Feb 24, 2016

ヒートガンでT61のTPM剥がしチャレンジ

(1)

テーマ：しんくぱっど(1184)

カテゴリ： T60/60p T61/61p

　４×４のビープ音が鳴り起動しないT61（7662-A14）。このエラーは「セキュリティーエラー」で、原因はセキュリティーチップにあるようだ。前回、試しに画面が正しく表示されないT61(7665-DW8)のシスボのTPM(Trusted Platform Module：セキュリティーチップ）「ATMEL AT97SC3203」をはがしてみたが、なかなか上手に剥がすことができず、何本かピンが折れてしまう結果となってしまっていた。

※T61のTPM(Trusted Platform Module）「ATMEL AT97SC3203」

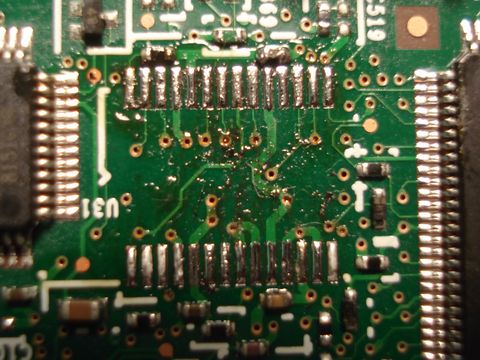

※半田ごてで剥がしたTPMの跡地。なかなかうまく剥がせなかった。

　この方法では、目的のT61（7662-A14）を壊さずにTPMを剥がすことが出来ないと思い、そのまま放置することになっていたが、ヒートガンを手に入れたことから、ヒートガンを使って、TPMを剥がす作業に挑戦してみた。

　実験するシスボは、先日ヒートガンで炙りすぎて完全におしゃかになってしまったT61(7663-A56)。これならどんなに失敗しても惜しくない。

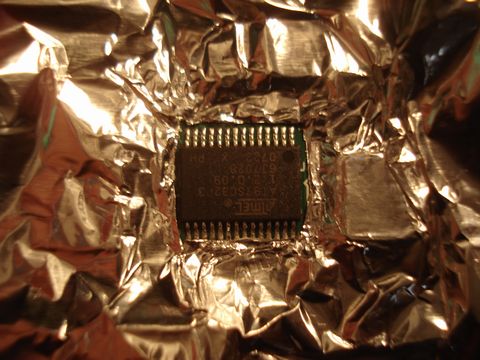

　まずは、アルミホイルでTPMチップのまわりをマスキングするが、熱風が進入して他のチップを破壊してしまわないように、両面テープでアルミホイルを固定することにした。（本当はアルミテープを使いたい）

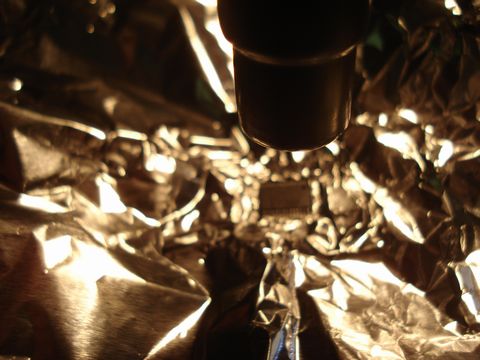

　下準備を済ませてから、フラックスをピン部分に塗って、ヒートガンでTPMチップを炙っていく。

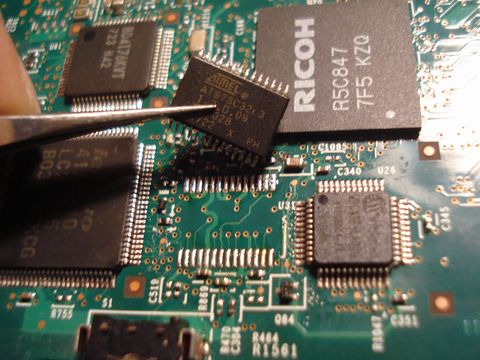

　しばらく炙ると、TPMチップのピンの半田が溶け出し、液体状になってくるので、ピンセットを使って一気に取り外す。

　けっこうな時間炙って、なんとかTPMチップ剥がしが成功。これならピンを傷めることなく剥がせるが、肝心のチップはどうなんだろう…。

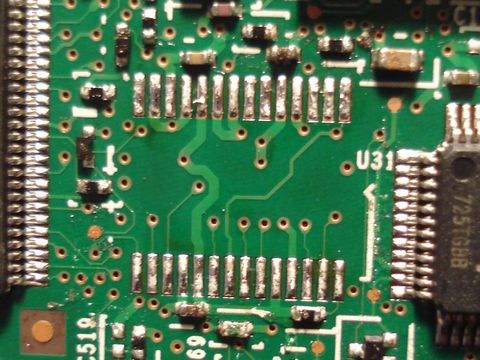

※チップ剥がしの跡地。上手に剥がせているが、周囲のチップが心配だ。

　ヒートガンでのチップ剥がしは、かなり有効な手法ではあるが、かなりしっかりとマスキングしないと、まわりのチップが焦げたり溶けたりしてしまい、さらに大きな障害の原因となってしまうんじゃないか。

　さあ次は本番、…だけど…、自信ないなあ…。
