不動のL512の部品を使って、L520(5015-A76)を復活をめざした。
問題のL512(2598-5WJ)は「電源は入るけど、画面になにも表示されない」というジャンク品。(はあ~。これはLCDケーブルの接続不良かな。と簡単に考えていたが、そんなに甘くはなかった。)
電源を入れるとLEDランプは点灯するのだが、起動する気配はない。外部LCDに接続してみたが、BIOSを拝むことはできなかった。もちろんLCDケーブルを挿し直すだけでも改善しない。CPUも換装してみたが効果はなかった。
これはかなり、難儀しそうである…。
むむむ…。
結局、原因追究をあきらめて、パーツ取りして後継機L520の復活をめざすことにした。
L520はL512の後輩だけあって、いろいろなパーツが流用できる可能性がある。思いつくまま列記してみると…。
◎液晶を含む上半身(これはヒンジ形状が同じなのでOKだろう)
◎キーボードとキーボードベゼル
◎バッテリ(これはかなりの機種で流用できる)
◎メモリ(これまたかなりの機種で流用できる)
◎CD/DVDドライブ(これまたかなりの機種で流用できる)
◎HDD・メモリカバー(サーマルカバー)(試したらぴったりだった)
△パームレスト(これは、L512とL520でカードスロットの形状が異なるため流用できない。改造すれば可能かも…。)
○CPUファン
×CPU(L512は第1世代のCore iなので流用不可能)
実際に上半身を移植してみると、ヒンジ形状やネジ位置は問題なかったが、LCDケーブルの窓(キーボードユニットを固定するためのネジ位置と干渉しないように開けられている)の位置がL512とL520で異なるため、LCDケーブルを少し手前に寄せる必要があった。(これは、シスボのLCDコネクタの位置が変更になった影響)

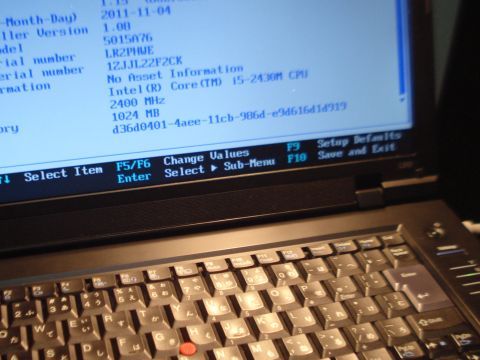

CPUは試しにCeleron/B800を載せてみたが、起動しなかった。(BIOSが対応していないのだろうか…。)E520から摘出した「Core I5/2430M」を載せることにする。
※CPUは第2世代Core iのため、L512のCore iは流用できない。

※ほぼL512のパーツで覆われたL520。流用できなかったのはCPUとパームレスト。
結局、L512からL520に流用できなかったのは、シスボ以外にはCPUとパームレストのみだった。
※カードスロットの形状が異なるため、パームレストはそのままでは流用できない。

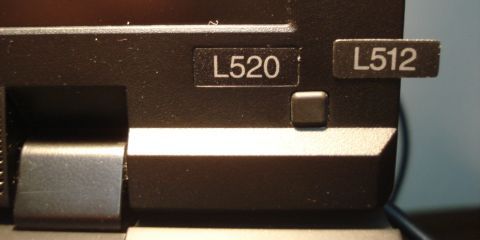

※フロントベゼルの型番シールは交換が必要。(別に動作には影響はないが…。)

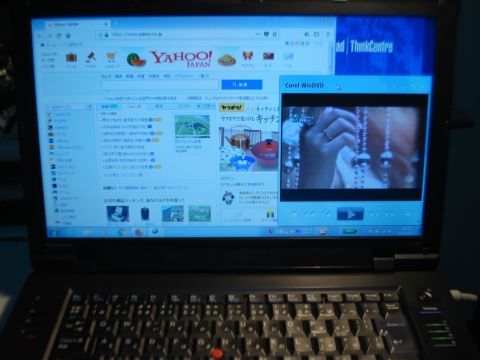

※無線LANでのネット接続とdvd再生を無事確認できた。
