　不動ジャンクなはずのT420(4180-R56)が起動。復活を図ることにした。

　とりあえず、T430の上半身を流用してみたが、そのまま流用しようとすると、ヒンジ形状が微妙に異なることからうまくネジ止めできないことが判明。


※T420（左）とT430（右）の左ヒンジ形状の違い。微妙に違っている…。（右も同様）

　LCDコネクタやLEDコネクタ形状は同じため、動作テストするときは非常に便利なのだが、これはLCDユニットだけの換装にとどめた方がよさそうだ。

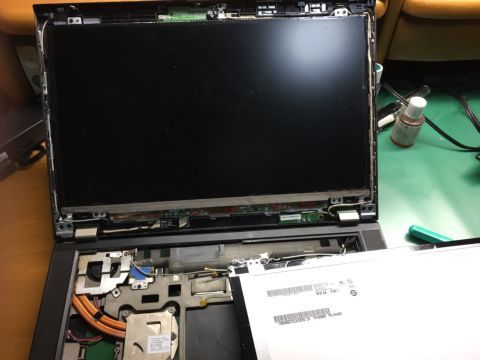

　T430から取り出したLCDユニットはAU Optronics製「B140XTTN03.1」(FRU P/N：04W3651)。横ライン抜けが１本あることから取り外したものだ。これを復活をめざすT420に使用することにする。

　お次はキーボードだが、T420用の日本語キーボードはどうも電源ボタンの調子がおかしくなかなか電源が入らないことが判明。この機種によくありがちな「電源ボタン不良」のようだ。

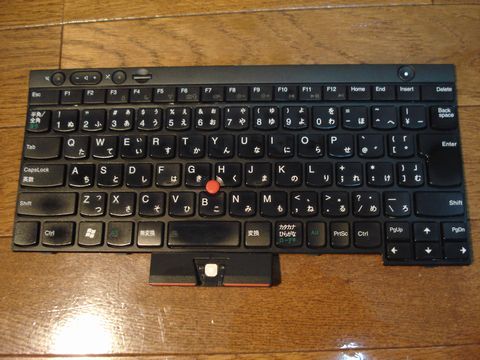

　ジャンク箱から使えそうなキーボードを物色するが、T430用のものしかなかったので流用することにする。




　T430系のアイソレーションキーボードは、コネクタ形状やネジ位置が同じなので、T420に流用することができるが、キーマトリックスが異なるため、ファンクションキーなどがそのまま使えないことも あるみたいだ…。

　キーボードを取り付けてみてわかったことは、「しっかりと取り付けると電源ボタンが押せなくなる」ってこと。これはT420のキーボードベゼルの出っ張りとキーボードの電源ボタンが干渉してしまうためだ。これは、キーボードベゼルの一部をカッターで削 ることで対応できた。

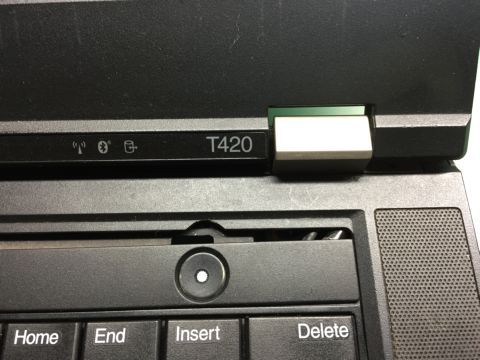

※T420のキーボードベゼルの出っ張りを電源ボタンと干渉しないように削り取る。

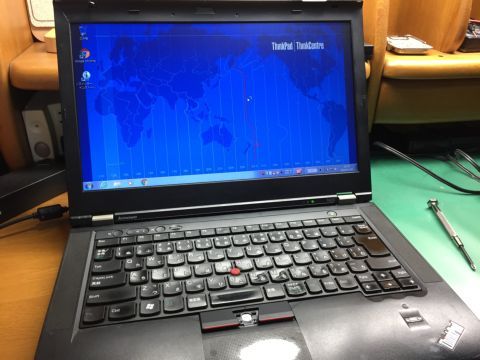

　後は、win7が入ったhddを取り付けて動作確認してみる。






　あと不足しているパーツは…。

　　○CD/DVDドライブ（R500やT510/T520などのドライブが流用できるが）
　　○メモリースロットカバー（T410のものが使えなくはない）
　　◎hddドアカバー
　　◎WLANカード

　　●CPU（一応Celeron/B800が動いているがCore iに換えたい）
　　●タッチパッドのコーティング（そのままでもいいんだけど）
　　●T420用のクラシカルキーボード（T430用でもいいんだけど）
　　●パームレスト（割れが見られる）
　　●液晶フレームカバー（割れが見られる）
　　●ベースカバー（角に欠損が見られる）


　こんなこと考えていると、けっこう費用がかかってしまいそうだ…。

​
