　見た目は大丈夫そうだが、電源を入れたE440には、多数のライン抜けが見られた。指で液晶下部を押さえてみると、ライン抜けの状態が変化することから、制御基板と液晶本体をつなぐフレキ（フレキシビルケーブル）の熱圧着の不具合が原因と考えられるが、あまりに多数のライン抜けのため、復活は難しいのではないだろうか…。

　そして出現するパスワード入力画面…。


　電源を入れるたびに、この画面になり逃げ道がないことから、POP（パワーオンパスワード）もしくは、POP+SVP（スーパーバイザーパスワード）が設定されているのだろう。

　POPを解除するには、バッテリーやC-MOSバックアップ電池を外して起動させればいいのだが、SVPはそう簡単ではない。

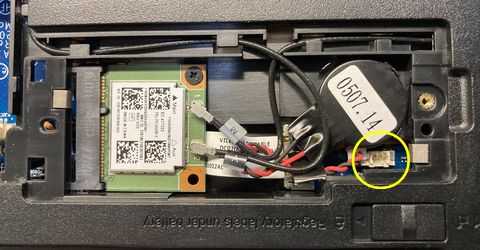

※E440底面の小窓の中に実装されているバックアップ電池。POP解除では、コネクタから外して起動させる。

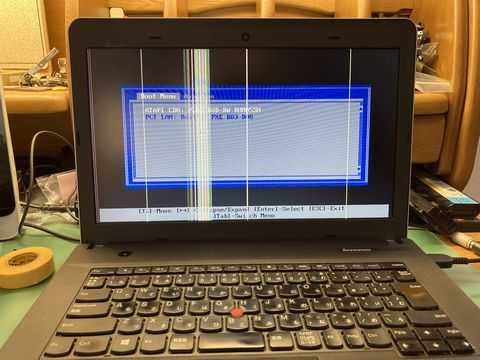

　結果、bootメニューが表示されるようになったが、BIOSはロックされ、SVPが設定されているようだ。




　SVPの解除は、eepromからのパスワードの読み出しか、eepromのピン短絡によるしかない。（eeprom貼り換えというすご技もあるが…。）


　E440のeepromは、兄貴分のE540と同じような位置に実装されている。

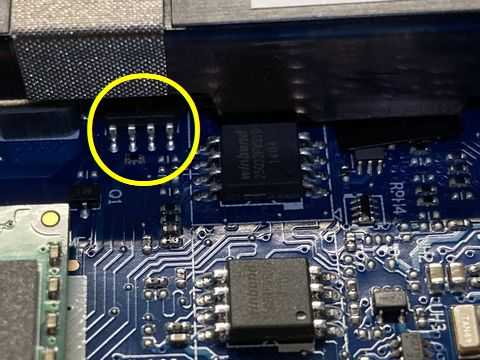

※hddスペースの下側にあるeeprom。5-8pinが見える。（左側が5pin）

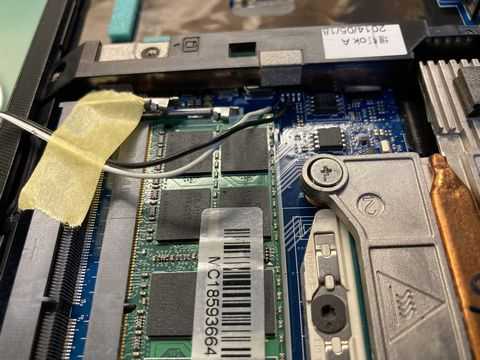

　eepromの所在は、E440の底面のメモリースロット近く、hdd収納スペースの下側だ。eepromの全体を見るためには、かなりE440を分解しなければならないが、5-8pinは 分解せずともそのまま覗くことができる。　

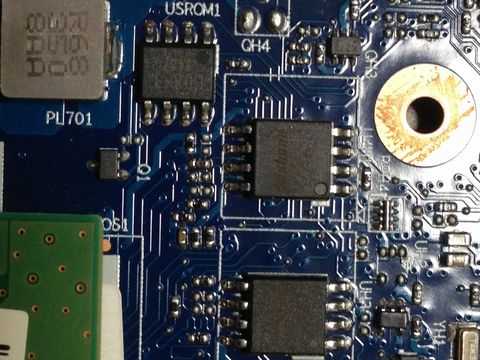

※兄貴分E540のeeprom。（左上の８ピンのチップ。[USROM1]との表示。

　このeepromの5pinと6pinにスイッチを取り付けて、強制的に短絡して、パスワード入力を回避しようというのが、乱暴なSVP解除方法だ。

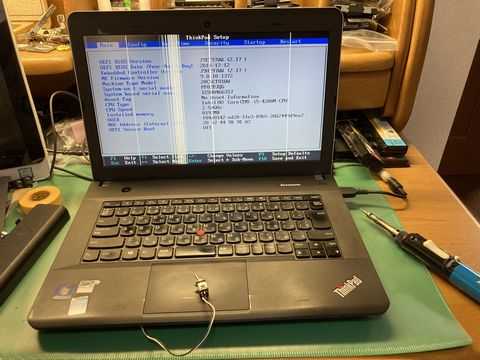

　スイッチをON（5-6pinを短絡させる）にするタイミングが難しいが、なんとかパスワード入力を回避して、BIOSに入ることができた。



　ここまで来れれば、後は、新しいパスワードを上書きして、後に解除するだけだ。

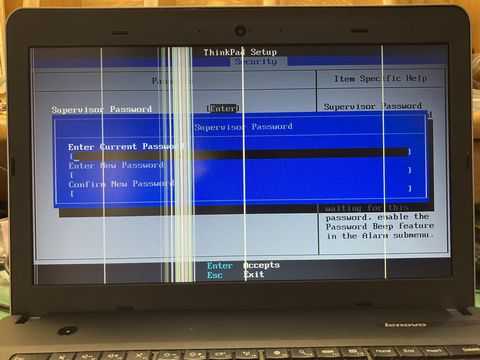

※上書きした新しいパスワードでBIOSに入り、SVPを解除する。


　無事に解除できたので、お次は、液晶のライン抜け問題に取り組もう。
