Mar 26, 2021

再建したアンテナのチェック～

カテゴリ：アマチュア無線

先日友人の手助け(私が助手か?)があり再建した
アンテナですが、大破した部分の修復もしたので
あらためてSWRを計ってみました
ついでに、MavicMiniで空撮もしましたが
代り映えしないので静止画だけです(^^ゞ

ということで…

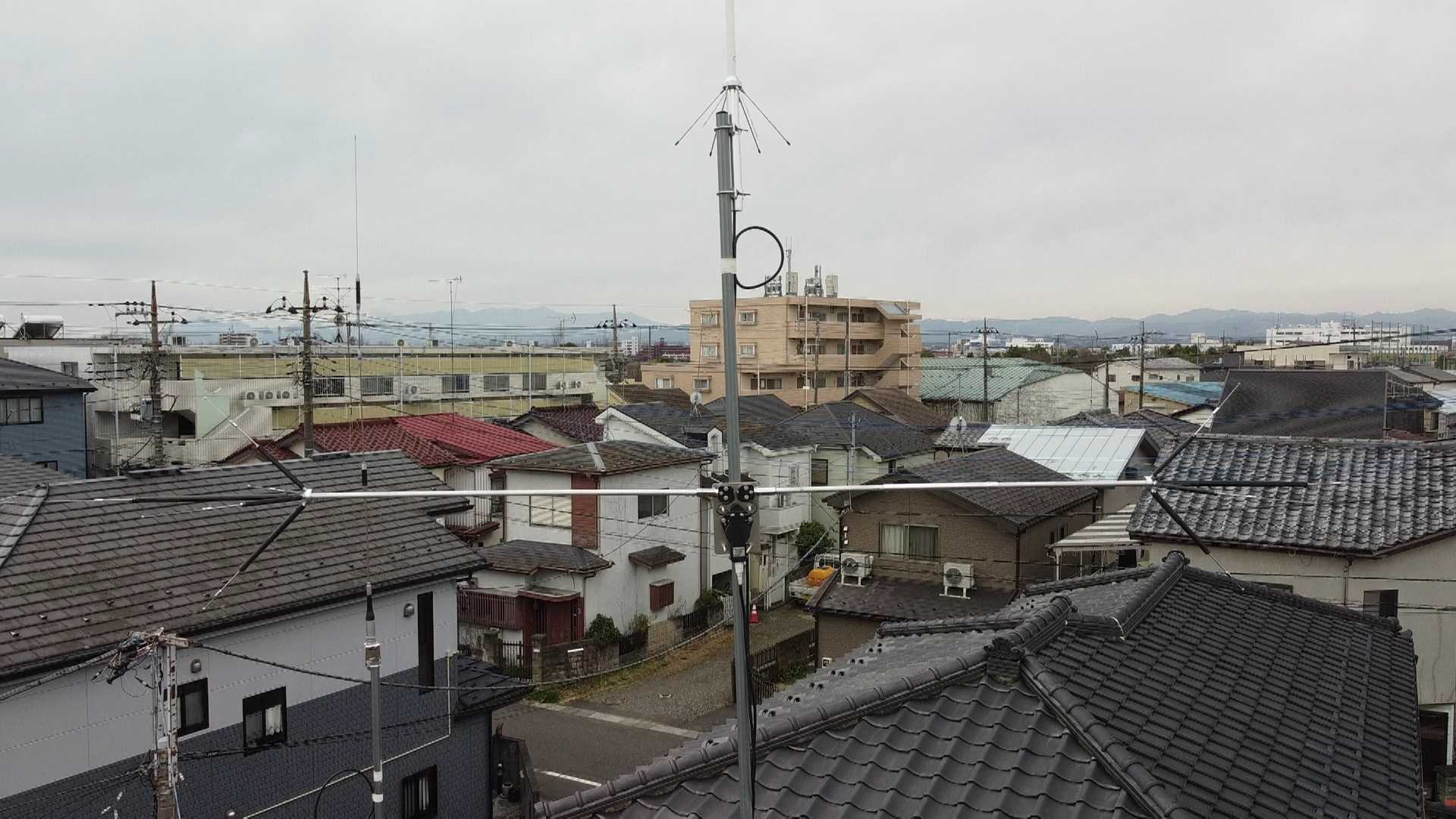

こんな感じになりました

ステーワイヤーもステンレスの物に変えたので見た目がスッキリしたでしょう？
実は1本だけ前のワイヤーをそのまま使っていたりするんですけどね(^^ゞ

倒れた時の写真しかありませんが、もともとは…

ステーワイヤーが新旧取り混ぜで、なんかみすぼらしかった…

CHV-5 Plusもこれを見る限りでは元の状態に戻ったと言えそう

片側があちこち折れてしまっていたのを修復したようには見えないでしょ？

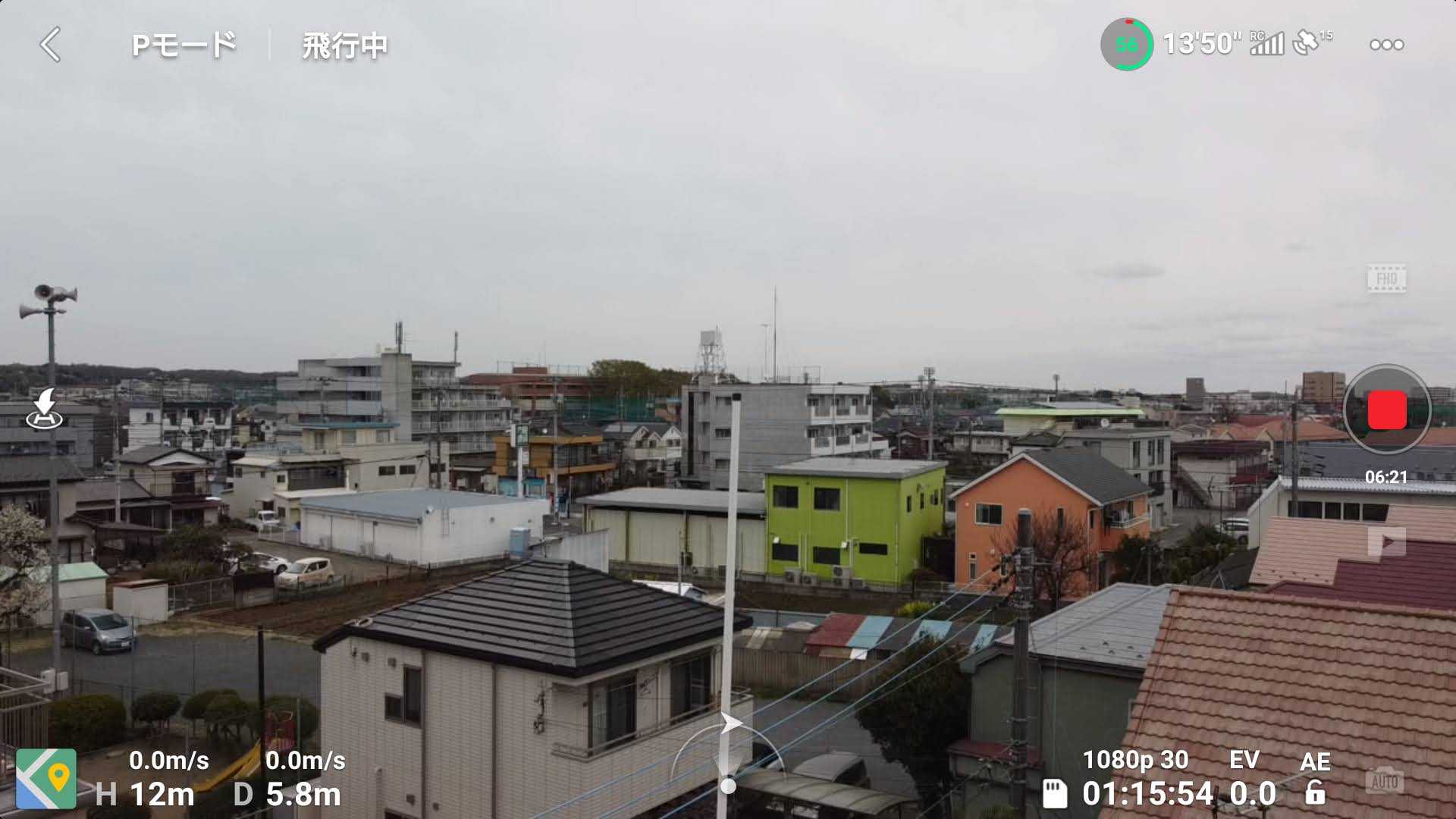

スマホ画面のキャプチャーですが

高度が表示されてます(左下のH表示)

給電点の高さで　11mと言っても良いかな～

そして問題のSWRですが、さすがに給電点にNanoVNA接続して計るのは大変なので
無線機側のコネクター端で計っています
なので、10mほどのケーブル込みの数値となっていて、アンテナ単体のものではありません
※ただし、無線機からすればそのほうが良いのかもしれませんけどね…

ということで、下のバンドから順番に羅列していきます

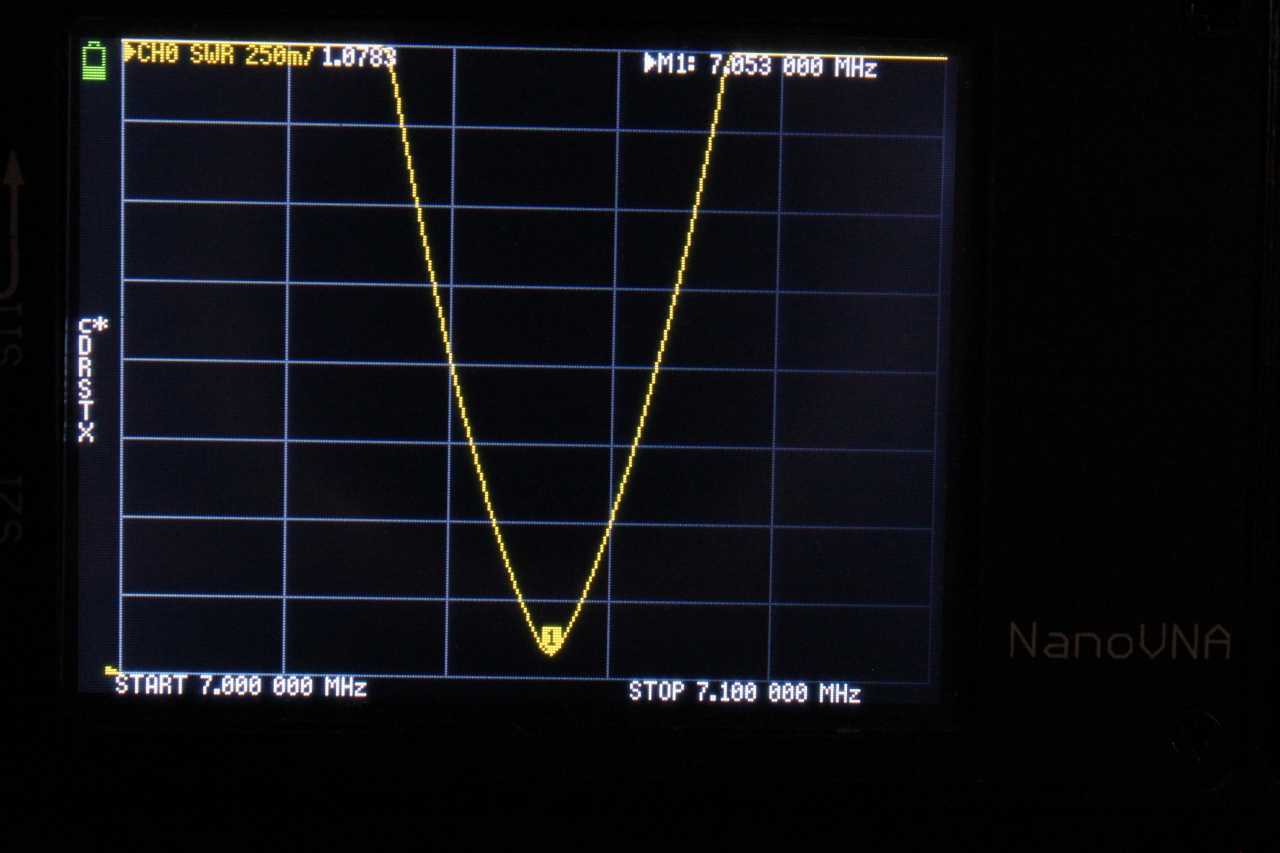

7MHz

すごい狭いね～一応7.07あたりが底になっているので、音声通信ならベストなあたりと
思いますが、もう少し上にしたかったような…

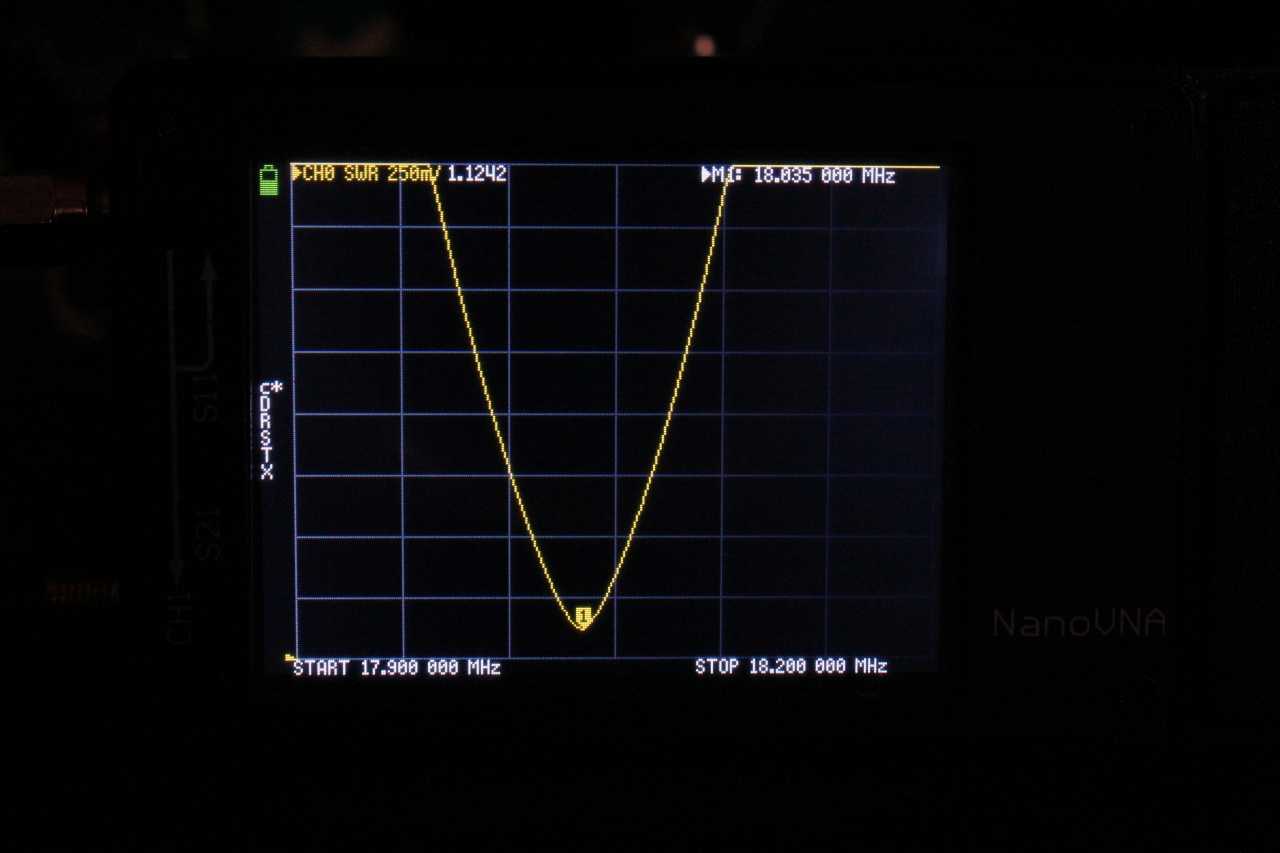

18MHz

あちゃ～18.035だと少し下過ぎますね～というか、バンドプラン逸脱だし(^^;

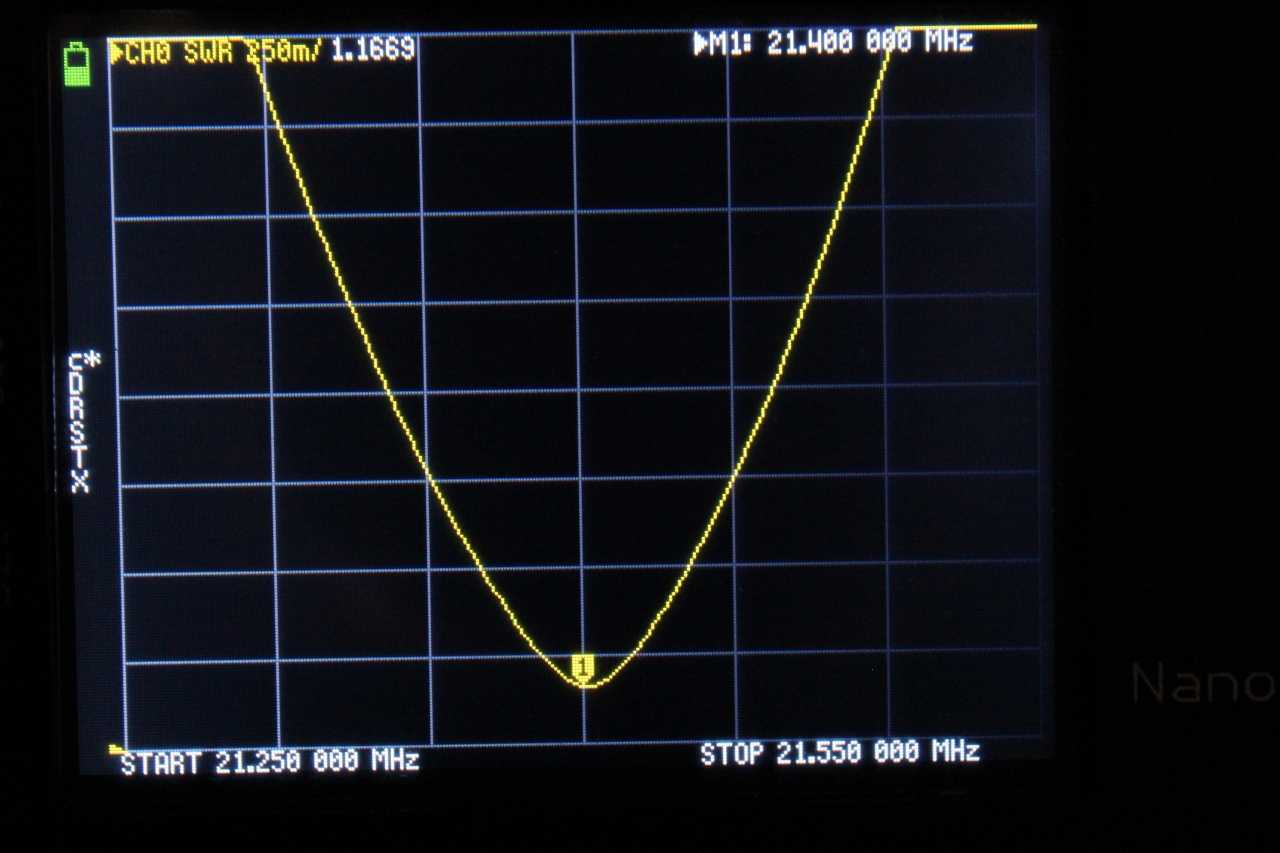

21MHz

21.4が底なのでこのバンドも少し高めに行っちゃいました

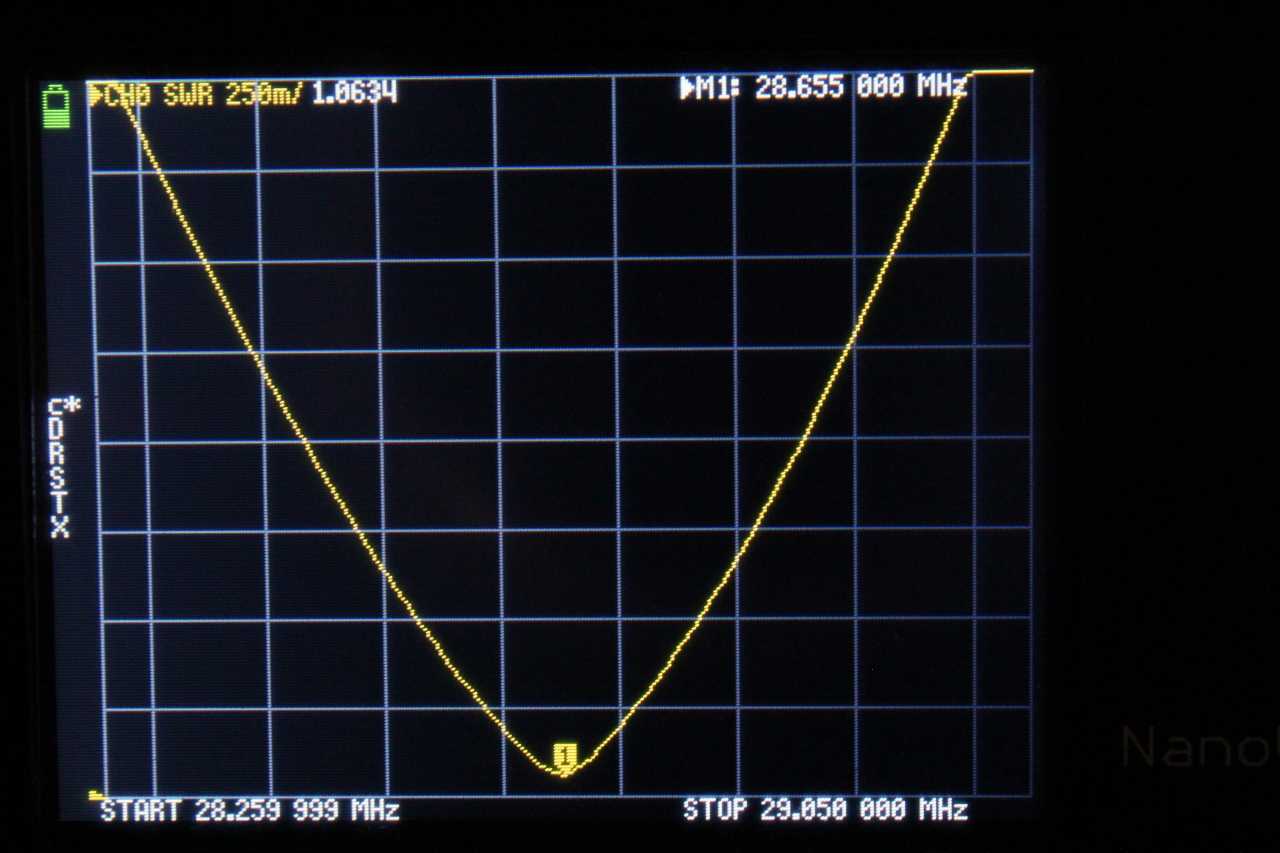

28MHz

28はSSBの運用にピタリのあたりに収まったみたい
短縮率が減って来るおかげか帯域が広がっているのでFMも行けるでしょう

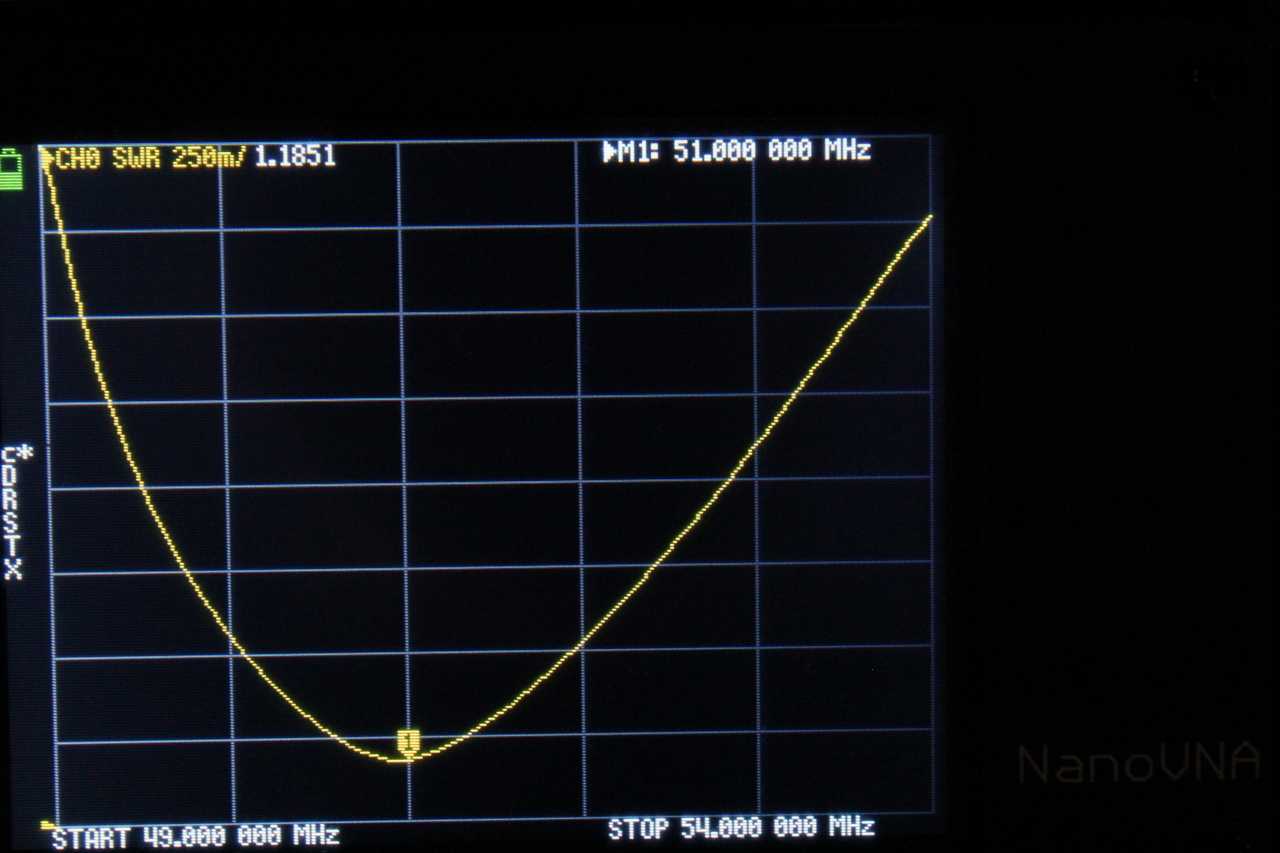

50MHz

こちらは、FMメインチャンネルにドンピシャリと言う感じですね
あっ、24MHz帯を忘れた…ま、いいか(^^;

入ってくれたので文句はありません

バンドプランで考えると少し調整したいところもありますけどチューナーを
併用するので調整しないと電波が出ない…ということもなさそうです

実際のところ盛んに交信が聞こえるのは7MHz位で、あとは430のFMのですからね～
個人的には50MHzのAMやSSB・144MHzのSSBに思い入れが多いのですけど
寂しいものです…

ということで、復旧したアンテナの撮影とSWRの現状を計ってみたと言うお話でした
