Mar 29, 2021

HFのダイポールアンテナの調整…また屋根に登りました(^^ゞ

カテゴリ：アマチュア無線

26日にSWRを計ってちょっと調整したいと書いていましたが
今日は雨も上がって良いお天気だったので、思い切って調整してきました

ついでに水平にしていたものを…

V型に変形させきました

本当は水平が良いのでしょうけど共振周波数がちょっと上がるみたいだったのと
見たい目が

ちょっとかっこいいかな？

という気まぐれで(^^ゞ

どのみち超短縮アンテナですし何でも良いでしょう？(笑)

で、問題のSWRについてですが、簡単にNanoVNAの今日の状態を貼り付けます
※今日はマーカーを3つ出して

1が下がり始め
2が底
3が上がりきり

にしてあり、ギリギリ数字も読めるレベルに撮りましたので、参照してください

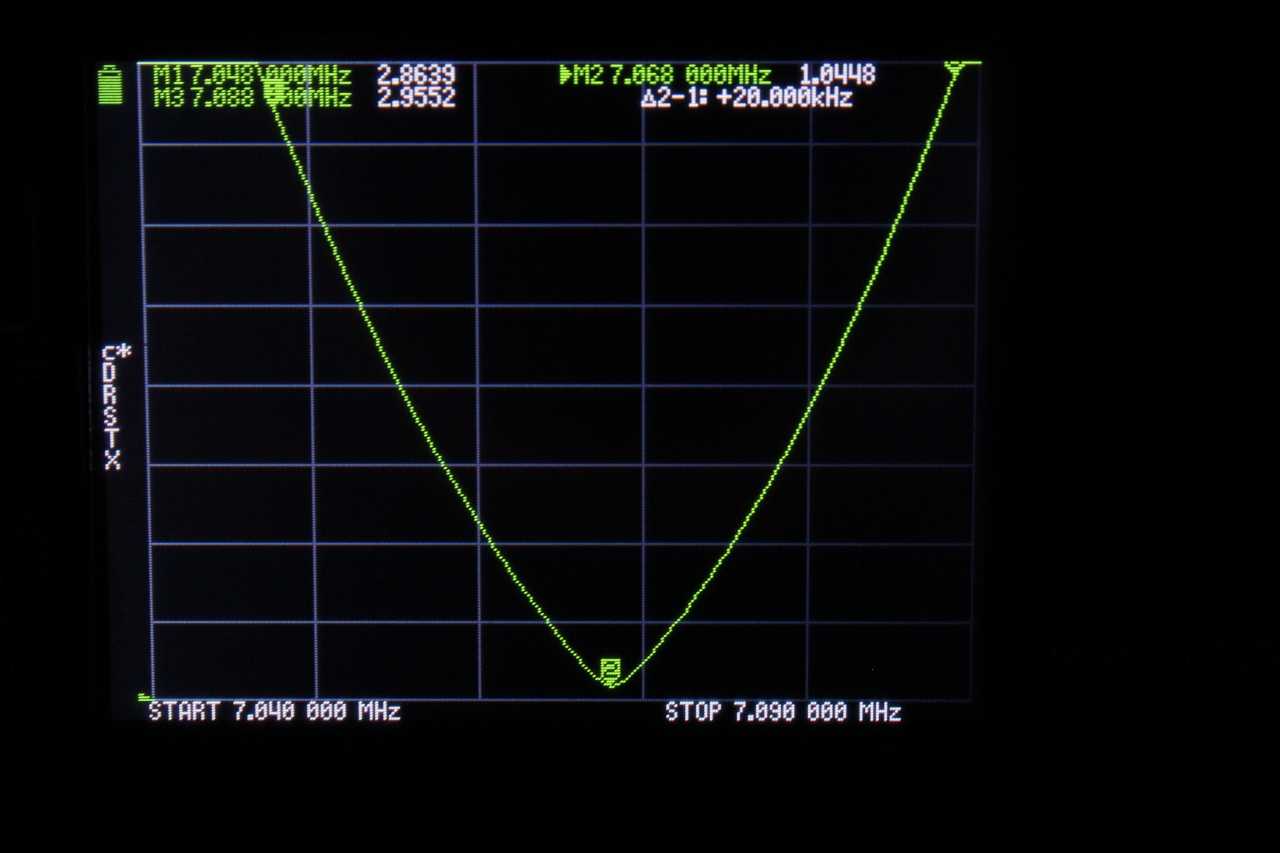

7MHz

1　7.048MHz

2　7.068MHz

3　7.090MHz

になったので、先日よりも少し底が上がりました
…内心ではもう少し上を目指したのですが、まあ良いでしょう

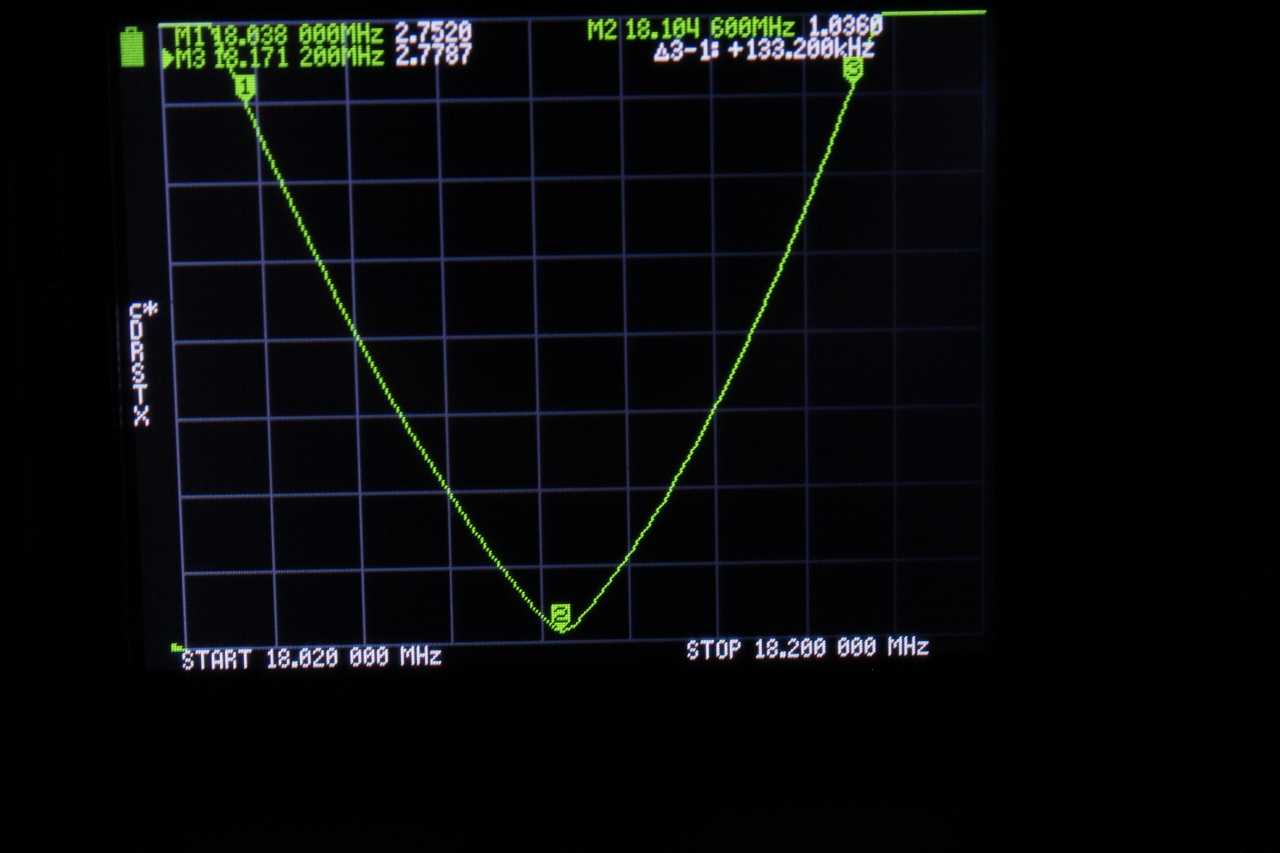

18MHz

1　18.038MHz

2　18.104MHz

3　18.171MHz

18.110MHzが音声通信のスタートなのでこのバンドはベストに収まったみたいですね
先日は18.035MHzが底になっていたので、ちょうど良い具合に収まりました

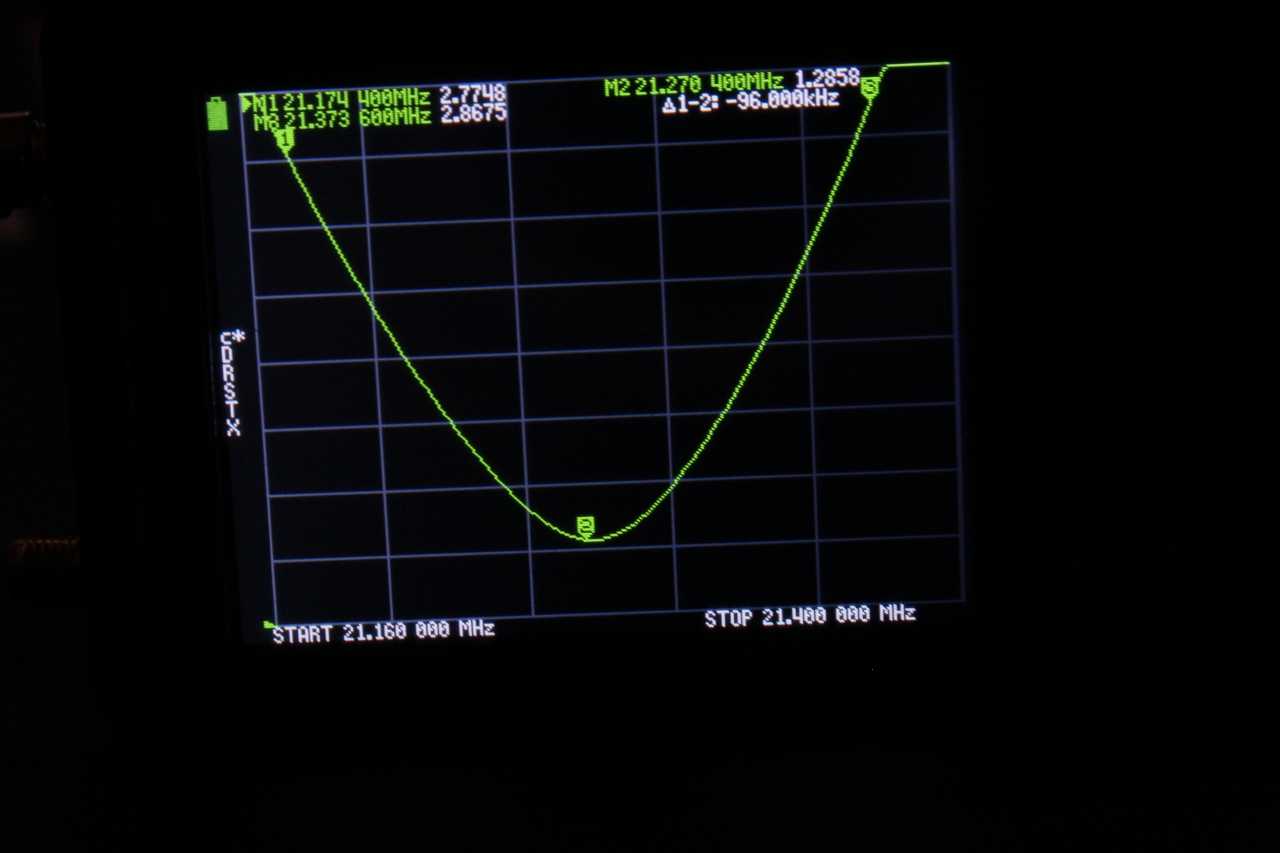

21MHz

1　21.174MHz

2　21.270MHz

3　21.373MHz

こちらは音声が21.150MHzが音声の底なので帯域に収まったと言う感じ…
先日は21.400が底になっていたのでうまい具合かな…

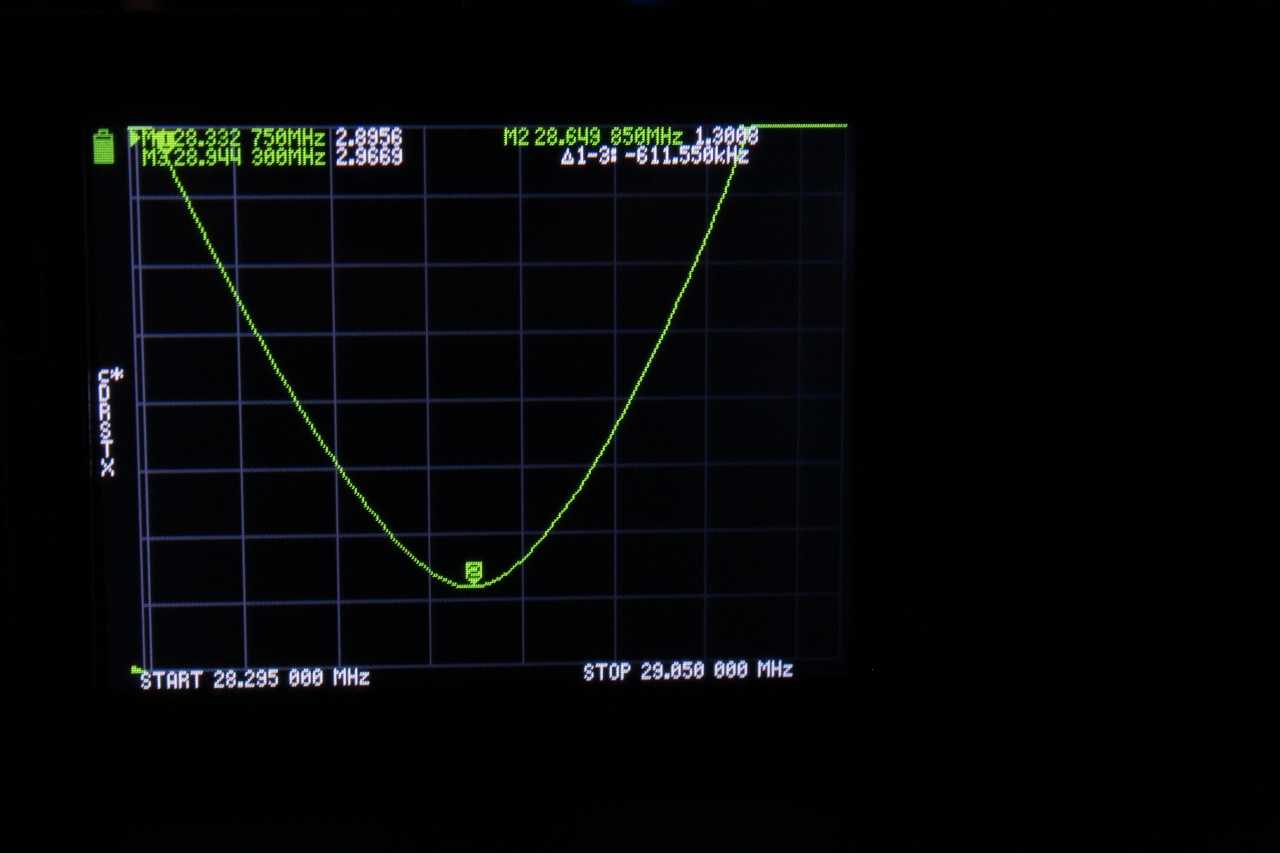

28MHz

こちらはいじっていません…一応マーカーは出しました…
他のエレメントをいじったのでどうかと思いましたが先日と変わらない帯域とSWRです

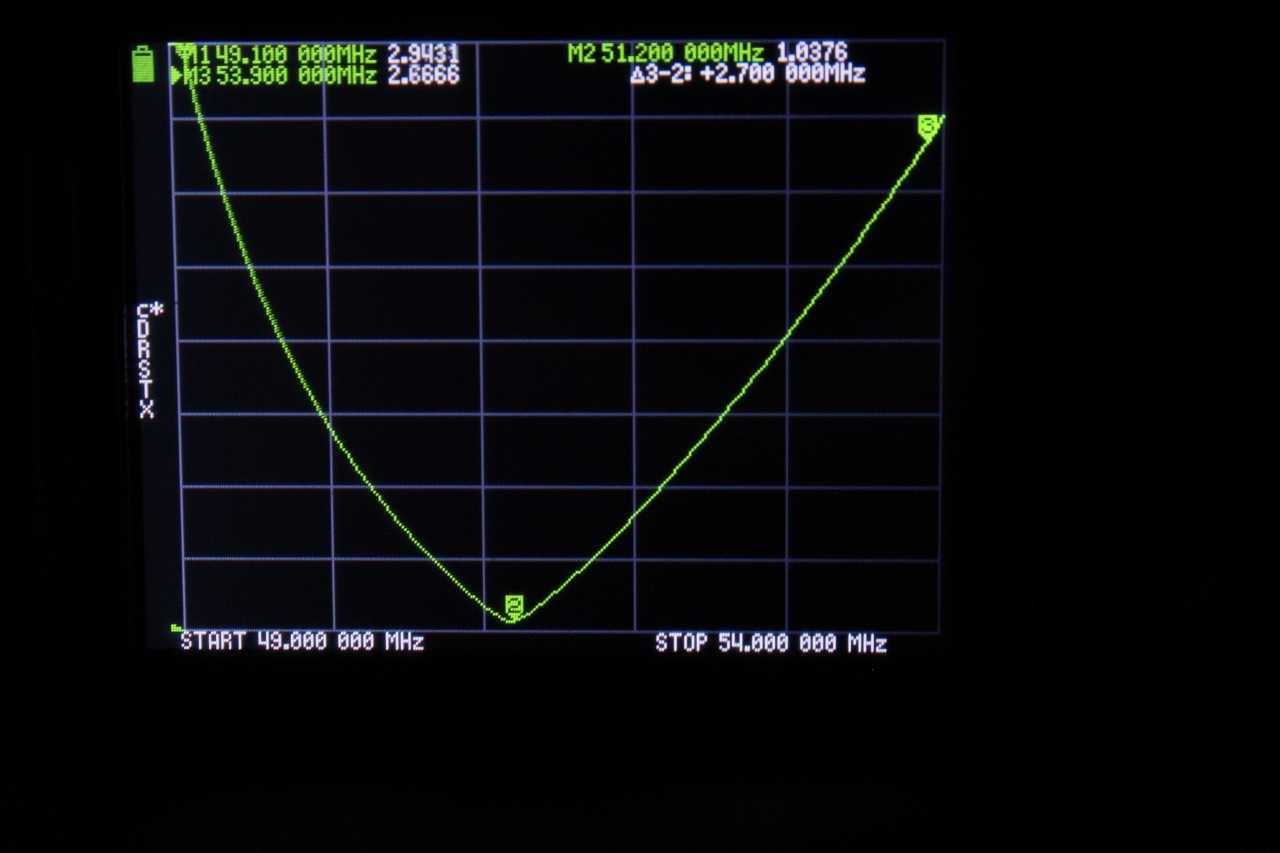

50MHz

こちらもいじりませんでした
先日と同様左右対称ではない妙なカーブですがうまいこと収まっているようです
SWR値で1.03から2.9くらいで収まっているのでチューナー併用なら全域行けそうです

無線機とこのアンテナをつないだ状態で試験電波を出してSWR計で計ったところ
NanoVNAの測定値の底と、電波を出した状態時のSWR計の最良点がほぼ一致しました
当たり前といえば当たり前ですが、すごいものだと思います

ということで、天気が良かったので屋根に上がって
アンテナエレメントの長さを調整してきたというお話でした
