Jun 2, 2021
XML
カテゴリ: PC
​​先日​ FT991AにGPSモジュールを追加 ​して位置情報を取得するようにしたことは
書きましたね
その確認の過程でPCと繋げてテストしていたわけですが…
安物のGPSでもこんなに簡単に繋がるなら
PCの時計もGPSで合わせるようにしてみようと
ここ数日安物のGPSを安い方から次々に試してみました

基準は…最初に買った
こいつが性能が良いとか言うことではなく、単に私の家の条件なら窓際で

名前がややこしいので、この基準のモジュールを"​HiLetgo ​"と書きます

で、2台めとして最初に試したのは
ギリギリ1000円以下というものでした
これは、窓際ではFixしなかったのですが、窓からちょっと外に出してやったら
なんとか受信に成功しました。
…でも、​​HiLetgoのモジュールと同じところに移すと受信出来ませんでした
​HiLetgoの方はしっかりFixしているにも関わらずです(^^;

これじゃあだめだね~次行ってみよ~

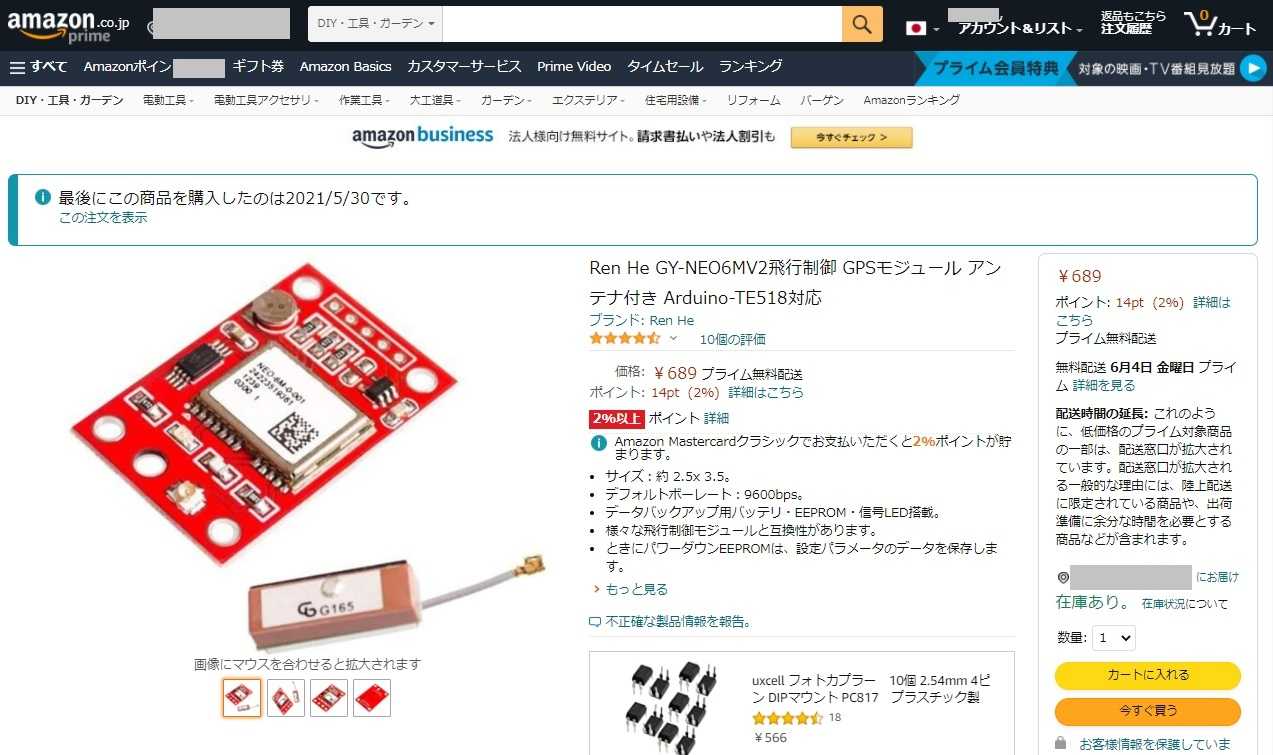

次は
なんとまあ、プライム対応で700円しないGPSモジュール…
こんな値段でGPSを使えるなら、PC全部の時刻合わせをGPSに任せてもよいのでは?


と、喜んで試したわけですが…こちらは私の家の環境ではとうとう
一度もFixしてくれませんでした(^^;
…あくまで、私の家の環境でということですが999円の物がFixした窓の外でもだめでした

というわけで、仕方がないので…

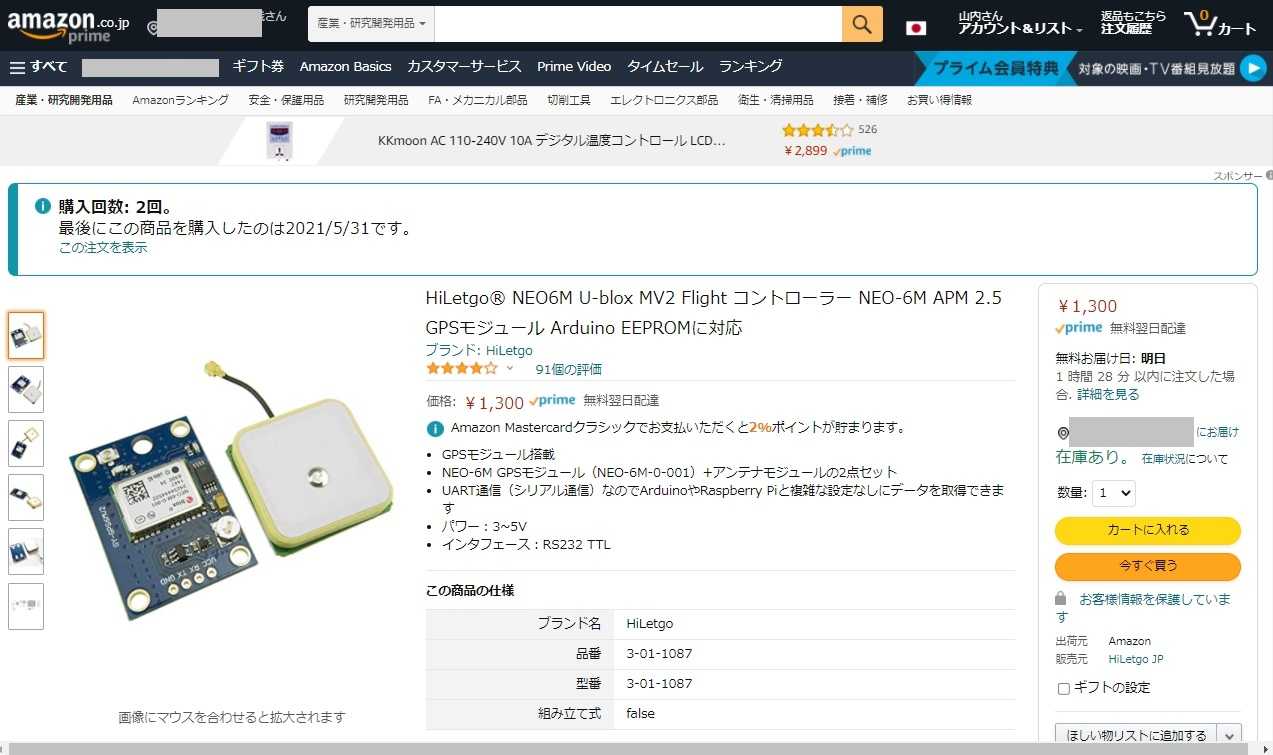

キャプチャーもよく見ると購入回数が増えているでしょ?
これなら、先のものと同じ窓際でもちゃんと捕まえてくれるでしょう…

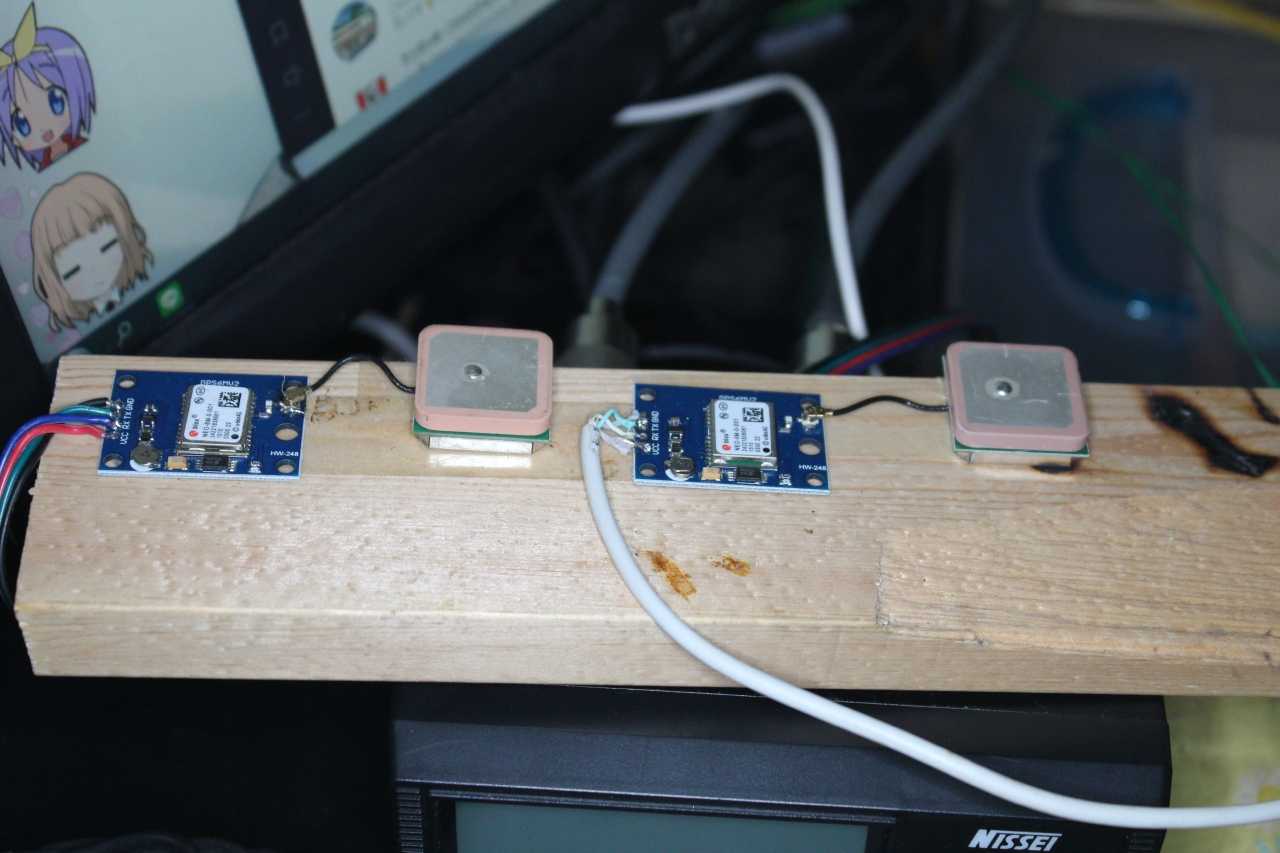

端切れの角材に両面テープで固定(^^ゞ
なんか適当な箱にでも入れればよいのですが、実験的な運用だし
非導電性の法が良いと思うし、ある程度重さのある角材ならケーブルに引っ張られて
向きが変わるのも防げるのではないかな…と言う考えです
ただ、ベース側に金属があったほうが良いという可能性もあるのでアルミテープでも
貼ってみようかな?
…貼ってみました、先の写真と配置が違うでしょ?
台にしていた木片にアルミテープを貼り、その上に両面テープを敷き詰めて
モジュールを乗せてあります
こんな方法でも「部屋に放置」なら、まあ大丈夫でしょう

効果の程はFixがちょっと早くなったかもしれない…プラセボ効果かな(笑)

配線ですが、先のモジュールはFT-991Aに合わせた兼ね合いでレベルコンバーターを入れましたが
こちらはPCにつなぐので…
前に​ FT-897のマイク端子からCATを引き出す ​ときに使ったケーブルがあるので
そのユニットを使おうと思いましたが、あれはRTSがあるタイプだったので
FT8のPTT制御でも使える可能性があるので温存して​ Baofeng用のケーブル ​を
利用しました。
​​※追記 ​​ この変換チップも ピンにはRTSが出ている ので、
               引き出せばRTSを使ってPTT制御できるかも… 近いうちに追試験してみます

配線を変更して使うならRTSはありませんが、プライムで500円台なので
おすすめです…国産と違って殻割りも簡単だし(笑)

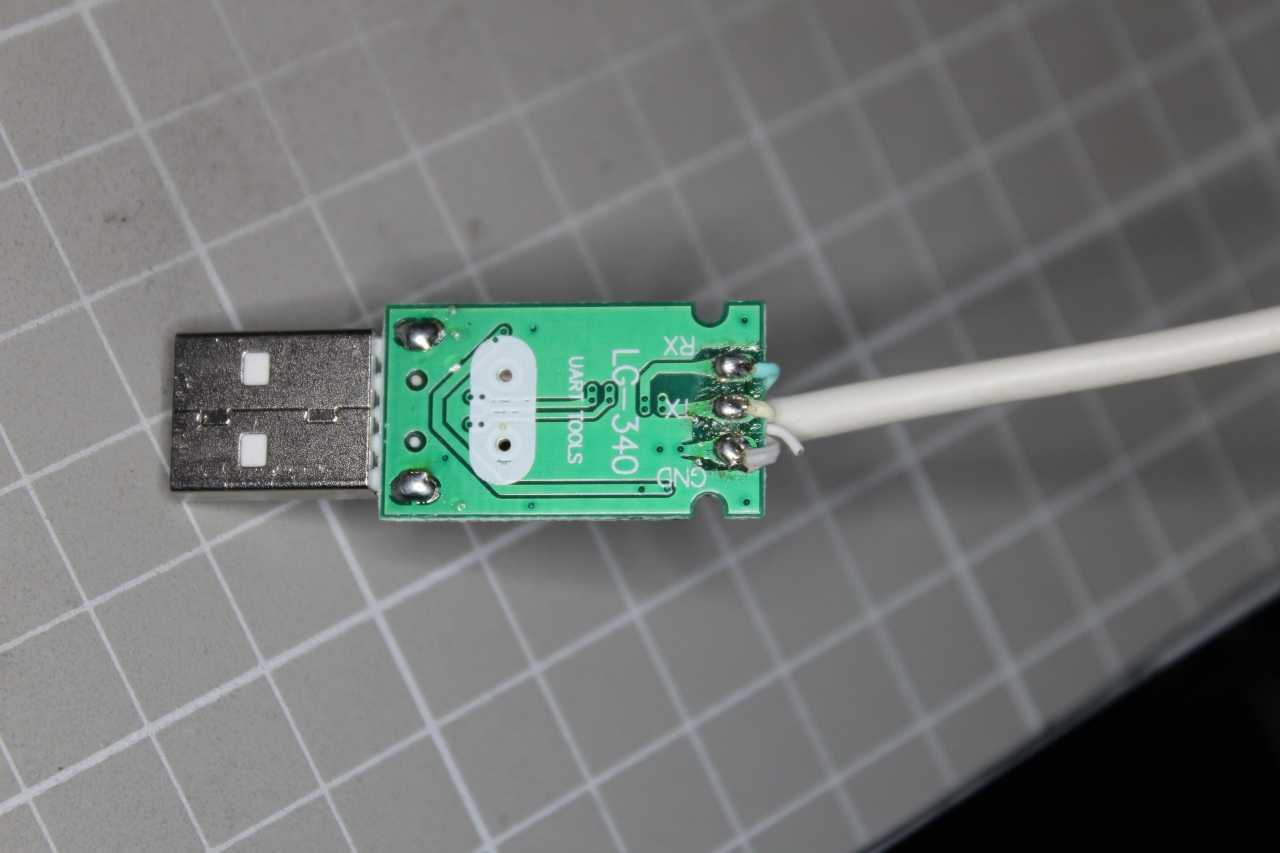

GND・TX・RXは裏面に端子があります

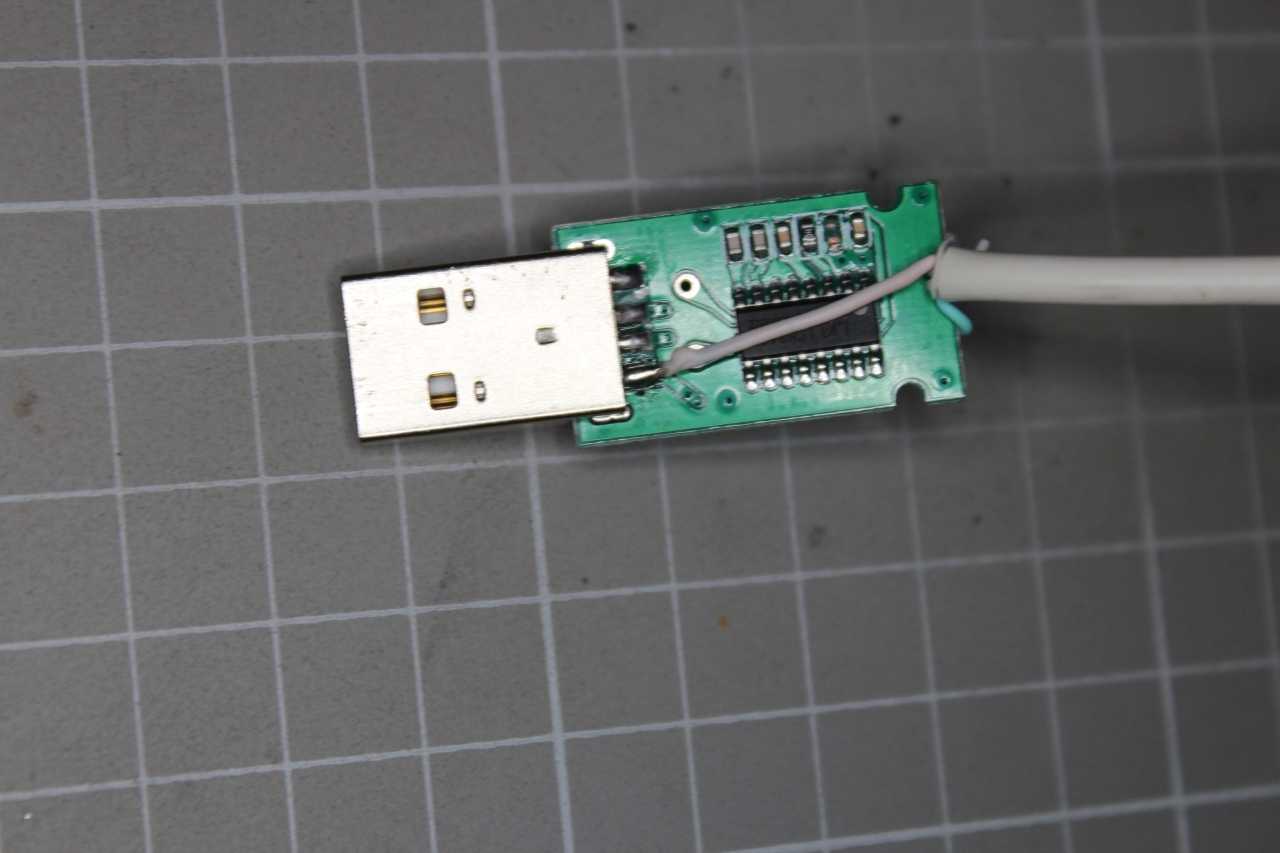

でも 5Vを送る端子はないので
コネクター部分からいただきました

GPSモジュールの接続は5V・GNDとTX・RXだけなので間違えることはないでしょう?
極論なら5V・GNDさえ間違わなければ、TX・RXは間違えたらデータが流れないだけですしね
というわけでメインPCに​ GPS時計 ​をダウンロードして起動
USBシリアルで出来たCOMポートに繋いであげると
はいできた~

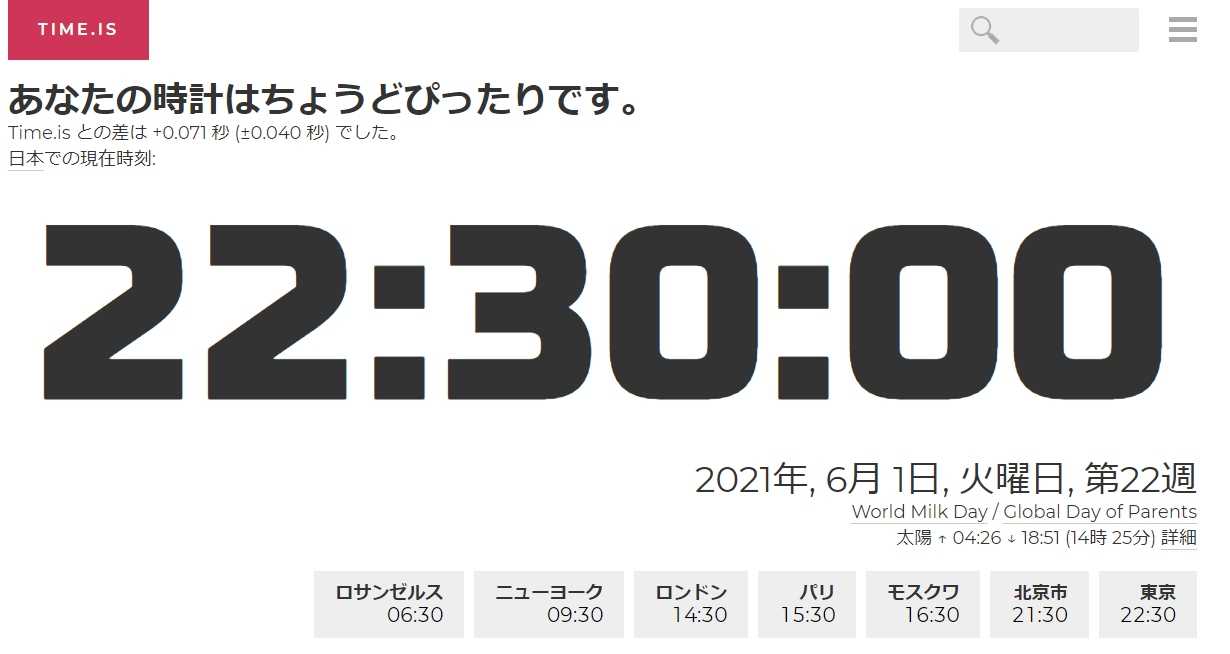

時刻のズレを確認できる​ https://time.is/ ​でもぴったりだと言われました

​うちのPCと無線機は人工衛星を使って時刻を合わせているんだぜ!! ​​
はははは…だから何?

というわけで、GPSモジュールを買い集めてしまったわけですが
廉価品はそれなりに不安定だったりするよ…と言うお話でした​​
