Jun 6, 2021
カテゴリ： アマチュア無線
FT-991Aがあるので、もういらないと言えばいらないんですが、
こんな安いケーブルでもFT8に使えたら、誰かのヒントになればということで
テストしてみました… 近いうちに追試験してみます って書いちゃったし(^^ゞ
ということで Baofeng用プログラミングケーブル を
直接PDFへのリンク なので余計な心配がいらないかな？
CH340Gなので
この用途ではレベルを落とす抵抗1本で良いのでうってつけです
ね、ちゃんと動いているでしょう？
あとはPCと無線機の音声を(れべるを合わせて)繋げてあげれば最低限通信は出来ます
※本当は無線機の周波数の制御もできないと海外との交信はほぼできないらしいですが…
うちの場合、元々無線機の制御（CAT)のほうが先にできてしまっていたので
そのへんは苦労しませんでしたけどね。
というか、無線機の音声をPCに聴かせてあげると、交信している様子がすぐ見られます
音声通信では考えられないような局が入ってきますよ
うちのやっとこさ動いているFT-897と一度崩壊した超短縮ダイポールの組み合わせで
あっ、送信するにはモードの追加が必要になるので申請はしましょうね
他に変更がなくPCを追加するだけなら
カテゴリーをPCにするつもりでしたが、結局変更申請に言及したので
アマチュア無線のカテゴリーにしちゃいました(^^ゞ
というわけで、プライム品でも535円と、とても安い Baofeng用プログラミングケーブル でも
PTTの制御ができるよ…というお話でした
こんな安いケーブルでもFT8に使えたら、誰かのヒントになればということで
テストしてみました… 近いうちに追試験してみます って書いちゃったし(^^ゞ
ということで Baofeng用プログラミングケーブル を
殻割りしてチップを確認
…殻割りとか言っているけど、うちのは何度も開けているのでテープを剥がすだけです
うわ～見えにくいな～肉眼ではほぼ見えません(^^ゞ CH340Gって書いてあります…
データシートを探す
といっぱい出てきますが…直接PDFへのリンク なので余計な心配がいらないかな？

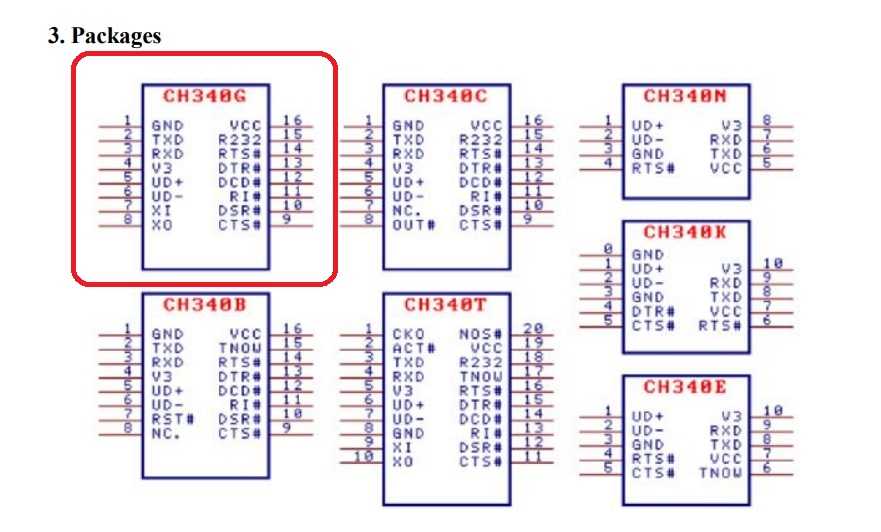

CH340Gなので
- PIN01-GND
- PIN16-VCC
- PIN14-RTS(#が付いているので逆論理です)

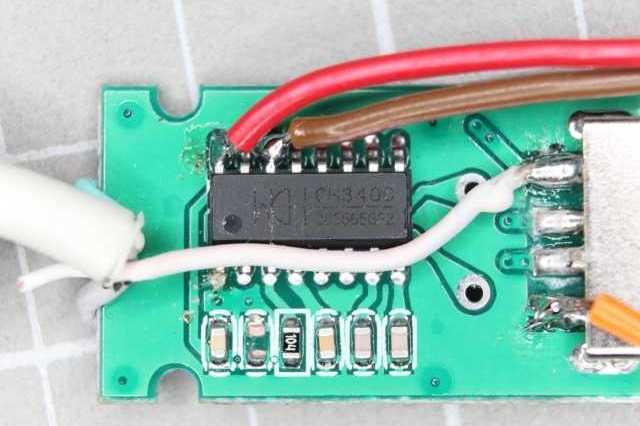

必要な信号線にチョン付けです。RTS-リレー間に10KΩを1本入れてあります
あっ、こっちのほうが型番も読みやすいですね

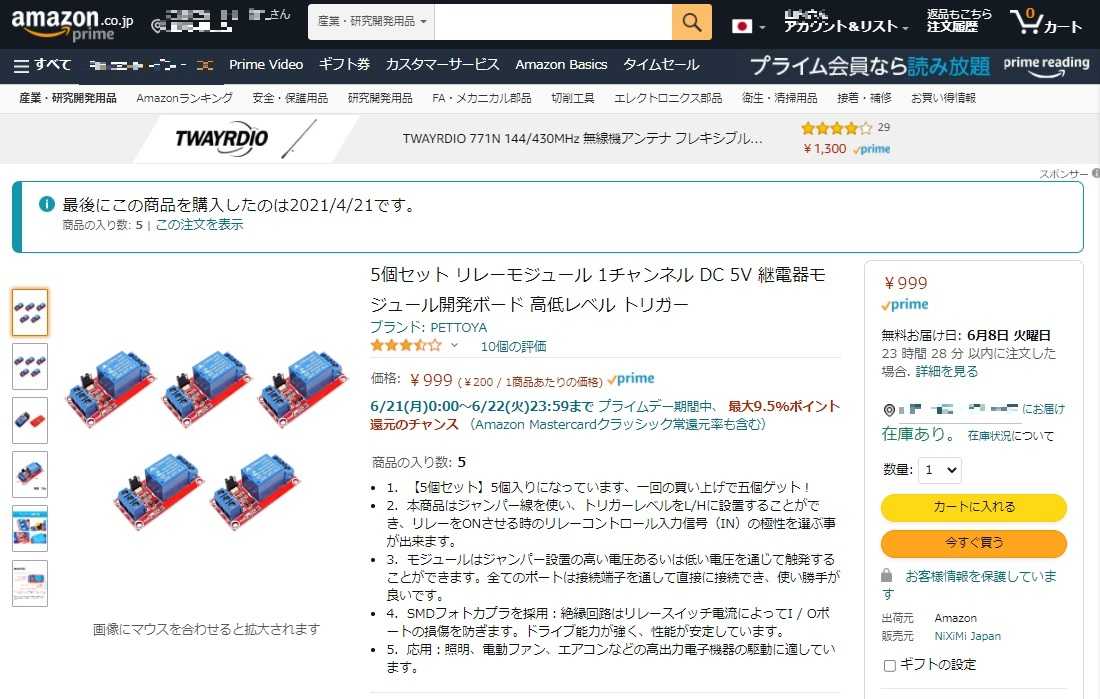

リレーは買い置きしてある…
これを使いました…
これはジャンパーの切り替えでトリガーを正負論理いずれかに切り替えられるのでこの用途ではレベルを落とす抵抗1本で良いのでうってつけです
というわけで、動作画面を撮ってみました
…JTDXの設定にある無線機のテストのPTTを何回か押しているだけです(^^ゞね、ちゃんと動いているでしょう？
あとはPCと無線機の音声を(れべるを合わせて)繋げてあげれば最低限通信は出来ます
※本当は無線機の周波数の制御もできないと海外との交信はほぼできないらしいですが…
うちの場合、元々無線機の制御（CAT)のほうが先にできてしまっていたので
そのへんは苦労しませんでしたけどね。
というか、無線機の音声をPCに聴かせてあげると、交信している様子がすぐ見られます
音声通信では考えられないような局が入ってきますよ
うちのやっとこさ動いているFT-897と一度崩壊した超短縮ダイポールの組み合わせで
オーストラリア
と 交信成功
しています
あっ、送信するにはモードの追加が必要になるので申請はしましょうね

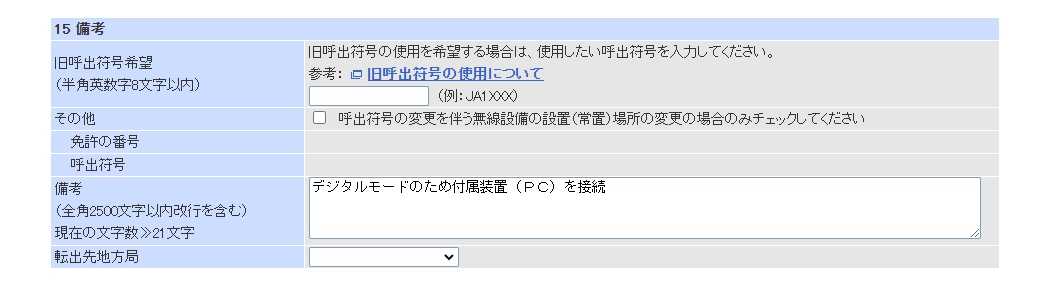

オンラインなら15 備考欄に「デジタルモードのため付属装置（ＰＣ）を接続」を書くだけです
他に変更がなくPCを追加するだけなら

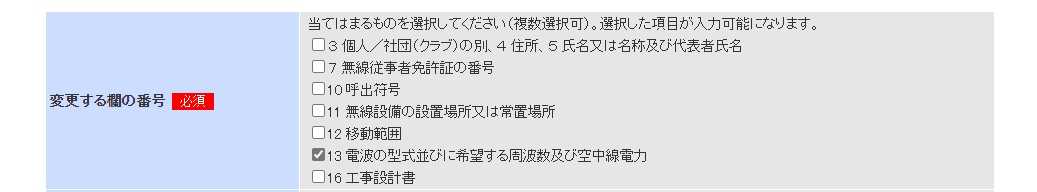

13 電波の型式並びに希望する周波数及び空中線電力にチェック
これだけで良いはずですカテゴリーをPCにするつもりでしたが、結局変更申請に言及したので
アマチュア無線のカテゴリーにしちゃいました(^^ゞ
というわけで、プライム品でも535円と、とても安い Baofeng用プログラミングケーブル でも
PTTの制御ができるよ…というお話でした
