この間、Umidigi Power5でも変換を経由すれば操作できることはわかりましたが
この状態でもUSB-Cケーブル経由なら動きます
でも、切り飛ばして直接繋げるとだめで、認識しません(^^;
ちょっと調べるとUSB-Cコネクターにはモードを設定するピンが有り
指定の抵抗値でプルアップやプルダウンをすることになっているらしい
RC-N1用USB-C↔USB-Cケーブルは方向性がなくて
どっちをどっちに繋いでも動いてくれちゃう…それって本来はおかしい状態？
こいつを買ってピンの設定をしたらどうだろうか…
で、更にAmazonをさまよっていたら…
こんなのも見つかった…
リンク先を見てもらえば書いてありますが、これは方向性があるので、
USB-Cの作法に則って作られているのではないかと考え買ってみました
結果から書けばこのケーブルでドンピシャでした
なので、その話の前にコネクターの方を先にちょっとだけ紹介しちゃいます
で、商品ページになかったコネクターのクローズアップ
繋げてみればよいだけですが、完成品のケーブルでうまく行ったので紹介だけね(^^ゞ
でうまく行ったケーブルの端子には…
じゃあPower5で試しましょう
プロポとPower5を繋げると
更に、機体とも繋がると
全体をカバーする分も入れ忘れてませんよ(^^ゞ
最終的には…
まあ、ケースに入るし目的のPower5で使えるUSB-C↔USB-Cケーブルが出来たので
良しとしておきましょう…
気が向いたら今回使わなかったコネクターを使って純正ケーブルを改造しても良いかな
ということでDJI MIni2付属のRC-N1用の
純正「ぽい」USB-C↔USB-Cケーブルを作ったと言うお話でした
「変換を使って」
というのが、どうしても嫌(^^;
で、 USB-Cのホストケーブルを買って見ました
手前側はUSB3.0対応奥のはUSB2.0対応品で3.0の方は既にカットして確認しましたこの状態でもUSB-Cケーブル経由なら動きます
でも、切り飛ばして直接繋げるとだめで、認識しません(^^;
ちょっと調べるとUSB-Cコネクターにはモードを設定するピンが有り
指定の抵抗値でプルアップやプルダウンをすることになっているらしい
RC-N1用USB-C↔USB-Cケーブルは方向性がなくて
どっちをどっちに繋いでも動いてくれちゃう…それって本来はおかしい状態？
こいつを買ってピンの設定をしたらどうだろうか…で、更にAmazonをさまよっていたら…

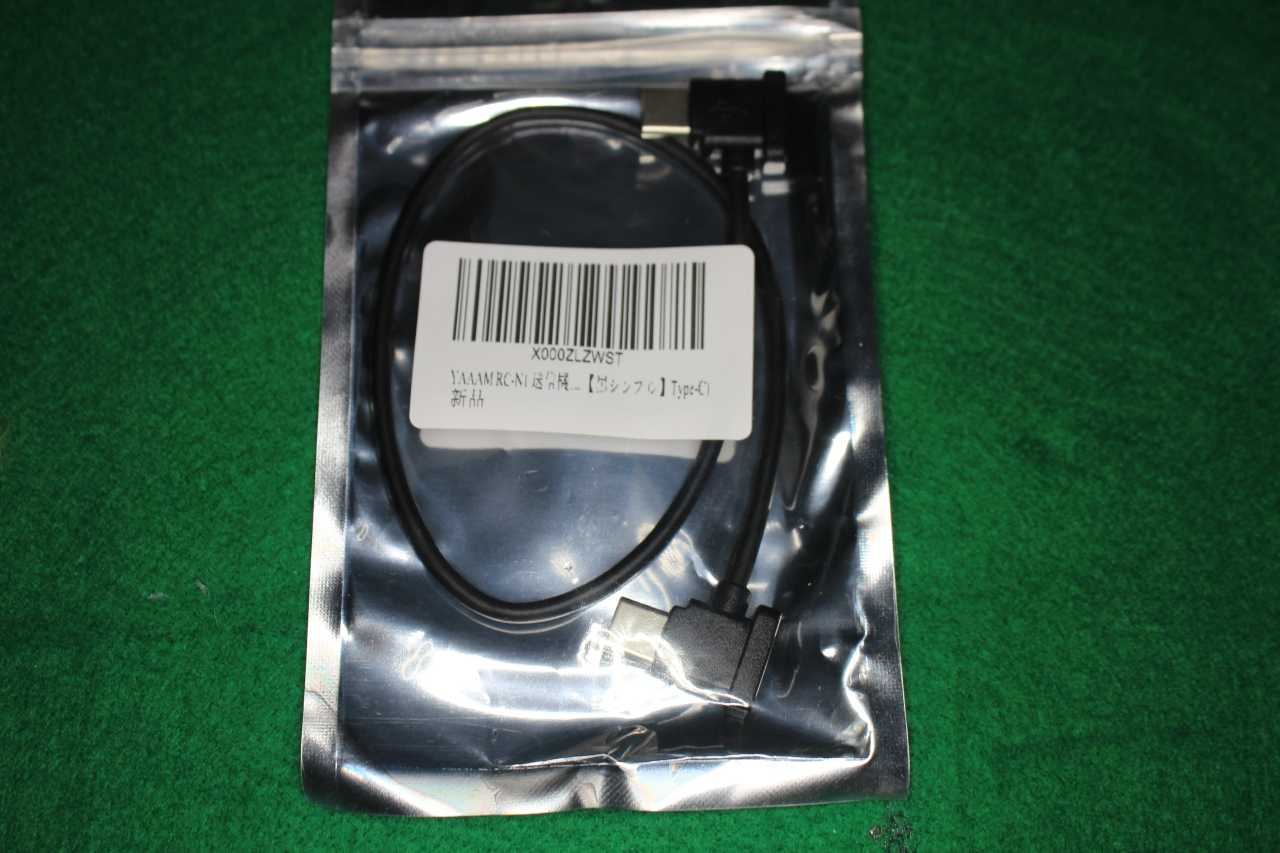

こんなのも見つかった…リンク先を見てもらえば書いてありますが、これは方向性があるので、
USB-Cの作法に則って作られているのではないかと考え買ってみました
結果から書けばこのケーブルでドンピシャでした
なので、その話の前にコネクターの方を先にちょっとだけ紹介しちゃいます

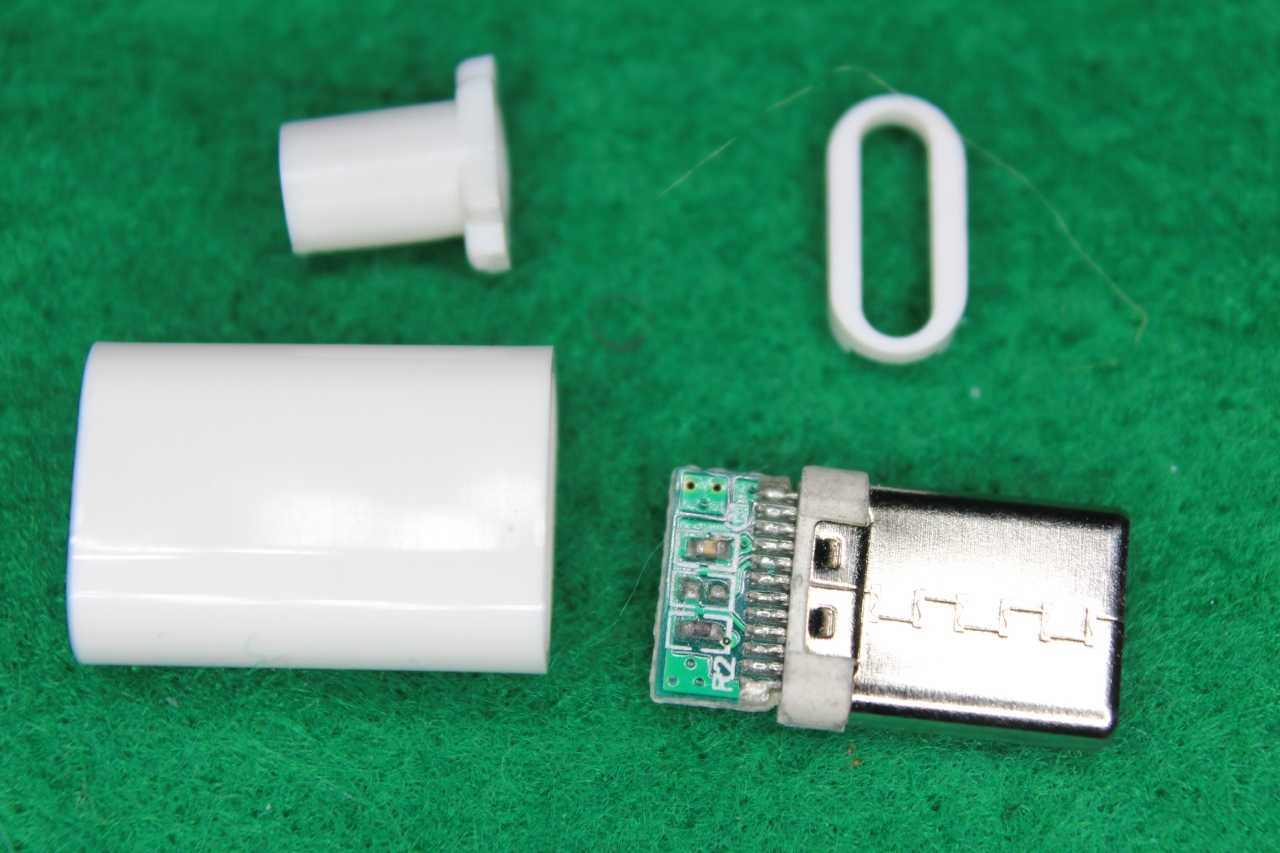

コネクターとハウジング部品合計4つで1組…これが10組入ってます
で、商品ページになかったコネクターのクローズアップ
半田のランド4つはUSB2モード用です
裏側にはパスコン1個と抵抗用のランドが2個
一つは抵抗が取り付けてあり56kΩでプルアップされているようです…繋げてみればよいだけですが、完成品のケーブルでうまく行ったので紹介だけね(^^ゞ

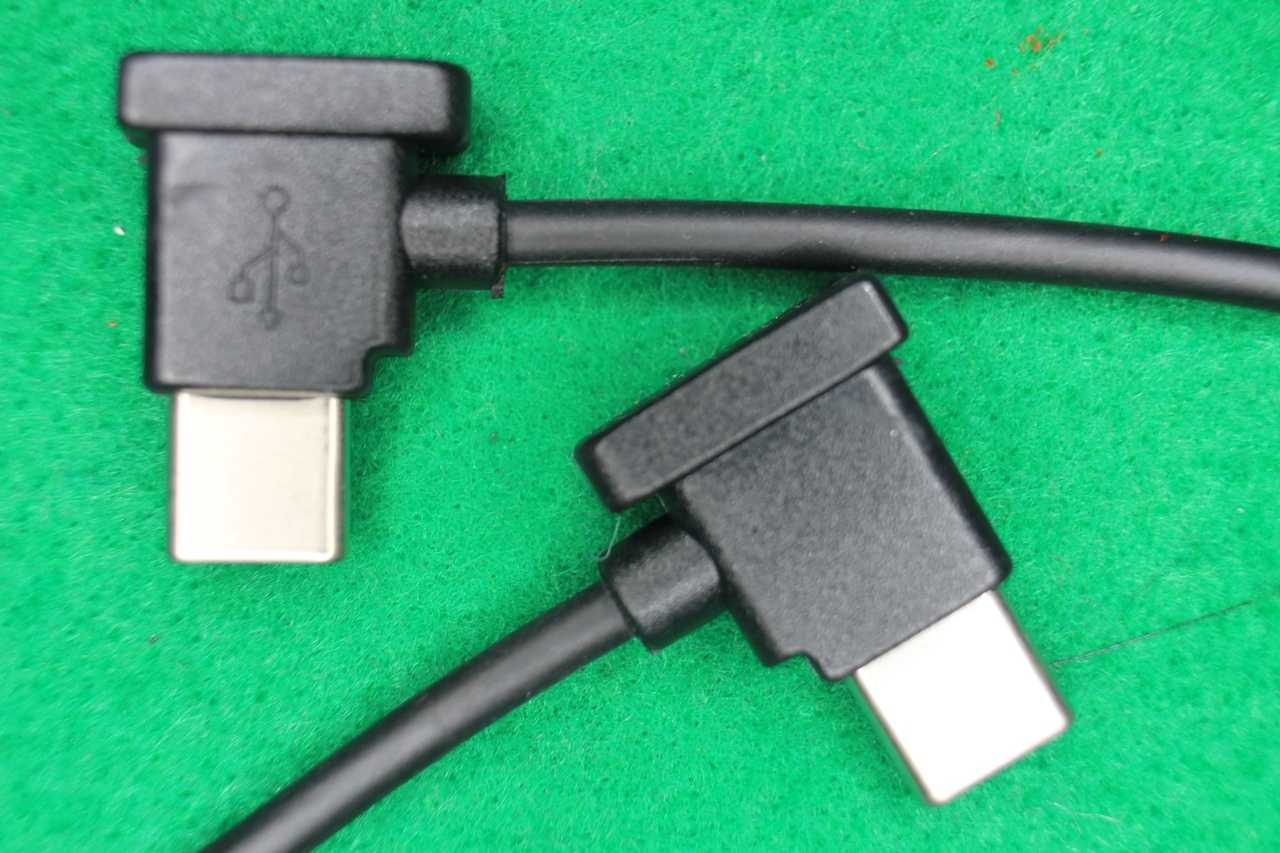

でうまく行ったケーブルの端子には…
じゃあPower5で試しましょう

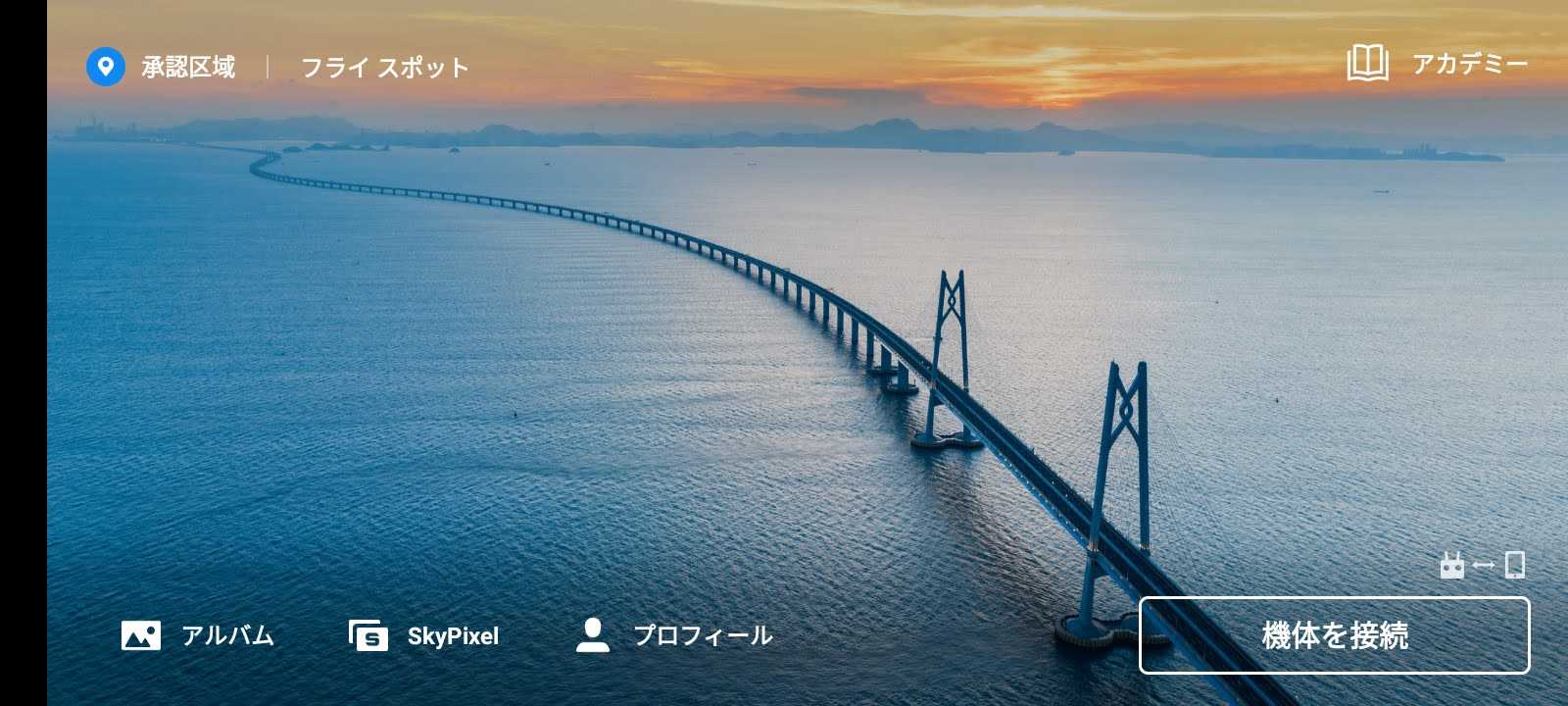

アプリを立ち上げただけでプロポとはまだ未接続
プロポとPower5を繋げると
右下のステータスにプロポとスマホが接続されたと表示が出ます
更に、機体とも繋がると
機体ともつながったよ…と変化
これで良いじゃん… ということで、ほぼ純正と同じ長さにカット
熱収縮チューブを使い接続部の補強もしっかりと…全体をカバーする分も入れ忘れてませんよ(^^ゞ
最終的には…
こうなりました
これで、ケーブルを送信機にしまえると思ったら… ケーブルの出口が5mmほど高い位置にある
なのでその分だけホルダー部分が飛び出しちゃうんですよね～惜しいまあ、ケースに入るし目的のPower5で使えるUSB-C↔USB-Cケーブルが出来たので
良しとしておきましょう…
気が向いたら今回使わなかったコネクターを使って純正ケーブルを改造しても良いかな
ということでDJI MIni2付属のRC-N1用の
純正「ぽい」USB-C↔USB-Cケーブルを作ったと言うお話でした
