Jun 6, 2022
カテゴリ： ラジコンヘリコプター
今朝、 純正「ぽい」USB-C↔USB-Cケーブルを作った
ことを書きましたが、
それこそ舌の根も乾かぬうちにと言われそうですが…
改造しても外見だけはオリジナルのままのように見えなきゃイヤと言う性分なんです
この5mmの浮き上がるのがイヤなんです。
それで USB-Cのコネクターも買った ことだし、 純正のケーブルもAmazonで買える し
更にケーブルの取り出し位置も純正に近づけるように作ってみました
簡単なのだとカッターを周囲に当てればモナカのように割れるのですが
これは、そうは行かず最後はニッパーとペンチで引き剥がしました
…DJIも中華といえば中華ですがさすがに品質は桁違いに丈夫に出来ていました
昨日買ったコネクターに仮配線して動作を確認…
配線が５本ありちょっと手こずりました
まあ、動いてくれれば文句は無いということでハウジング作り…
面倒になって瞬間接着剤と硬化促進剤で固めちゃいました(^^;
黒く塗る前ですし裏からですが…
こうなると完全に自己満足の世界です(^^ゞ
今朝作ったケーブルもあるので、認識がおかしいようなら
そちらを使えば良いと考えてます
ということで舌の根も乾かぬうちにRC-N1用の
それこそ舌の根も乾かぬうちにと言われそうですが…
純正ケーブルを取り付けたまま収納した時の状態

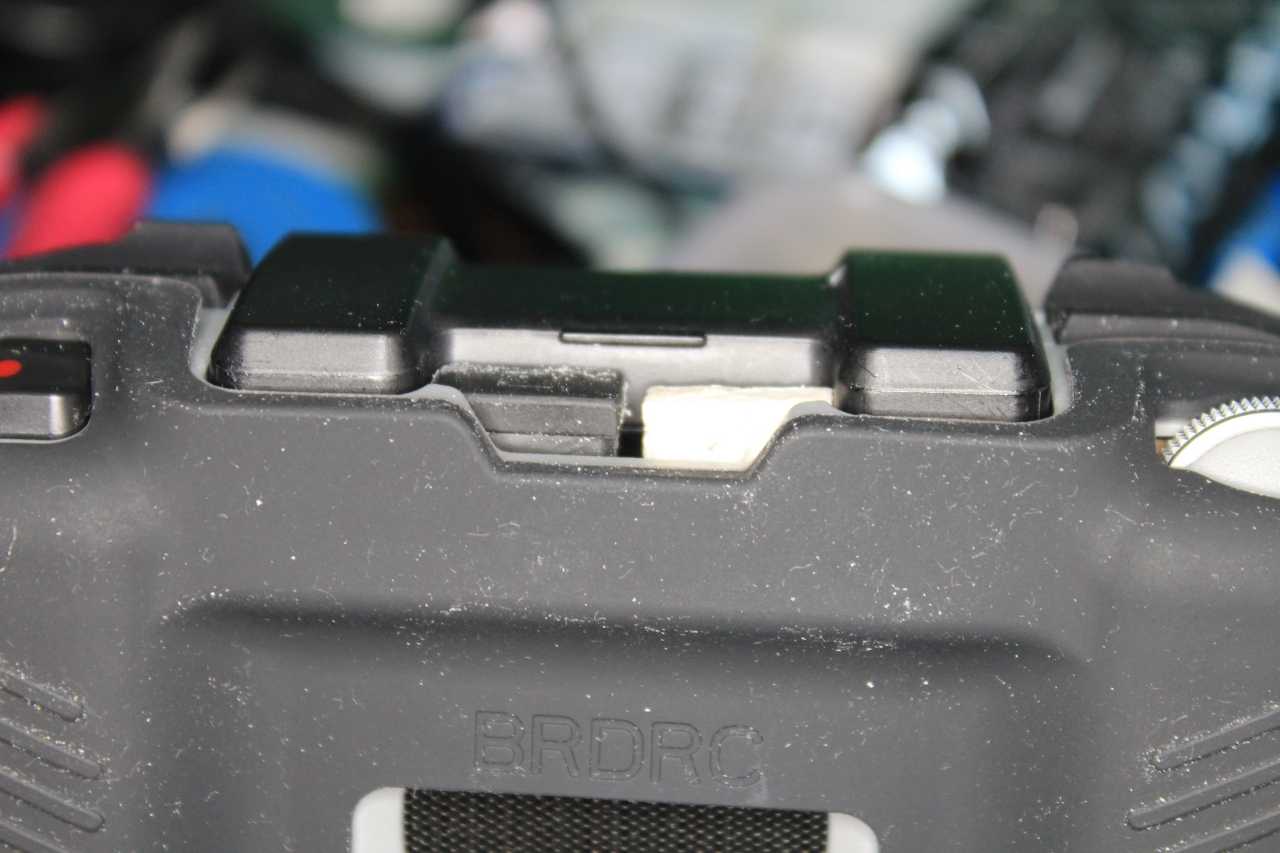

今朝作ったケーブルと取り付けた時の収納状態
…はい殆ど差はありませんが5mmほどアンテナが浮いてしまいます改造しても外見だけはオリジナルのままのように見えなきゃイヤと言う性分なんです
この5mmの浮き上がるのがイヤなんです。
それで USB-Cのコネクターも買った ことだし、 純正のケーブルもAmazonで買える し
更にケーブルの取り出し位置も純正に近づけるように作ってみました
今朝もお見せしましたが本当にケーブル１本分位置が違います
気持ちは決まってしたのでサクッと純正ケーブルをカット(^^;

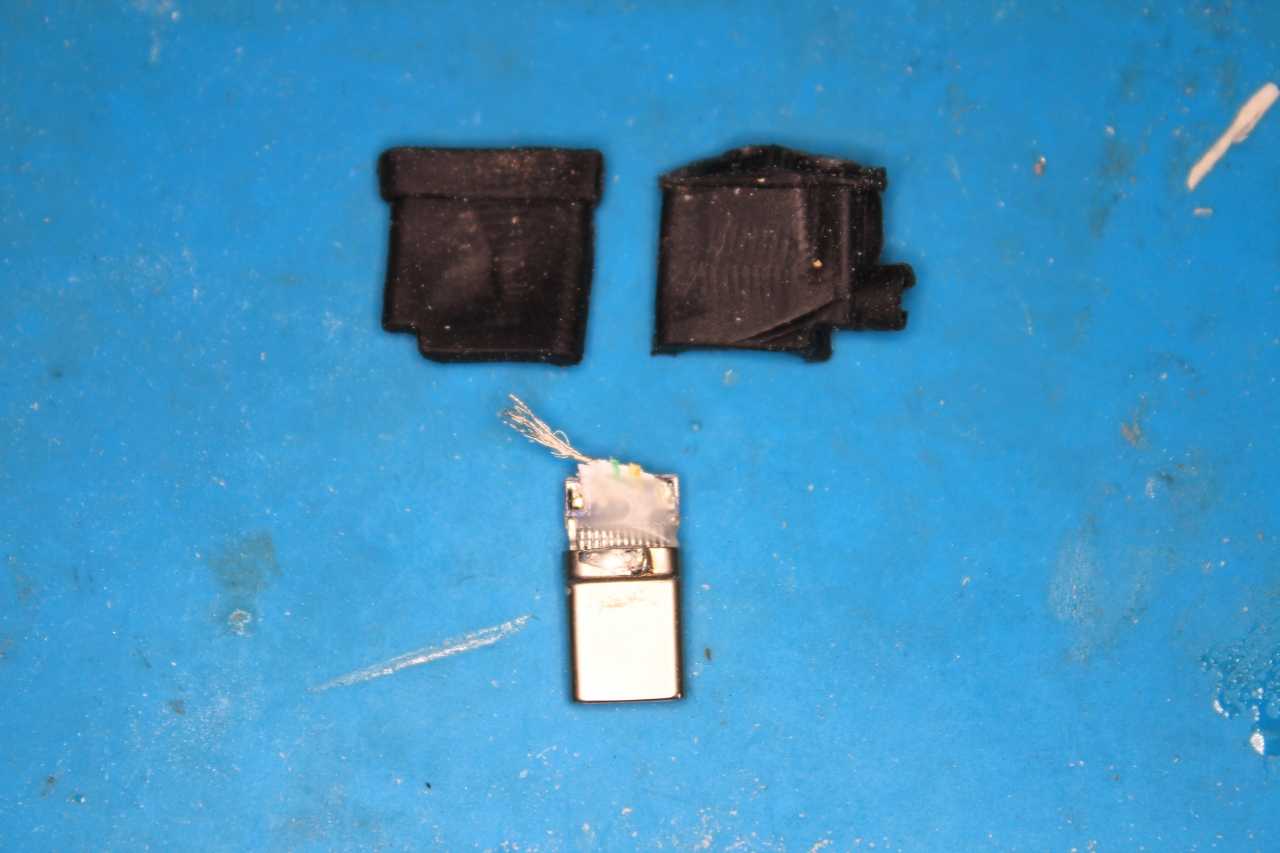

いわゆる中華なコネクターと違ってキレイには分離できませんでした簡単なのだとカッターを周囲に当てればモナカのように割れるのですが
これは、そうは行かず最後はニッパーとペンチで引き剥がしました
…DJIも中華といえば中華ですがさすがに品質は桁違いに丈夫に出来ていました
昨日買ったコネクターに仮配線して動作を確認…
配線が５本ありちょっと手こずりました
通常のVCC・D+・D-・GNDの4本の他に１本あって
未接続だと動いてくれない…
VCCにつなぐと動き出した（本当はプルアップなんでしょうね）
まあ、動いてくれれば文句は無いということでハウジング作り…

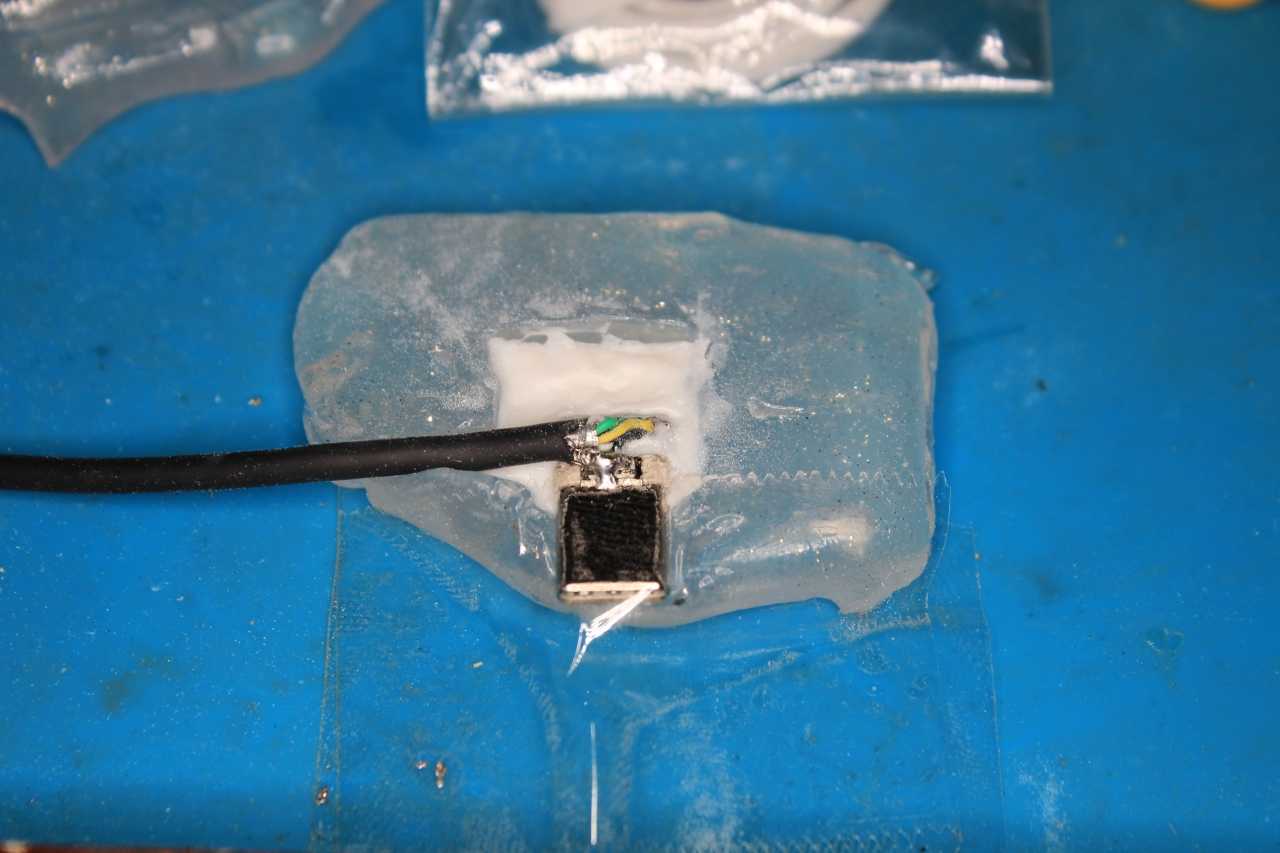

おゆプラで型を取ってプラリペアもどきで…
…うそです、最初はそれで行こうと思ったのですが、大量なので中々固まらず面倒になって瞬間接着剤と硬化促進剤で固めちゃいました(^^;
でもプラリペアも仕上げに使ったんですよ

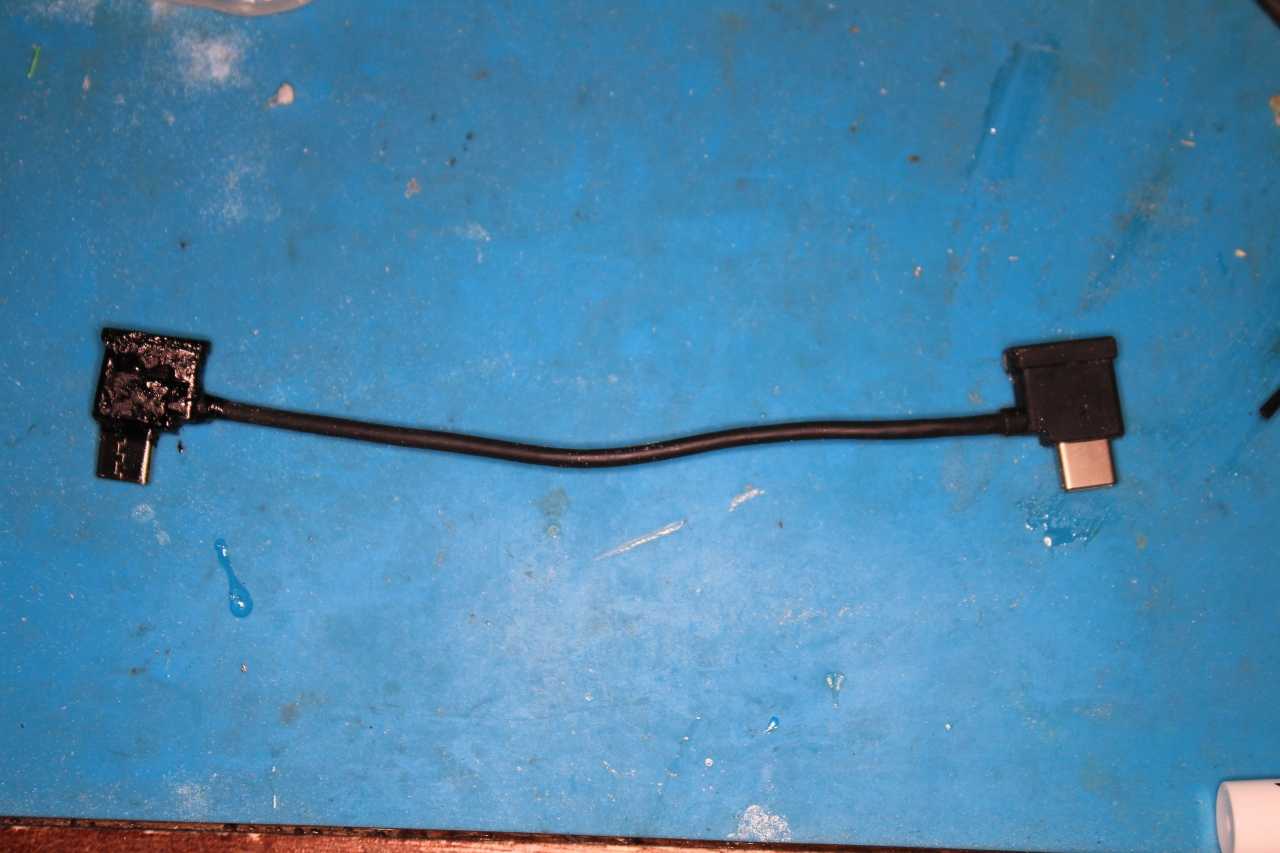

薄付けなら硬化も早いのでね 硬化させて、適当に黒塗り…表面の仕上げ方が汚い(^^ゞ

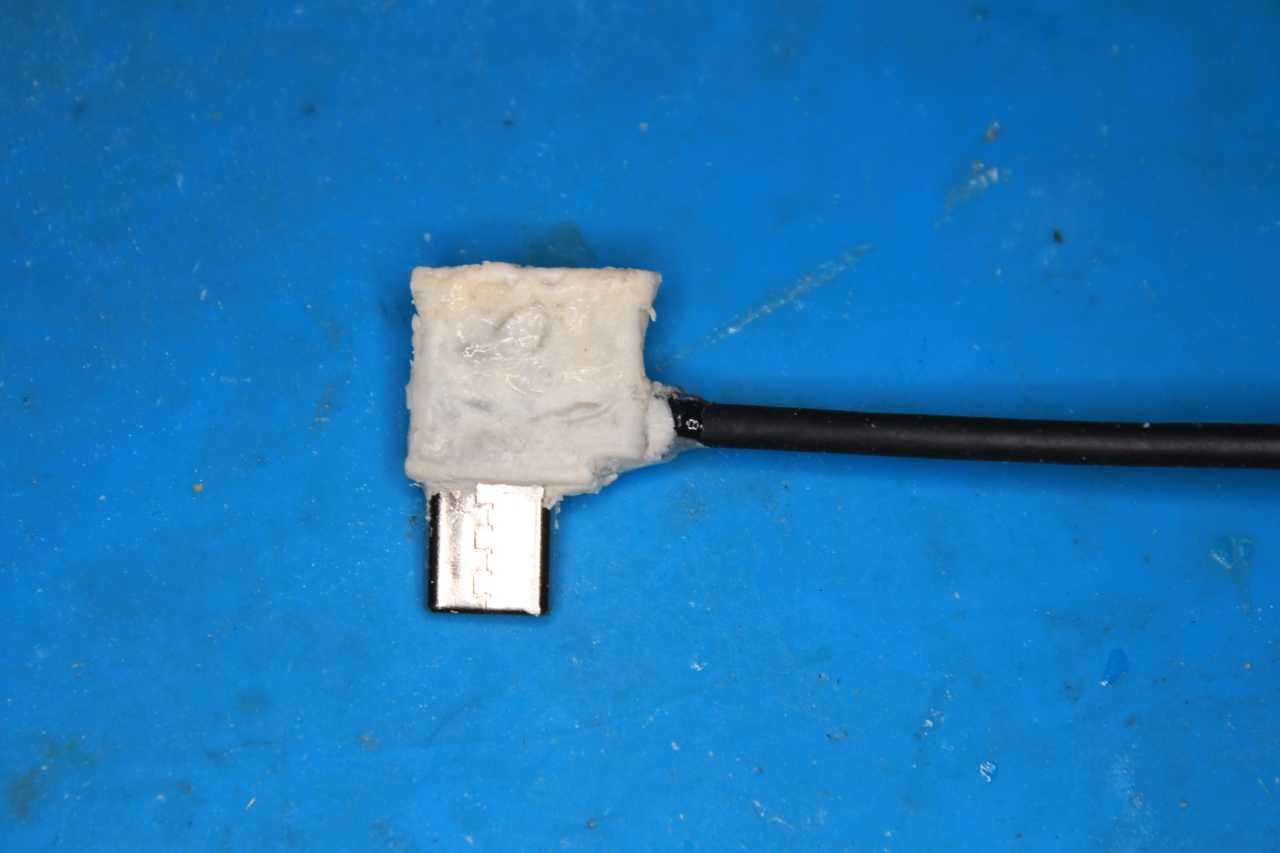

黒く塗る前ですし裏からですが…

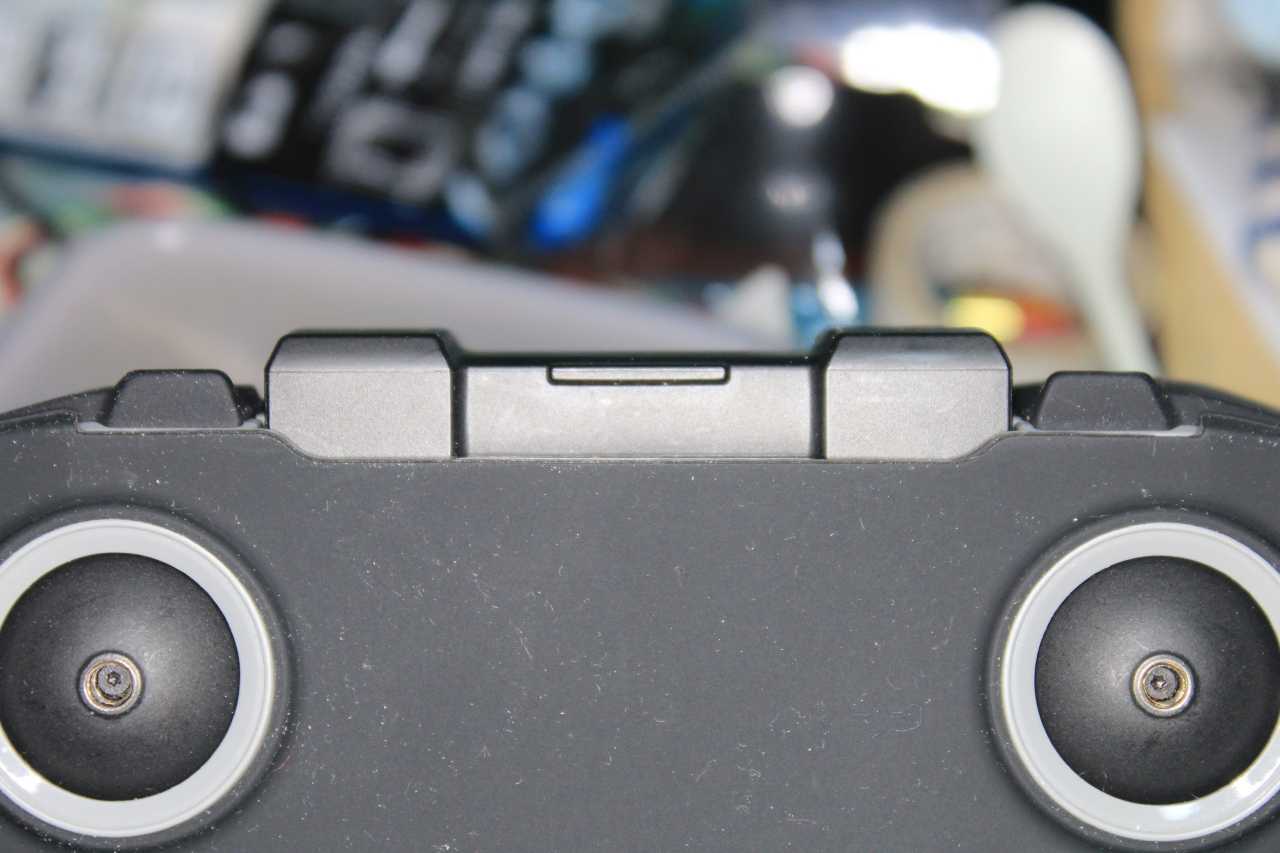

冒頭の純正のケーブルと同じ位置まで下がるようになりました＼（^_^）／
こうなると完全に自己満足の世界です(^^ゞ
今朝作ったケーブルもあるので、認識がおかしいようなら
そちらを使えば良いと考えてます
ということで舌の根も乾かぬうちにRC-N1用の
