欲しかったものです…ポイントも獲得したけどね(^^ゞ
こんなやつです
マキタ互換バッテリーの中で マキタの充電器が使えず充電器のプラグを挿すタイプのバッテリー用です
※もしかしたらマキタ純正も行けるのかもしれませんが、持っていないので検証できません(^^ゞ

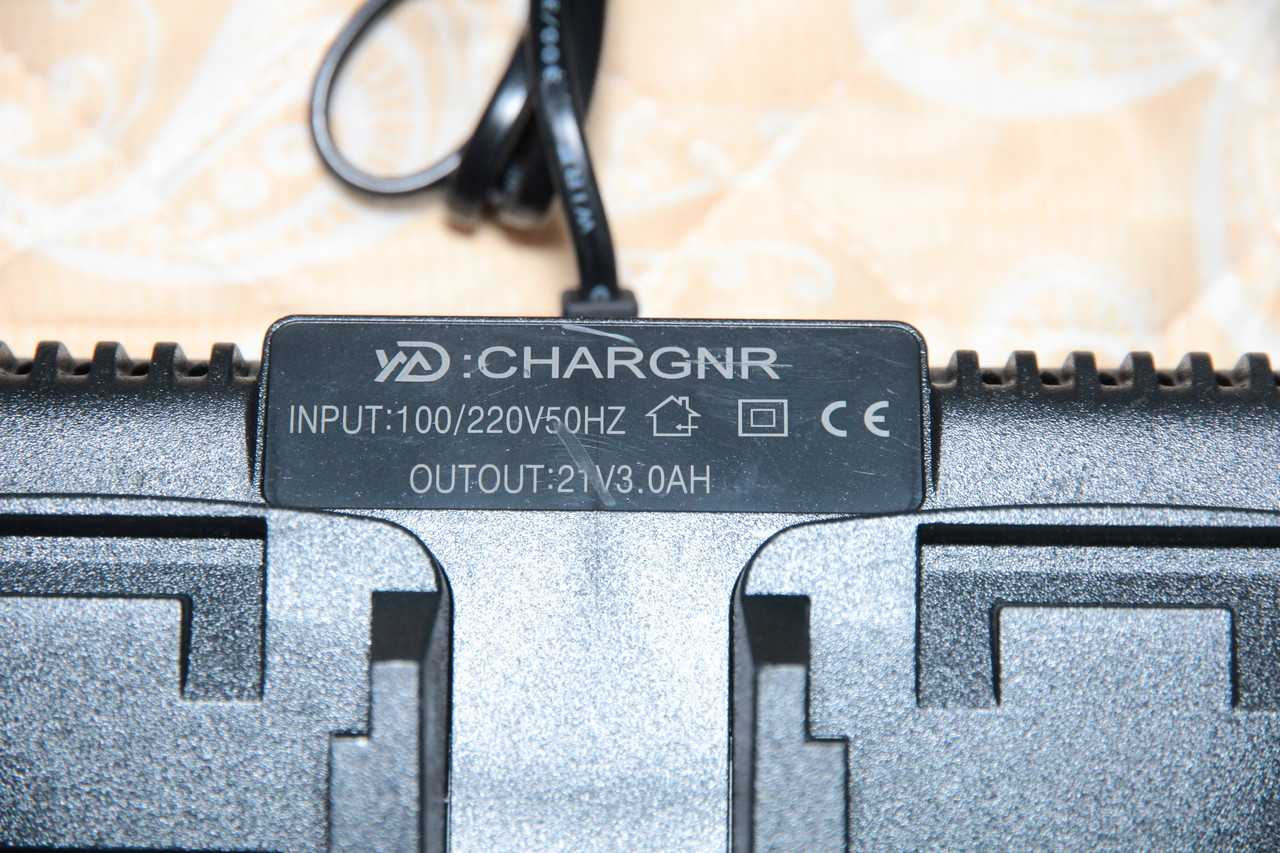

アウトプットは21V3.0A…だそうです

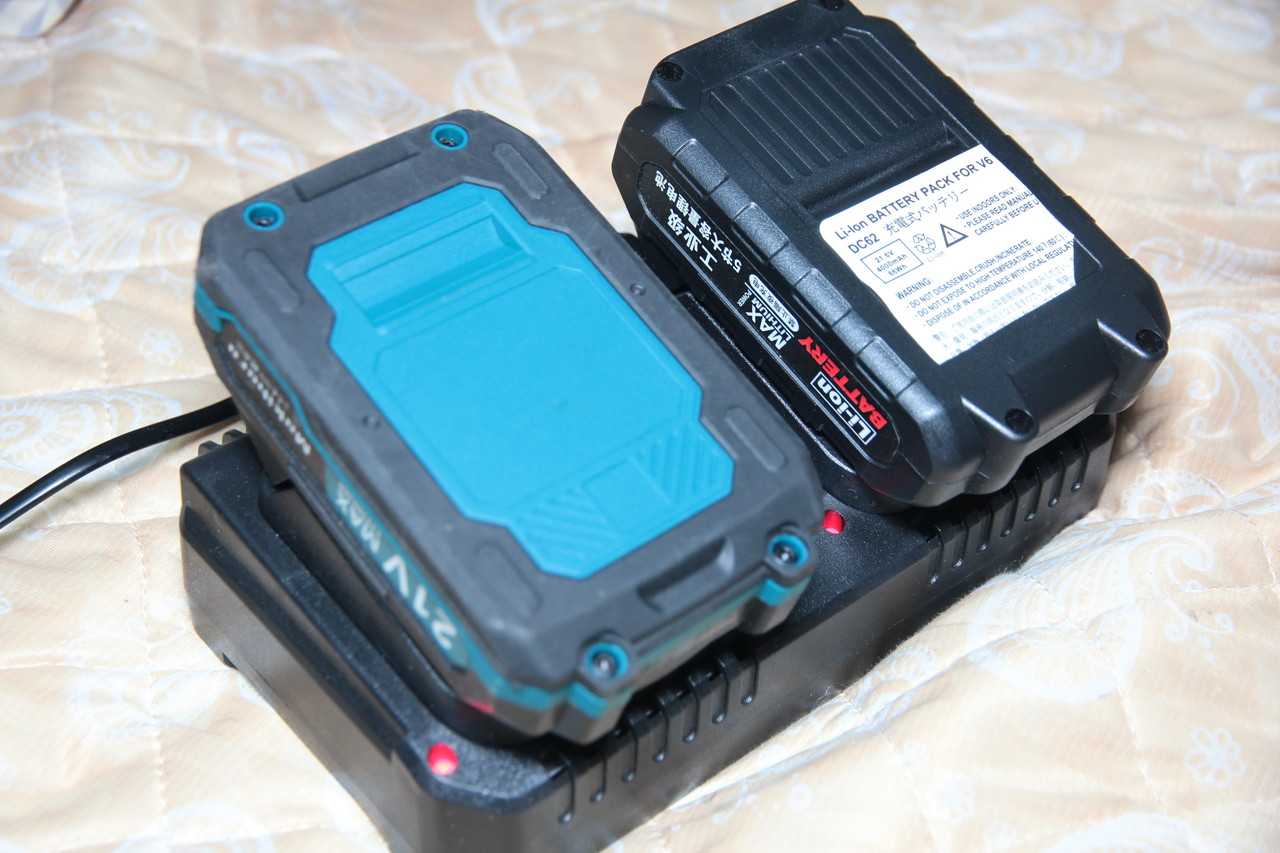

この充電台では細かい制御は行わず21Vを出力して、バッテリー側の制御回路に任せる感じですとりあえず手元にある互換バッテリーたちはちゃんと挿せました
赤LEDが点灯して充電中の表示…それぞれにLEDがあります
ほとんど満充電状態だったので時間を置かずに…

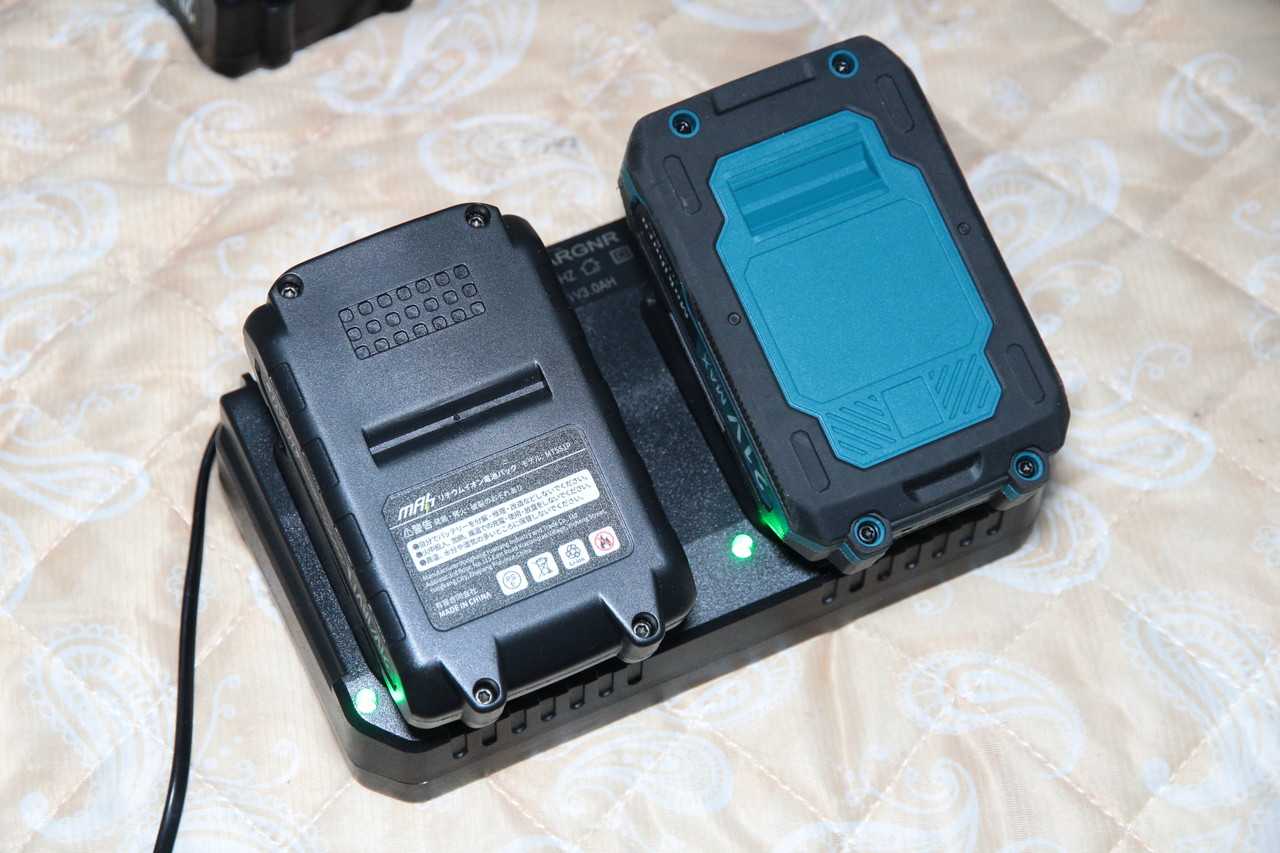

充電完了…LEDが緑に変わります
が、問題発生!!修理後 なので両側とも緑LEDが点灯していますが
到着当初は左側の緑LEDが点灯しませんでした(充電中の赤LEDをは点灯するのに…)
あ～あ到着早々分解かよ～
嫌いじゃないけど、この充電器はネジを一本も使わずはめ込みになっているので面倒なんだよね～、傷もつけそうだし(^^;
とか文句を言いながら…

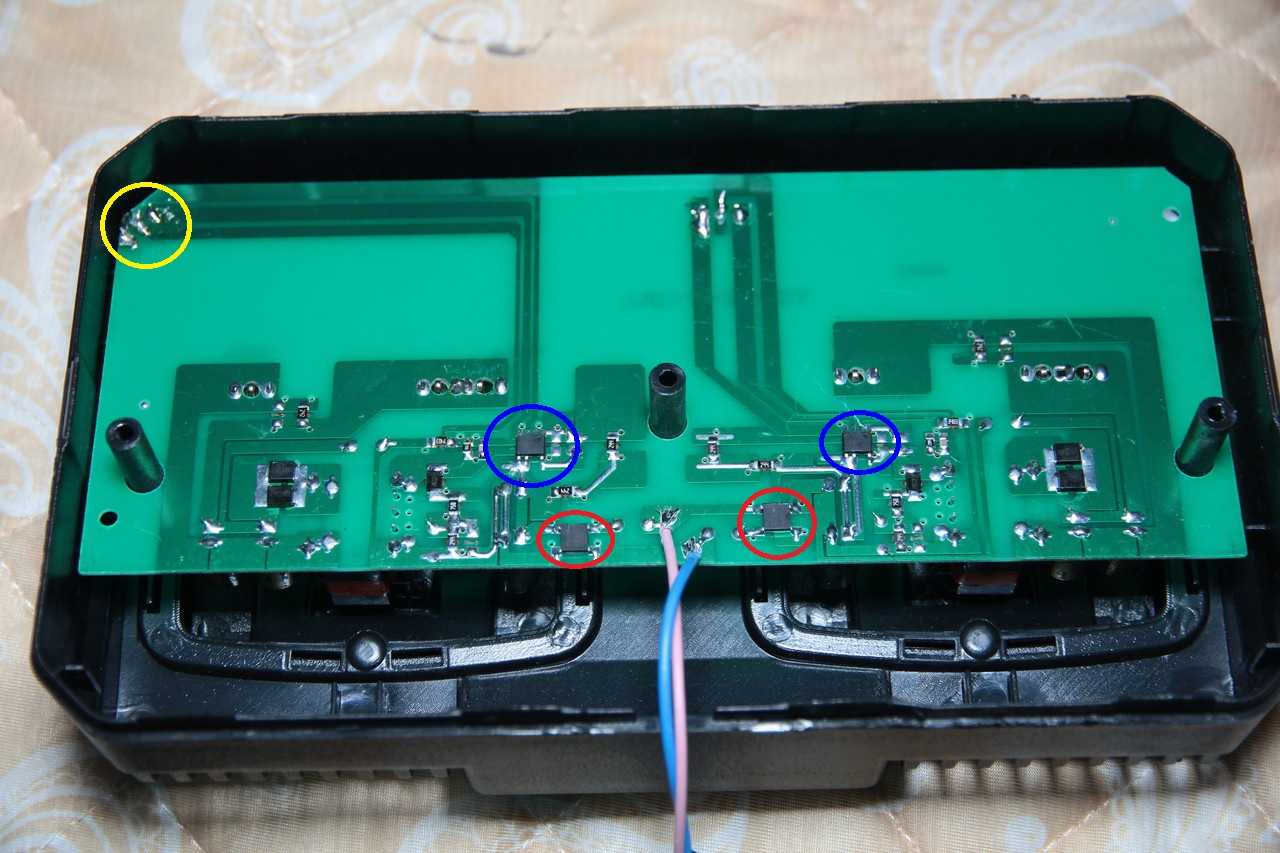

分解完了
- 写真左上の黄色の丸が点灯しないLEDの回路
- 赤丸がブリッジダイオード
- 青丸が多分充電の制御用ICでしょう

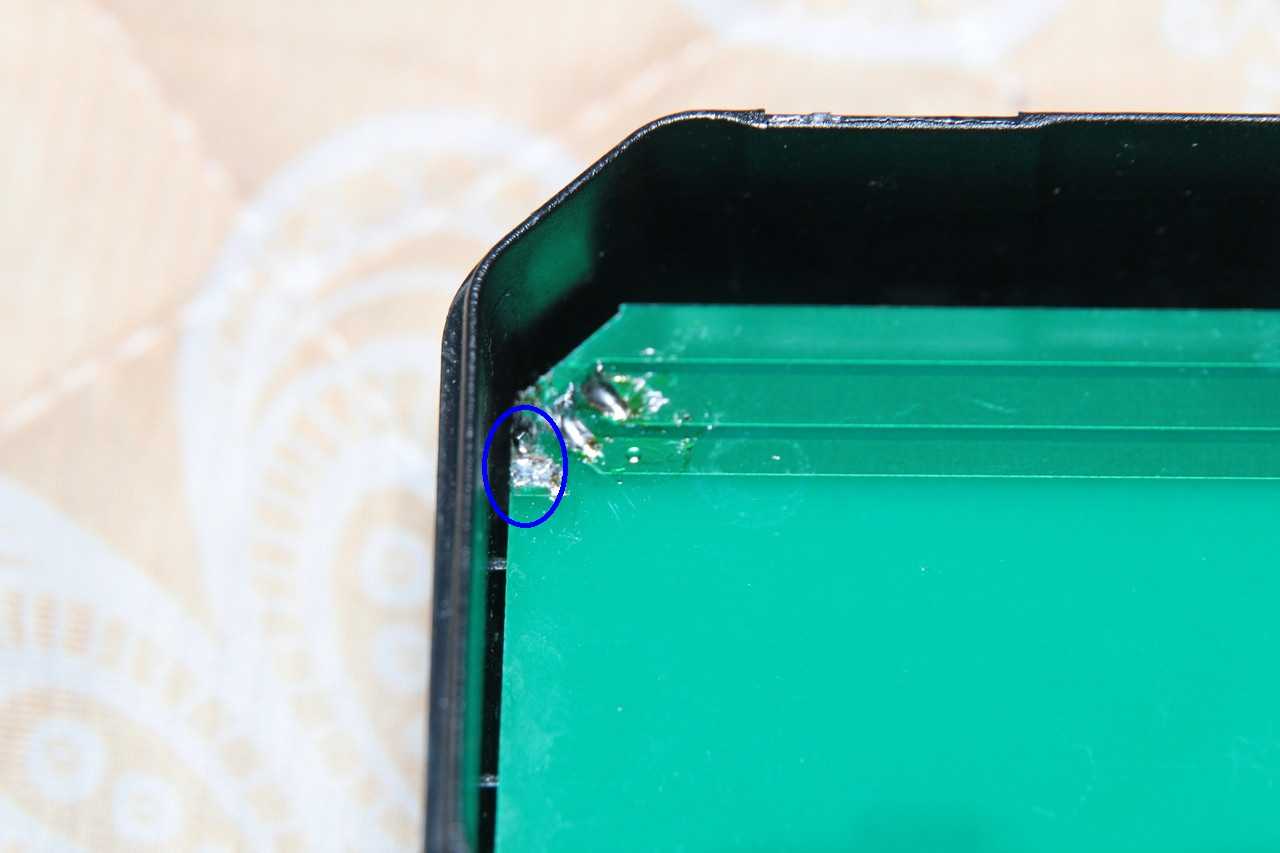

上の写真では黄色丸でしたがクローズアップして青丸に(^^ゞ
LEDを外してみたらプリントパターンの部品穴で細くなっている部分が切れていました
反対側のLEDは押してしまったようでパターン剥離が起きていましたが配線は生きていましたなので、両方のLEDを回路の補強と修正をして、冒頭の写真の通り
充電完了で緑のLEDが点灯するようになりました＼（^_^）／
前に バッテリーキットを仕上げた時 にも書きましたがマキタバッテリー仕様の
- インパクトレンチ
- ドライバー
- チェーンソー
- レシプロソー
- トーチ（LEDライト）
一通り買ってみると普段一番使わないのはインパクトかな～
私が 普段やるような作業
では強力すぎます…物置に入れて車弄り用ですね
チェーンソーも同じようなもの…コレも屋外で使うので物置行きでしょう
あとは部屋においておけば作業の役に立つでしょうということで、ほしかった互換バッテリー用の充電器を買ったら
ちょっとした不具合があったので修正したというようなお話でした
