早速改造しました
…充電回路をいじったとかではくて、使い勝手を良くしただけなので改良かな(^^ゞ
以前にラジコンバッテリー用の 充電器でもやった けど本体に電源スイッチがないんだよね
使う時だけ繋げて普段はしまっておく…と言う使い方ならそれで良いんだけど、

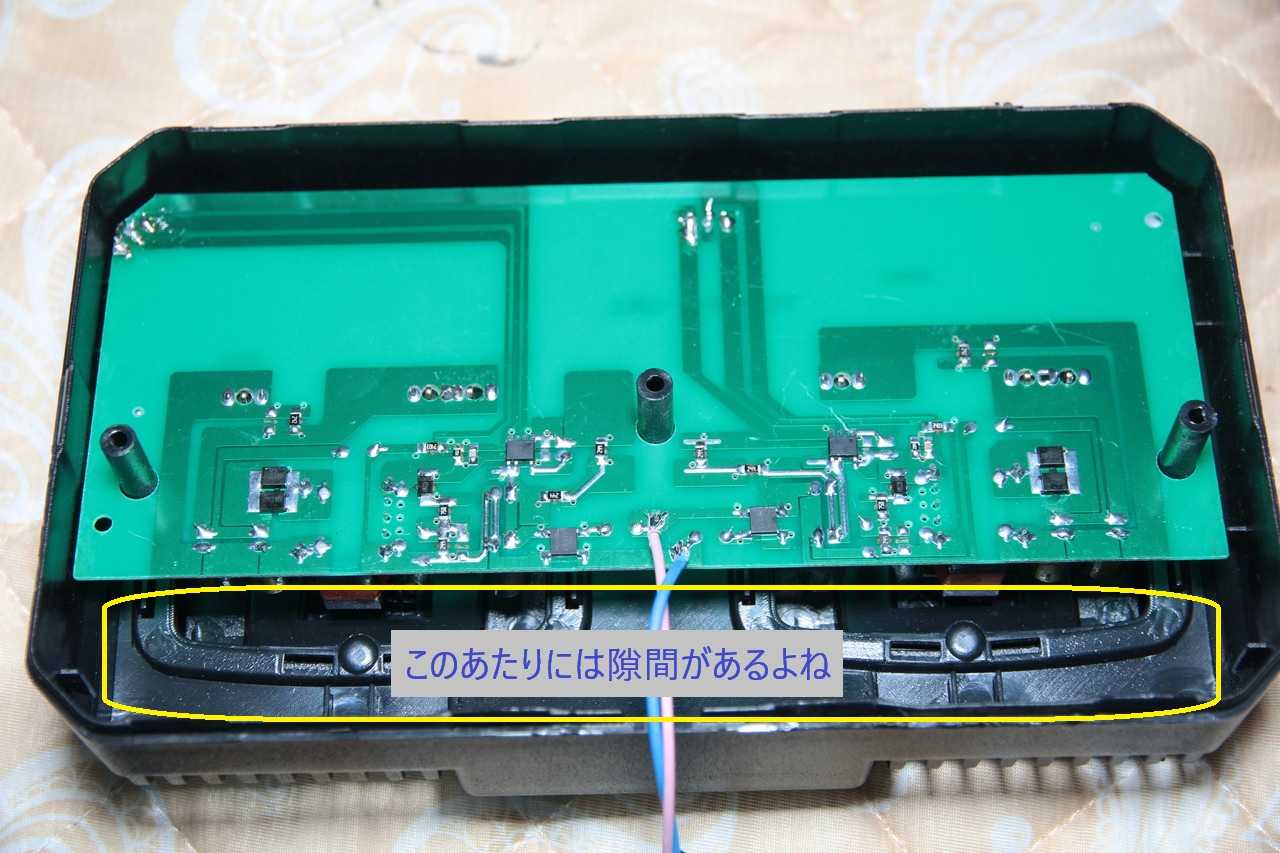

繋げっぱなしにしておいてスイッチ・オンで使えるようにしたいんだよね～私は(^^ゞで、ケースを開けた写真をみると…
なんか隙間があるよね～
部品を取り付けられるようなステーとかあるんですけど私の買ったモデルでは単なる空間
ここにスイッチを入れるくらい簡単じゃないかな～というわけ
じゃあパイロットランプも点灯させようじゃないか
基板上に適当な電圧はないかちょっと探ったけど制御ICの後ろしかない(* *)
制御ICの後ろでは充電に影響が出そうなのでイジりたくないよね…
その前だとAC100Vを整流しただけの高電圧
100V直接を抵抗で食わせて点灯することもできるけど
ちょっと嫌だよね～
ということでUSB充電器の基盤を押し込んで５Vを別途作ってやることにしました
LEDを点灯するためだけに別電源を組み込むんだから無駄といえば無駄な話ですが(^^;

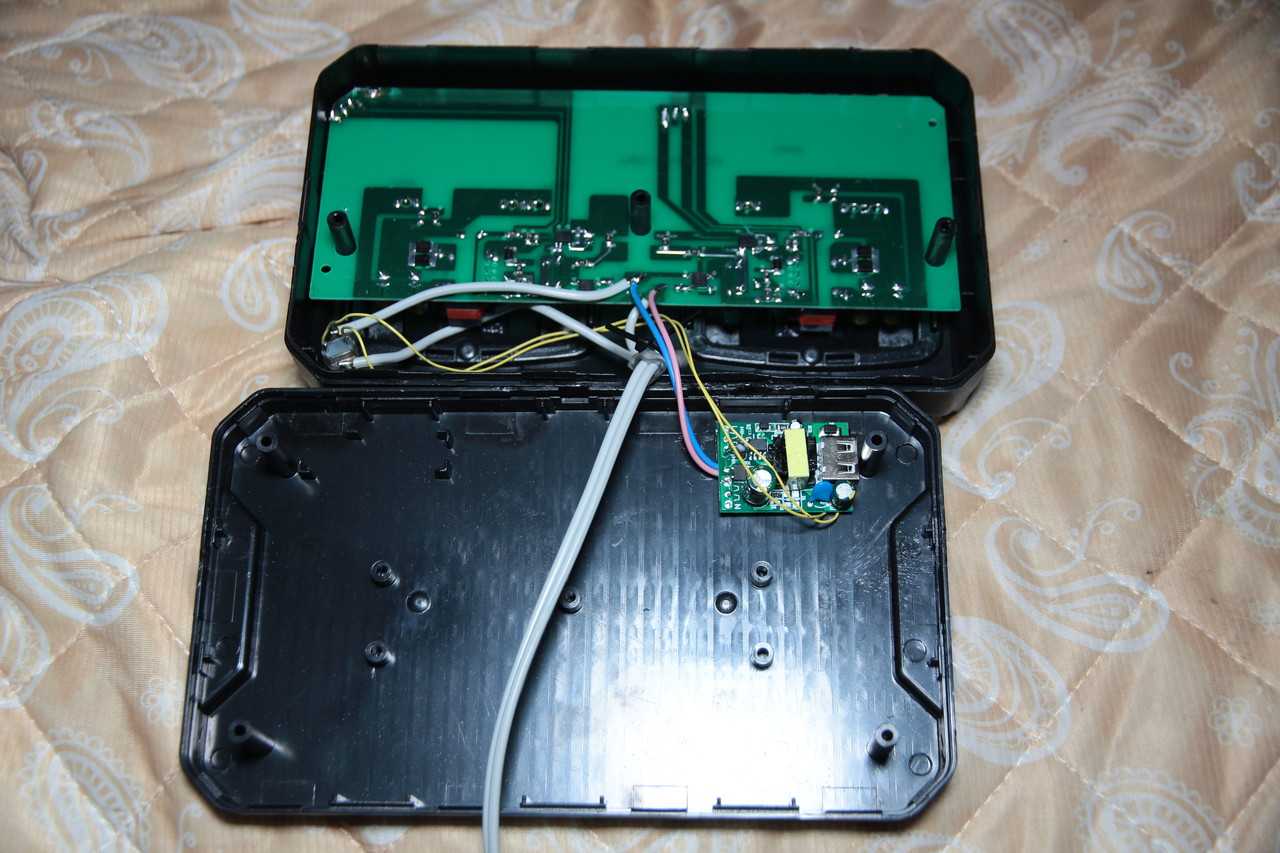

USB電源とスイッチを組み込みました

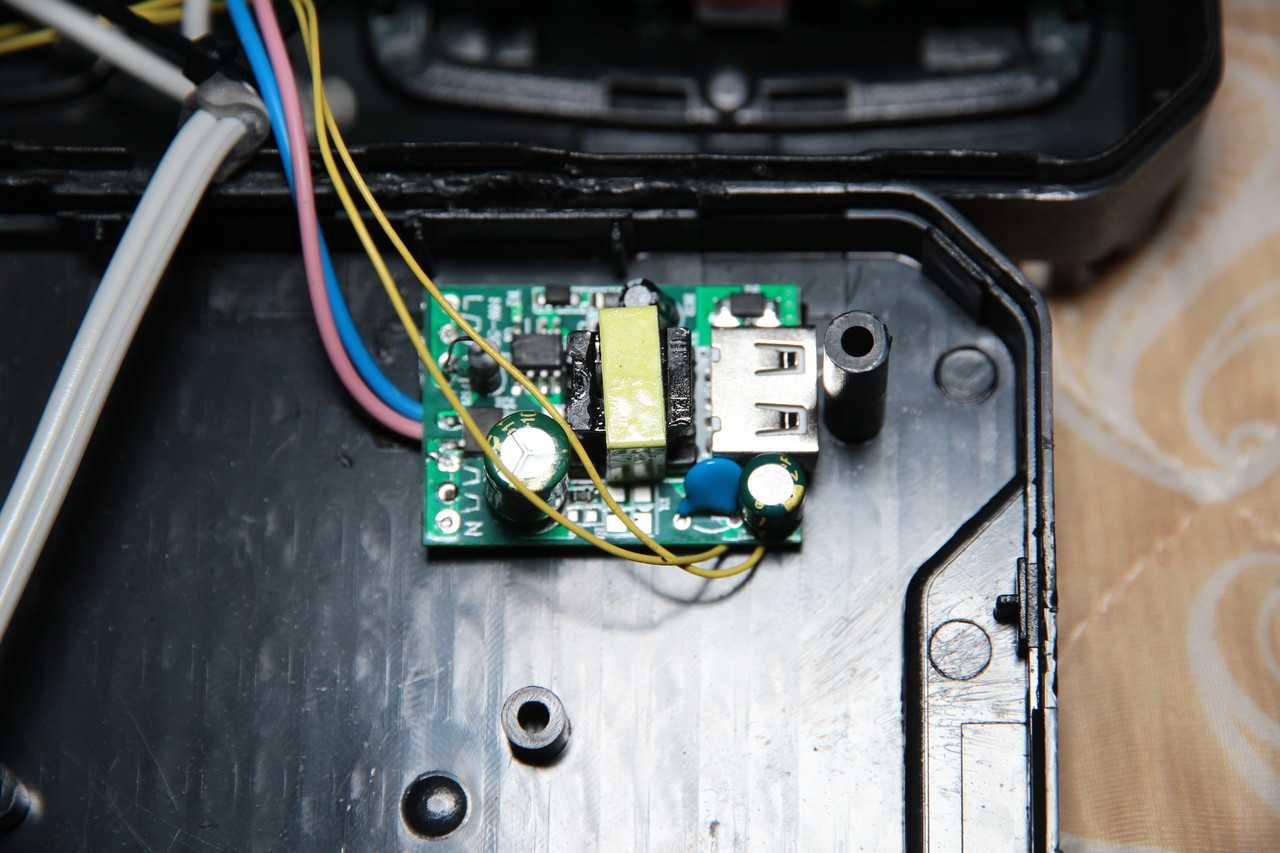

こっちはUSB５Vを作る基盤ね
USBアダプターの筐体を割って基盤だけを取り出しました

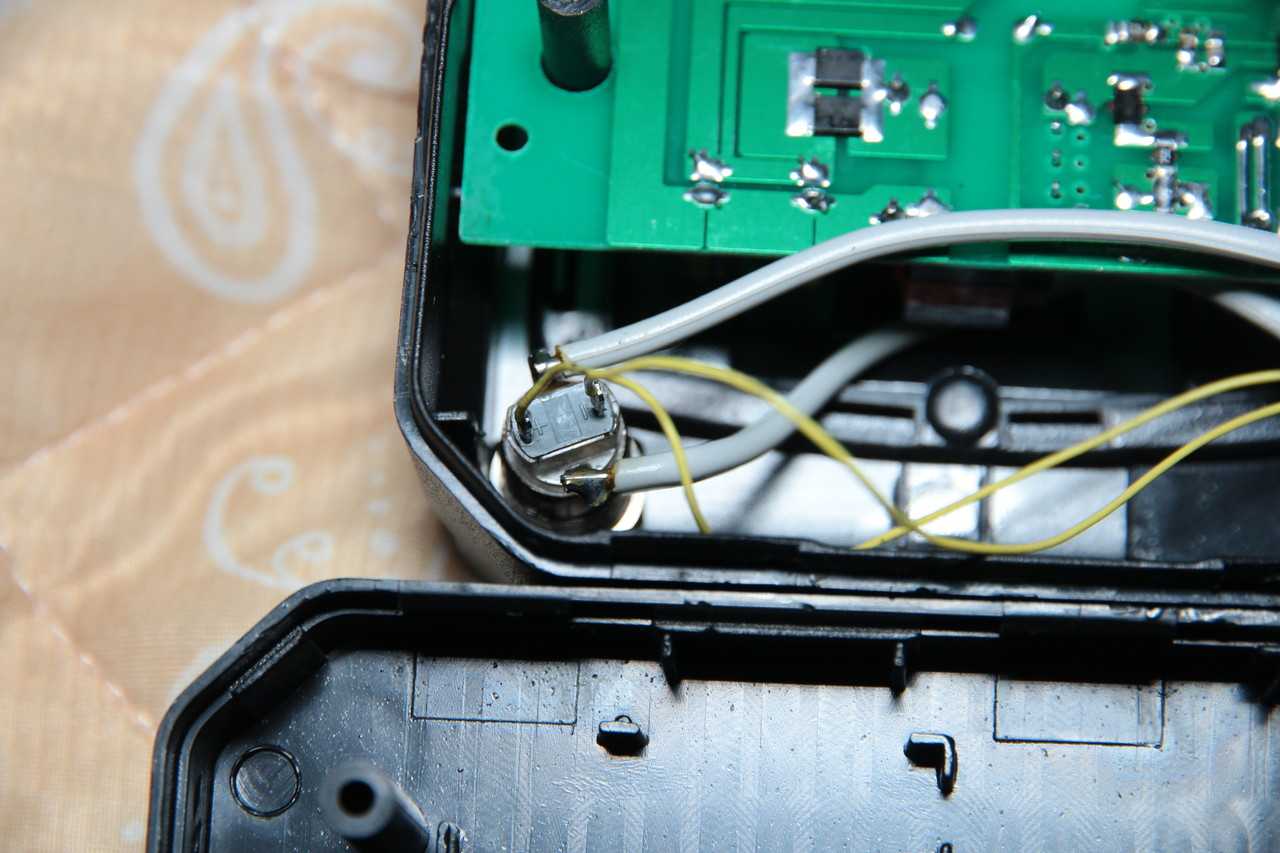

AC100VのスイッチとLED用の配線
言わずもがなですが、太いほうが100Vで細い線がLED用の5Vですよ※もちろんこの写真を撮ったあとで絶縁処理はやっておきました
そしてこうなるわけ…
スイッチは左上に取り付けました…右利きなら右に取り付けるのかな？

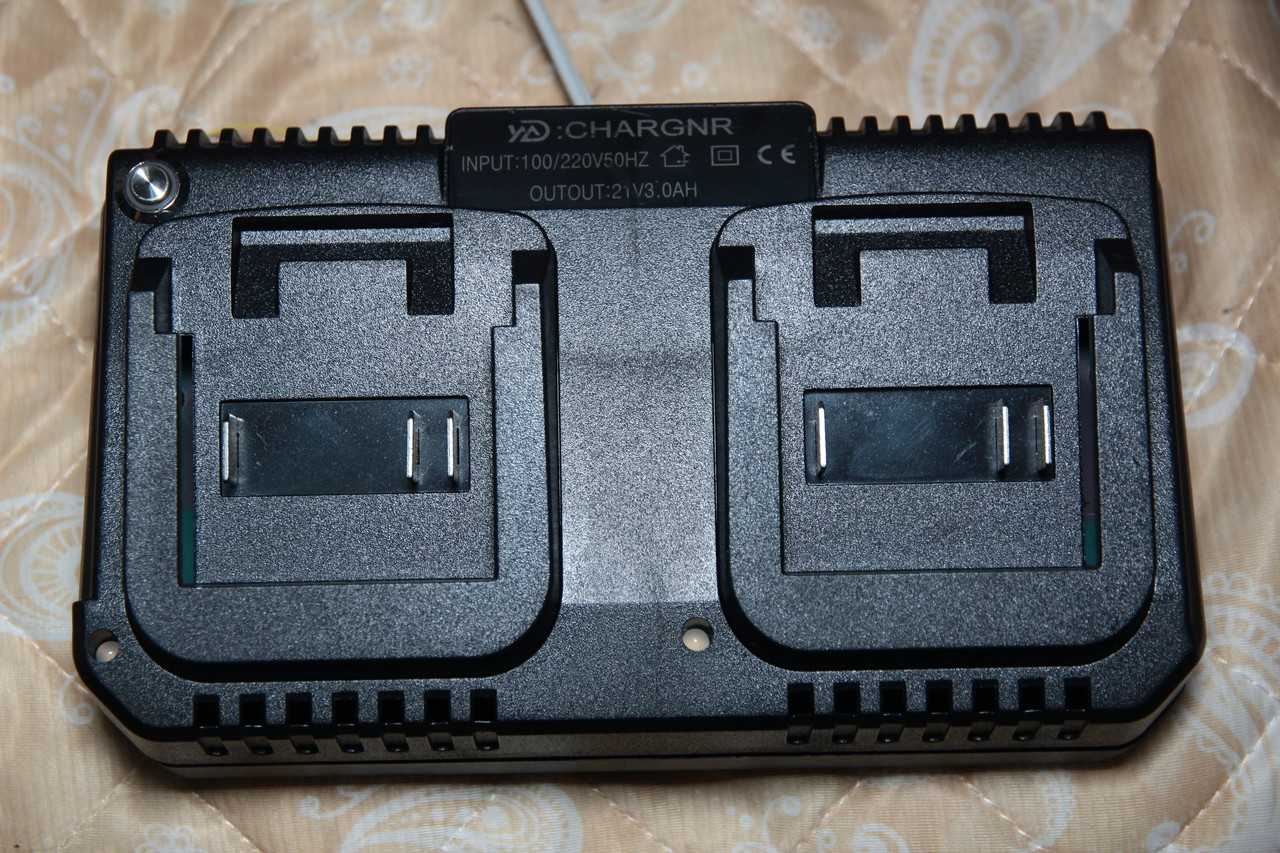

コンセントに繋いでありますがいずれのLEDも点灯しません

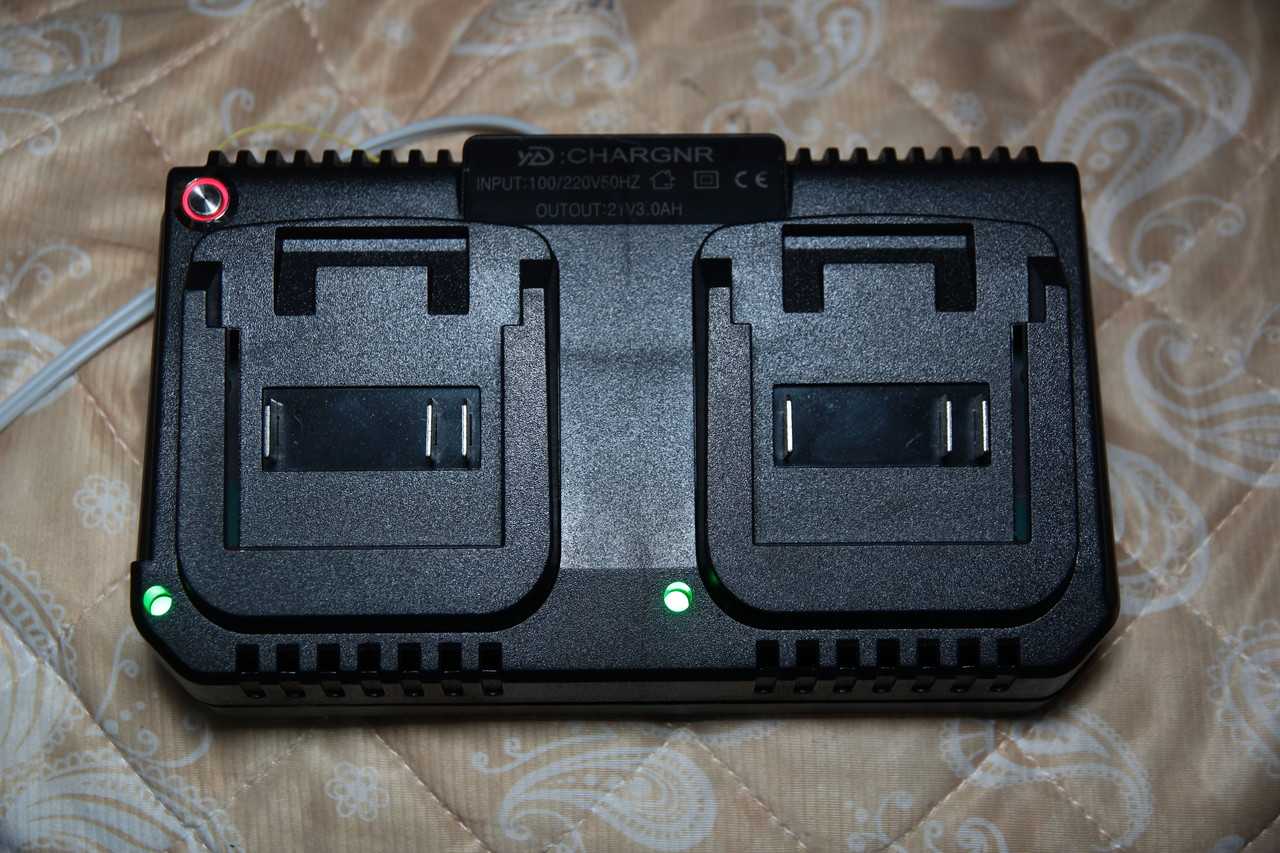

電源スイッチを入れると
電源のLEDは赤・待機状態のステータスLEDは緑で点灯

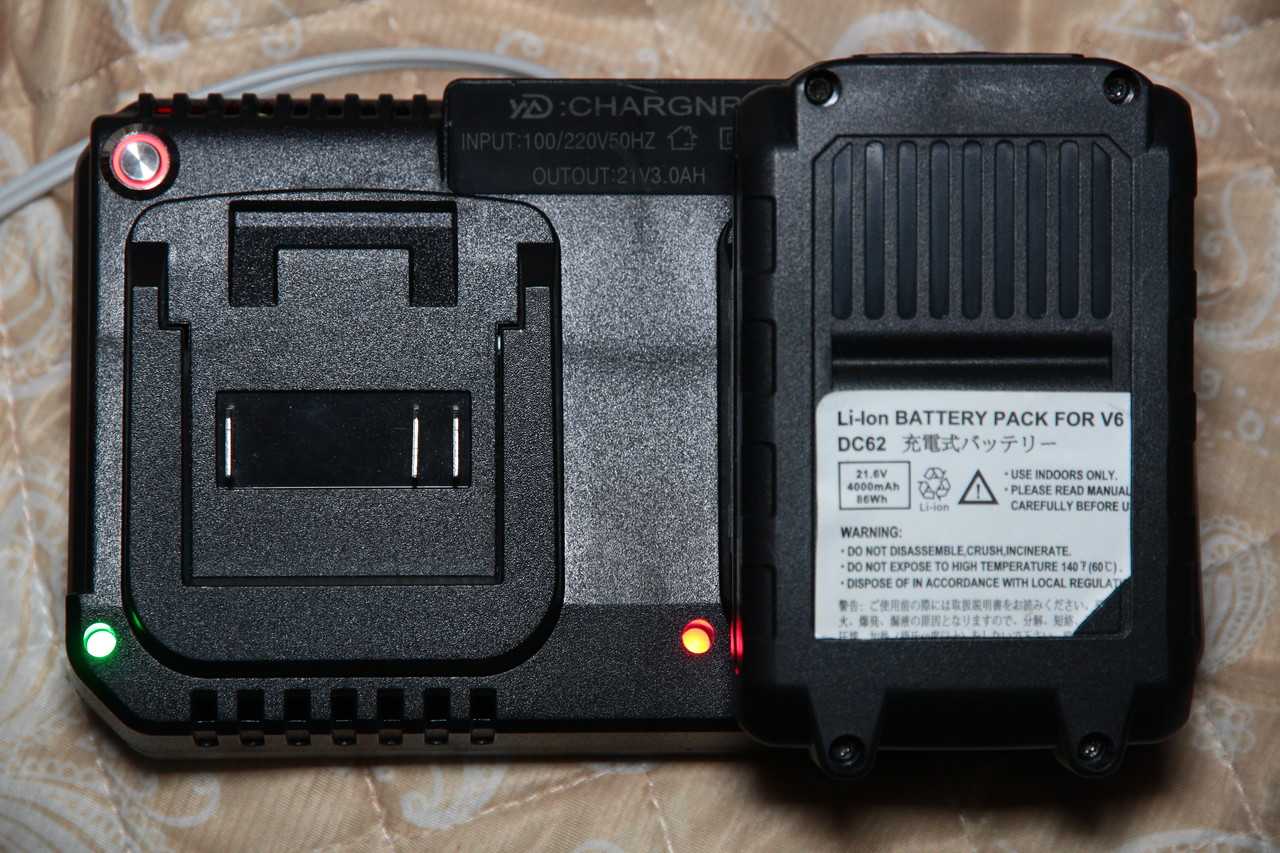

バッテリーを接続すれば…
ステータスLEDは赤に変わって充電中
電源のLEDは赤じゃないほうが良かったかな…気が向いたら打ち替えても良いかな…でも青は好きじゃないし白では見づらそうだし結局このままかもね
わざわざ別電源まで組み込んだと言うお話でした
