Sep 30, 2025
カテゴリ： DIY
ちょっと触れましたが
安かったのでついでに買っってしまった…
値段が安かったのでまあいっか…とも思うのですが、返品処理をしました
一応テスターで当たってみると充電電圧を見たら10V前後しか出てない…
220V前提の回路に100Vを入れたなら、さもありなんだけど
この充電器は100V~220Vで使えることになっているので動作不良です
で、前述の通り返送不要なので
そりゃそうだ、LEDなんかはこのアダプター内に組み込まれているからね
※写真用に蓋を閉じただけで、もう中身は抜かれてます
で、まずはアダプタを開腹…
ザクザクやったけど開けてみると、接着ではなく単なるはめ込みだったみたいです
充電台のもともとの基盤は…
入力されたACを直接整流して制御ICに入れているような…
ACアダプターの方はヒューズが入っていましたが
こっちはそんなものありません(^^ゞ
低電圧を作る回路になっているのだと思う…
これをいじるのは面倒なので最初は正常に働くアダプターを使いましたが
充電台上のLEDを活かしたくてアダプターを分解して内装しちゃった…というわけです
基盤の固定は基盤の空きスペースに穴を開けてもともとのネジで固定
さて、充電してみましょう…
ある程度時間が経過して充電完了すれば…
こっちで処分してくださいということなので、筐体だけ廃物利用しても良いでしょう？
本当は返送するべきでしょうが、商品代よりも返送料のほうが高くついちゃいますからね
この充電器も 先に買った2本用 ももっと言えば 単体で買ったバッテリー や
インパクトレンチ のバッテリーの充電器もバッテリー側のBMSに頼り切った作りみたい
ということで、マキタ互換の1本用充電器に不具合があったので返品処理したら
こちらで処分してくれということだったので廃物利用で充電器に仕立て上げてみた
というお話でした
安かったのでついでに買っってしまった…
1本用充電器が動作不良でした
症状は…ほぼ満タンのバッテリーを一晩放置しても充電が完了しない…です値段が安かったのでまあいっか…とも思うのですが、返品処理をしました
そのうち佐川さんが引き取りに来るんだろうと思っていたら
「すぐに返金になって、連絡が入り返送は不要です」ですって
…連絡のメールによると、私は一応優良顧客らしいです
文句ばっかり言っているけど(^^ゞ
一応テスターで当たってみると充電電圧を見たら10V前後しか出てない…
220V前提の回路に100Vを入れたなら、さもありなんだけど
この充電器は100V~220Vで使えることになっているので動作不良です
で、前述の通り返送不要なので
最初は充電台だけを使おうとアダプターを挿せるに配線を直したんです
機能的には全く問題ないんだけど…充電台のLEDは点灯しなくなっちゃう…そりゃそうだ、LEDなんかはこのアダプター内に組み込まれているからね

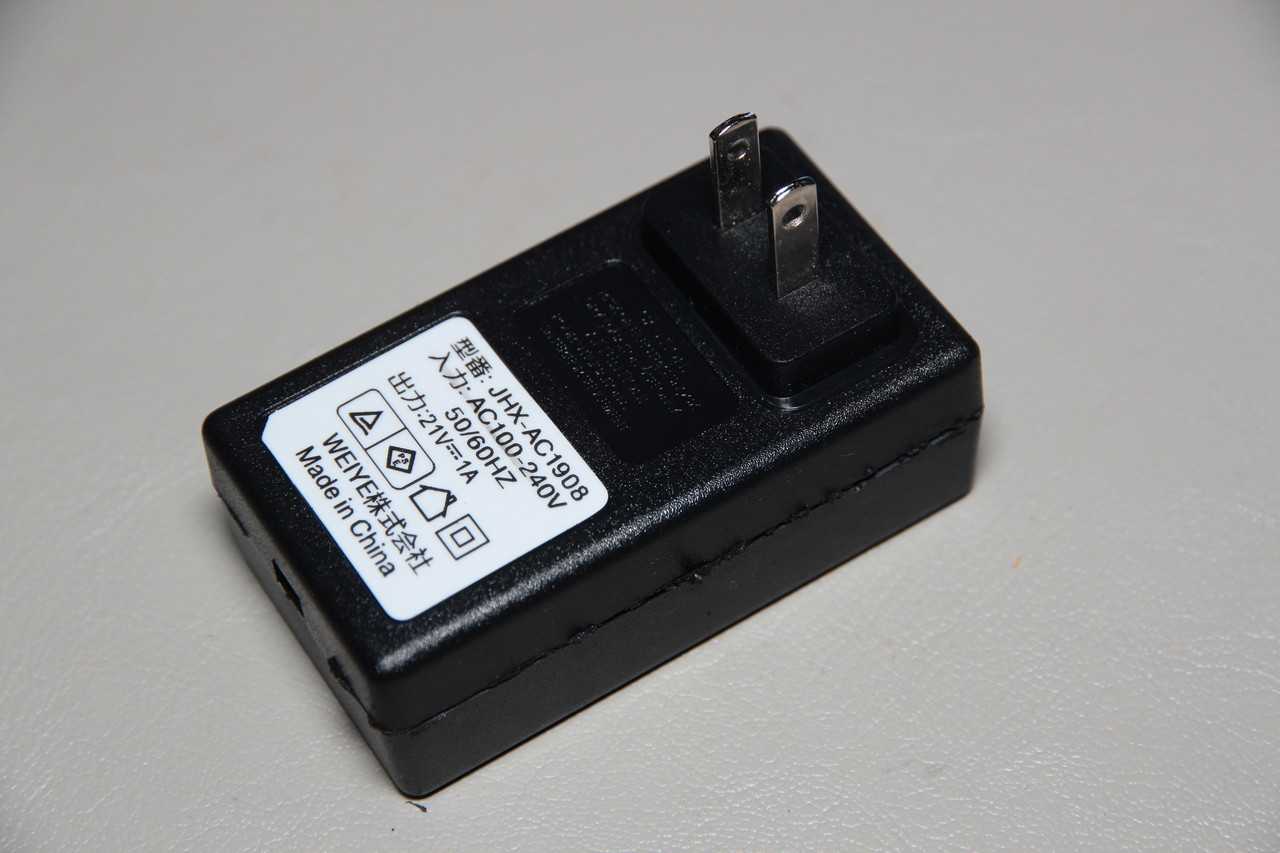

※写真用に蓋を閉じただけで、もう中身は抜かれてます
で、まずはアダプタを開腹…

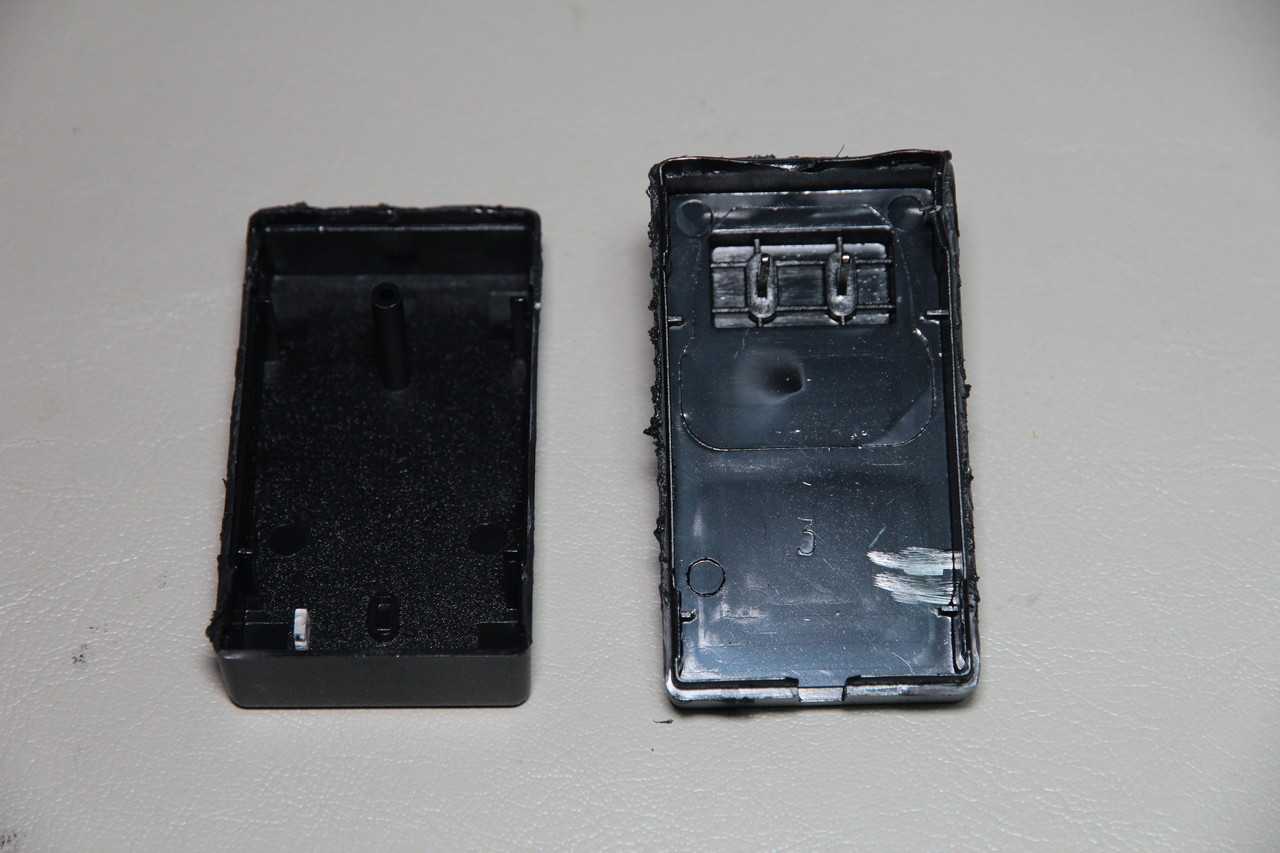

って、もう空かい
リューターに丸ノコをつけて合わせ目付近をザクザク切って基盤を取り出しましたザクザクやったけど開けてみると、接着ではなく単なるはめ込みだったみたいです

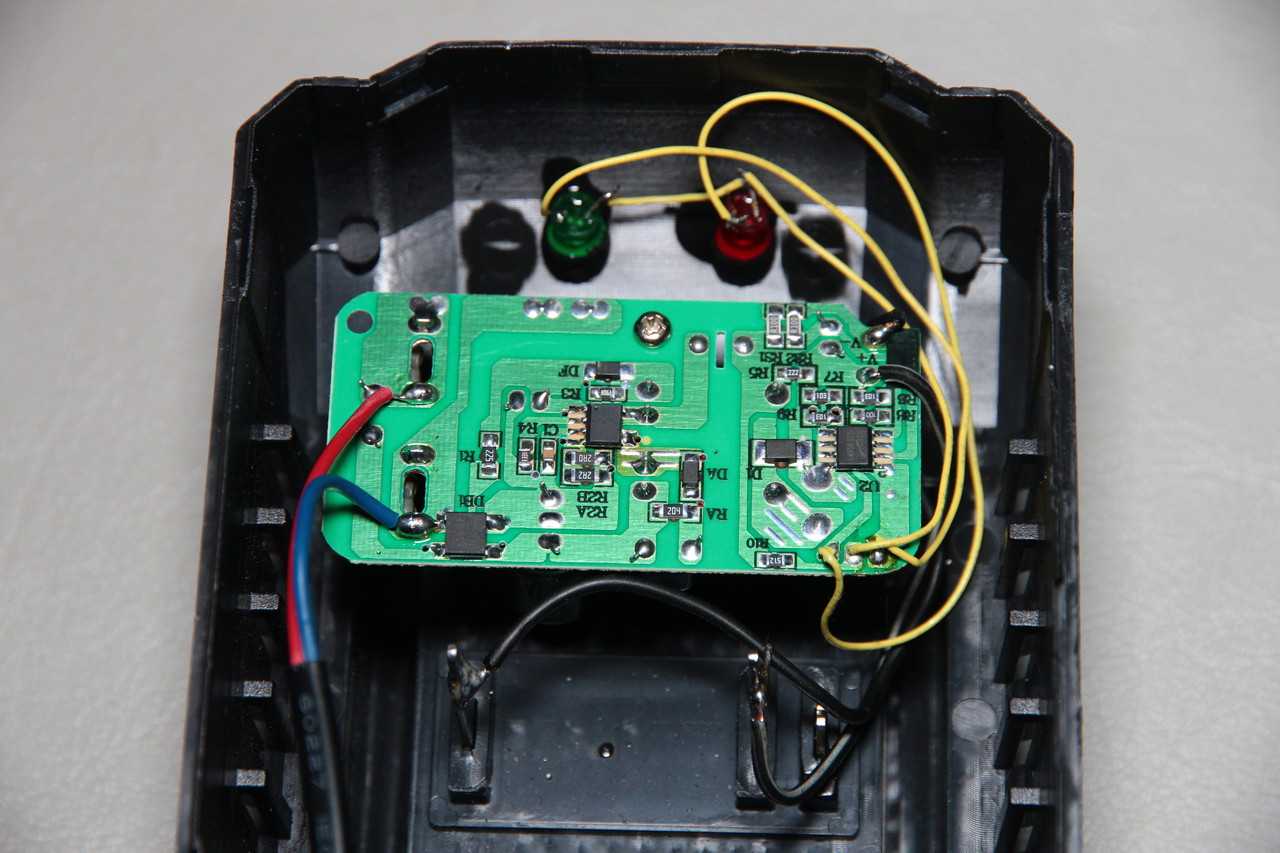

充電台のもともとの基盤は…
こんな感じ…なんか色々部品が足りない…一応動くんだろうけどね
裏面には整流用のブリッジダイオードと充電制御用のICがあるだけ入力されたACを直接整流して制御ICに入れているような…
ACアダプターの方はヒューズが入っていましたが
こっちはそんなものありません(^^ゞ
低電圧を作る回路になっているのだと思う…
これをいじるのは面倒なので最初は正常に働くアダプターを使いましたが
充電台上のLEDを活かしたくてアダプターを分解して内装しちゃった…というわけです

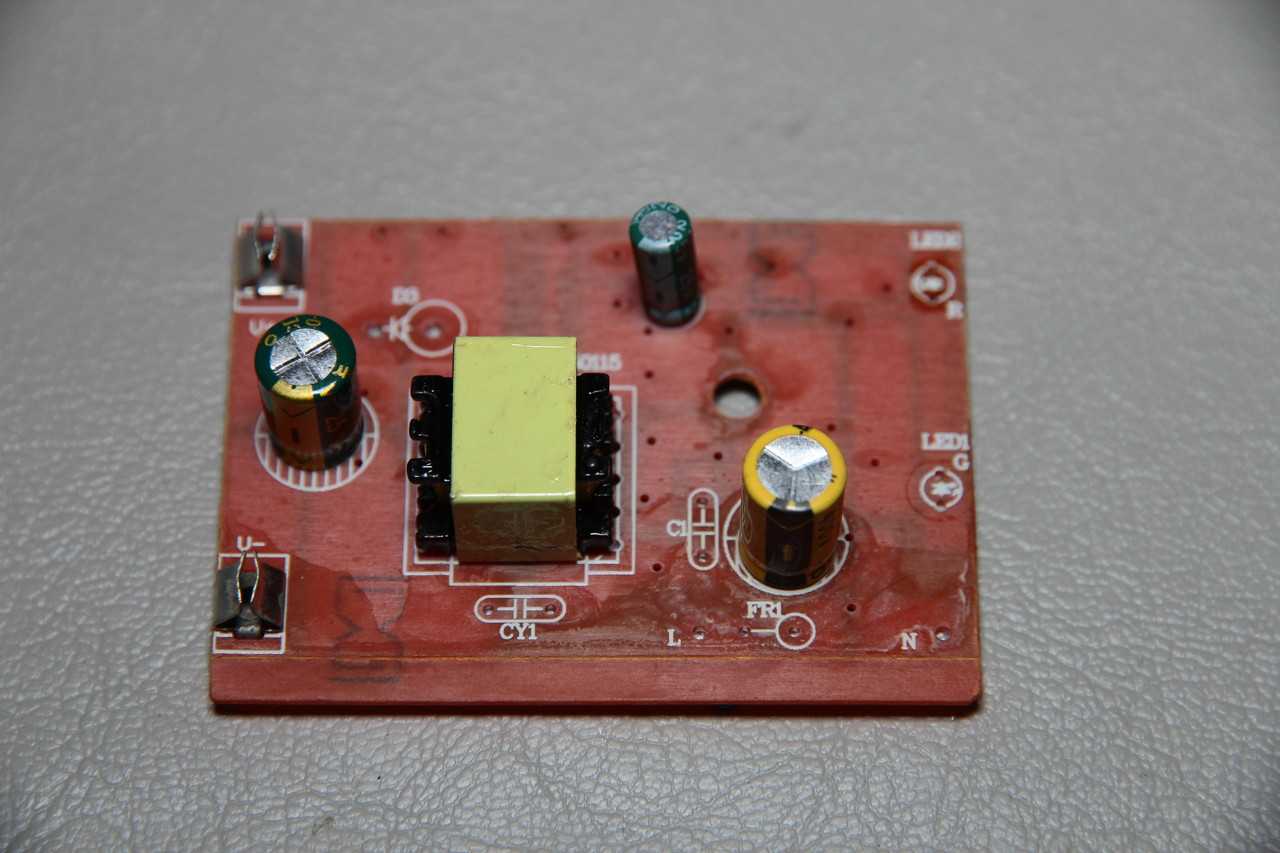

これが充電器から取り出して移植した基盤
LEDは単体でもともとの位置にUVレジンで固定基盤の固定は基盤の空きスペースに穴を開けてもともとのネジで固定
さて、充電してみましょう…

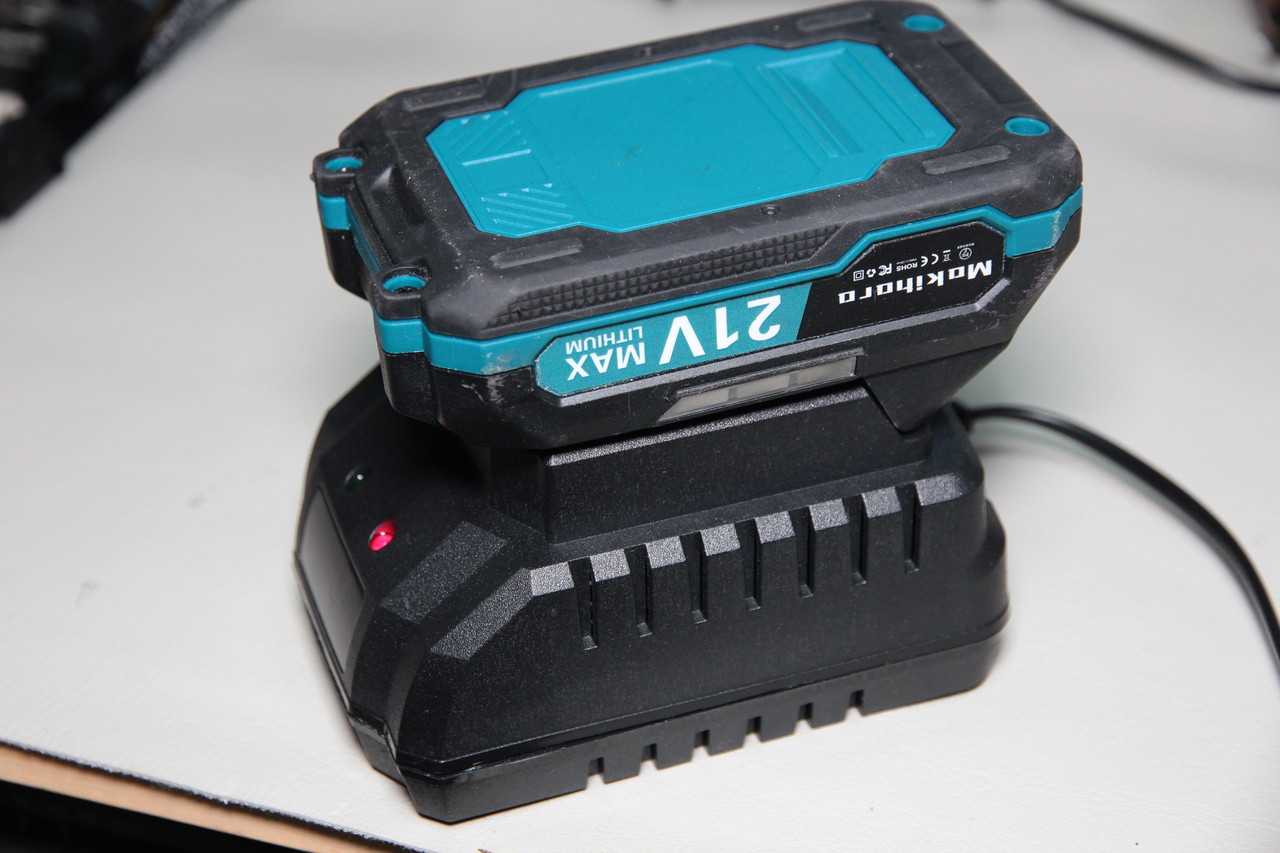

バッテリーを繋げば充電中を示す赤LEDが点灯
10V程度という電圧からして18Vのバッテリーに充電できるわけ無いですが
ある程度時間が経過して充電完了すれば…

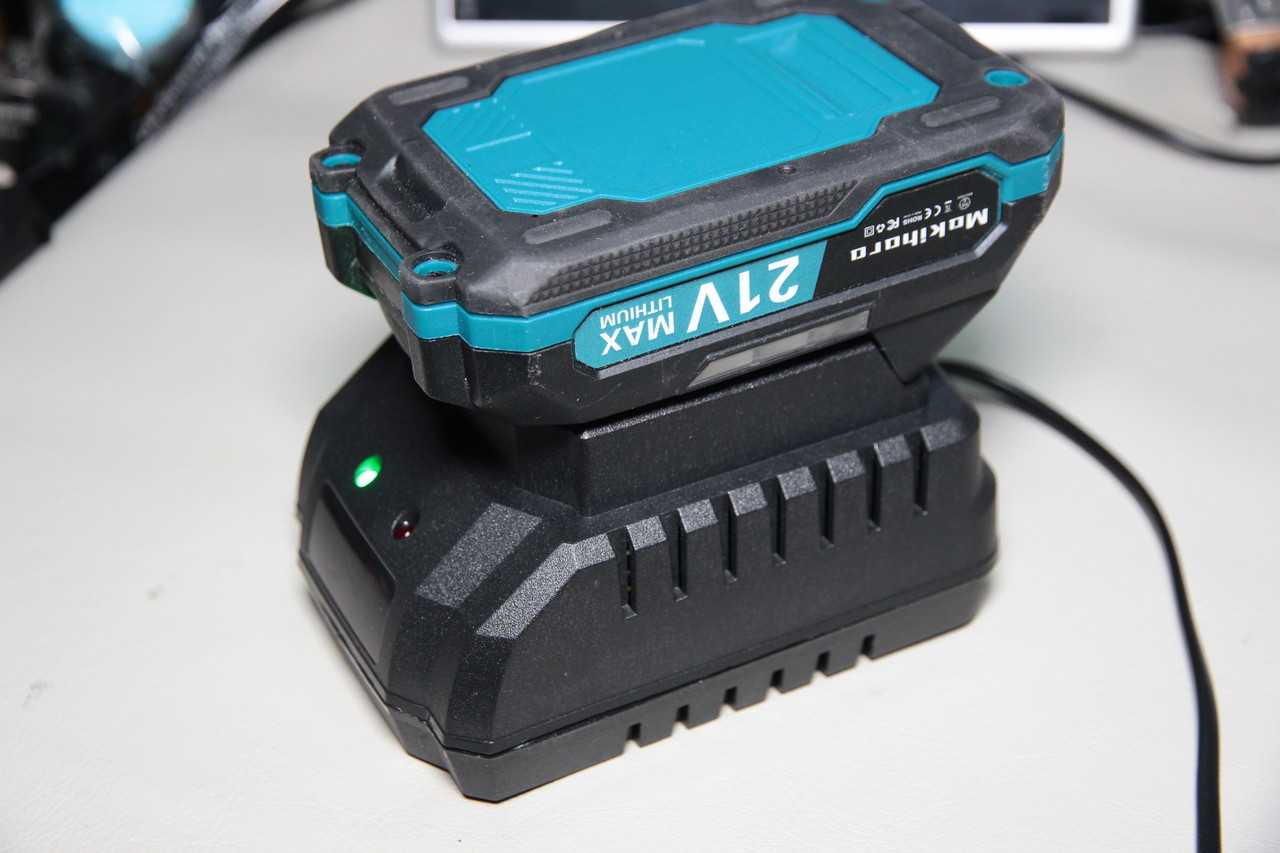

緑のLEDが点灯して充電完了＼（^_^）／
こっちで処分してくださいということなので、筐体だけ廃物利用しても良いでしょう？
本当は返送するべきでしょうが、商品代よりも返送料のほうが高くついちゃいますからね
AliExpressでも返送料無料で頑張ってますし
この充電器も 先に買った2本用 ももっと言えば 単体で買ったバッテリー や
インパクトレンチ のバッテリーの充電器もバッテリー側のBMSに頼り切った作りみたい
…うん、きっとバッテリーに入っているBMSがとても高性能なので
適当に電流を制限してやれば、あとはバッテリー側でなんとかするでしょ…
と言う感じなんだろうね(^^ゞ
ということで、マキタ互換の1本用充電器に不具合があったので返品処理したら
こちらで処分してくれということだったので廃物利用で充電器に仕立て上げてみた
というお話でした
