2019.09.03
XML
カテゴリ: ものづくり
レーザー加工機で「2億倍分子模型定規」を製作しました。


以前、金型屋さんにお願いして作ってもらった、「2億倍分子模型定規」と同様1400円で販売します。

レーザー加工機は「HAJIME CL1+」という機種です。
レーザー加工機HAJIME CL1+始動しました →2019/8/6ブログ
この機種のコントロールはHARUKAというWindowsのソフトで行います。
カットは赤、刻印は黒で製図します。
そこで、Windows ノートパソコンを買いました。
中古ですがそこそこ速いノートを買いました(1万円) →2019/8/31ブログ
手元にあった「花子2004」というドローソフトで作図し、*.svgで保存、加工機コントロールソフトHARUKAに転送して刻印、カッティングしました。
正確なサイズでカットできるのか不安でしたが、「花子」とはいえ誤差は最大0.3mmでした。

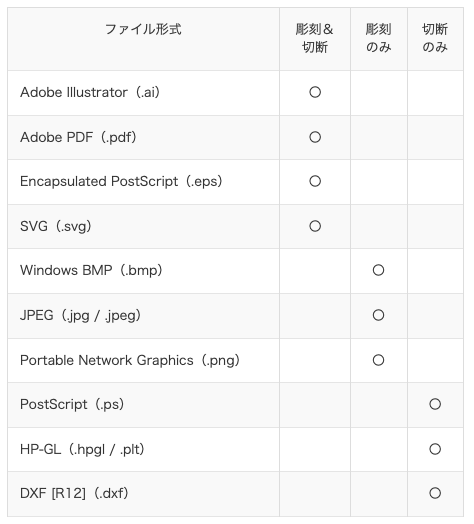

HRUKAが読み込めるファイルは

(https://www.oh-laser.com から転載)

 さて、この定規の材料はMDF材(木材チップを接着剤で固めたもの)6mm厚です。
HARUKAには様々な厚みのMDF・各種木材・紙・アクリル板がプリセットしてあり、パラメータを試行錯誤で決めることなく、すぐに作業に入ることができます。
 MDF材の問題はかなりのススが下にあるハニカムに残ることです。プリセットされたパラメータを微調整して、無駄なススが出ないようにすることが必要でしょう。

はじめに刻印します。レーザーの強度を落として、表面を焼いていきます。
A4サイズの木片を刻印するのに80分前後かかりました。

カッティング時間は17分です。
