2013.10.12

DSO-Nanoの復旧

(2)

カテゴリ：スターウォッチング

Meade LX-80のエンコーダーの修復にあたって、高速回転時の状況をオシロで確認しておきたい。
以前、煙が出て部品が燃えたDSO-Nanoですが、回路図がネット上にあり、焦げた部品が判明しました。

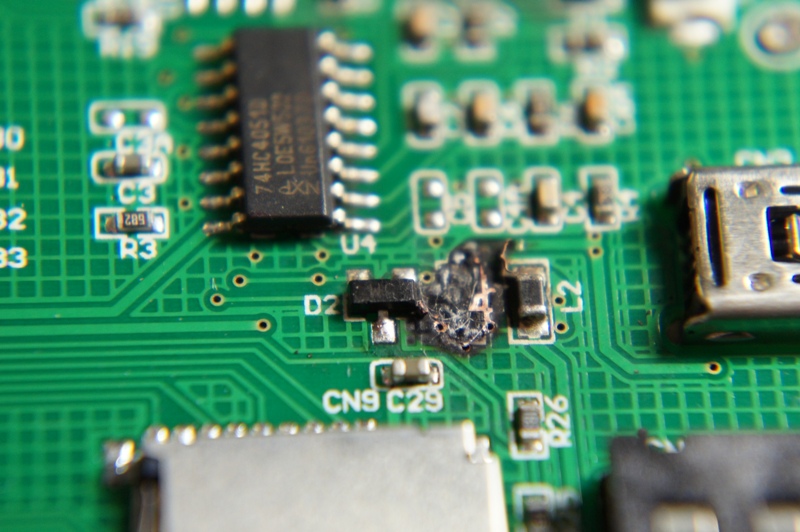

回路図上のL3で、インダクタの様です。

基板がえぐれるほどの損傷です。

インダクタなら、なくても良いかとブリッジしてみましたが、修復できませんでした。
こうなると、他の部品が損傷しているに違いありません。もっとも疑われるのは、USBから電池に充電するLTC4054とその周りの部品の損傷です。
こうなると互換部品を調達して修理するのですが、面倒なので、先送り、今回は簡易修理としました。

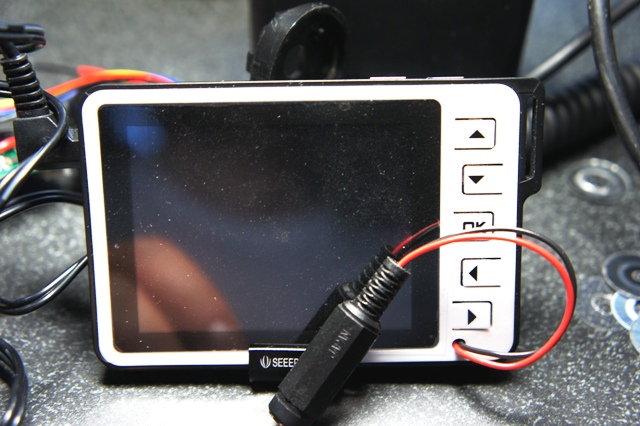

USBからの電源、充電池からの電源をすべて断ち、外部電源に変更しました。
