2013.10.30
カテゴリ： スターウォッチング
熱で変形した樹脂製のギアボックスを修復したい。
ギアボックス全体を金属製にしたいところですが、ギア間隔の調整が面倒なので、次回壊れたら本格的にギアボックスの置き換えを考えることにします。今回は、樹脂製のギアボックスのうちモーター台座の部分を切り落として、金属製に置き換えることにしました。
材料は加工のしやすい1.5mm厚のアルミですが、強度も考慮してL型アルミアングルを東急ハンズで調達しました。

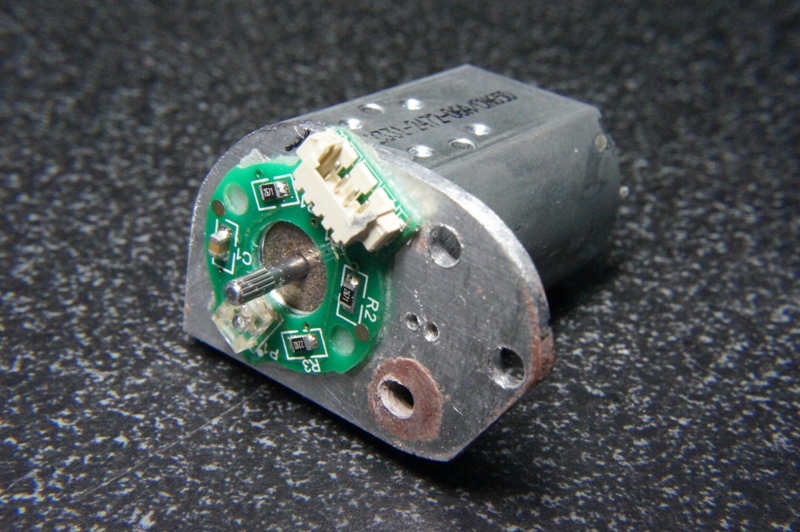

赤道儀本体のケースと干渉する部分をカットすると、この様な形状になってしまいました。

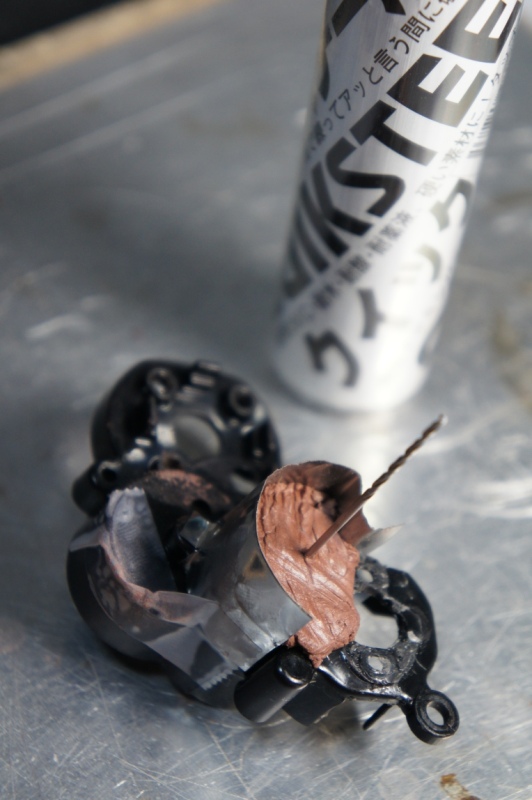

無傷のDECモーターギアケースで型取りして、クイックスチールでの複製も考えましたが、今回の修理では、アルミ台座を樹脂製のギアケースに取り付けるための高さ調整に用いました。

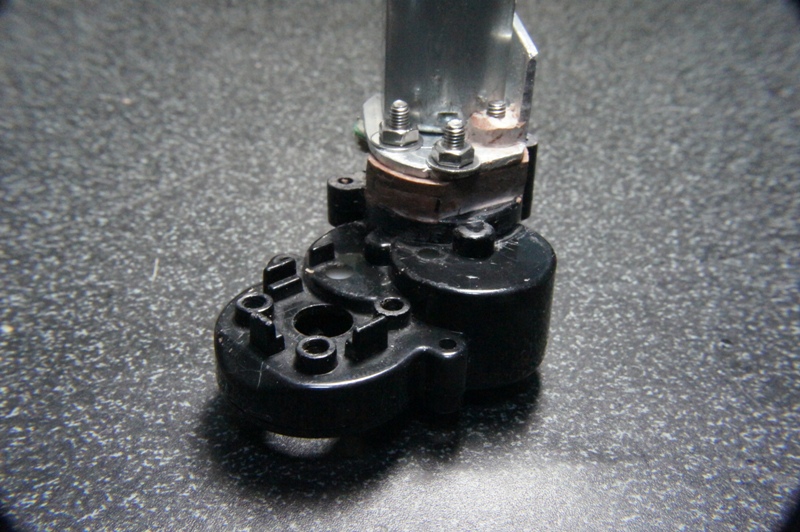

ほぼ予定していた修理のイメージどおりにモーター台座部分のみですが、アルミ製への置き換えが完了しました。

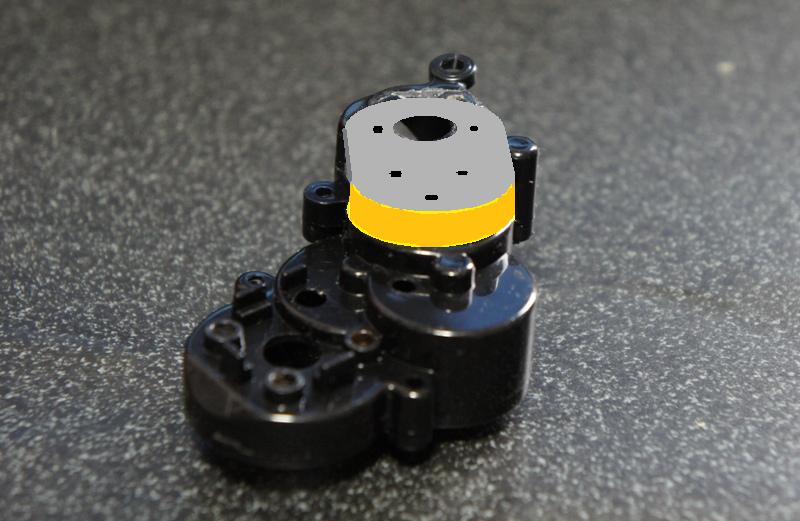

上：修理イメージ 下：実際の修理後
L型なので、強度には問題なさそうです。また放熱板としての機能も期待できます。
今回は、ギア鳴りの少ない距離で調整しました。
でも解決しなければならないのが、再発予防です。
金属製に置き換えたので、次回は樹脂が溶けてのギアボックスの変形はないかわりに、モーター自体が壊れるか、FETに故障が及ぶものと思われます。

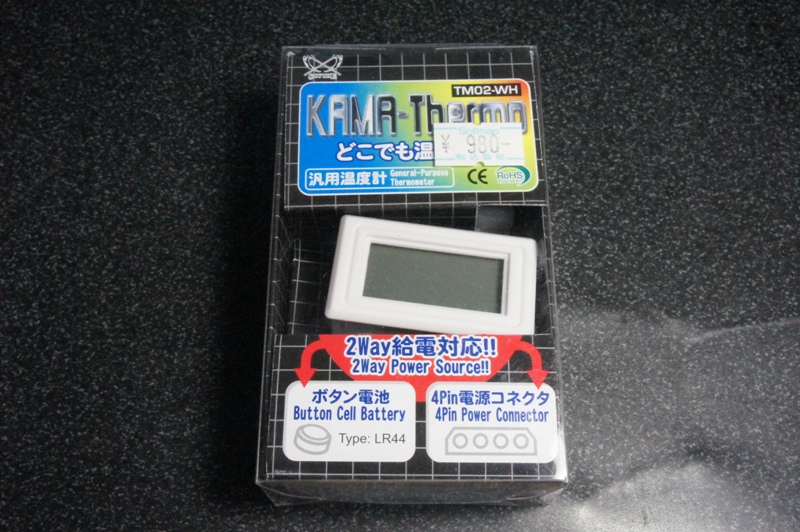

負荷が小さい場合と大きい場合でモータの温度がどの程度上昇するのかをモニターして、高負荷時にのみ温度上昇するなら、緊急停止回路の増設も検討しなければなりません。
続く
追記：2013/11/3
モターとピニオンの情報

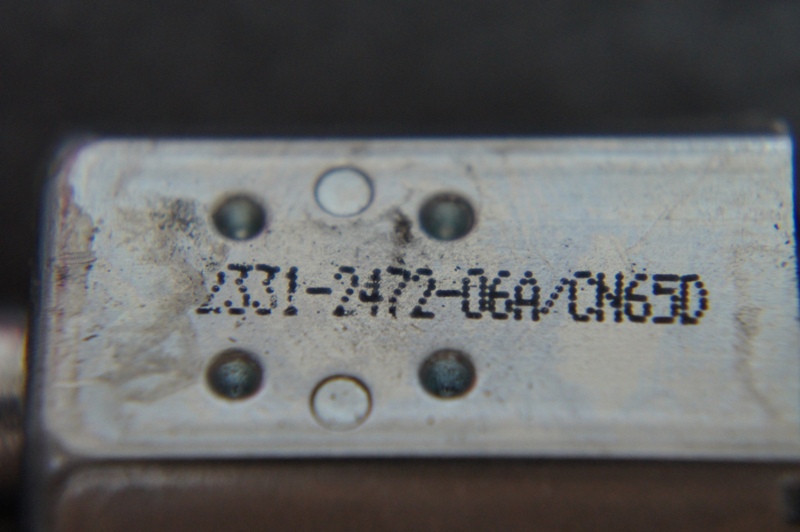

モーターの型番からメーカーを探しましたが判りませんでした。

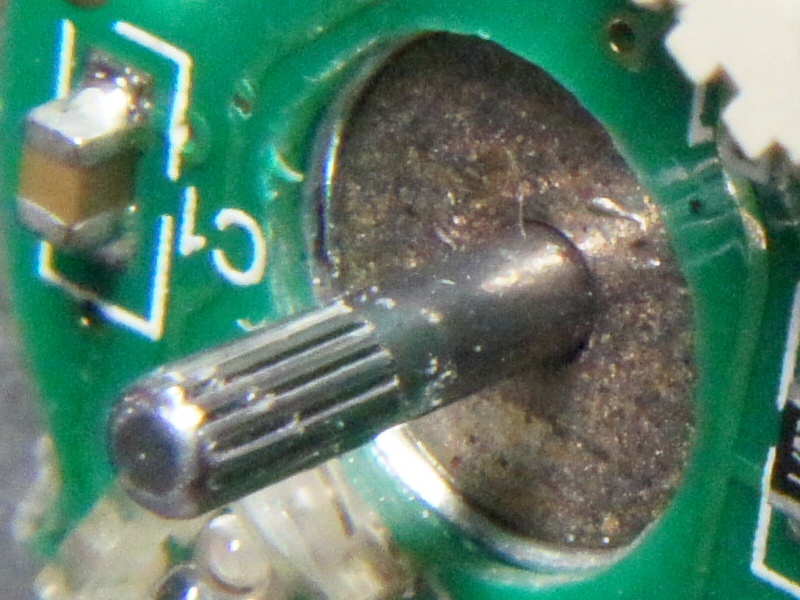

モーター軸には滑り止めの加工があります。軸径は2.0mmです。

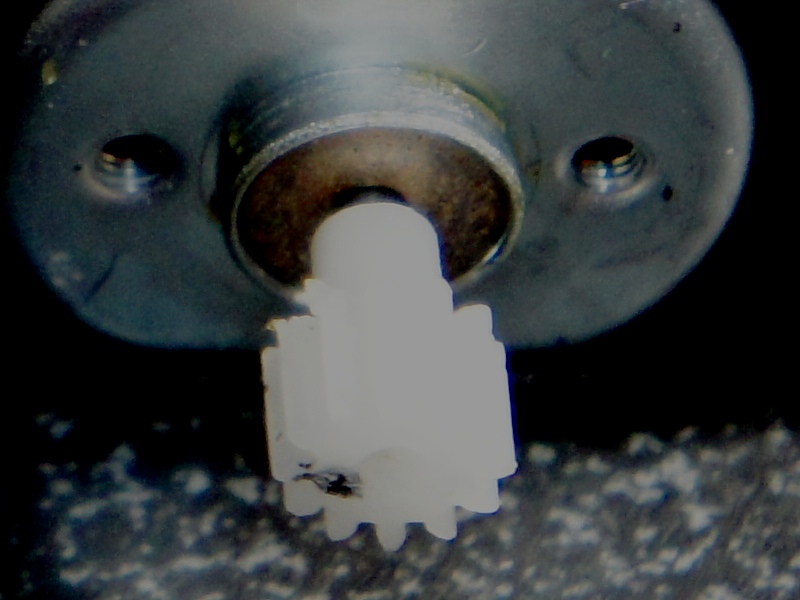

ピニオンは2mmのモーター軸に直接刺さっています。首の様なピニオンギアの下部分は、エンコーダーディスクの刺さる部分で径3.6mmです。
ギアボックス全体を金属製にしたいところですが、ギア間隔の調整が面倒なので、次回壊れたら本格的にギアボックスの置き換えを考えることにします。今回は、樹脂製のギアボックスのうちモーター台座の部分を切り落として、金属製に置き換えることにしました。
材料は加工のしやすい1.5mm厚のアルミですが、強度も考慮してL型アルミアングルを東急ハンズで調達しました。
赤道儀本体のケースと干渉する部分をカットすると、この様な形状になってしまいました。
無傷のDECモーターギアケースで型取りして、クイックスチールでの複製も考えましたが、今回の修理では、アルミ台座を樹脂製のギアケースに取り付けるための高さ調整に用いました。
ほぼ予定していた修理のイメージどおりにモーター台座部分のみですが、アルミ製への置き換えが完了しました。
上：修理イメージ 下：実際の修理後
L型なので、強度には問題なさそうです。また放熱板としての機能も期待できます。
今回は、ギア鳴りの少ない距離で調整しました。
でも解決しなければならないのが、再発予防です。
金属製に置き換えたので、次回は樹脂が溶けてのギアボックスの変形はないかわりに、モーター自体が壊れるか、FETに故障が及ぶものと思われます。
負荷が小さい場合と大きい場合でモータの温度がどの程度上昇するのかをモニターして、高負荷時にのみ温度上昇するなら、緊急停止回路の増設も検討しなければなりません。
続く
追記：2013/11/3
モターとピニオンの情報
モーターの型番からメーカーを探しましたが判りませんでした。
モーター軸には滑り止めの加工があります。軸径は2.0mmです。
ピニオンは2mmのモーター軸に直接刺さっています。首の様なピニオンギアの下部分は、エンコーダーディスクの刺さる部分で径3.6mmです。
