ジオラマ全容
ぎゅっさんさんのご要望に答え、昨日の日記で紹介した８０系の写真のバックになっているジオラマの全容を公開します。見て後悔しないように！やっちゃった、おやじギャグ（公開←→後悔）サイズは600×300mm、ベースは発砲ウレタンです。山の部分は新聞紙＆トイレットペーパーで出来ています。滝と川は模型用のパラフィン（ろう）を着色したものです。レールはカトーのユニトラックを使っています。一番苦労したのはやはり滝の部分にパラフィンを流すところですね。後はターフ、コースターフを砂をパラパラと。そんな感じで作っています。風景を立体で作るのはなかなか難しいものです。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月30日
コメント(4)
-
Ｂトレイン８０系入線！
昨日、Ｂトレインショーティー８０系４両セットが届きました。早速組もうと思ってのですが、職場の歓送迎会があり、酒気帯びでしたのでカッターで手を切ってはいけないと思い断念しました。パワーパックが全部売れてしまったので、今日は、アキバまで仕入れと思ってのですが、コレも娘からラブベリやりた～いとせがまれ、アキバも断念。二日連続断念続きでした。さて、８０系です。開封したところです。４両編成お決まりの構成です。組み立てたところ。今回バックに使ったのは鉄道模型を始めて間もない頃に作ったジオラマです。トンネル、滝、川がテーマの作品です。組み立てレポートです。再販４両編成では快心の出来でしょう！塗装もムラがなく、塗り残しもありません。はめ込み具合もゆるからずきつからずちょうどいい感じ。お面はノーマル、初期更新車、１次車更新（３枚窓）の３種類付属していて、説明書にはなにやら書いていましたが、その辺にはまったく興味がなく、らしく見えればよしの僕。一番気に入ったお面を選択しました。３セット買ってすべてのパターンを作るのもありでしょう。Bトレインショーティー80系湘南電車（4両セット）ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月29日
コメント(10)
-
おかげさまで完売。
みなさまのおかげをもちまして、Ｂトレイン用スタンダードタイプパワーパックキット「PPK-STD001」と、Ｂトレイン用スタンダードタイプ小型パワーパック「キハパ１０１」は完売いたしました。誠にありがとうございます。次回の再生産は未定ですが、今度のゴールデンウィーク中に何とか増産したいと思います。なにせ本業のサラリーマン傍らで、コツコツと作るもので・・・。このスタンダードタイプはシンプルかつ小型で、自分でもお気に入りで使っています。キットや裏蓋を開けていただくと「コレだけで走るの？」と疑いたくシンプルさがあります。また、機会がありましたら、宜しくお願いしたします。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月27日
コメント(6)
-
Ｂトレイン80系湘南電車発売開始！
僕が待ちに待っていたＢトレインショーティー80系湘南電車（４両セット）が発売となりました。早速、アフィリポイントを使わせていただき発注しました。到着が楽しみです。４両再販シリーズなので出来栄えがどうか解りませんが、届いたらレーポートしたいと思います。このモデルは、Ｎ化＆光らせを是非やりたいですね。いつもはつけないパンタグラフもおまけしちゃおうかな。Bトレインショーティー80系湘南電車（4両セット）希望小売価格 1,680円 （税込）のところ ２０％OFF 1,280円 (税込1,344円) 送料別※電車市場※ 湘南電車の愛称で長く親しまれた国鉄８０系が４両セットのＢトレインで登場！独特の湘南型の正面や半流3枚窓の前面も付属してバリエーションが楽しめます。従来の客車列車の置換えの本格的な「電車」として登場し、東海道山陽本線では普通や準急列車で活躍、晩年は飯田線で最後まで走りつづけました。 初期3枚窓（半流）・200番台・更新車の３種類の前面付 側面窓はアルミサッシタイプ クハ86+モハ80+モハ80+クハ86の4両編成 リアルな台車のHGフレーム仕様 取扱説明書と車番ステッカー付き 組立はハメコミ式キット。接着剤不要で手軽に作れます 別売の動力ユニットなどを用いて手軽にＮゲージとして走行させることが可能です バンダイ製もうひとつご紹介。僕は集めてませんが、マニアにはたまらんと思います。ワーキングビークル日本通運セット希望小売価格 2,415円 （税込）のところ 20％OFF 1,840円 (税込1,932円) 送料別※電車市場※世界最大の総合物流企業「日本通運」から物流の根幹を担うトラック5台と、1/150サイズのフィギュアやアクセサリーがついた楽しいセット。ＢトレインやＮゲージ、情景ジオラマのアクセントとして最適です。 下記5車種（1台ずつ）と情景フィギュア付 ・HINO PROFIA FN(6×2) CARGO（ペリカン便） ・ISUZU FORWARD CARGO FRR（ペリカン便） ・ISUZU GIGA FX2（航空仕様） ・HINO RANGER-PRO CARGO FD（航空仕様） ・HINO PROFIA FN(6×2) CARGO（海運仕様） バンダイ製 僕が見たときには残りがすでに１１個。お早めにどうぞ！ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月26日
コメント(9)
-
街コレ５弾レポート（４）消防署編

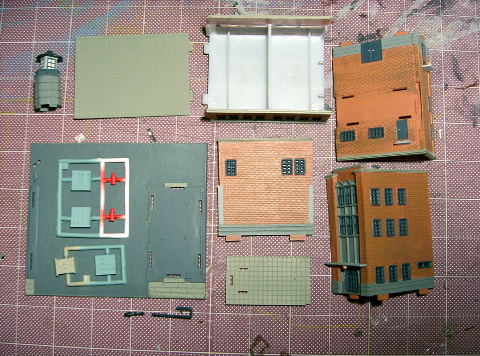

トミーテック街並みコレクション第５弾のレポートの第４回目です。今回開封して出てきたのは消防署でした。街にはなくてはならないアイテムですね。部品点数は割りと多いほうでした。赤レンガ作りの古風な消防署。車両置き場の中の古びたロッカーが泣かせます。屋上の望楼もイイ雰囲気をかもし出しているのですが、曲がっているのがちょっと残念。1/150の消防車と救急車は配置したところです。今度アキバにいったときに物色してくることにしましょう。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月25日
コメント(4)
-
続・113系光らせ計画（１）～納得いかない編
１１３系の光らせ計画は何とかヘッドラト・テールランプ・室内灯が光るようになり、一段落。でも、イマイチ納得がいかない・・・。ということで、反対側の先頭車？最後尾車？を使って再チャレンジです。うまくいったら、前回のものにも改良を加えましょう。結構改良ポイントがありますね。 １．ヘッドライト、テールランプの遮光性アップ。 ２．ヘッドライト、テールランプのちらつき防止。 ３．運転席の遮光。 ４．集電台車の改良。こんなところでしょうか。今日はヘッドライト、テールランプにＬＥＤの光を通すためのレンズです。上の写真のように透明プラ棒をライターであぶって曲げました。左右のライトのピッチと曲げのピッチをあわせるのに一苦労。まだ、ちょっとずれていますが、こんなもんで。センターの切り込みに透明エポキシボンドを使ってＬＥＤを接着します。今日は、ここまでです。さて、自動加減速機能付きのパワーパックですが、アキバに行ってコンデンサーを何種類か買って再度実験してみました。HAKKINYANさんのところでも同じ回路でいろいろと実験を進めていて、470μF16Vで落ち着いたとのことです。僕もコンデンサーをとっかえひっかえ実験してみたのですが、結局、HAKKINYANさんと同じ470μF16Vで落ち着きました。もう少し電流の耐圧に幅を持たせて470μF25Vと思ったのですが、コンデンサー自体がでかすぎて、他の部品と干渉。結局470μF16Vになりました。Ｂトレでは低速域での発進をしようとすると、走り出すまでに結構時間がかかりますが、惰行運転では、よいフィーリングとなりました。Ｎゲージとの共用性も考え、商品としては妥当なところではないかと判断しました。ちなみに16V以上のＡＣアダプターで電源供給すると、コンデンサーから火を噴く可能性がありますので、注意してくださいね。当初予定していたより、コンデンサーのサイズが大きくなりましたので、部品が混みすぎています。火を噴いたらまずいもので、もう一度、基板設計をやり直したいと思います。発売はもう少し先になります。申し訳ございません。いましばらくお待ちください。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月23日
コメント(11)
-
鉄玩フリマショップにパワーパックを出品しました。
今回の商品はキットで発売していたものの組み立て品になります。以前発売していたminiより大きいW75×D50×H30mmです。Ｂトレイン１両の長さは60mmですので、大きさは想像できるかと思います。品番は「キハパ１０１」今までかっこつけてアルファベットでしたが、鉄道らしく？こんな品番にしてしまいました。Ｂトレイン用スタンダードタイプ小型パワーパック キハパ１０１機能はスタンダードなスピード調整と前進／後退のみ。お値段は2,980円です。５台用意しました。ＡＣアダプター（12V1A）・ターミナルケーブル付きさて、今後展開です。キットの方はおかげさまであと残り１台となりました。加工済みケース付きキットはこの１台で終了する予定です。キットについては、購入していただいた方のオリジナリティーを出しやすいように、加工ケースとＬＥＤは付けずに、プリント基板と電子部品、ＡＣアダプター、説明書としたいと考えています。お値段も下げる予定です。組み立て済み品は、以前日記で紹介した自動加減速機能付きのパーワーパックの生産に入っています。とりあえず３台。ただし、このパワーパック、とってもクセがあります。Ｂトレでは楽しめますがフルのＮゲージでは？？？かもしれません。ご購入を検討の方は走行レポートを読んで、もう一度考え直して下さい（笑。使いようによってはおもしろい運転が体感できます。ただいま製作中！売るほうがこんなことをいっていいのかな（爆。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月20日
コメント(8)
-
街コレ５弾レポート（３）劇場編
トミーテック街並コレクション５弾レポートの３回目です。本日開封して出てきたのは劇場でした。部品の一覧です。今回はビール部品が少なく、プラ部品で看板が付いています。看板は外れやすいので接着剤を使ったほうが良さそうです。そうそう、こんな感じですよね。故郷にも劇場と言うか映画館がありまして、こんな感じでした。なにせド田舎なものですから、子供向けのマンガのロードショーは、春休みロードショーが夏休みに廻ってきていました。すぐ見たい映画はワザワザ汽車に乗り３時間半かけて札幌まで見に行きましたね。今だったら話題の最新作はレンタルＤＶＤの方が早いかもしれません。最近、映画館に行ったのは娘にせがまれ、プリキュア・マックスハートの映画。なんだかなぁ。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月20日
コメント(4)
-
街コレ５弾レポート（２）銭湯編
トミーテック街並みコレクション第５弾レポートの第２回目です。今日開封して出てきたのは銭湯でした。昨日の駅前旅館より部品点数が若干多めですが、このモデルも５分とかからず組み立てることが出来ました。僕がちいさいころ、小学校の低学年ぐらいだったと思います。内風呂が壊れたことがあって、しばらく銭湯を使ったことがあります。広い浴槽、熱い湯、響き渡る桶の音。そして富士山！女風呂の方から「もうそろそろあがるよ～」とお母さんの声その頃が懐かしくよみがえってきます。風呂上りに飲むビンの牛乳がたまりませんね。何でみんな腰に手を当ててフルチンで飲んでるんでしょう。ご幼少ころの僕には不思議でたまりませんでした。おじさんとなった今ではその良さが十分に理解できます（笑コレはイイです。アフィリエイトの儲け根性抜きで。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月18日
コメント(10)
-
沿線火災
通勤の帰りのことです。いつも埼京線と西武池袋線を利用しているのですが、池袋で埼京線を降り、西武に乗り換えようとしたときです。なぜか東京メトロ有楽町線が異常に混んでいました。事故でもあったのかなぁと思いつつ、西武の改札まで行くと「池袋」と「椎名町」の間の沿線で火災があった様で、西武線はストップしていました。消火完了で安全確認中とのことでした。池袋で携帯から家に電話を入れたのですが、話の途中でバッテリー切れ。何でこんなときに・・・。話が中途半端だたので変に心配していないかなぁと違う心配をしたりしました。車内はぎゅうぎゅう詰め。朝のラッシュよりきつかった。乗った車両はモハだったので、モーターの音がいつもより激しい！いつもよりスピードを出しているようで、揺れること揺れること。かなり体力も消耗しました。思わず帰りがけに缶チュウハイを買ってしました。有楽町線が込んでいたのは振り替え輸送をしていたからですね。西武池袋線と地下鉄有楽町線は相互乗り入れをしていますので、東京メトロ有楽町線の池袋から小竹向原経由で練馬で西武池袋線に乗り入れることが出来ます。火災のあった池袋と椎名町の間はスルーできるわけです。しかしこの路線、便利そうで何気に不便だったりします。乗り換えはしますけど西武の池袋を経由したほうが速くて便利。なんだかなぁ。もう何年かすると今建設中の都営１３号線にも乗り入れるとのこと。池袋からは山手線と平行して明治神宮前までつながるようですが、さて、その利便性はどうなんでしょう。何気に期待しています。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月18日
コメント(6)
-
街コレ５弾レポート（１）駅前旅館
トミーテック街並みコレクション第５弾のレポートの第１回目です。今回開封して出てきたのは駅前旅館です。備品はたったのコレだけ。５分もかからず組み立てられます。なかなかイイ雰囲気をかもし出しているじゃあ～りませんか。裏側はビニール製の細かい部品がありますのでなくさないように注意してください。外れることもありそうなので、ビニール用のボンドで固定したほうが良いかもしれませんね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月17日
コメント(10)
-
街並みコレクション第５弾届く
今日街並みコレクションの第５弾が届きました。もちろん、大人買い。楽天スーパーポイントを使わせていただきました。皆様、ありがとういございます。最近ジオラマがすっかりご無沙汰してますので、少しはまた再開したいなぁと思う今日この頃です。そういえば去年作りかけていた「田植え」がまだ途中だったような・・・。すっかり挫折しています。今回のトミーテックの街コレ５弾は消防署や旅館、銀行などの大型建物のモデルですね。実を言うと第４弾の駅編も欲しいのですが、楽天ショップでは売り切れになっていて残念です。この1/１50のモデルはバインダイからも私の街シリーズが出ていますが、街コレの方が数段イイですね。Ｂトレ用のジオラマにはもってこいのアイテムです。これから開封して組み立てて・・・８箱あるので、これから８回分の日記のネタに困らないわけで・・・。前に似たようなことやったぁ。鉄コレ第１弾でした。そういえば第２弾はまだ買っていませんでした。購入は検討中です。 街並みコレクション第5弾インナーBOX(8個)販売 鉄道コレクション第2弾ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月16日
コメント(7)
-
１１３系光らせ計画（１２）室内灯編
１１３系光らせ計画１２回目です。まずは集電から。上の写真のように改良しました。前回の集電したときは、車輪の転がり抵抗と台車の回転抵抗が問題となりました。車輪の転がり抵抗ですが、やや抵抗感があるものの、何とかいけそうなレベルです。台車の 回転抵抗は、この方法で前よりかなりよくなりました。集電シューは厚さ0.1mmの銅板を使っています。早速ボディーを取り付けテストです。パワーパックの前進でヘッドライト＋室内灯パワーパックの後退でテールランプ＋室内灯初回の製作としてはこんなもんでしょうか。ちなみに、Ｂトレイン対応小型動力ユニットを使って走らせてみました。もちろん、動力ユニットにはウエイトを積んでいます。カーブにさしかかるとＬＥＤのちらつきが見られます。コンデンサーを咬ませるあるので、チカチカというよりフワフワと揺らぐ感じです。やっぱり、走行抵抗が大きいですね。動力台車がスリップします。それと低速域に入ると室内灯が暗くなります。多分、コンデンサーに充電しきれないのが原因と思われます。も少し改良が必要ですね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月15日
コメント(5)
-
娘の机が到着
一昨日、娘の机が到着しました。新品ではなく、近くのシルバー人材センターでやっているリサイクルショップで買ったのですが・・・。どうせ小1から机で勉強するわけないし、スペースも取るので最初は机を買うつもりはなかったのですが、値段をみて衝動買いをしてしまいました。これで、3,500円です。安いでしょう。ガラス板も付属です。僕の作業スペースが足りなくなったら借りることにしましょう（爆。蛍光灯スタンドも買わなきゃ。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月15日
コメント(5)
-
１１３系光らせ計画（１１）室内灯編
１１３系光らせ計画室内灯編の１１回目です。だいぶ形になってきました。ＬＥＤにレンズを取り付けたところ。ＬＥＤはφ3mmの白色ＬＥＤ。レンズはφ3mmのプラ棒を加工したものです。とりあえずＡＣアダプターをつなぎ、光られせて見ました。左の写真のようになります。ＬＥＤの部分はアルミテープで遮光してあります。屋根裏にもアルミテープを貼り、光が反射するようにしました。うなぎ登りさんのご指導です。ありがとうございます。車両に組み込んだところ。写真ではちょっと分かりにくいですが。ヘッドランプ、テールランプの加工をしたお面に取り付け配線です。次は再び給電です。光らせ計画（５）でご紹介しましたが、改良しなければならなっかたので保留していた部分です。さて、どうなることでしょうか？次回をお楽しみに！ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月14日
コメント(8)
-
１１３系光らせ計画（１０）室内灯編
行き詰っています。う～ん・・・・・・・・・。とりあえず、抵抗器を定電流ダイオードに替え、ＬＥＤをつけました。思惑通り、供給電源の極性を変えても点灯します。ここまではよかったのですが、照明の代わりになるプラ棒の光の抜け具合がイマイチで、暗い感じがします。ＬＥＤの位置を変えて見たりしたのですが、イメージ通りの光り方をしてくれません。これからプラ棒のカットの仕方とか思考錯誤したいと思います。やってるうちにボロボロになっていくんだなぁ～、これが・・・ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月12日
コメント(12)
-
１１３系光らせ計画（９）室内灯編
HAKKINYANさん蚊からの質問を踏まえ、１１３系光らせ計画（８）室内灯編の補足説明です。僕たちがやっている電子工作で使う抵抗器はカーボン抵抗というもので、標準的なものは1/4Wタイプのものです。この1/4Wというのは電力範囲のことで、何ワットの電気を流すかで選択します。でかいものですと1Wとか3Wのものあり、カーボンではなく、セメント抵抗だったりします。鉄道模型を扱うにはカーボン抵抗で十分耐えられるかと思います。写真上が1/6W、下が1/4W 1/4Wが一番よく見かけるタイプ今回は狭いスペースに収めるため、小さい1/6Wを使いました。この抵抗器、1/4Wでも1/6Wでも大きさだけで実用上問題ないと思われます。以前、ＬＥＤよりもっと大きな出力を必要とするパワーパックを作ったときに1/6Wを使ってみましたが、壊れませんでした。今回はＬＥＤの順方向電流の調整に抵抗を使いましたが、抵抗値の計算で430オームというのは供給電圧が12Vのときです。スピードを落とすと低速域では暗かったり、光らないかもしれません。また、12VのACアダプターではなく15VなどのACアダプターで最速にするとＬＥＤが壊れるかもしれません。その対応策は抵抗の代わりにヘッドライト・テールランプでご紹介した、定電流ダイオードを使うと解決します。定電流ダイオードは何があっても定電流ですから安定した光りが出ます。15mAか20mAが標準的なところです。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 したっけね！
2006年04月12日
コメント(9)
-
１１３系光らせ計画（８）室内灯編
今日はＬＥＤを使った室内灯回路の紹介です。まずは回路図からです。レールに流れる電流は前進と後退でプラスとマイナスが逆向きになります。ところがＬＥＤはダイオードの一種ですから一方通行です。前進でも後退でも光らせるためには電流の流れる方向を一定にしなければなりません。これを行うのがダイオードのブリッジ回路です。上の回路図では点線も囲まれた部分にあたります。この４つのダイオードのおかげでレールに流れる電流の極性が変わっても、常に一定方向の電流が流れるようになります。本当は交流を直流に直す回路です。ところが実際にダイオードを４つも組み合わせるのはめんどうくさい。そこで登場するのがこの回路がワンパケージになったブリッジダイオードです。途中のコンデンサーは走行時のちらつきを押させるために入れています。蓄電をしておいて、多少レールから給電が途切れても電流を供給できるようにしたものです。もう少し容量が大きくても良いかもしれません。ＬＥＤは白色ＬＥＤで順方向電圧は3～3.6Vですので、20mA流すためには430オームの抵抗を入れます。今回は430オームが手元になかったので470オームを使いました。電流値は約17.8mAになるのでちょっと暗めです。上の写真は部品の構成です。左から白色ＬＥＤ直径3mm、電解コンデンサー100マイクロＦ25V、抵抗470オーム1/6W、ブリッジダイオードとなっています。上の写真が組み上げた回路。スペースを節約するためにラグ板や基板を使わず空中配線になっています。この続きはまた今度。お楽しみに。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月11日
コメント(2)
-
２月のアフィリエイト成果は？
２月分のスーパーポイントが付与されたので成果報告です。 クリック数 3,758回 売上件数 75件 売上金額 542,175円 成果報酬 5,607 ２月分アフィリエイト成果報酬 5,096ポイント皆様どうもありがとうございます。このほかに楽天カードの切り替えキャンペーンで3,000ポイントインフォシークポイントメールで数ポイント入りました。合計8,000ポイント超。何を買おうかな？ちなみに４月分は今日現在で、 クリック数 1,929回 売上件数 19件 売上金額 119,861円 成果報酬 1,194ポイントすべり出しはボチボチです。トップページのアフィを細かく分類し、増量しました。Ｂトレイン、鉄道模型に関わる商品が盛りだくさん。ぜひご利用ください。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 したっけね！
2006年04月10日
コメント(5)
-
１１３系光らせ計画（７）室内灯編
自動加減速パワーパックが完成したところで、１１３系光らせ計画を再開します。ちょっと間が開いてしまってので、振り返って見ましょう。Ｂトレインショーティー 113系 湘南色 4両セットこれが今回の光らせ計画のモデルになっているＢトレです。先日、首都圏から姿を消したレアな車両です。再販シリーズとしては比較的出来の良いモデルです。前回までに試行錯誤を繰り返しながら何とかヘッドライトとテールランプの点灯まで出来ました。さて、今回から室内灯に入ります。室内灯はカトーやトミックスからユニットが発売されていますので、それをＢトレ用に改造するのが速いのですが、キハ２８号のこだわりで、一から作り上げていきます。今日は室内灯のランプとなる部分です。直径３mmの軟質スチロール樹脂製の透明プラ棒を２本、上の写真のように加工しました。このプラ棒はヘッドライト、テールランプでも多用したプラ棒です。５mm感覚で楔型の切り込みを入れて、光を反射させるようにしています。市販の室内灯キットでは透明プラ板に楔型の切り込みが入っていますね。 新室内灯セット（カトー・品番11－204）それでは、また次回をお楽しみに。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月09日
コメント(4)
-
自動加減速パワーパック走行レポート
自動加減速パワーパックの走行テストレポートです。今回のレポートのためにテストレイアウトを新たに作りました。900mm×450mmのベニア板をベースに、直線部は固定線路、カーブはＢトレ用のレールを使用。Ｂトレ用のカーブはキッチリR100が出ています。Ｂトレの最小回転半径R100と長めの直線部を持つテストレイアウトです。ストラクチャーなどの配置はせず、ひたすら走るだけの代物です。テスト車両はE231系山手線キハおじさんラッピング仕様Ｎ化車の４両編成。先頭の動力車には約6gのウエイトを積んでいます。自動加減速パワーパックの操作説明です。カ行・惰行・減速･急制動の４モードを走行モードスイッチで選択します。カ行：加速度調整ツマミで指定した加速度で加速して行きます。惰行：惰行運転で徐々にスピードが落ちて行くきます。減速：減速度調整ツマミで指定した減速度でスピードが落ちます。急制動：文字通り、すぐに停車します。カ行運転本来カ行は加速度調整ツマミで指定した加速度で加速して行くのですが、どちらかというとノーマルパワーパックto同様に速度調整に使ったほうが良さそうです。走行中にツマミでスピード調整をすると、ワンテンポ遅れて徐々に加速、徐々に減速という走りになります。スピードが早い方が加速度は高くなります。また、最初に低速域にツマミを設定してから電源スイッチをＯＮにすると、コンデンサーにある程度蓄電されるまで走り出しません。低速域では忘れた頃に走り出すといった感じです。あまり低速にすると走り出さないこともあります。惰行運転スピードが速いほうが長く惰行運転が可能です。低速運転ではすぐに止まってしまいます。設計では100マイクロＦのコンデンサーで蓄電し惰行するのですが、100マイクロＦだと物足りない感があります。今回の走行テストでコンデンサーの値を４種類で変えてみました。設計どおりの100マイクロF、約倍の220マイクロＦ、約３倍の320マイクロＦ、約４倍の440マイクロＦです。コンデンサーの容量を大きくすると、惰行運転ではそれなりに気持ちよく持続じて走行してくれるのですが、カ行運転で低速域にした場合、走り出すまでに３分以上かかることもあり、妥協点を探すと220マイクロＦがよい事が分かりました。ただし、この数値は上のテスト車両を使った場合です。車両の編成やウエイトの量でも違いが出てきます。減速高速で運転してるほうが、止まる時間が長くかかります。逆に低速域では、急制動と変わりません。急制動バッチリ止まってくれます。総評ノーマルのパワーパックとまったく違う感覚で、言葉で表すことが出来ない新感覚のおもしろい運転ができます。運転が難しい分、運転の楽しさが味わうことができ、Ｂトレインの楽しさを倍増させてくれるでしょう。皆様もぜひ作って遊んでみてくださいね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 したっけね！
2006年04月08日
コメント(11)
-
娘、入学する。
今日は娘の入学式でした。ピカピカの一年生です。２４人学級が２クラス。僕の頃は超田舎でも４０人学級が４クラスあったのですが、随分と少なくなりました。いまさらながら少子高齢化を実感させられます。担任の先生は若い男性で見たところまだ２５、６才ってところでしょうか。大丈夫なのかなぁ～と一抹の不安を覚えるのではありますが、先生もプロですので、お任せすることにしましょう。校庭にはここのところの悪天候にもめげない桜が綺麗に咲いていました。この校庭の桜のように強く、可憐な子に育って欲しいものです。ところで、さっきパーワーパックの記事を載せたのですが、数時間たってこの日記を書こうと管理画面を開いたら書き込み方法が変わっていました。チョット戸惑っています。初心者には簡単に写真やフォントを変えられるようになっていますが、僕のようにHTMLをある程度知っている者にとっては、かえってややこしくなったような気がします。楽天さんも、試行錯誤ですね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月06日
コメント(14)
-
自動加減速パワーパックの製作（７）
自動加減速パワーパックの製作の７回目、完成です。プリント基板に電子部品を取り付け、スイッチや可変抵抗などの部品への配線のためのリード線を引き出しました。プリント基板というより配電盤といったほうが良さそうな感じですハンダは苦手、とても汚いイモハンダになってしまいましたケースに組み込んで配線をしたところ。プリント基板のおかげでスムーズに終了。完成！ 電源を入れたところです。電源スイッチは赤のチップＬＥＤが組み込まれています。プッシュして電源をＯＮにするとボタン自体が発光する仕掛け。これまでは電源スイッチと電源ランプを別にしていましたが、これでスペースの節約となり、見映えもよくなりました。ただ、このスイッチ、規格では耐圧3Vとなっていて12Vを流す仕様になっていません。しかし、今のところ30分ぐらい電源を入れっぱなしにしていますが、壊れずに動いています価格も240円と押しボタンスイッチとケース入りＬＥＤを別々買うのとさほど変わりません。このＬＥＤ組み込みスイッチはマルツパーツ館秋葉原店でＧＥＴしました。まだ、走行テストはしていませんが、テスターをつないで電圧をチェックして見ました。イイ感じに作動しています。次回、走行テスト編です。お楽しみにポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月06日
コメント(1)
-
自動加減速パワーパックの製作（６）
自動加減速パワーパックの製作の６回目です。今日はケースの穴あけ作業です。ケースはタカチのSW75です。いつもは黒を使っていたのですが、今回は白にして見ました。まだ、配線はしていませんが、とりあえず部品の仮止めをしてみました。真上からの写真斜めからの写真裏側からの写真基板のビス穴とケース穴のピッチが若干違うようで、ケースがゆがんでいます。ケース穴の径を少し大きくして余裕を持たせることにしましょう。それと、可変抵抗同士がくっついているので、絶縁する必要がありますね。結構狭いので配線が難しそうです。プリント基板ではなく、ラグ板だと入らないかもしれませんね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月04日
コメント(6)
-
自動加減速パワーパックの製作（５）
自動加減速パワーパックの製作の５回目です。今日はケース加工のための治具（ジグ）を製作しました。１点物で作る場合は、ケースに直接寸法を取って穴あけをしてもよいのですが、僕のようにあわよくば製品化して複数台売り出そうと考えている欲張り者はケースひとつひとつに寸法を取って穴あけするのは非常に効率の悪い作業です。そこで、ケースにすっぽりとかぶせることが出来る箱を用意して、その箱にあらかじめ中心になる小さな穴を空けておきます。この箱をケースにかぶせ、小さな穴からドリルでケースに穴を開けてしまいます。そうするとケースにひとつずつ寸法を取って穴あけしなくても、一発で穴あけ加工する中心点に小さな穴が空いたケースが量産できます。あとは、それぞれの穴の径のドリルで穴を広げるだけ。短時間である程度の量産をすることが出来ます。この治具はＰＰシートといってポリプロピレン性の0.3mmぐらいのシートに展開図と描き、穴あけしてからＢＯＸ化したものです。PPシートは１００均で購入。こんなところにも１００均は活躍しています。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月03日
コメント(4)
-
キュアイーグレットのフィギア
娘が今日コンビニで買ってきたフィギア入りのラムネです。ふたりはプリキュア スプラッシュスターのキュアイーグレット。二人のうち、白と青の方ですね。この前までマックスハートをやっていましたが、中学から卒業したので、バンダイの販売戦略の対象年齢から外れ、新シリーズとなり、新たな中学生が主人公になりました。コレがキュアイーグレット。お父さんたち、しっかり覚えておきましょう（笑で、恒例、オヤジの気になるスカートの中身は？ちゃんとはいてました（爆。ふたりはプリキュアSplashStarドール BOX2,100円→2,000円 (税込・送料別)プリキュアSplashStarのメインキャラクターたちがリアルなフィギュアになって登場。制服姿や変身後の2人を並べると、それぞれ「プリキュアが手をつないでいるシーン」や、「おしゃべりしているシーン」が再現できます。 台座はかわいいハート型だよ♪全4種、1BOX＝10個入りポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月03日
コメント(8)
-
自動加減速パワーパックの製作（４）
自動加減速パワーパックの製作の４回目です。今日はケース加工図を作成しました。ケースはいつもの「タカチSW-75」です。W75×D50×H30mmのほぼ名刺サイズのケースを使います。画面ではなんだか分かりませんが、一応、JW-CADで設計して見ました。この図面があると結構便利です。皆様も手書きでも構いませんので、一度図面に落として見ると、部品配置など考えやすく、穴を開けて部品を入れてみてから、あれ？部品が干渉する！なんてことがなくなります。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月02日
コメント(4)
-
３月のアフィリエイトの成果は・・・
３月のアフィリエイト成果です。 クリック：4,952回 売上件数：93件 売上金額：728,481円 成果報酬：8,040ポイントでした。皆様本当にありがとうございます。このうちスーパーポイントに何ポイント反映されるでしょうか、楽しみです。クリックしていただけた方4,952のうち売り上げ件数が93ですから、実に0.32%しか売り上げに結びつかないんですね。商売とは大変なものですね。コレが実際の店舗だったら、30%の粗利だとして、218,544円ですから、店舗の賃貸料と光熱費、梱包、発送などの経費を差し引くと・・・。赤字です。まぁ、実店舗だったらこれだけの来店者を確保するのも難しいと思いますが。楽天ショップに出店して集客を維持、実店舗にかかる家賃等の経費を節約したとして計算すると、楽天ライトを使って月額39,800の基本料、システム使用料で売り上げの約5%ですから、差し引き167,817円になります。仕入れや発送の手間を考えると、これまた赤字ですね。我が家の住宅ローンを払って生活するためには全然たりません！このレベルでは独立起業は無理そうです（笑。それにしても、Ｂトレインのネタだけで良くコレだけいくもんだなと自分でも関心しています。これにガンプラとか萌え系のフィギアをいれると、もっといくんでしょうね。でも今の僕のアキバ度では日記のネタに困りそうなのでやめときます。僕のブログは純粋にＢトレインを中心にした鉄道模型の趣味を楽しんでいるわけではなく、アフィリエイトを意識して、ＴＯＰページの商品構成を変えたり、日記の中に散りばめたり、フリマで物を売ったりしています。基本的にはサラリーマンですので、生活費は確保しています。ＯＦＦタイムを使ってノンリスクで商売気分を味わっているんです。これもまた楽しいですね。しかし、内容のほとんどは僕がＯＦＦタイムの趣味として楽しんでることを、書いているだけなんですね。アフィリに結びつかなくても、コメントや常連さんたちのブログがら、学ぶべきことが多く、コミュニケーションを通して、とても楽しい時間を過ごさて頂いています。仕事が忙しく帰宅するのが遅い日や、体調が悪いときは、日記どころか、コメントを書いてくれた方に悪いなぁと思いつつ、レスを書かないで寝てしまう日も良くあります。ごめんなさい。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 特大画像掲示板 プロフィール 鉄玩ドットコムフリマショップＢトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房したっけね！
2006年04月02日
