2007年02月の記事
全16件 (16件中 1-16件目)
1
-
電動ポイント切換機のフリーページ
前回まで９回に渡ってお届けしました電動ポイント切換機の製作を再編集してコンテンツとしてフリーページにまとめました。ご興味のある方はご参照下さい。電動ポイント切換機の製作日記をひっくり返すより早いかも（笑。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月24日
コメント(0)
-
電動ポイント切換機の製作09完成！
電動ポイント切換機の製作の９回目です。配線が終わり、やっと完成をしました。1配線が完了したところです。2マスキングテープをはがし、ケースの弐をして完成です。左写真は正常位じゃなかった、正面から見たところです。3裏の端子面はこのようになっています。4 キハパSTDと並べたところです。なんとなくイイ感じです。 今回はラベルの防水処理があまかったのでラベルが汚くなりましたが、まぁ、試作品というところで勘弁していただきましょう。ＧＡＧＡさんからの質問にもありましたが、トミックスのファイントラックとカトーのユニトラックの電動ポイントに対応しています。ケースの形状やスイッチや端子の種類を変えて自分のレイアウトに合った切換機を作ってみるのも面白いでしょうね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月23日
コメント(10)
-
電動ポイント切換機の製作08
電動ポイント切換機の製作の８回目です。今日は午前中、整体に行ってきました。３ヶ月に１度ほど行って身体の歪みを直しています。結構、腰がヨレヨレで痛かったのですが、すっきりしました。僕の行きつけは「西武治療室」というところです。整体やカイロプラティックというと、バキバキ・ボキボキってイメージですがここは違います。やわらかく痛くないです。完全予約制で待ち時間は無しです。興味のある方はぜひどうぞ。さて、本題の電動ポイント切換機の方です。今回は部品の取り付けを行いました。1前回、ケースの穴位置とステッカーの穴位置がずれてしまいました。納得いかないので、ステッカーを作り直し、ぴったり合うようにしました。2ＤＣ端子の取り付けです。Φ2.1mmはACアダプター用。DC12V1Aを供給しつつ、他の機器へバイパスできるようにします。写真では左側の縦に並んだもの。Φ1.3mmは電動ポイントへの出力です。写真では右の横に並んだものです。本当はナットで固定するのですが、スペースの関係上、瞬間接着剤で固定しています。3トルグスイッチを取り付けたところ。本当は３連にしたかったのですが、スペースの関係上、２連になってしまいました。残念です。4コンデンサーを取り付けました。実験したときに、熱が出ませんでしたので、瞬間接着剤を使用しています。5ケースの表から見たところです。なんとなく全体のイメージが見えてきました。我ながら、なかなかイイ出来です。次回は配線です。お楽しみに。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月22日
コメント(2)
-
電動ポイント切換機の製作07
電動ポイント切換機の製作の７回目です。今回は上面ステッカー（インクジェット用ラベル）の防水処理です。1上面に貼るステッカーです。トルグスイッチを取り付ける穴の部分をくりぬいています。 OLFA(オルファ)アートナイフ（カッター） 10Bを使用しています。このカッターは便利です。モデラーの必需品かも。2くりぬいたところです。穴位置と印刷がずれてしまいましたが、今回は試作品ということでこのまま続行したいと思います（笑。3ヨダレにも耐えられるように防水処理をしています。半光沢のラッカーを薄め液で１／３ぐらいに薄めたものをエアーブラシで噴いています。コレでばっちり防水できます。インクジェットの文字がにじまないか心配でしたが大丈夫でした。4左は防水加工後の写真です。工程２の写真とほとんど変わりませんが、防水加工した後です。コレでステッカーの印刷はＯＫです。しかし、水やヨダレがスイッチ穴から進入してショートすることはあるでしょう（爆。次回は電子部品を取り付ける工程をご紹介します。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月18日
コメント(4)
-
電動ポイント切換機の製作06
電動ポイント切換機の製作の６回目です。今回はケース上面のステッカー貼りです。この貼り方はキハパＳＴＤなどとも共通で、ここまで来るまで結構試行錯誤しました。今見るとなんてことないんですけどね。1上面に貼るステッカーです。JW_CADで書いて印刷しています。CADを使えばしっかり寸法どおりの場所に印刷することが出来ます。2穴あけ済みケースの上面のマスキングテープを剥いだところ。上面のマスキングを後から張っておくとこのときに便利です。もし上面を先に貼り、側面を後に貼ると全部剥がなくてはなりません。3ステッカーの位置決めです。ここでワザがひとつあります。台紙を一度全部剥ぎ、少しずらして貼りなおしておきます。コレをしておくと位置調整がラクに出来ます。4位置が決まったら台紙をはがしていきます。途中で空気が入らないように慎重にいきましょう。5台紙の裏を使ってしっかりと密着させます。6こんな感じでしっかりと貼ることが出来ました。ここでのワザは工程の３番目の台紙を一回はがし、少しずらす状態で台紙を貼りなおすことです。コレにより縦と横に細い接着面が残ります。この細い接着面がポイントです。ケースの上面とステッカーの位置合わせを微妙に調整できます。ステッカーはインクジェットプリンター用のラベル用紙を使いますが、この方法はどのラベル用紙でも良いと言うわけではありません。中には台紙を剥いだら最後、貼りなおせないものがありますから注意してください。ちなみに僕の使っているラベル用紙は、インクジェットマテリアル シルバーラベルM A4ちなみに耐水性はありません。今まで作ってきたキハパＳＴＤも同じラベル用紙を使っています。通常の使用方法での使用では耐水性を想定していませんでした。ところが以前、HAKKINYANさんのところに行ったキハパにお子さんがヨダレをたらし、ステッカーがデロデロになるという事件が発生しました。キハ家でも十分考えられることです。コレには対処しなければなりません。次回、耐水施工をします。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月18日
コメント(0)
-
電動ポイント切換機の製作05

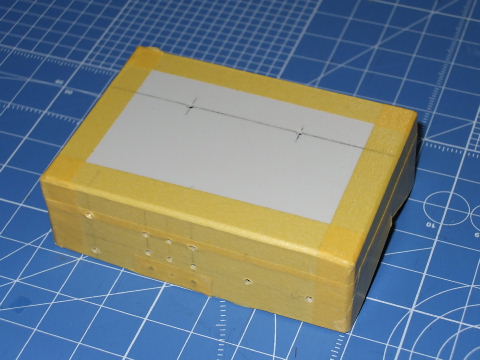

今日は公休日なのですが、東京はあいにくの雨です。どこかに出かけたいのですがあまり遠出は出来なそうです。おっ！雨が上がってきました。さて、電動ポイント切換機の製作の５回目です。平日もチョコチョコ作業していたのですが、日記にする時間がなく、写真だけ撮り貯めていたのでまずは日記にしてみました。このシリーズも終了したら再編集して「電子工作工房」にＵＰしたいと思います。前回はケース加工のための治具を作りましたが、今回はいよいよケース加工に入っていきます。１加工中にケースに余計な傷が付かないようにマスキングをします。マスキングのポイントは、側面→上面の順で貼ることです。なぜこの順番にこだわるか、それは次回に判明します。２治具をかぶせ、クランプで固定。電動ドリルで穴あけをします。穴のサイズは1.5mmです。この小さな穴が中心点になります。３中心点の穴あけが終わり治具をはずしたところです。４中心点の穴を太いドリルで実際の部品が入るサイズまで大きくしたところです。一気に目的のサイズの歯使わず、徐々にサイズを大きくしていきます。ここで面倒だからといって。一気に太いドリルを使うとケースが割れることがあります。恐怖の穴あけ工程でした。ここでいつもパキッ！ってやってしまう方が多いと思います。このケースはＡＢＳ樹脂なのでまだ割れにくいですが、アクリルケースを使ってスケルトンで決めてやろう！なんて方は割れやすいので注意しましょう。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月18日
コメント(4)
-
電動ポイント切換機の製作04
電動ポイント切換機の製作の４回目です。前回は治具の設計をしました。今回は、実際に治具を作って見ました。プラ板で箱を作り、部品を取り付ける穴位置に小さな穴をあけたものです。コレをケースにすっぽりとかぶせ、穴を開けていきます。この治具の材質はプラ板と紹介しましたが、正確に言うとＰＰシートと言うものです。ＰＰはポリプロピレンですかね。プラスチックというよりは硬いビニールです。１００均で購入しました。かなり大きいので１枚買うとかなり使いでがあります。工作するには色々なところで使えそうです。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月14日
コメント(4)
-
チョコレート
男性陣の諸君、チョコレートはもらえたでしょうか？もちろん僕はもらいました。職場では「みんなからみんなへ」。でかい箱がドーンとひとつ。義理チョコもずいぶん簡略化されてきましたねぇ。家に帰ると７歳の娘から。赤いバラの変わりに赤い折鶴が・・・。折れるようになったのが楽しいいらしく、最近はなにかというと折鶴がくっついています。毛糸はリボンの代わりでしょうか。娘なりの一生懸命さが伝わってきます。コレが本命かなぁありがとう。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月14日
コメント(2)
-
趣味悠々
今日は公休日。普通のリーマンから１日ずれた連休です。午前中は床屋に行き午後は池袋をブラブラしてきました。銀ブラに対抗して池ブラ。あんまりオシャレじゃないなぁ。お決まりのコースで、東急ハンズ→ビックカメラ→ジュンク堂→東武デパートＤＫステーション。東武デパートの７階にあるＤＫステーションは結構鉄道模型がそろっています。車両だけではなく、レールやストラクチャー、塗料など。ほとんどそろいます。ただ定価売りなのが残念。今日はウインドショッピングでした。ジュンク堂は池袋でも屈指の書店で、結構マニアックな品揃えで有名な書店です。鉄ちゃんはぜひ２階に行ってみましょう。エスカレーターで上ってすぐのところです。そんな中でＮＨＫで放映されている「趣味悠々 ようこそ！鉄道模型の世界へ～レイアウト製作入門～」のテキストが売っていましたので購入しました。ようこそ！鉄道模型の世界へ残念ながら楽天ブックスでは売れきれのようです。皆様、第１回目の放送はご覧になったでしょうか？僕は見逃してしまいました。明日の昼間、再放送があるので忘れないうちに録画予約をしておきました。本の内容はどれどれ・・・。プロの編集者が編集するとわかりやすく興味をそそるように出来上がっています。Ｂトレ三昧も見習わなければ・・・。さかのぼってビックカメラではダストブロアを購入。ELECOM（エレコム）ダストブロアー （460ml 2本セット）AD-152MWN電子機器の掃除をするためのエアゾールなんですが、僕は模型を作るときにゴミやホコリを掃うために使っています。特に塗装前には便利です。さらにさかのぼってハンズでは、「接着のり付き牛革」を購入。そんなものなんに使ったからというと、ご覧あれ。デジカメが変身します。レトロな感じがいいでしょ？これをマネしちゃいました。トカゲシール FUJIFILM FinePix F30 ブラックもとのデジカメはFUJIFILM FinePix F30でした。とってもバランスの取れた良いカメラです。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月13日
コメント(8)
-
電動ポイント切換機の製作03

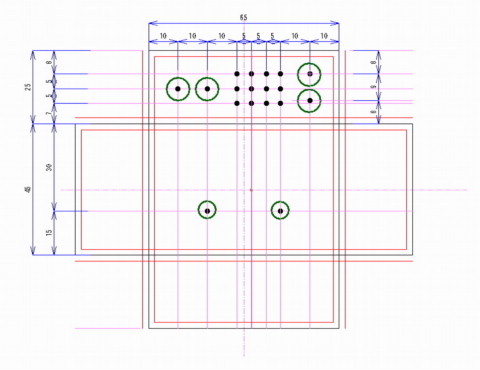

電動ポイント切換機の製作の３回目です。前回まで実験が成功しましたが、３回路が２回路になってしまいました。３回目の今日はケース加工の前段で図面を引きました。毎度おなじみになりましたJW_CADというフリーのCADソフトを使っています。この図面に従ってケース加工をしていきます。だたこの図面、通常の三角法ではなく、治具の展開図になっています。左上の写真はキハパＳＴＤの治具です。プラバンで箱を作り、穴を開ける位置に予め小さい穴を開けておきます。この箱をすっぽりと未加工のケースにかぶせます。右上の写真のように予め開いた穴に細いドリルでケースまで穴あけをしていきます。その後、治具をはずし、部品が入るまで穴を大きくしていきます。このように治具を作っておくと複数個作るときに穴あけの位置を決めるのに便利です。次回は電動ポイント切換機の治具を作り、穴あけ加工をしていきます。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月12日
コメント(2)
-
勤続１０年に感謝。
本日、勤続１０年で会社より表彰されました。イヤー、１０年一昔と言いますが、あっという間でした。写真はお祝いの紅白饅頭です。さすが老舗の社会福祉法人。やることが古風ですね。いいなぁ～、このセンス。なんとなくホッとします。前の会社は９年で退職したので、1年長いですね（笑。山あり、谷ありでしたが、転職して１０年の間に、僕の生活は一転しました。結婚し家庭を持てたこと、父親になれたこと、家を買えたこと。僕みたいなのが北海道の片田舎から上京して、家族を持ち東京に家まで買えるなんて思っても見ませんでした。ちょっと出来すぎかもしれません。自分の力ではとうてい無理な話です。周りから生かされているとひしひしと感じた節目の日でした。これからどう生きていくか、あまり深く考えてもなるようにしかならないので、１日１日を大切にしたいと思います。１日１日の積み重ねが将来、良い方向にも悪い方向にも変わっていくんだと思います。趣味のＢトレの方もボチボチと積み重ねて進んで参ります。これからもＢトレ三昧を宜しくお願いします。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月11日
コメント(12)
-
E233系に乗りました。

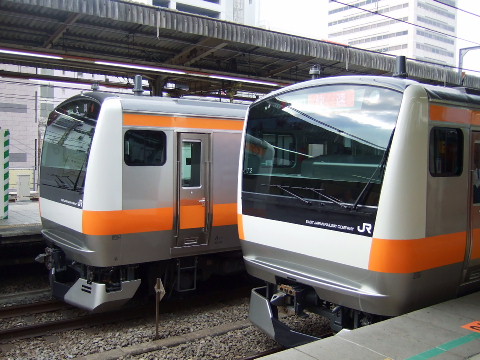

昨日のブログで転勤間近で忙しいのでブログはペースダウンとお知らせをしたのですが、公休日だったので、ちょこっと出かけてきました。日記を書くことにしましょう。出かけたといっても転勤先の通勤チェックです。今度転勤するところは僕も開設準備に携わった高齢者介護施設で、開設して１年足らずで今の職場に転勤になりましたが、思い入れのある施設です。１年ほど通っていたのですが、当時と違うところにすんでいるのでルートチェックとなりました。施設は中央線沿線で開かずの踏み切りがあり、デイサービスの送迎など大変苦労する土地柄です（笑。僕の住んでいる西武池袋線と中央線。むちゃくちゃ連絡が悪いんです。山手線を回るか、秋津乗換えの武蔵野線経由にするか、西武の所沢・東村山・国分寺線か。とにかく電車だと大回りをしなければなりません。その他はバスですが、コレもまた、朝は西武新宿線の踏み切り超えや渋滞など、時間の不安定さが目立ちます。タイム計測してみましたが、バスも電車もさほど変わりませんでした。ちなみにバスは座れます。電車は座れません。今度の休みはチャリで挑戦してみたいと思います。ということで、中央線をぶらぶらしてきたのですが、中央線といえばＥ２３３系。デビューしたてのホヤホヤです。とりあえず、お決まりの写真を撮ってきました。まだそんなに走っていないのかなぁと思っていたのですが、結構な頻度でこの新車両が走ってきたので驚きました。乗り心地は・・・。超ラッシュだったのでわかりません（笑。全体重をかけて無理やり乗り込みました！何せ２人分のスペースをとりますから大変です（爆。こちらは２０１系。なんとなく小さく寂しく見えるのは私だけでしょうか。乗り鉄ムービーを撮っておかなければ・・・。その後、いつも行く珈琲屋に行きました。僕はＢトレも好きなのですが、コーヒーだけでもうひとつブログを作れちゃいそうなぐらいコーヒー好きでもあります。ここのマスターは年齢は僕と同じぐらい。脱サラをしてコーヒー店を開業しました。「珈琲豆屋 ぺると」というところです。自家焙煎で豆売りが主ですが、喫茶スペースもあり、どっしりと重厚な珈琲を楽しめます。ファミレスの淡白なコーヒーに慣れている方だと、濃～い！と思うかも知れません。一時間ぐらい油を売って帰ってきました。いつもは人の話を聞くのが仕事ですが、たまにこうして話を聞いてもらうのもいいですね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月07日
コメント(8)
-
転勤じゃ！
本業の方ですが、なんと転勤になります。４月１日付けです。自宅からは通える範囲ですが、業務内容も大きく変わります。ただでさえ忙しい年度末なのに、転勤だなんて。僕のところの部署は半分以上の常勤職員が入れ代わる大幅な人事異動が発表されまして、てんやわんやの大騒ぎ状態です。業務を引き継ぎつつ、来期の事業計画を作り、次のところでの事業計画も平行して作り、おまけに行政から定例の監査が入ります。人事異動が発表されてから帰宅時間が午前様になることが多くなってきました。飲みで午前様なら納得いきますが、仕事で午前様はシャレにもなりません（笑。悲しいです。ということで、ブログやオークションに割く時間が大幅に減りました。先にもお知らせしましたが、オークションは早期終了させていただきました。大変申し訳けございません。Ｂトレ三昧をお楽しみにしている方にも大変申し訳ございませんが、ブログやオークションは３ヶ月ほど冬眠状態に入ります。とは言いつつも、休日の前日と休日ぐらいは日記を書きたいとは思っていますが・・・。今後ともＢトレ三昧を宜しくお願いいたします。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月06日
コメント(9)
-
キハパSTDオークション早期終了のお知らせ
オークションからのお知らせとお詫びです。キハパＳＴＤをオークションで出品していましたが、キハ２８号の本業との兼ね合いがあり、複数入札していただいておりましたが、早期終了致しました。大変申し訳けございません。本業の方が落ち着き次第、再度出品させていただきます。今後とも、Ｂトレ三昧をよろしくお願いします。
2007年02月06日
コメント(0)
-
今年もまたやってしまった・・・。
キハ２８号のコスプレシリーズ！！今日は節分会です。みなさん、恵方巻きを食べましたか？３本は食べなきゃね。オット、ダイエット、ダイエット。本日のコスプレは・・・もちろん、ラムちゃん塗装済み完成品1/6 うる星やつら ラム（3/下 発売予定）・・・ではなく、お父さんの方です。サンタの次に似合うと言われています（爆。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！
2007年02月03日
コメント(14)
-
電動ポイント切換機の製作02

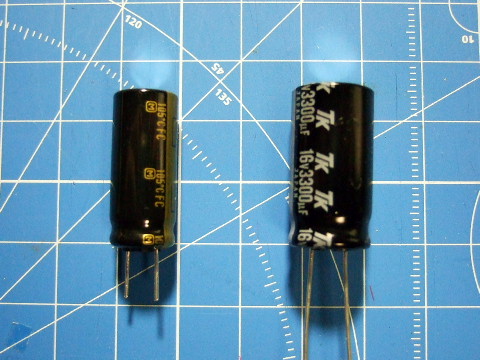

秋葉原に行って16V3300μFのコンデンサーを買ってきました。写真の左側は実験で使った16V1000μF、右が16V3300μFです。大きいです。３倍の容量があるのであたりまえですが・・・。当初ケースの中には３回路入れようと思っていたのですが、どうやら、２回路しか入りそうもありません。と、言うよりは、デザインと使い勝手を無視すれば入るのですが、そうも行きませんね。ポチッとクリックよろしくね！人気Bolgランキングトップページ Ｂトレ日記 Ｂトレ掲示板 プロフィール Ｂトレインの楽しみ Ｂトレ改造工房 ジオラマ工房 電子工作工房 乗り鉄携帯ムービー館 絵手紙館 DTM作曲館アフィリエイトショップ オークションショップしたっけね！２回路でケースの設計に入る事にしましょう。
2007年02月01日
コメント(2)
