１４ ：蛇口の取り付け
本組み立て後に
取り付け困難な部品を先に取り付ける作業の続きです。

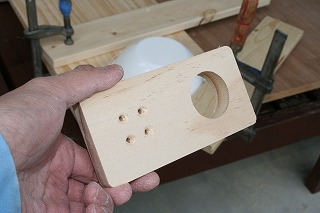

まずは蛇口とハンドルのベースとなる板の製作です。

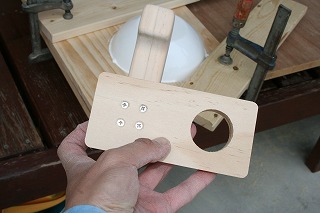

ハンドルが取り付く位置にホルソーで穴を開けます。

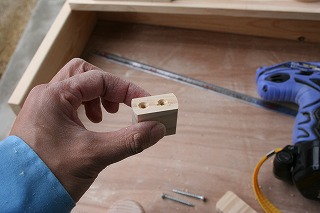

次に蛇口固定用の穴を開けてザグリを入れておきます。
準備しておいた蛇口をのりを付けて固定します。

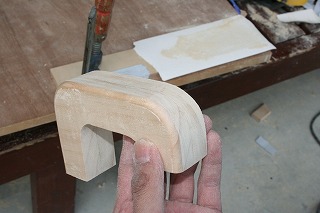

蛇口は１５ｍｍの板を２枚接着して
板厚３０ｍｍにしました。

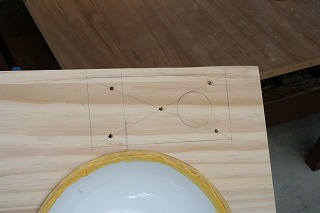

固定用の穴を開けます。

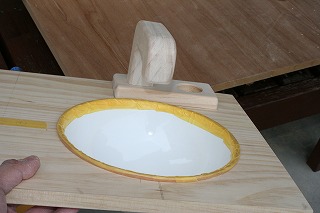

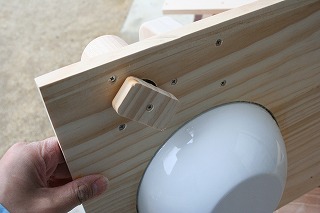

のりを付けてベースを本体に固定します。
↑応援クリックヨロシクお願いします。
１５
：ハンドルの取り付け

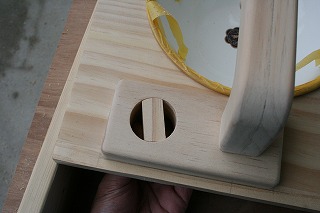

ハンドルの取り付けを行います。
ハンドルは回らないと本物っぽくないですから
コンロのつまみと同じく 回転する構造にします。
コンロの時の同じように、
回転棒を作ります。

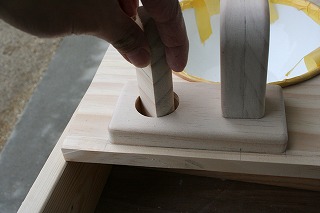

穴に収まるように削れたら、
長さをカットします。
長さは、本体板１５ｔ、ベース板１５ｔ
あわせて３０ｍｍとなるので、
２ｍｍクリアランスを取って
３２ｍｍでカットします。

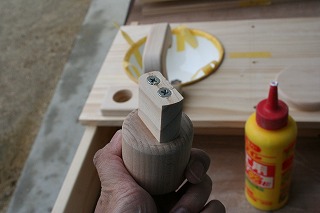

カットしたら、回転棒に
固定用の穴を開けます。

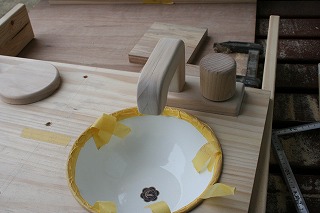

準備したハンドルの円柱にのりをつけて固定します。
押さえ板ものりつけ固定で完成です。
ちなみに私が使っているボンドは、速乾タイプの木工用ボンドです。
ボンドが固まるまで次の作業ができない状態（硬化待ち）では
作業効率が良くありません。限られた時間で作業しなければならないDIY
ハンドメイドでは、速乾タイプがおすすめです
