2025.03.13

今回はプレートソルブに利用するプレートソルバーを説明します。

＜プレートソルブ・ソルバー＞

実際に撮影した画像を解析して、望遠鏡が空のどこを向いているか、を得ることをプレートソルブ、プレートソルブしてくれる仕掛け・ソフトウェアをプレートソルバーと呼ぶようです。

これにより、極軸望遠鏡がない赤道儀で極軸を合わせたり、極軸が多少ずれているセッティングでもずれを補正して視野のセンターに導入することができます。昔は自分でセンタリングして同期を掛けながら、導入の誤差を小さくしていったわけですけど、技術の進化ってすごいですねぇ。

＜N.I.N.A.のプレートソルバーの解説＞

N.I.N.A.のプレートソルバーに関するページ：
https://nighttime-imaging.eu/docs/master/site/advanced/platesolving/
詳しいことはこちらを直接参照していただくのがいちばんです。笑。

自動でプレートソルブするために重要なポイントは二つあります。

Camera Pixel Size
Go to Options->Equipment->Camera section, the pixel size needs to be entered in micrometers.
Telescope Focal Length
Go to Options->Equipment->Telescope section and set the focal length of your telescope in millimeters. The value has to be the effective focal length considering all correctors and optical elements that could shift the overall focal length

要は、設定のところでも軽く触れていたカメラのピクセルサイズと望遠鏡の焦点距離ですね。N.I.N.A.はプレートソルブを行う際に、プレートソルバーに対して上記の二つのパラメタを渡すので、ちゃんと設定しとかないと、正常にプレートソルブできなくなります。

Tip

If you are unsure about the effective focal length, you can use nova.astrometry.net to validate your real focal length. Upload a non binned image of a target that used your current setup. Once the image is solved the "Pixel Scale" is displayed. You can extract the focal length now by using the formula "Focal Length = (Camera Pixel Size / Pixel Scale) * 206.26"

＜プレートソルバー：ASTAP＞

最初に紹介するのは、N.I.N.A.のマニュアルページでも推奨してあったASTAPです。
ASTAPはオフラインで動作します。通常の夜空でのプレートソルブは非常に高速で、ほぼ瞬時か数秒で解析してくれます。ブラインドソルバーとしても優秀です。

ASTAPのサイト： https://www.hnsky.org/astap.htm
こちらから①Program Installer、②Star Databaseの二つをダウンロードしてインストールします。
②のStar Databaseについては説明があるので、環境/写野に応じて必要なものを選択します。

私が出先で使っているのは、ストレージが小さいタブレットがD05、ミニPCがD20です。自宅のデスクトップでもD20でしたが、今回この記事を書きながらV50をインストールしてみました。

ASTAPに、先日撮像したM86付近（マルカリアンチェーン）のfitsをプレートソルブした結果は下記のようになります。North（天の北極）方向は-173.64°で7°ほど南北方向がずれていること、南が上になっていることがわかります。もうちょいまっすぐセッティングできるといいんですけどね。毎回調整を忘れてしまいます。

ASTAPが変更したfitsヘッダは右上のBOXに表示されています。この内容は下記のようになってます。（撮影地のロケーションは伏字にしてます）

SIMPLE = T / C# FITS

BITPIX = 16

NAXIS = 2 / Dimensionality

NAXIS1 = 4144

NAXIS2 = 2822

BZERO = 32768

EXTEND = T / Extensions are permitted

IMAGETYP= 'LIGHT' / Type of exposure

EXPOSURE= 60.0 / [s] Exposure duration

EXPTIME = 60.0 / [s] Exposure duration

DATE-LOC= '2025-03-09T02:51:06.628' / Time of observation (local)

DATE-AVG= '2025-03-08T17:51:36.834' / Averaged midpoint time (UTC)

XBINNING= 1 / X axis binning factor

YBINNING= 1 / Y axis binning factor

GAIN = 240 / Sensor gain

OFFSET = 10 / Sensor gain offset

XPIXSZ = 4.63 / [um] Pixel X axis size

YPIXSZ = 4.63 / [um] Pixel Y axis size

INSTRUME= 'SVBONY SV405CC' / Imaging instrument name

CAMERAID= 'SVBony_01230D3CDF0B028DEE230816000d' / Imaging instrument identifier

SET-TEMP= 0.0 / [degC] CCD temperature setpoint

CCD-TEMP= 0.1 / [degC] CCD temperature

BAYERPAT= 'GRBG' / Sensor Bayer pattern

XBAYROFF= 0 / Bayer pattern X axis offset

YBAYROFF= 0 / Bayer pattern Y axis offset

USBLIMIT= 1 / Camera-specific USB setting

TELESCOP= 'C5' / Name of telescope

FOCALLEN= 909.0 / [mm] Focal length

FOCRATIO= 7.0 / Focal ratio

RA = 186.550031052177 / [deg] RA of telescope

DEC = 12.9431179607102 / [deg] Declination of telescope

CENTALT = 64.1975 / [deg] Altitude of telescope

CENTAZ = 223.441666666667 / [deg] Azimuth of telescope

AIRMASS = 1.11041148034863 / Airmass at frame center (Gueymard 1993)

PIERSIDE= 'East' / Telescope pointing state

SITEELEV= 110.0 / [m] Observation site elevation

SITELAT = **.************* / [deg] Observation site latitude

SITELONG= ***.************ / [deg] Observation site longitude

OBJECT = 'M86 Markarian''s Chain' / Name of the object of interest

OBJCTRA = '12 26 13' / [H M S] RA of imaged object

OBJCTDEC= '+12 56 36' / [D M S] Declination of imaged object

ROWORDER= 'TOP-DOWN' / FITS Image Orientation

EQUINOX = 2000.0 / Equinox of coordinates

SWCREATE= 'N.I.N.A. 3.1.2.9001 (x64)' / Software that created this file

CTYPE1 = 'RA---TAN' / first parameter RA, projection TANgential

CTYPE2 = 'DEC--TAN' / second parameter DEC, projection TANgential

CUNIT1 = 'deg ' / Unit of coordinates

CRPIX1 = 2.072500000000E+003 / X of reference pixel

CRPIX2 = 1.411500000000E+003 / Y of reference pixel

CRVAL1 = 1.865500176084E+002 / RA of reference pixel (deg)

CRVAL2 = 1.293500407673E+001 / DEC of reference pixel (deg)

CDELT1 = 2.925516593370E-004 / X pixel size (deg)

CDELT2 = 2.926635433304E-004 / Y pixel size (deg)

CROTA1 = -1.736248629486E+002 / Image twist X axis (deg)

CROTA2 = -1.736321769113E+002 / Image twist Y axis (deg) E of N if not lipped.

CD1_1 = -2.907425773496E-004 / CD matrix to convert (x,y) to (Ra, Dec)

CD1_2 = 3.248425921840E-005 / CD matrix to convert (x,y) to (Ra, Dec)

CD2_1 = -3.245955401529E-005 / CD matrix to convert (x,y) to (Ra, Dec)

CD2_2 = -2.908579153948E-004 / CD matrix to convert (x,y) to (Ra, Dec)

PLTSOLVD= T / Astrometric solved by ASTAP v2024.03.13.

COMMENT 7 Solved in 0.1 sec. Offset 29.0". Mount offset RA=0.0", DEC=29.2"

END

最後のところを見てもらうとわかるのですが、プレートソルブに0.1secしかかかっていません。
TPPAで合わせた極軸は29秒ほどずれているようですね(^^;

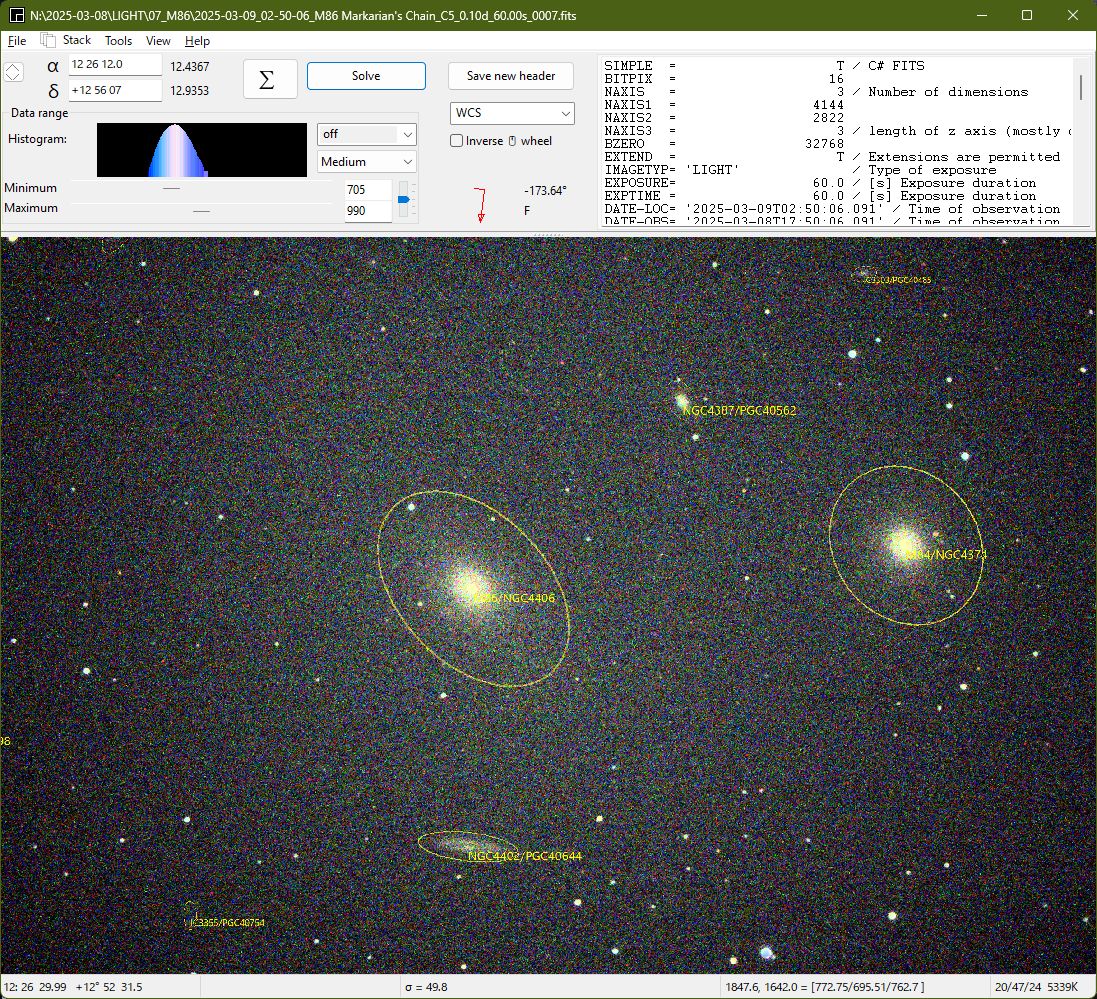

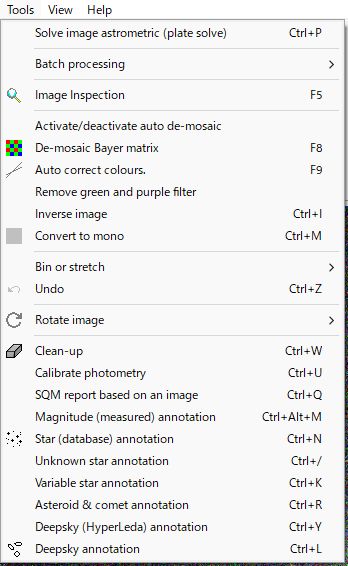

これはM86の画像に、いちばん下の「Deepsky annotation」をやってみた例です。

この記事はプレートソルブに関するトピックなので、他の機能の紹介はまた改めて記述したいと思います。

一個だけ付け足すと、今回の紹介記事を書いてて、銀河のHyperledaアノテーション機能を試そうとしたりしているうちに、いつのまにかプレートソルブができなくなりました。なんかぶっ飛んだようです。アンインストール＆再インストールしてみても同じだったので、File→Settings→Return to Default setting and exitを行うと、正常に動作するようになりました。初めての出来事だったので結構焦りました。同じような状態になったら、アンインストールする前に試してみてくださいね。

ああ。ASPSについても書こうと思ってましたが、すでに長くなってしまったので、ASTAP編で一旦終わりにします。
