バンドソー製作 2 (DIY 16"Bandsaw Num.2 )

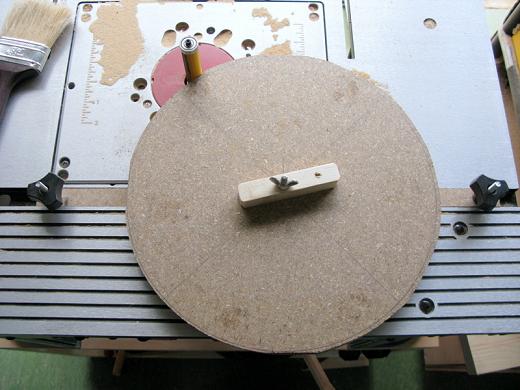

バンドソーのホィール加工を行うためルーターテーブル上で左右の適当な位置にホィールを固定できる治具を作りました。---固定は市販のフェザーボードと同じ仕組みです。（すり割りを入れたネジ穴に通した皿ネジをノブを廻して引き上げます。）写真ではドライブプーリ用の円盤（径300）を仕上げています。・・・プーリのV溝を如何に加工するか思案をめぐらしています。ルータービットは2インチの刃長があるので厚物も切削可能です。---ブレードホィールも同様に加工して行きます。
2014.06.29
コメント(0)
-
バンドソー製作(DIY 16"Bandsaw )

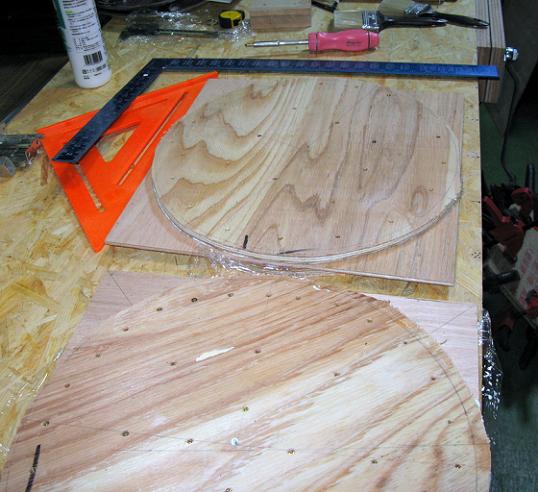

パワーツールづいてますが---テーブルソーを使って木工作業が効率的になってくると次に必要なのはバンドソーらしい・・いや正しくそうですね。本物は高価なので・・・作ってみる事にしました。木工初心者にしては若干無謀ですが、失敗を恐れず楽しんでみます。まずはホィールから作って行きます。12mmのコンパネをジグソーで丸く荒取りし5.5mmのコンパネを中間に挟んでサンドイッチにします。未だクランプを沢山は持っていないので接着材が乾くまで木ネジで強制的に押えています。工房横のキウイ棚は実がだんだん形になってきています。
2014.06.28
コメント(0)
-
12ｲﾝﾁ ディスク・グラインダー製作 (DIY 12"Disc Grinder)

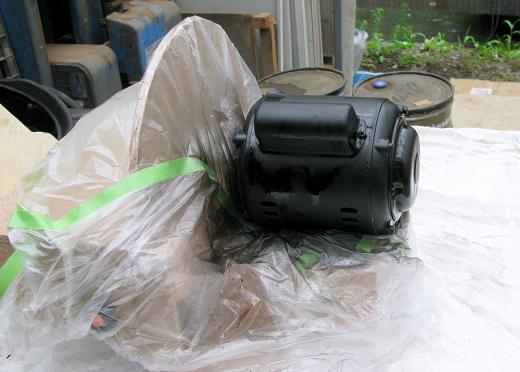

元々、中華製の4ｘ6バンドソーに付いていたモーターがあまりに塗装が剥がれているのでチョコット塗りました。耐久性に疑問のある（過去、米国でよく焼損したらしい。。）モータですから適当にスプレー缶塗りです。傾き調整が可能なテーブルをつけました。後は電源配線やスィッチ類だけですね。
2014.06.22
コメント(0)
-
電動工具改造(Power Tools Mod.)

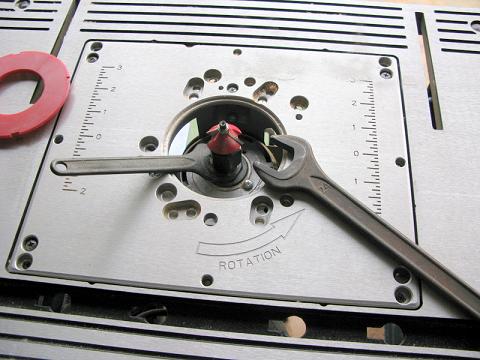

Bosch RA1181のルーターテーブルではビット交換を一組2丁のスパナを使うといった旧式の方法で行います。下側のスパナはテーブル下から差し込んで使います。上からだと、そのままでは入りません。そこでスパナをバーナで炙ってクランク状に曲げ木製ハンドルで延長しました。これで、ずっと使い易くなりました。Amazon.comから12インチのサンディング・ディスクが届いたので本体側を作ろうと思います。まずはルーターテーブルで円盤を切削しました。次に旋盤でフランジを削り、エアドリルで穴あけします。古いモータを引っ張り出し軸にフランジで円盤をネジ留めしサンディング・ディスクを貼りました。仮組で動作を確認中です。ちょっと試しに木片をあてがってみましたがサクサク削れます。
2014.06.21
コメント(0)
-
ツールハンガー増設(Power tool station with French Cleat)

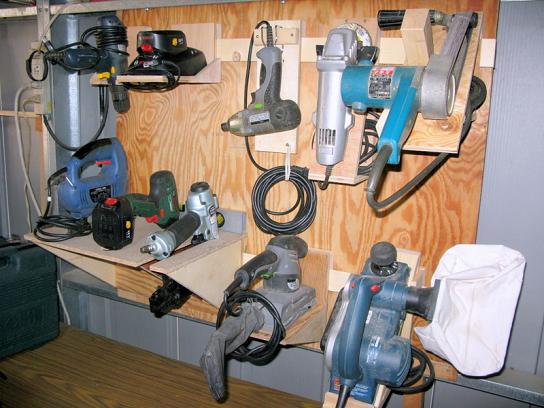

フレンチクリートに掛けている工具ハンガーを追加しました。次は工具以外も掛けられるようクリートも増設しようと思います。
2014.06.15
コメント(0)
-
簡単ルーターリフト (Homemade Router Lift)

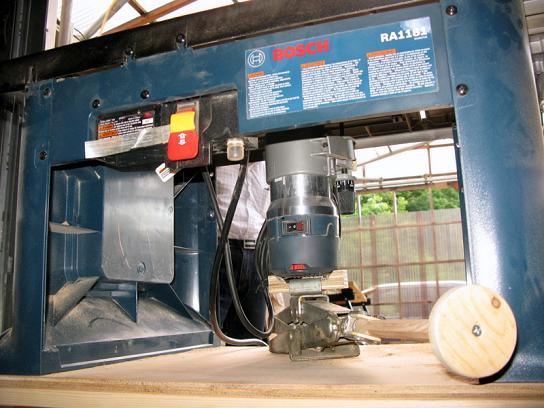

木工用にBosch RA1181のルーターテーブルを使っています。Fixed-Base - RA1160でテーブル下にモーターをセットしています。一応ルータービットの高さ調整はテーブル上面から可能ですが---決して使い易くはありません。そこでルーターベースの微調整部分はスペーサを入れてフリーとしモータの向きを拘束しているピンも抜き取りました。これでロッキングレバーを緩めればモータは自在に動かせます。下にパンタグラフジャッキを置き高さ調整が簡単にできるようになりました。木工用のヤスリ（鉄製・荒目）を使ってみたところ使いにくかったので替刃式平ヤスリを準備します。替刃だけHCで購入し木製の柄を自作しました。
2014.06.14
コメント(0)
-
溝入れ刃用ゼロクリアランスボード作成（3/8"dado incert)

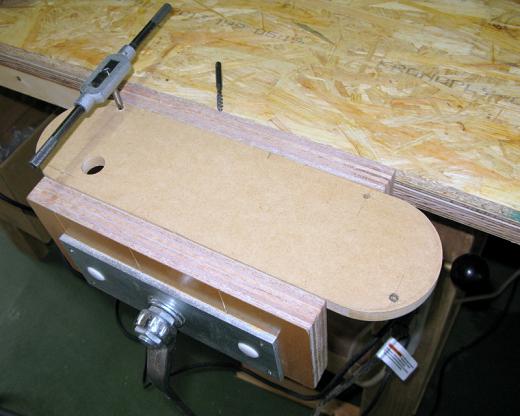

テーブルソーの3/8インチ刃用インサートボードを作りました。まずMDF材をカットし大まかにジグソーで形取りした後ルーターで整形しました。以前、作成した木工バイスに挟み、高さ調整用のイモネジ穴をタッピングしています。（バイスのクイックレリース機構はちゃんと機能しており使い易いです。）スパイラルタップだとMDFが崩れ易いので普通のタップの方が良いようです。テーブルソーにセットしインサートを抑えつつ刃を持ち上げて行き完成です。手前側にある浮き上がり防止用の丸いレバーは波板の固定フックを加工したものです。
2014.06.08
コメント(0)
-
ワンオフ加工(Deckel Milling machine project)

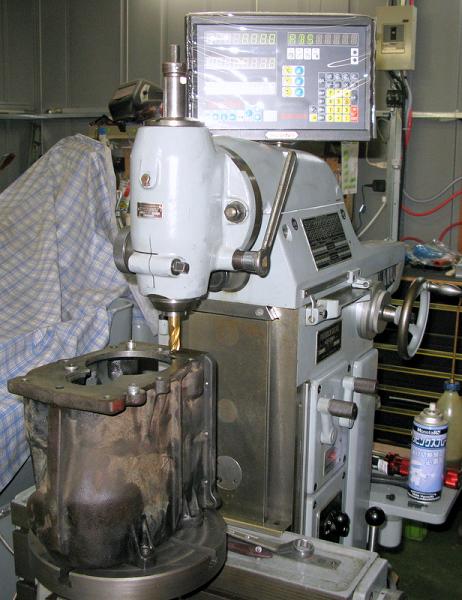

Deckel（フライス盤）での加工をカワノさんに依頼されました。レース用車両のミッションケースの一部を破損したケースと同寸法で穴あけなどの加工をします。幸いフライスのターンテーブルにそのまま載せることが出来ました。位置決めを慎重に行いデジタルスケールで移動量を見ながら加工しました。ほぼ目的通りに加工できたと思います。「2輪・4輪部品などの追加工の希望がありましたらカワノさん経由でお受けできます。」☆ http://blogs.yahoo.co.jp/c_kawano☆ http://www.geocities.jp/c_kawano/
2014.06.07
コメント(0)
-
ﾊﾟﾜｰ・ウィンドウ・レギュレータ修理(190E power window regulator fix)

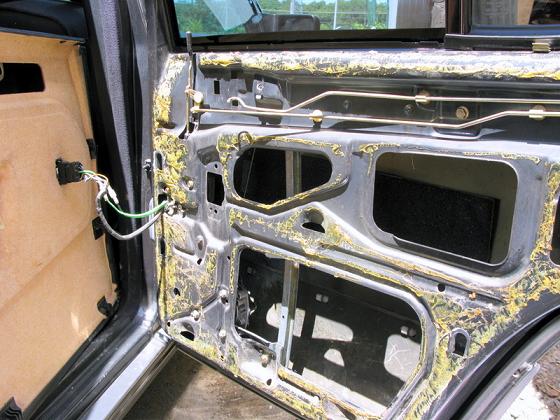

今日は特に暑い日でしたが・・・リヤウィンドウが上がらなくなりました。----旧車は色々あります。。内装パネルを持ち上げて外しシーリングのビニールシートも剥がしました。最初に昇降スイッチを分解整備しましたが未だ動かずです。レギュレータユニットを取外しモータに外部電源を接続して点検すると上下の動きとも機械的にロックしています。ゴミとかギヤの噛み込みでしょうか。。少し分解し強引に正回転、逆転を行うと動き始めました。その後は問題なく動くのでオーバーホールまでは行わずです。。----次回、取り外し易いように電源線をコネクタにしときました。テーブルソー用のスライドテーブルをもう一枚製作しています。テーブルの裏にベィビィパウダーを塗るとすべりが良くなると知り試してみました。----確かに効果！！有りありです。
2014.06.01
コメント(0)
