2010.12.12

追記その2：小型ラジオのFM感度アップ

(3)

カテゴリ：ラジオ・受信機

※2021/4/11に赤文字部分を追記しました。

対象機種はソニーのポータブルFM/AMステレオラジオ：SRF-M100です。

本機はAMラジオのステレオ放送開始に合わせて発売されました。もともと私の個体はFMの周波数ズレ（シンセサイザーの調整ズレ？）が在って感度が良くなく、補修部品としてメイン基板を購入交換した経緯があります。AMも感度今一だったので英文のサービスマニュアルを入手して調整し、やっと実用品のラジオ並みになりました。
何かと手の掛かる機種だった訳ですが、今日はFM帯の感度アップを紹介します。感度アップの手段として

1.本体内蔵のロッドアンテナへ延長コイルを取り付ける（ロッドアンテナを長くするのと同じ効果があります）

2.ヘッドホンがアンテナになるという部分の回路パターンを切断する

という、二つの対処を実施しました。
まずは改造後のメイン基板全景です。延長コイルはこの基板の裏側に付けました。

裏側の全景を撮影し忘れてしまいました<(_ _)>　下の画像の赤丸部分がロッドアンテナからの信号を受信回路へ繋げる部分です。ここを切ると当然FMは何も聞こえなくなります。

※基板のパターンが細いので、コイルの銅線も細くした方が良いです。下の画像よりも巻数を減らしてOKでしょう。

ここでは左側の赤丸部分を切断、細いパターンのレジスト膜を削り落としてそこへ延長コイルとビニール線をハンダ付けします。ビニール線のもう一端は、上の画像でFM ANTと印刷された更に下の部分へハンダ付けします。
これによって、ロッドアンテナで受けた信号が延長コイルとビニール線を経由して受信回路へ繋がります。
右側の赤丸部分は、ヘッドホンがアンテナになると言う部分の回路パターンです。

念のためヘッドホンジャック部分も少し手を入れました。下の画像です。

ここでも赤丸で囲んだ部分のパターンを切断します。四角で囲った部分はヘッドホンのコールド線をラジオ基板のアースパターンへ直結させるためのジャンパー線です。直流的にはL12とL13とでアースラインと繋がっていますが、高周波的に浮くと嫌なので、念のため直結させた訳です。

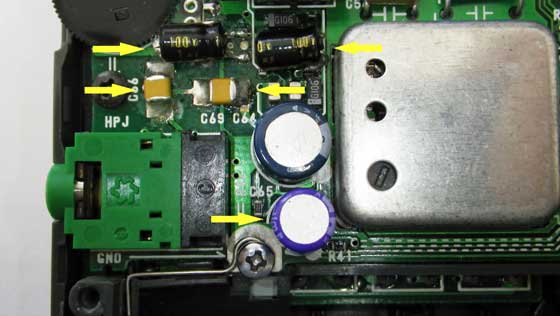

それ以外に、幾つかのコンデンサを音質向上目的で交換した部分を紹介します。黄色い矢印の部品が交換済みです。

感度アップの効果ですが、室内での受信状態は明らかに改善されました。この機種を死蔵されている方は、試してみる価値があるかも知れません。

※頂いたコメントに対し追記いたします。コメントは2011年に頂いたもので、長年放置になってしまい、すいませんでした。

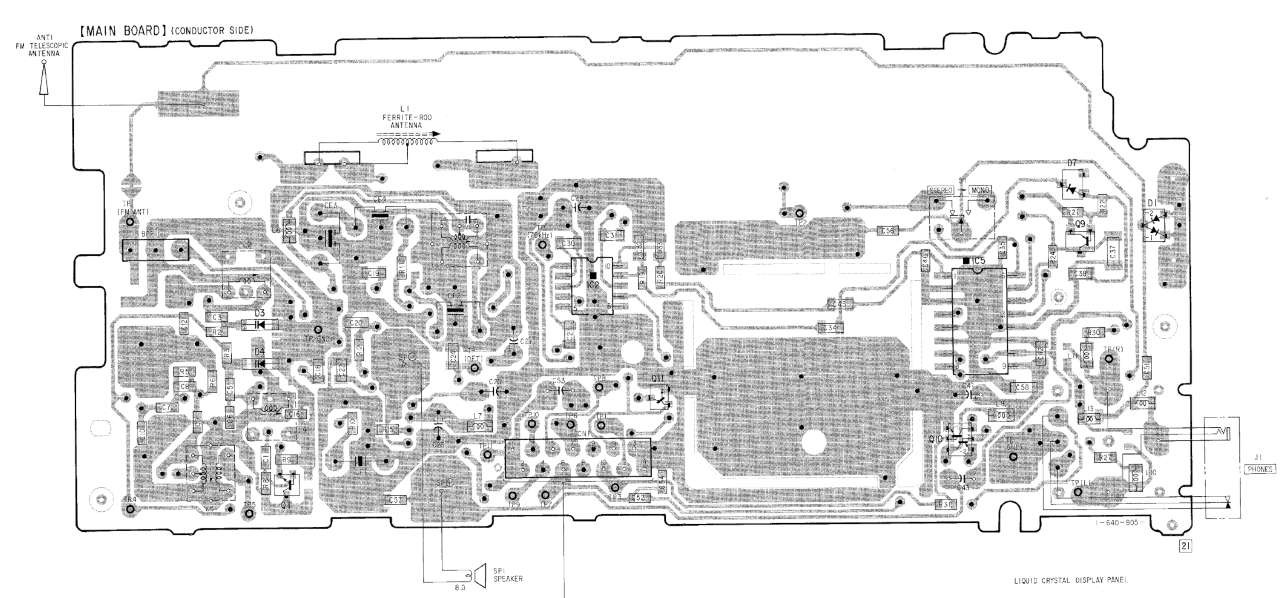

・プリント基板裏面の画像は撮影していなかったので、掲載不可です。

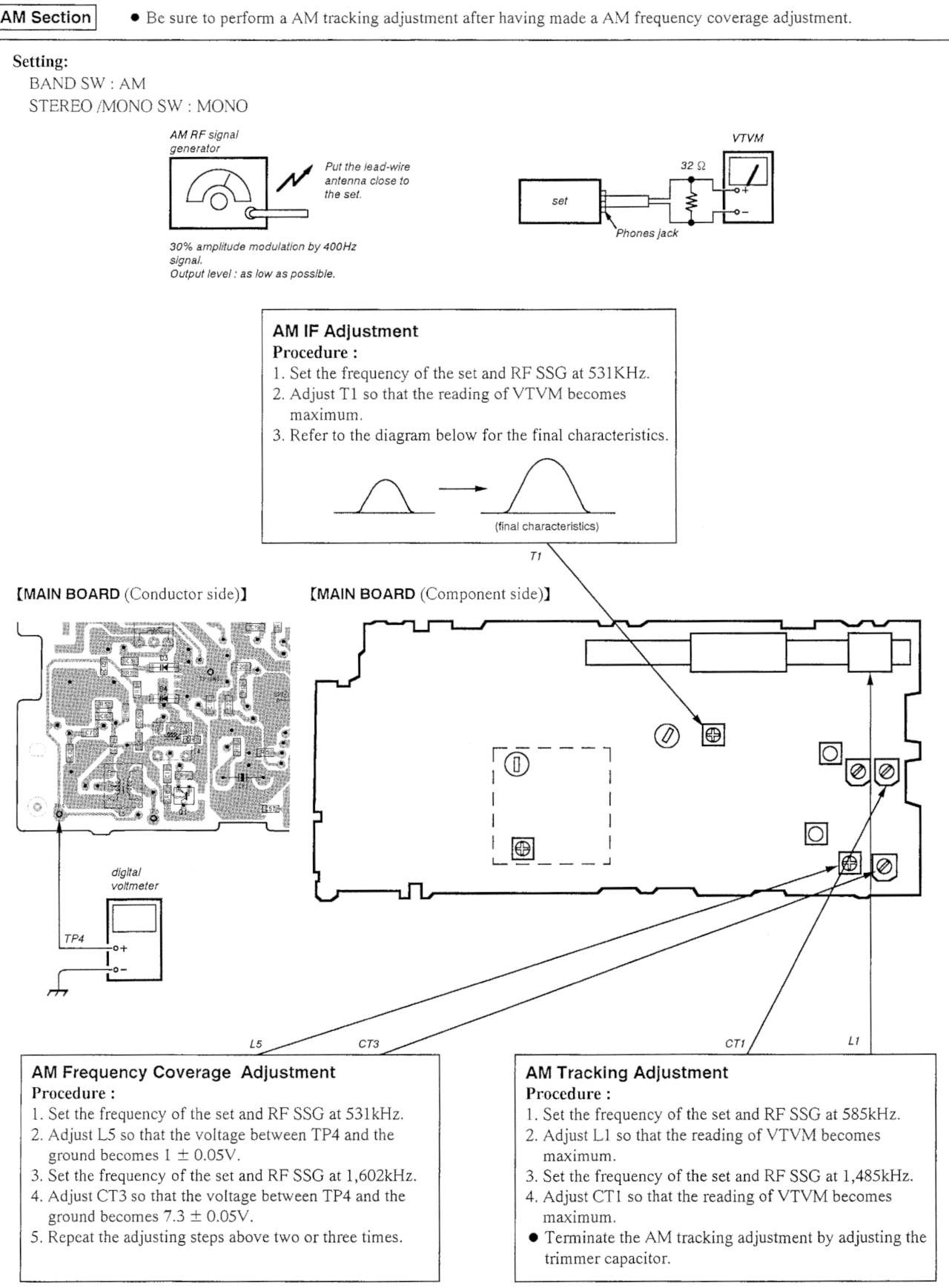

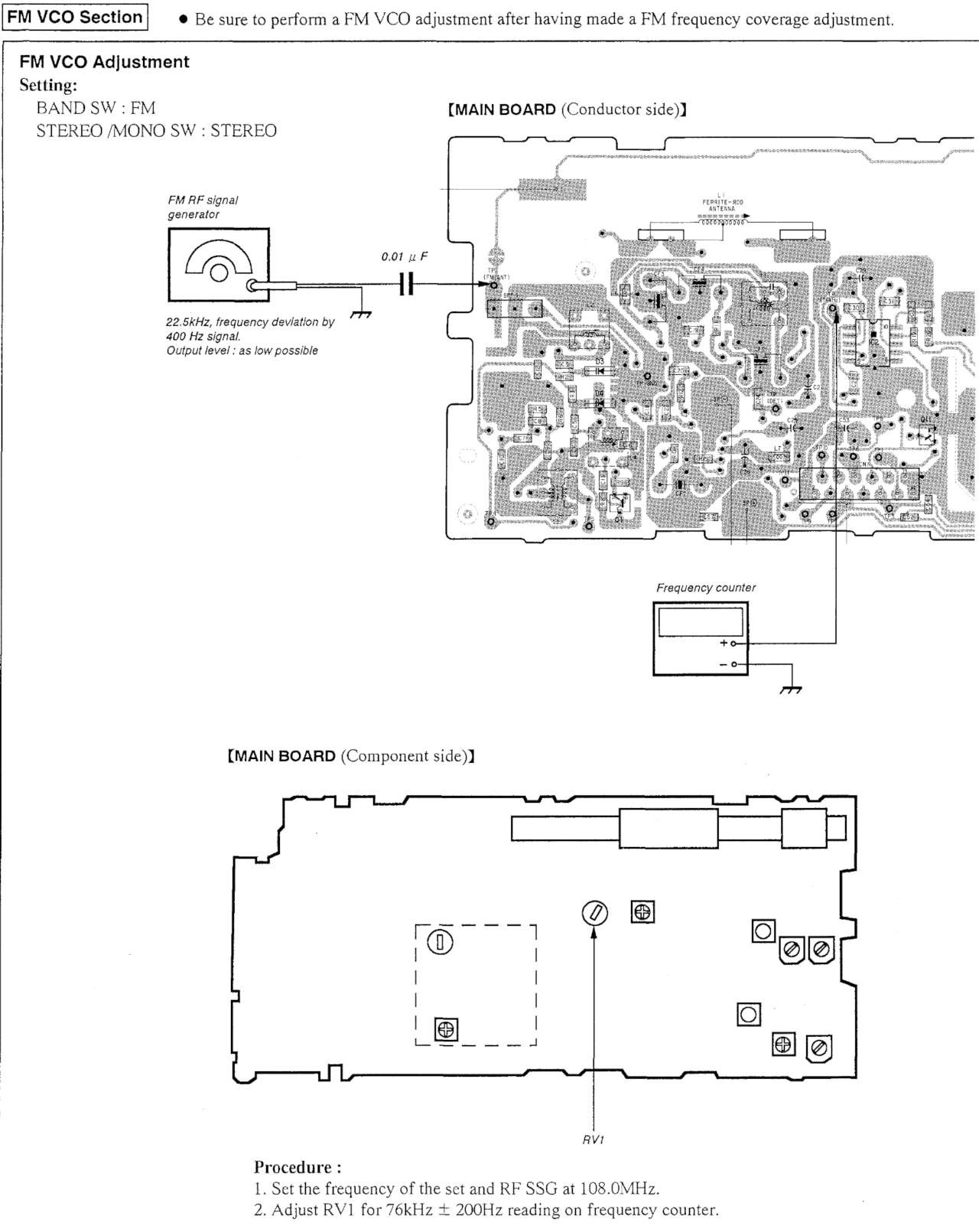

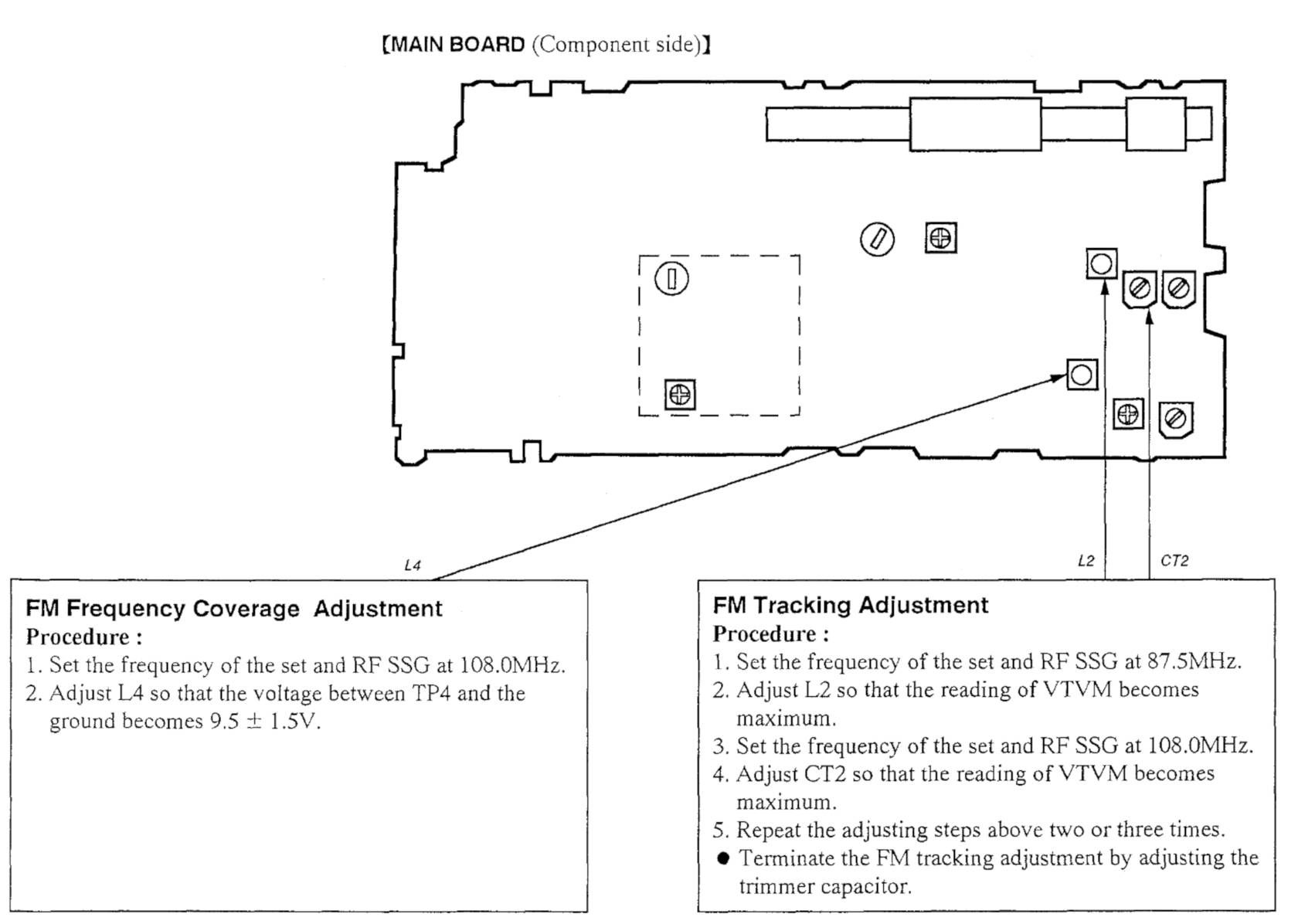

代わりに以下の画像を添付します。調整には、SSG、周波数カウンター、デジタルマルチメーターが必要と思います。
