2026.03.29
性懲りも無くいじり続けているRF-858、たしか2023年9月辺りには良い塩梅になったんです。そこから”コアが割れてしまったコイル”を巻き直したりして、ドツボにハマりましたね。去年10月に実施した”L5の巻き直し”も思わしくなかったんですが、今日になって一部をやり直したらFMバンドの76〜90MHzで感度の偏りなく、受信できるようになりました。あとは微調整をやる予定です。
今日試したのは以下の2点。

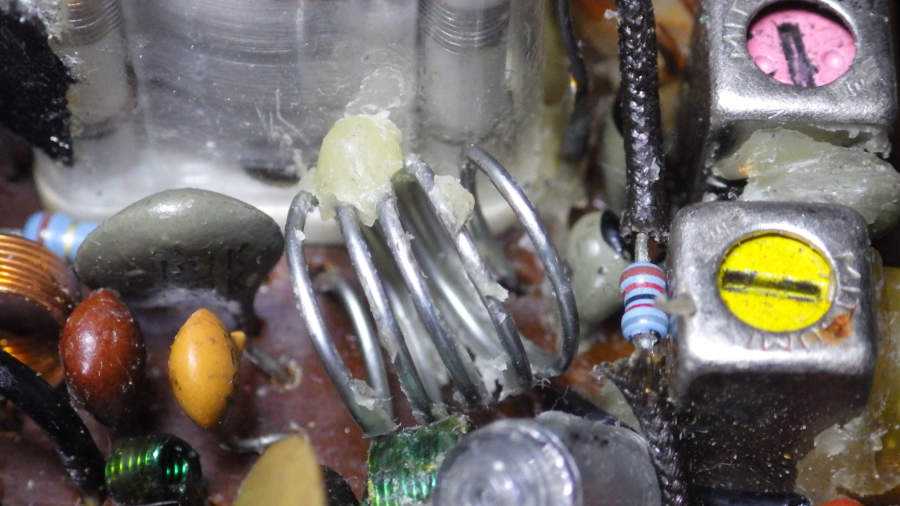

巻き直したL5の様子です。巻線の間隔が不揃いですけど気にしないことに...

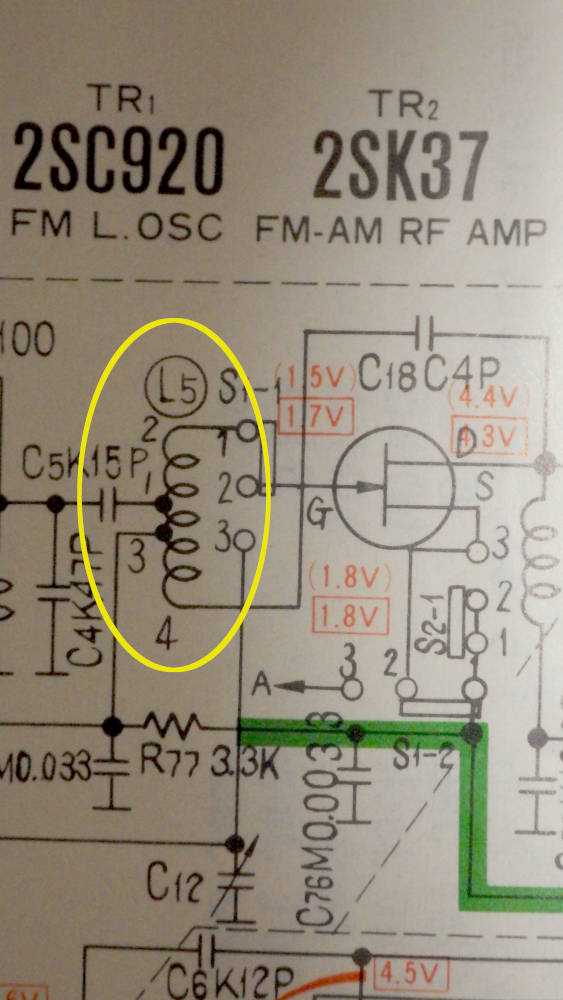

回路図では2,1,3,4の4本足ですけど、4は省略。1のタップはコイルのセンター（センタータップです）から取りました。

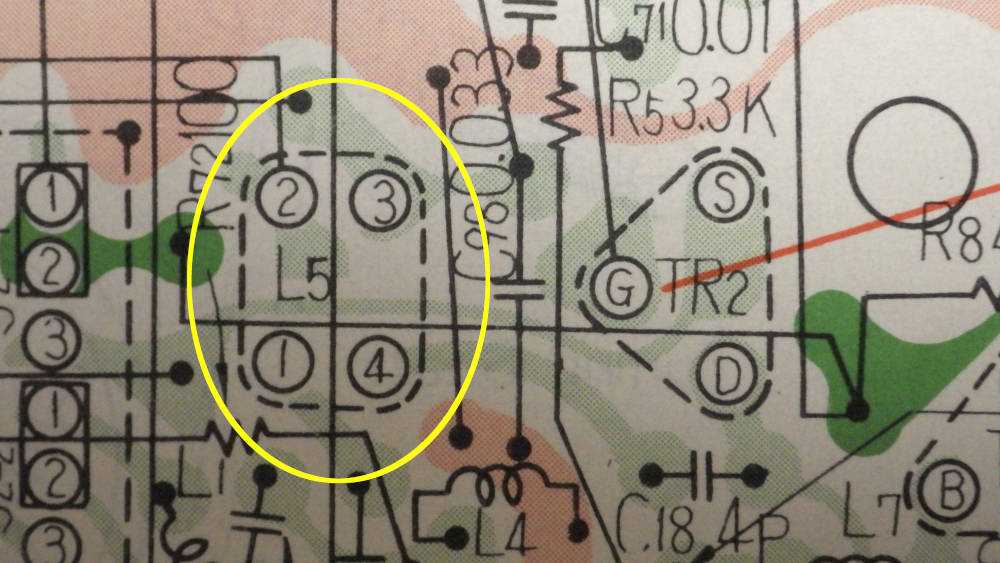

足の配置は以下の通り。

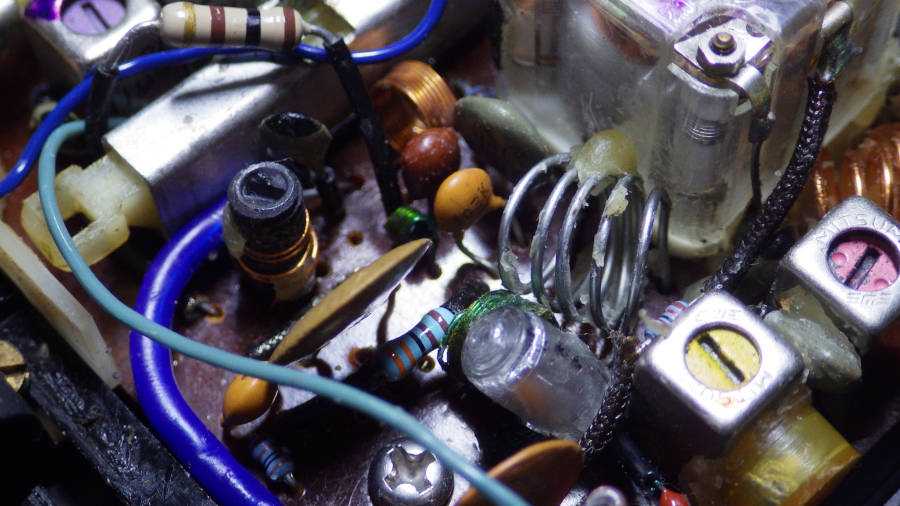

同調コイルも含めてポリバリコン周辺の様子です。同調コイルは少し太めに巻いたので、蜜蝋で軽く固定しています。画面中央右がFM同調コイル、左がL5です。
あとは微調整ですね。それから音量調整のスライドボリュームがガリガリうるさいので、何か対策しないといけないです😅
今日試したのは以下の2点。
- L5の巻き直し：3回目
- FM同調コイル巻き直し
巻き直したL5の様子です。巻線の間隔が不揃いですけど気にしないことに...
回路図では2,1,3,4の4本足ですけど、4は省略。1のタップはコイルのセンター（センタータップです）から取りました。
足の配置は以下の通り。
同調コイルも含めてポリバリコン周辺の様子です。同調コイルは少し太めに巻いたので、蜜蝋で軽く固定しています。画面中央右がFM同調コイル、左がL5です。
あとは微調整ですね。それから音量調整のスライドボリュームがガリガリうるさいので、何か対策しないといけないです😅
