想定外の使い方。（雨水タンク作成備忘録まとめ。）

テーマ：私のＤＩＹ生活と、ＤＩＹ商品のご紹介(916)

カテゴリ：ＤＩＹ・ハウジング

は久々に盛り上がりましたね。

早く心理的にも強い向上心と復興心で回復してもらいたい心情です。

ところで、阪神淡路大震災被災の知人の進言により昨年に着工した
雨水集水システムですが。

そもそもコレは大震災後の生活で、最も困るのが「水」であって、
その中でも生活用水（特にトイレ用）である事を強調されていた経緯
から、昨年から着工し今も運用中です。

が、今月・千葉のコンビナート火災の化学物質の事を懸念し集水その
ものを切断しました。

その後、３月２１・２２・２３日の東京の塵や雨に含まれる放射能物質
の異常的な高い数値から、遮断を継続し思わぬ想定し得ない運用方法と
なっています。

運用そのものは週末に堆積したクルマの花粉（放射性物質含）の洗い流
しと植物の散水用がメインです。（今は断水していませんからね。）

ところが、ココの処の降雨時の異常な放射性物質の比率から定期的に水
道水から備蓄している予備タンクの水交換を雨水の代わりに加水する。
という運用になっています。

放射性物質の推移はコチラのデータを参照してください。

写真は定期的に交換する用水予備タンク。（１０Ｌと２０Ｌ）
上記リンクの水道水の蛇口数値が平常時に戻った時に交換しています。
（通常用途はオートキャンプ用です。）

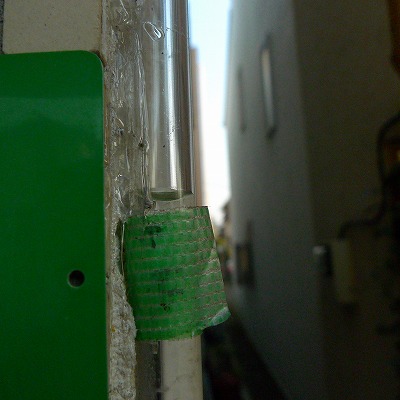

既存の雨水タンクの中身（２号タンク。）

ほぼ満水です。（メーター値）

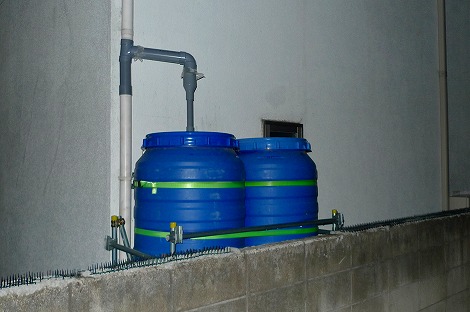

タンク全景。２５０ＬＸ２で容量５００Ｌ（１系統竪管　集水面積２１.４Ｍ2）です。

ここで、雨水タンクの製作手順の備忘録をまとめておきます。

１．まず机上のデータ解析。

２．材料の調達。（タンク本体。）

３．施工場所と基礎強度の計算。

４．基礎の施工その１。

５．基礎施工その２。

６．架台工事その１。

７．架台工事その２。

８．据付・設置。

９．完成・稼動。

１０．半年点検。

１１．９ヶ月点検。

１２．経路遮断。

うっかりすると、メンテ時にデータが埋もれてしまうので下記にまとめておきます。

１．基礎。

ＧＬ－３５０ｍｍの底盤に、砕石５０ｍｍ＋耐圧１：３モルタル３０ｍｍ。

地中埋設２００ｍｍに４００ｍｍＸ６００ｍｍの地中梁の上にＣＢ１００で３段
の積み上げ。

２．架台。

厚さ３８のカラマツ矢板の上に１２．５ｍｍコンパネ２枚敷き。その上に横揺れ
防止の１００ｍｍのＣＢ。

よって架台の仕上げ高さはＧＬ＋７８０ｍｍ。（長期経年で数センチは自重で下
がると考えられる。）

プラス出水管１５０ｍｍ。でＧＬ＋９３０ｍｍ。

３．タンク。

輸入用の食塩を運ぶ為のポリドラム。容量２５０ＬＸ２.

４．タンクとの接続。

タンク底から１５ｃｍに２０ｍｍの出水口２ヶ所穴あけ。２０ｍｍのＶＰ管をＶ字
にまとめ、雨水タンク接続ＶＰ２０ｍｍＸ２を１本に接続。

地表２０ｍｍ管を２０ｃｍ立ち上げＶＰ管との間に地震等の揺れの歪みを干渉する
為に耐圧ホース６０ｃｍの接続。
（フレキシブルな接続を目的としている。）

そのまま２０ｍｍＶＰ管で水平にレベルをとって約１０Ｍの横引き経路とする。

最終出水管の手前５０ｃｍ位で１３ｍｍに分岐変換し、一方を水位メーターへ。
もう一つを立ち上げ（ＧＬ＋４００）出水管としている。

５．初期浮遊物を含んだ雨水と本雨水との分岐システム。

コレは実に様々な検討をしてみたが、結局はこのシステムをなぞったカタチに
なった。

６．実効放水率。

よって、タンク水位（満水時ＧＬ＋１３８０ｍｍ　干水時ＧＬ＋９３０ｍｍ）
大気圧１気圧として５,６５２ｃｍ2：５．３ｃｍ2）の自然湧水方式システムです。
（古代ローマ式水道と同じ原理。）
