2025.07.03

試作スピーカー27.7（新々作定電流駆動アンプ4.7:プッシュプル定電流回路）

テーマ：オーディオ機器について(3912)

カテゴリ：試作スピーカー

エミッタ抵抗100Ω、コレクタ抵抗100Ωの時は、
入力信号0.1Vp-pで歪みが出ないためにはコレクタ電流を24.0mA流すと解消され、その時395mWの損失になってしまう。
入力信号が0.1Vp-pということはないので、一桁Pcの大きな石にするしかないか。。

ここまではOPA828と2SA1349の組み合わせ。

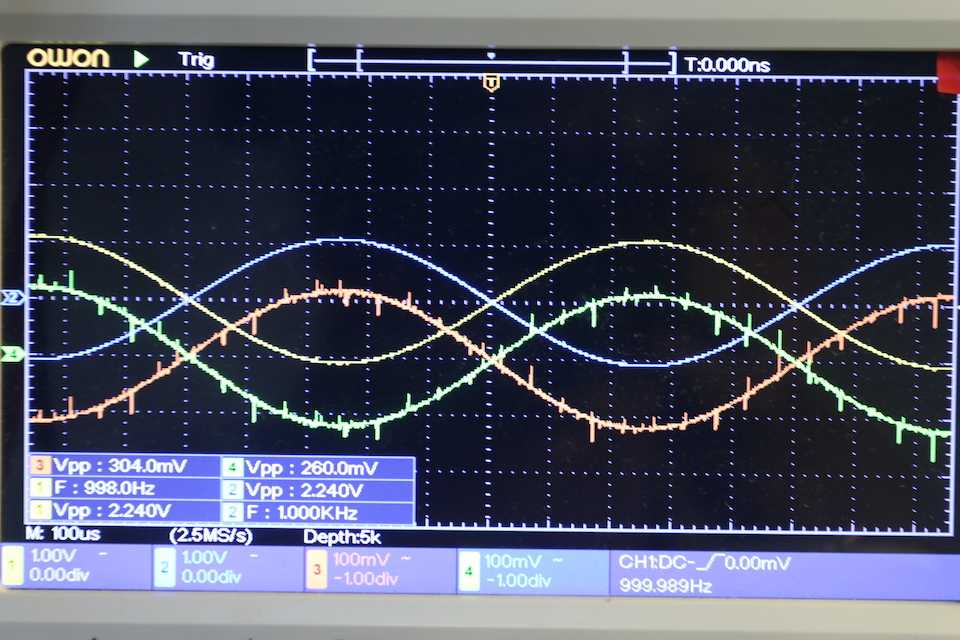

1、2はエミッタ。3、4はコレクタ（AC結合）ゲインは1倍。

エミッタ抵抗は100Ωのままでコレクタ抵抗を10Ωにしてゲインを1/10にしてみた。
歪み出すIcを計測してみたが。

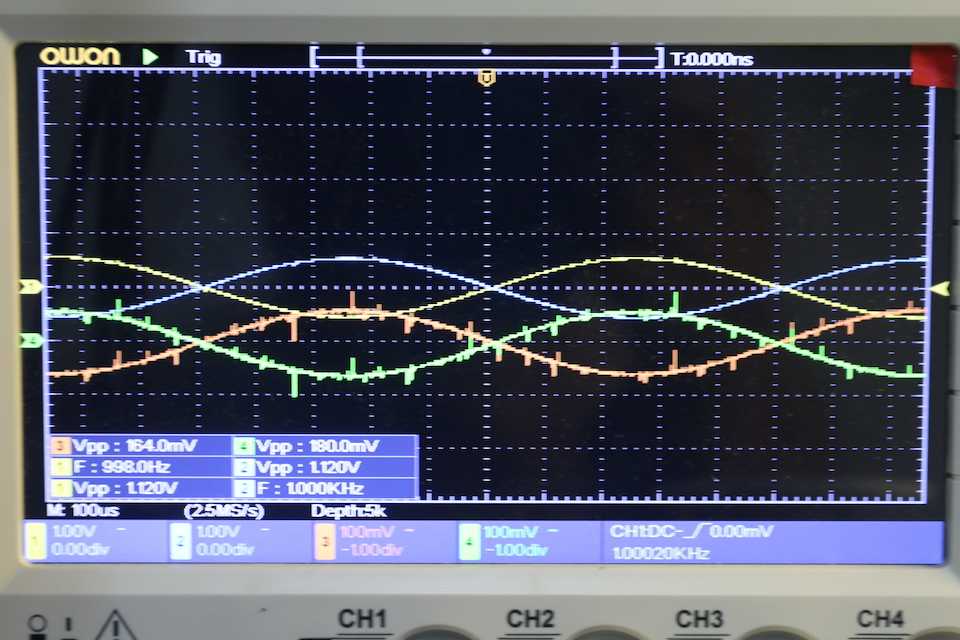

入力信号0.1Vp-p の時 Ic:6.05mA 以上で歪みは観測されない。
ゲインを1/10ではコレクタ電流は1/4に。

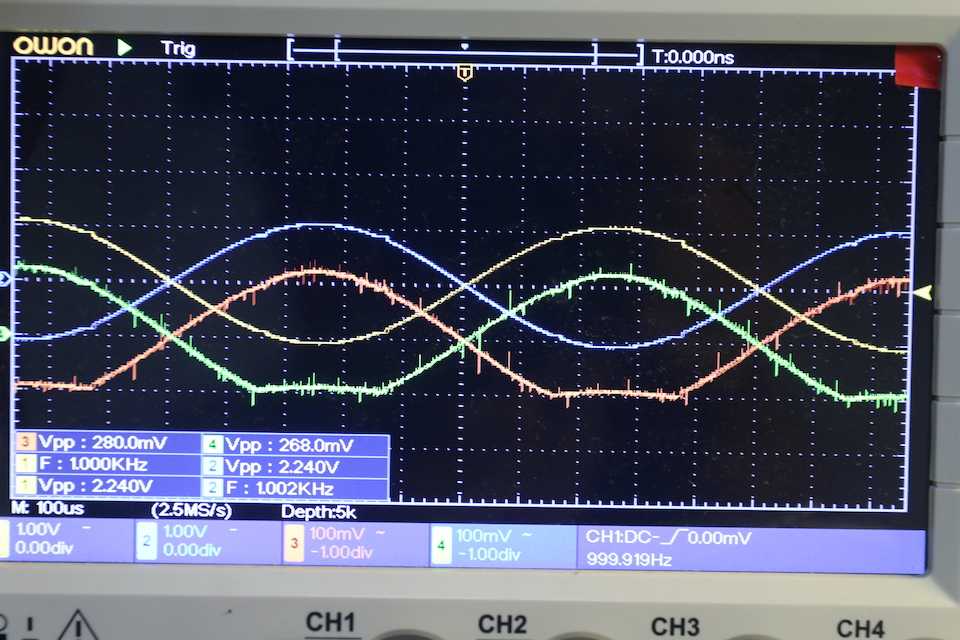

入力信号0.2Vp-pの時コレクタ電流12.45mA以上で歪みは観測されない。

入力信号0.2Vp-pでコレクタ電流が12.45mA以下だと歪む。
差動回路には流せる電流の上限があるからだ。

入力信号0.3Vp-pではコレクタ電流19.9mA以上で歪まないが、コレクター損失を越えてしまう。
無歪み範囲は概ねコレクタ電流に比例するのか？
