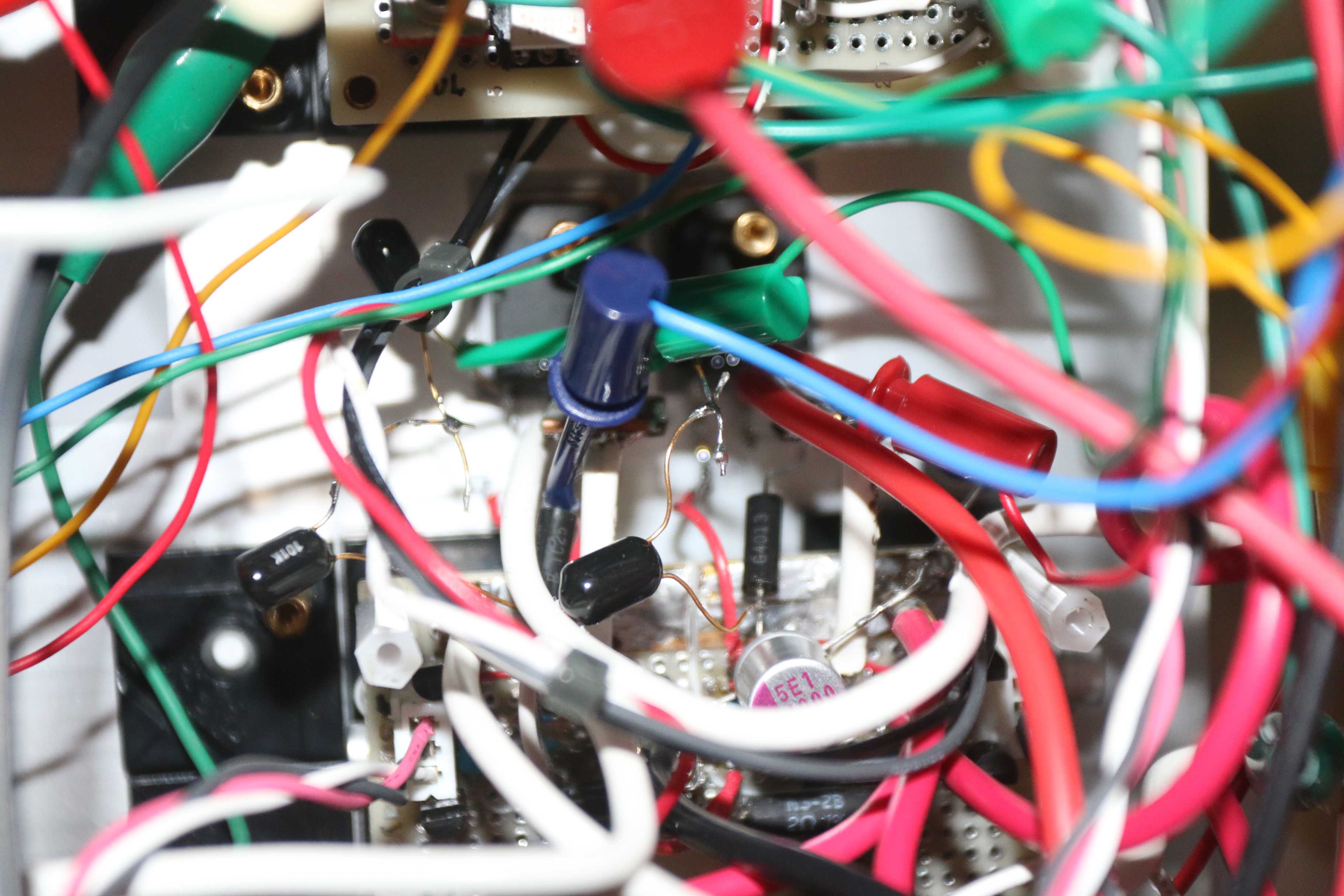

シングルのSEPPの実験機と同じ回路で試作機を作った。
同じ回路なのにコンストラクションが違うと特性がものすごく違う。大電流回路の不思議だ。
電源±12Vで、負荷抵抗0.1Ωで4Vp-pまで振れる。それ以上はクリップする。40Ap-pというのか。±20Apというのか。実効値7.1Aというのか。
10kHz、入力0.5Vp-p

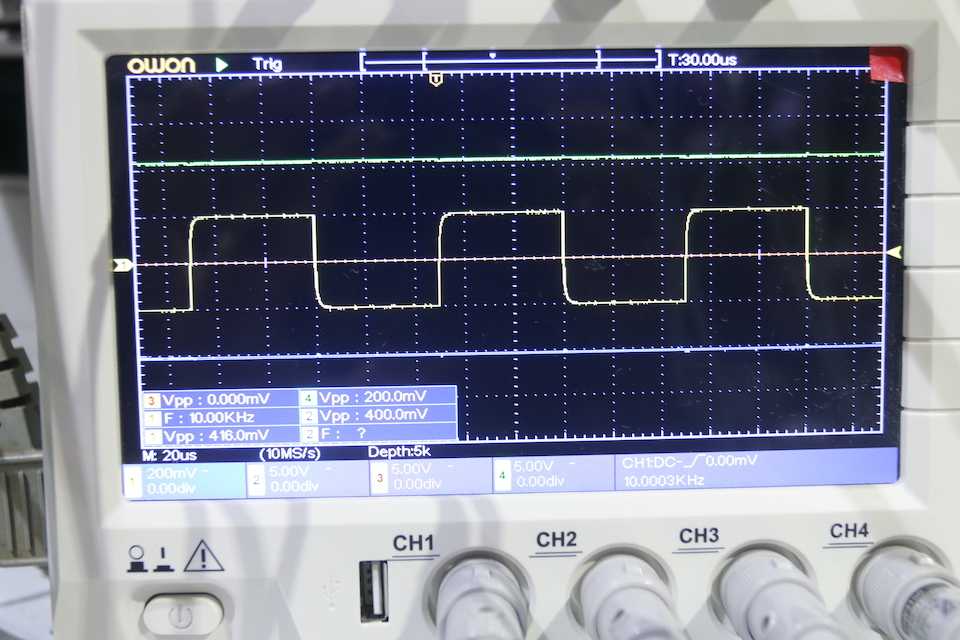

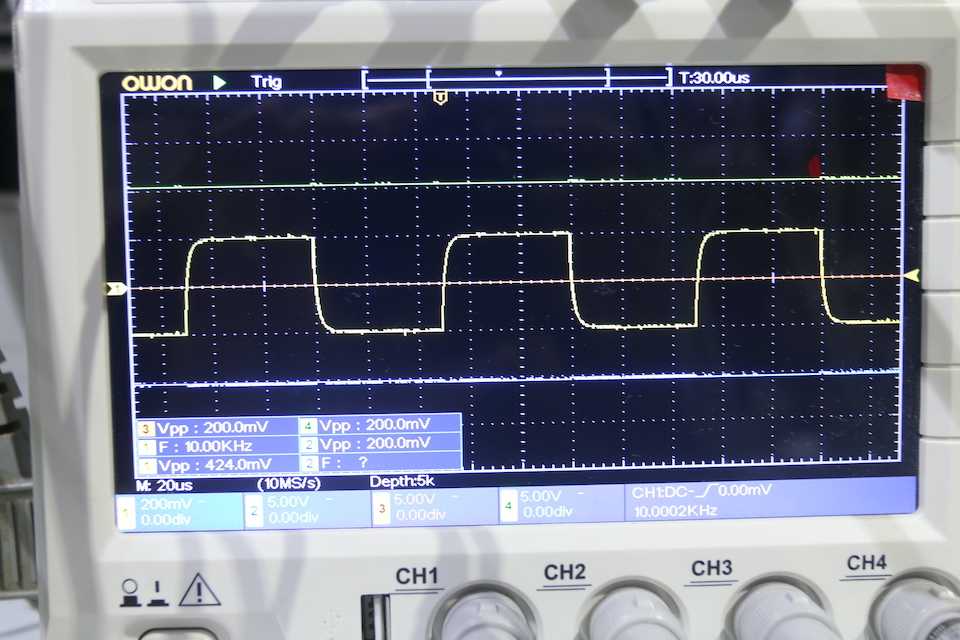

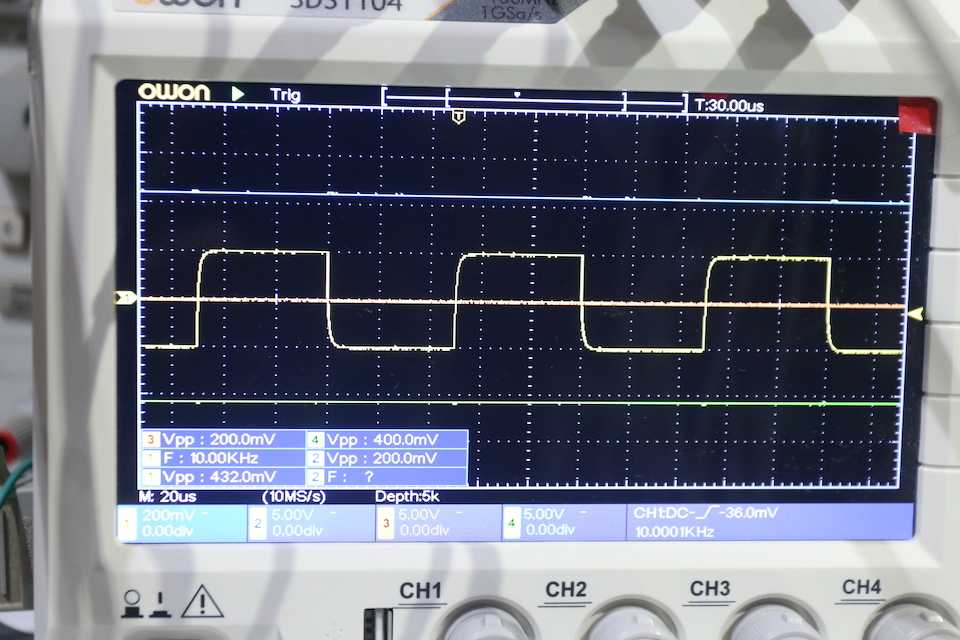

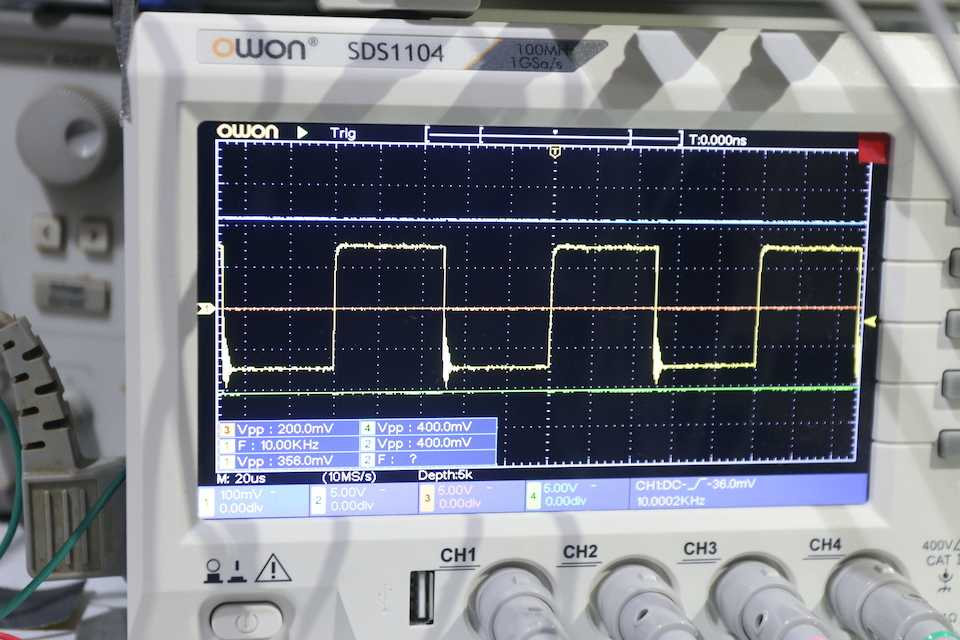

10kHzの方形波。寄生発振が見られるので、これから対策予定。コンプリメンタリーのUHC MOSが入手できなくなってもなんとかなる見込みが付いた。これからスピーカーの本体の組み立てに入ります。
寄生発振を抑えたらf特が50kHzフラット（-3dBが300kHz）まで落ちたが、使えないことはないかもしれない。もう少し帯域制限を緩めようか。。今手持ちの部品がない。
TOSHIBA のサイトにパワーMOSFETの寄生発振・振動のPDFファイルがあります。
参考になるようなならないような。。
https://toshiba.semicon-storage.com/info/application_note_ja_20180726_AKX00021.pdf?did=59455
55pF

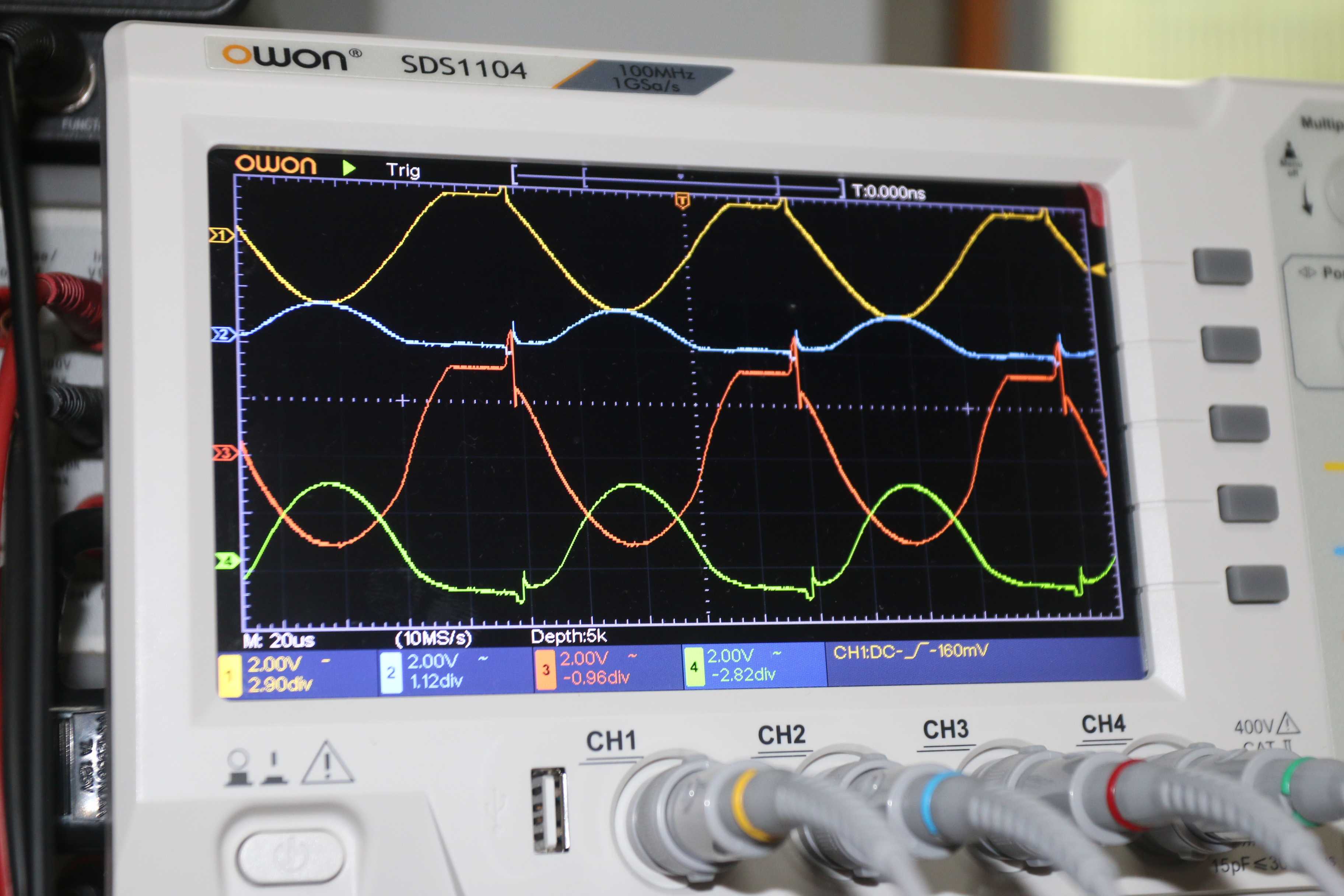

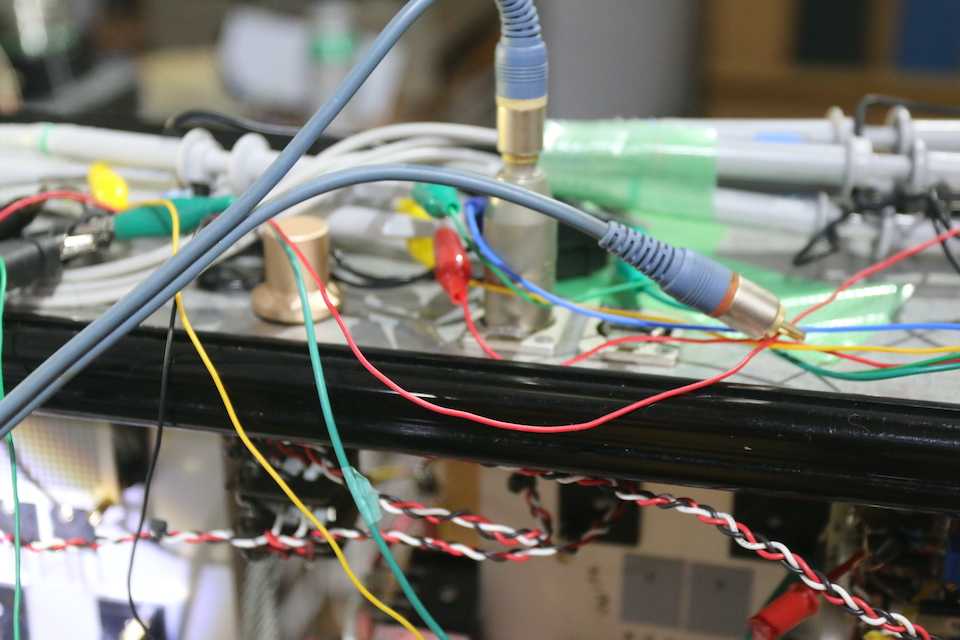

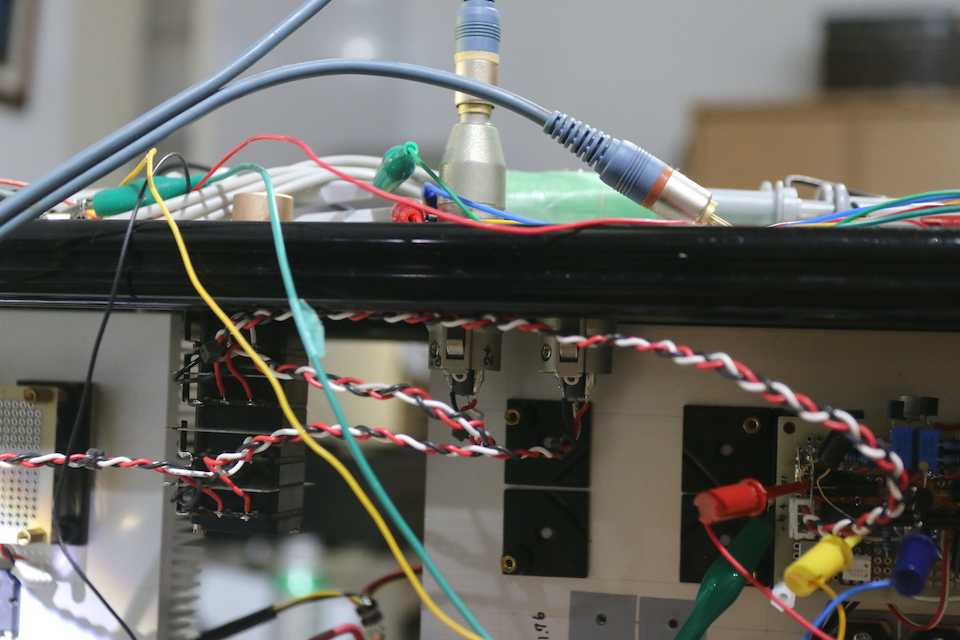

クリップ時の波形、ICクリップを取り付けただけでクリップレベルが下がる。なんともデリケート。
黄：出力
青：マイナス側ソース
赤：プラス側ゲート
緑：マイナス側ゲート
こんな歪みだらけの波形でも出力はまともになる。高帰還のOPアンプの威力。
というか下の2つのゲートで見えているのはパワーMOSFETの非直線性を改善するための逆補正信号と考えると良いかも。

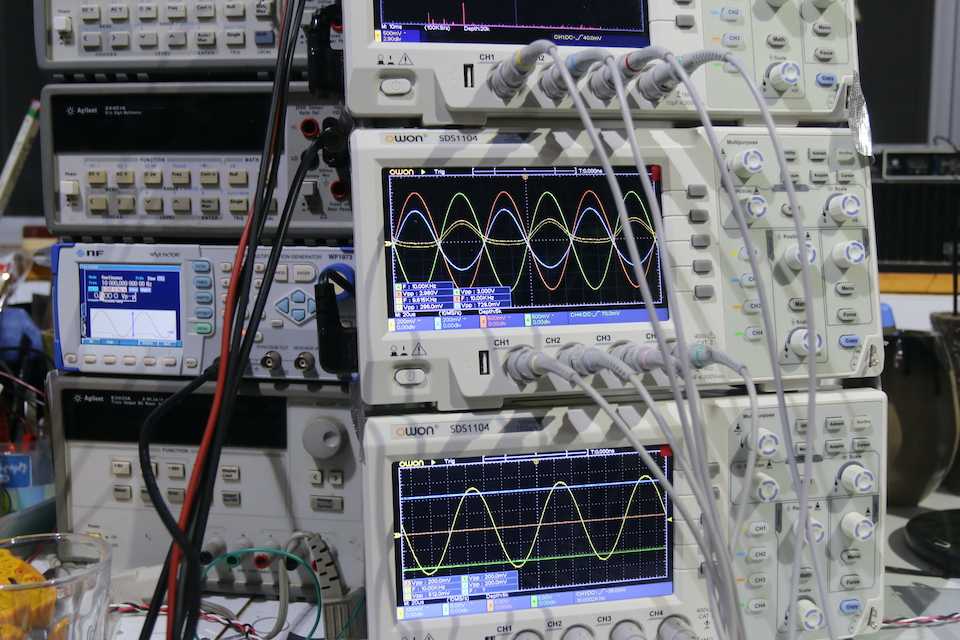

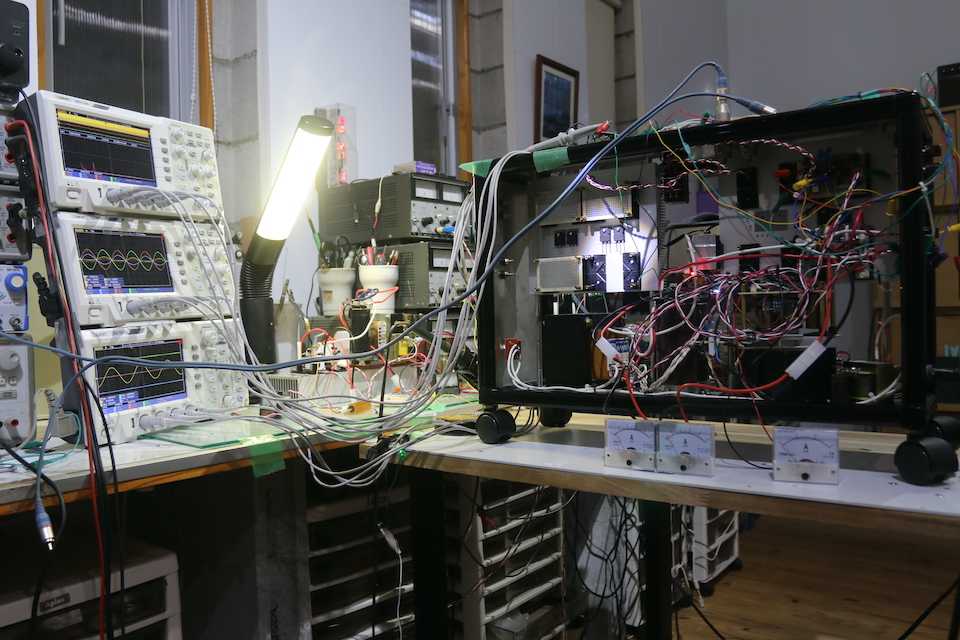

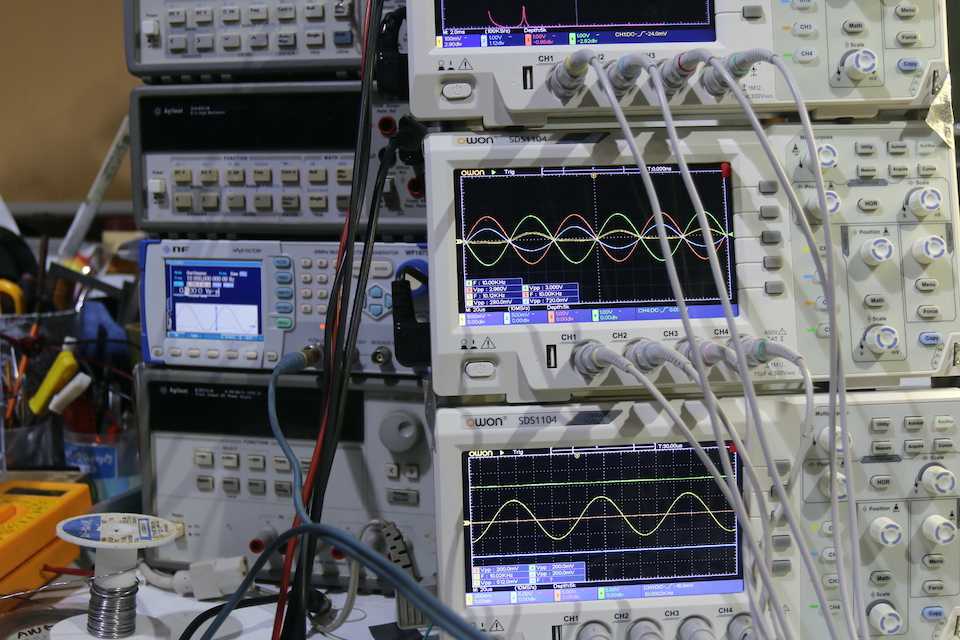

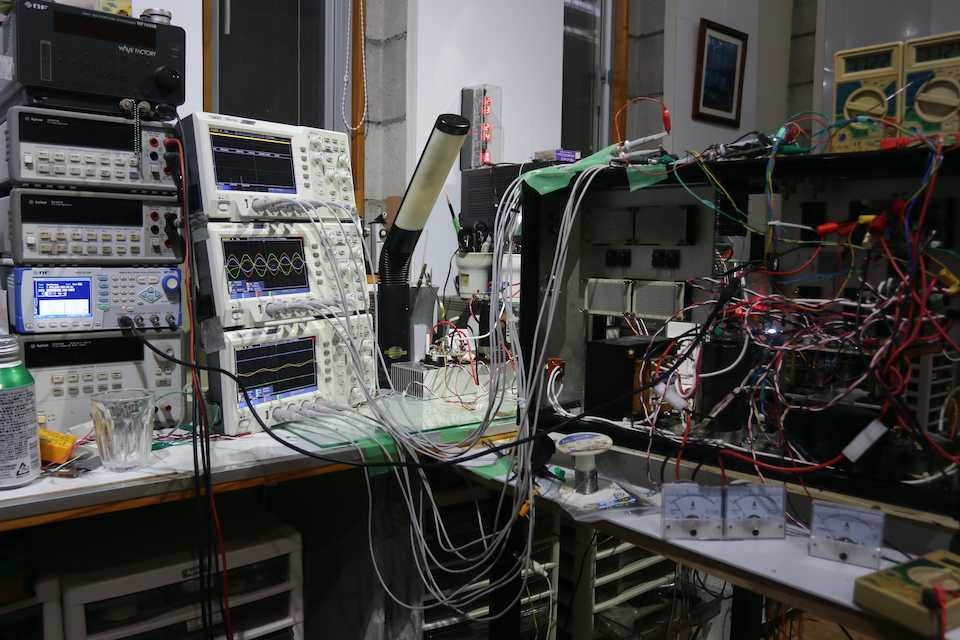

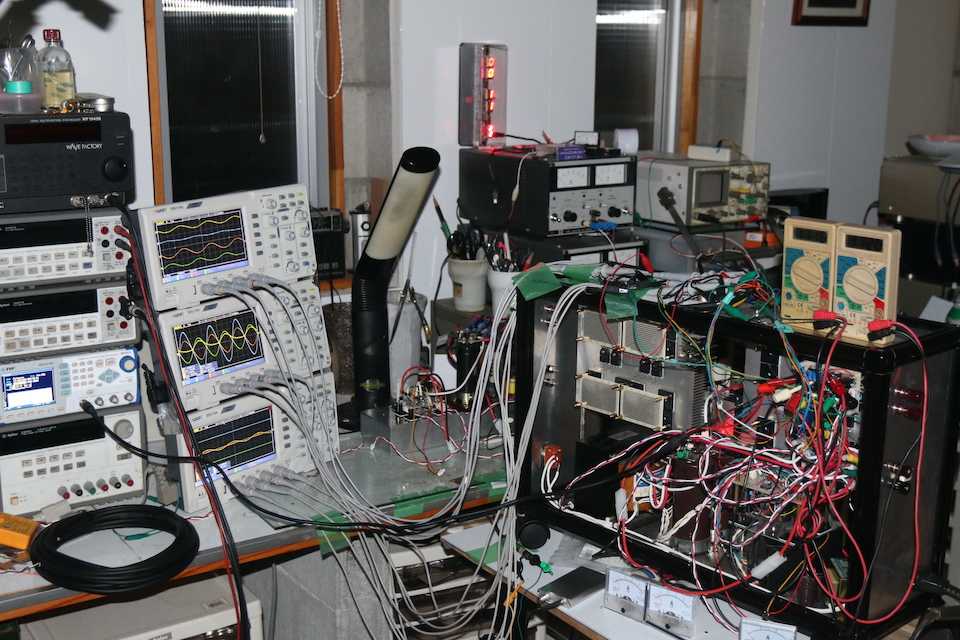

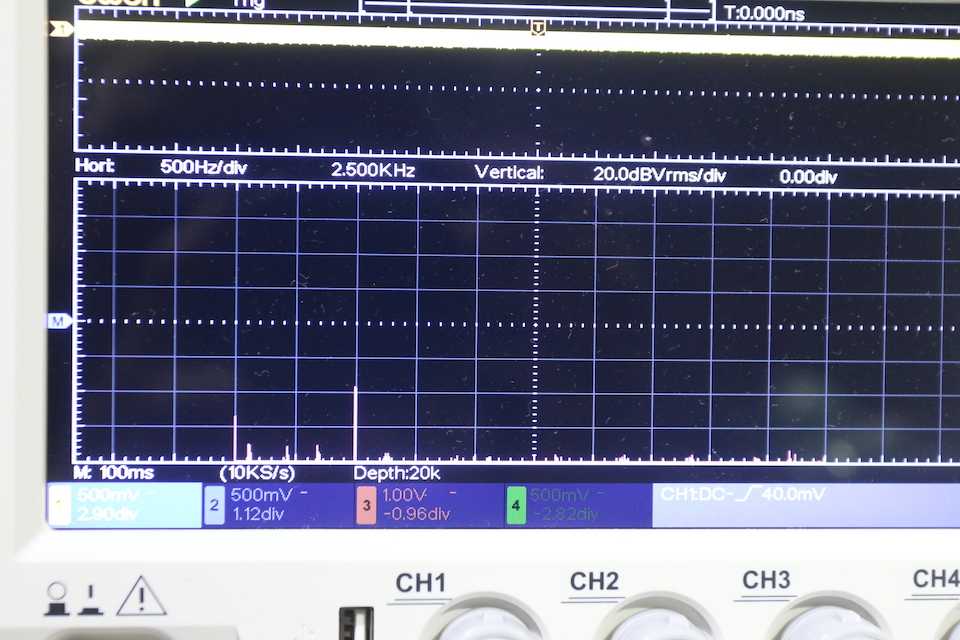

そろそろこのプロジェクトは回路図を描いたら終わりなのので、各部波形をアップしておきます。

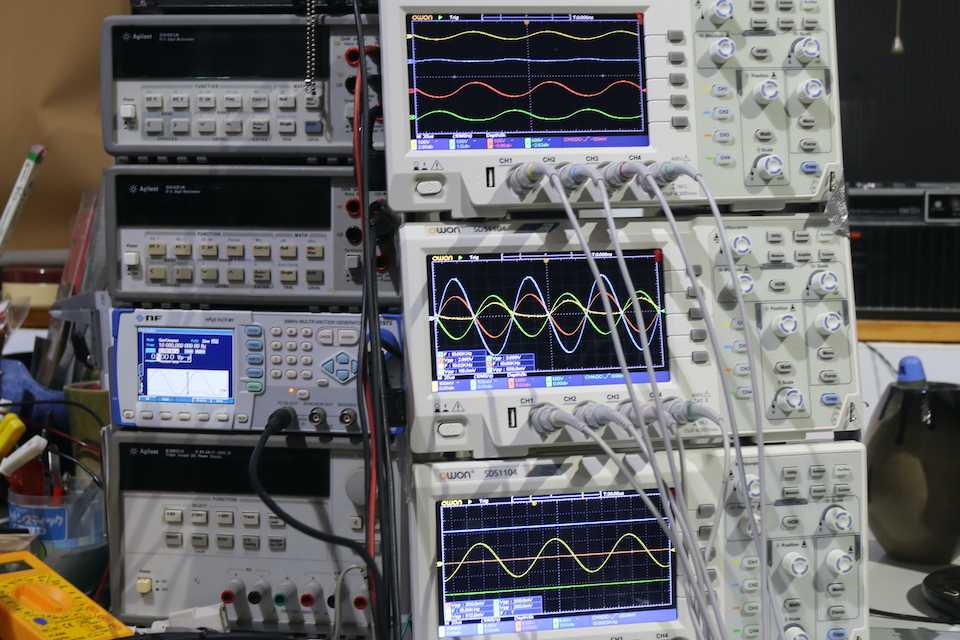

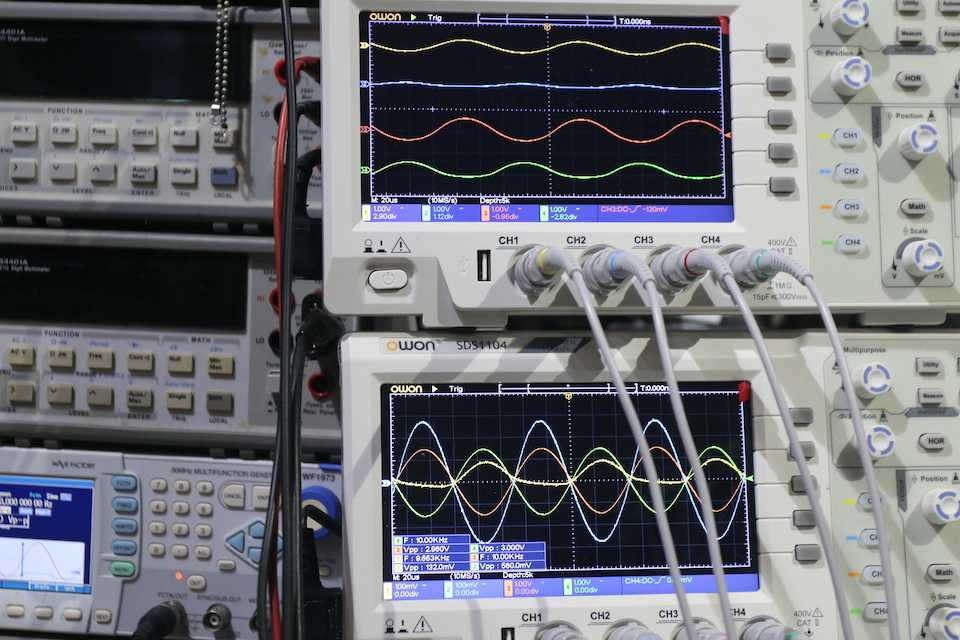

入力：10kHz、0.5Vp-p
ファイナルのパワーMOSの
黄：プラス側ソース
青：マイナス側ソース
赤：プラス側ゲート
緑：マイナス側ゲート
ドライバー基板
黄：マイナス側出力
青：プラス側出力
赤：マイナス側コンプリメンタリーSEPP出力
緑：同プラス側出力
下
黄：出力電圧(0.1Ω負荷)
青：ファイナル段プラス電源
緑：同マイナス電源

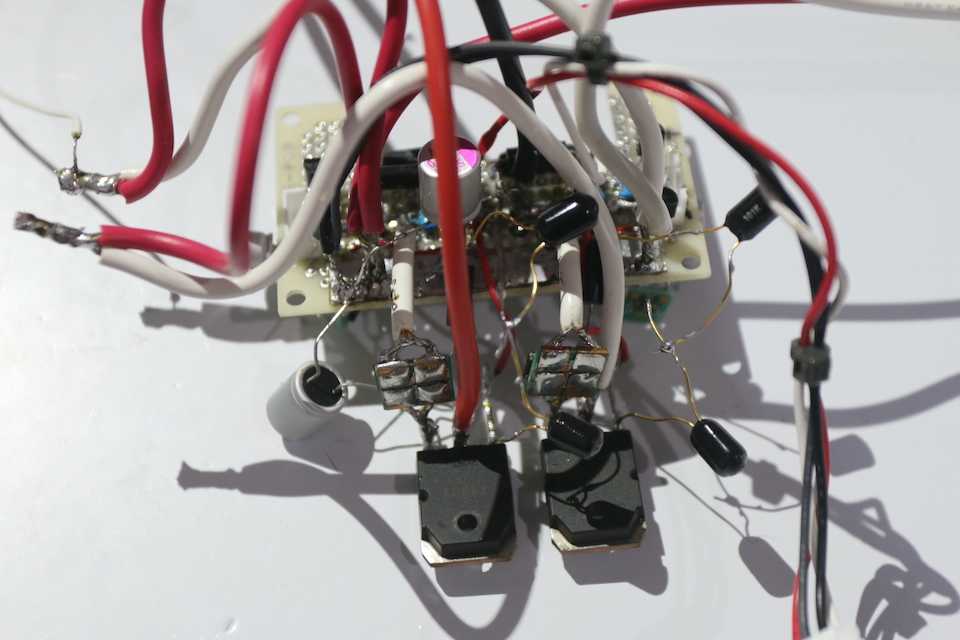

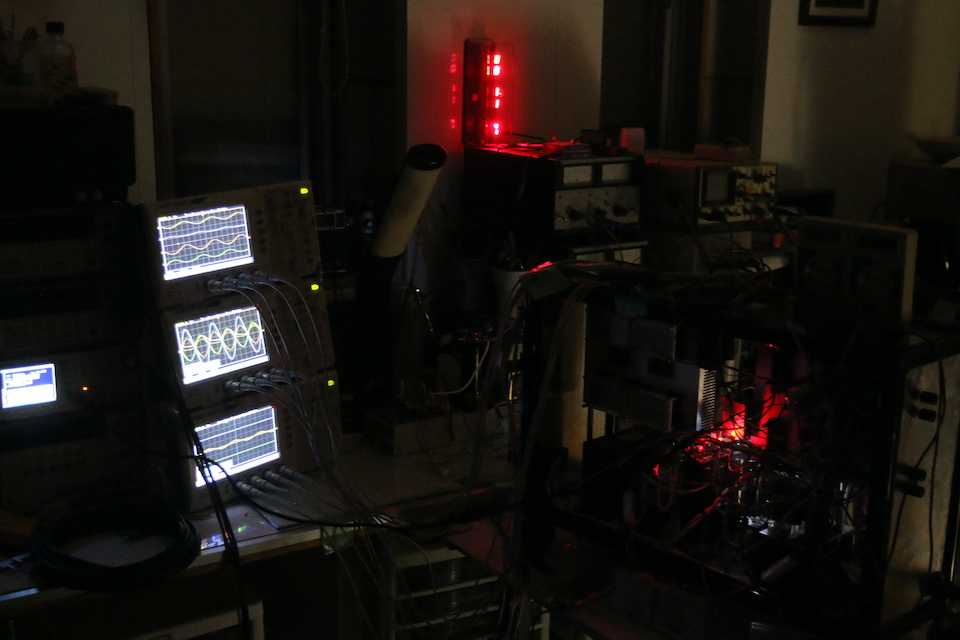

ランニングテストしていて、放熱器の強制空冷ファンを止めたらどうなるか見ていたら、突然マイナス側のパワーMOSFETがショートモードで飛んだ。放熱器へのビス留めが甘かった。しおしおで今夜は寝みます。。
飛んだマイナス側のパワーMOSFETを交換して復帰した。
入力はバランスなので、アンバランスの場合は変換アダプターを使おうと考えている。音質が劣化する場合はRCA端子を増設するつもり。
XLR端子を使うバランス入力の場合は4連VR（ボリューム）が必要。東京光音で特注だけれど作ってくれる。音の劣化は少ないと思う。シールドはこれから。
120p
20pF
同じ回路なのにコンストラクションが違うと特性がものすごく違う。大電流回路の不思議だ。
電源±12Vで、負荷抵抗0.1Ωで4Vp-pまで振れる。それ以上はクリップする。40Ap-pというのか。±20Apというのか。実効値7.1Aというのか。
10kHz、入力0.5Vp-p
10kHzの方形波。寄生発振が見られるので、これから対策予定。コンプリメンタリーのUHC MOSが入手できなくなってもなんとかなる見込みが付いた。これからスピーカーの本体の組み立てに入ります。
寄生発振を抑えたらf特が50kHzフラット（-3dBが300kHz）まで落ちたが、使えないことはないかもしれない。もう少し帯域制限を緩めようか。。今手持ちの部品がない。
TOSHIBA のサイトにパワーMOSFETの寄生発振・振動のPDFファイルがあります。
参考になるようなならないような。。
https://toshiba.semicon-storage.com/info/application_note_ja_20180726_AKX00021.pdf?did=59455
55pF
クリップ時の波形、ICクリップを取り付けただけでクリップレベルが下がる。なんともデリケート。
黄：出力
青：マイナス側ソース
赤：プラス側ゲート
緑：マイナス側ゲート
こんな歪みだらけの波形でも出力はまともになる。高帰還のOPアンプの威力。
というか下の2つのゲートで見えているのはパワーMOSFETの非直線性を改善するための逆補正信号と考えると良いかも。
そろそろこのプロジェクトは回路図を描いたら終わりなのので、各部波形をアップしておきます。
入力：10kHz、0.5Vp-p
ファイナルのパワーMOSの
黄：プラス側ソース
青：マイナス側ソース
赤：プラス側ゲート
緑：マイナス側ゲート
ドライバー基板
黄：マイナス側出力
青：プラス側出力
赤：マイナス側コンプリメンタリーSEPP出力
緑：同プラス側出力
下
黄：出力電圧(0.1Ω負荷)
青：ファイナル段プラス電源
緑：同マイナス電源
ランニングテストしていて、放熱器の強制空冷ファンを止めたらどうなるか見ていたら、突然マイナス側のパワーMOSFETがショートモードで飛んだ。放熱器へのビス留めが甘かった。しおしおで今夜は寝みます。。
飛んだマイナス側のパワーMOSFETを交換して復帰した。
入力はバランスなので、アンバランスの場合は変換アダプターを使おうと考えている。音質が劣化する場合はRCA端子を増設するつもり。
XLR端子を使うバランス入力の場合は4連VR（ボリューム）が必要。東京光音で特注だけれど作ってくれる。音の劣化は少ないと思う。シールドはこれから。
120p
20pF
