懸念していたとおり、900℃付近で断線してしまった。やはりAC100Vに直結していたので温度上昇が速すぎたのだと思う。めんどくさがらずにPWM制御にすればよかった。。
PWM回路はステッピングモーター駆動用に使っていた秋月電子のLMC555の 発振器キット を改造して作った。
これをオムロンの温度制御器とパナソニックのSSR間に入れるだけ。約120Hzで発振していたので非同期でそのまま使った。もう少し高い周波数でスイッチングさせた方が綺麗に制御できるとは思うのだが、SSRの入力信号の周波数に関する情報が入手できなかったので、このまま行こうかと思う。
実験してみれば分かると思うが。
全回路図

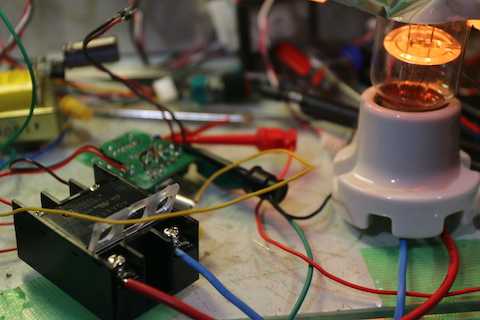

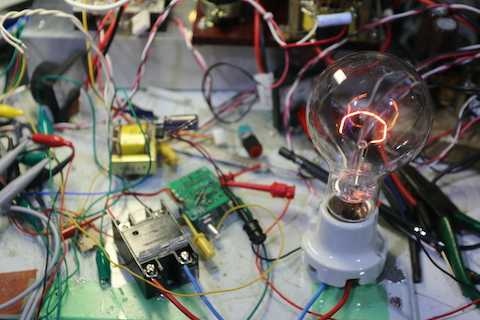

電球の明るさを制御してみた

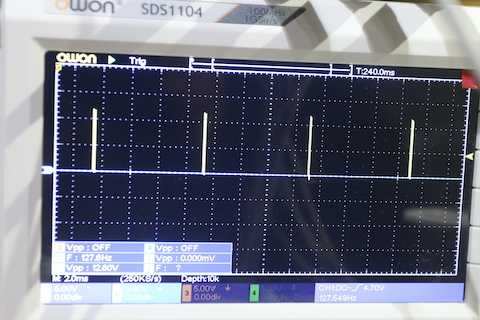

1番暗い、絞り切ったところ

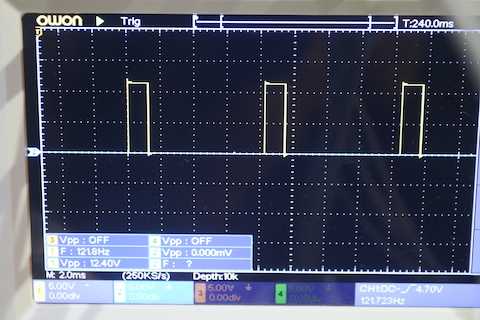

これが半分の電力
どんどん明るくなる
もう眩しくて目がやられる

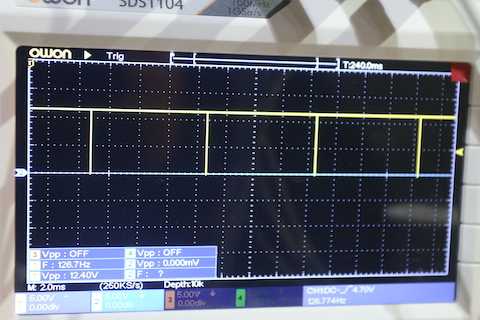

これが最大

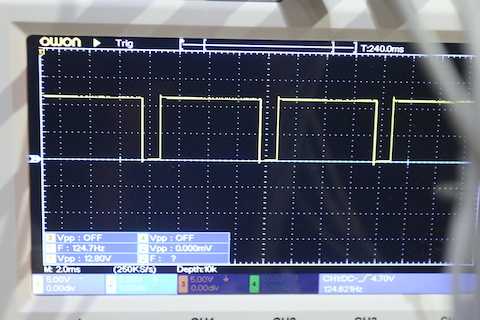

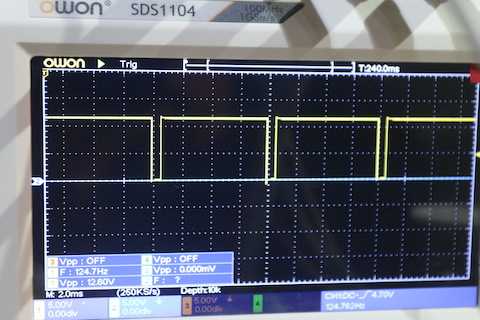

気になったので周波数を変えて実験してみた。電球に掛かる電圧を見ている。
AC100Vは280Vp-pになる。
SSRは高いスイッチング周波数も受け付けるようだ。
60Hzだと不連続半波整流波形で、ヒーターに優しくなさそうだったので、パス。

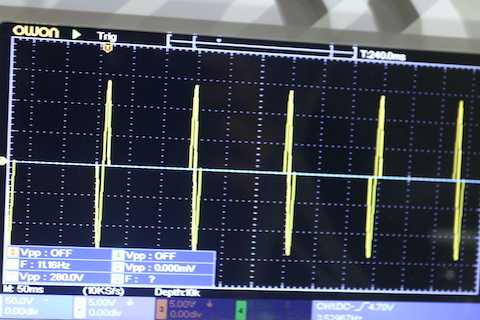

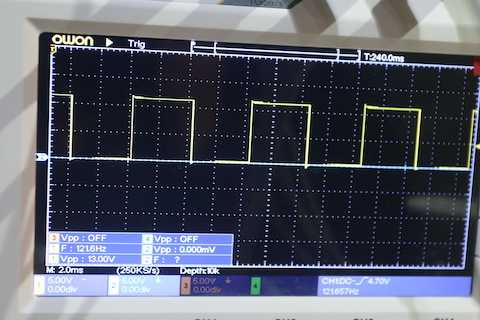

1200Hzも1波抜かしの半波整流になる。また小さい領域にするとパルスが細すぎて制御できない、全OFFになるのでパス。
で結局120Hzスイッチングに落ち着いた。

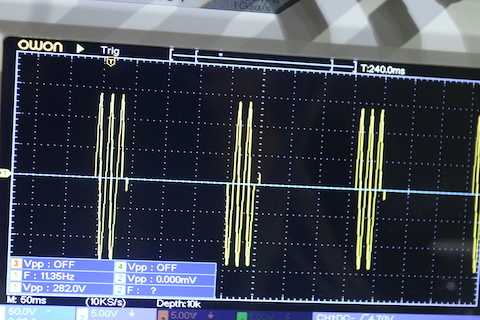

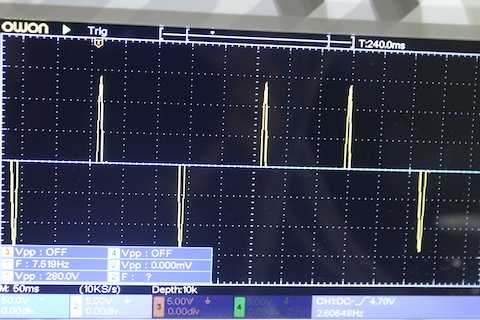

絞り切ったところから。

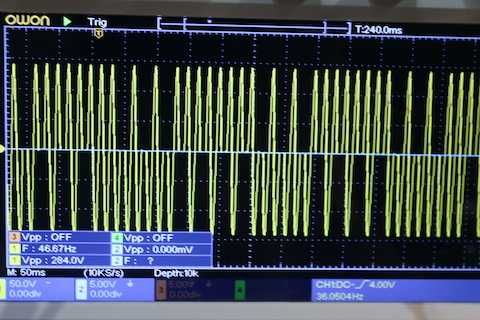

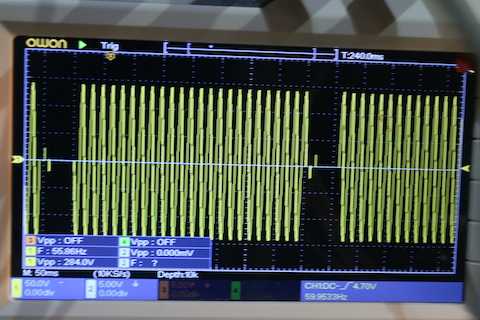

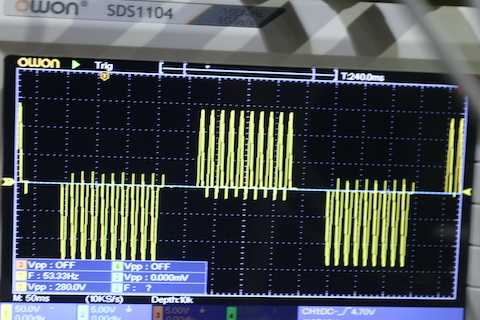

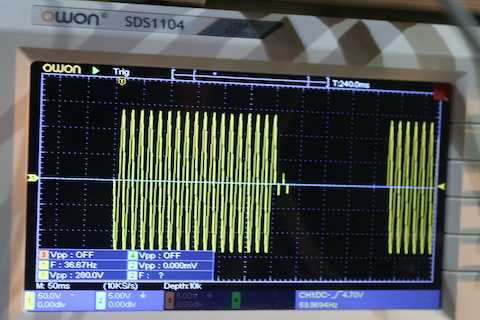

トーンバースト波の方がヒーターに優しそう（？）

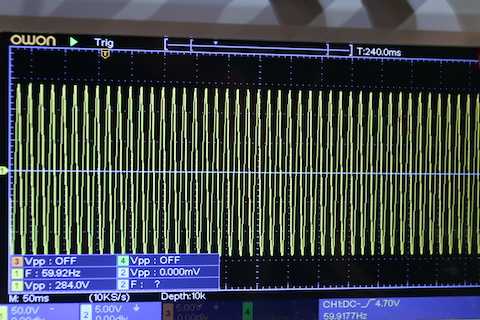

MAX
PWM回路はステッピングモーター駆動用に使っていた秋月電子のLMC555の 発振器キット を改造して作った。
これをオムロンの温度制御器とパナソニックのSSR間に入れるだけ。約120Hzで発振していたので非同期でそのまま使った。もう少し高い周波数でスイッチングさせた方が綺麗に制御できるとは思うのだが、SSRの入力信号の周波数に関する情報が入手できなかったので、このまま行こうかと思う。
実験してみれば分かると思うが。
全回路図
電球の明るさを制御してみた
1番暗い、絞り切ったところ
これが半分の電力
どんどん明るくなる
もう眩しくて目がやられる
これが最大

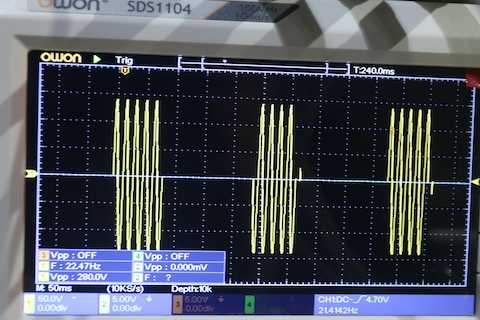

気になったので周波数を変えて実験してみた。電球に掛かる電圧を見ている。
AC100Vは280Vp-pになる。
SSRは高いスイッチング周波数も受け付けるようだ。
60Hzだと不連続半波整流波形で、ヒーターに優しくなさそうだったので、パス。
1200Hzも1波抜かしの半波整流になる。また小さい領域にするとパルスが細すぎて制御できない、全OFFになるのでパス。
で結局120Hzスイッチングに落ち着いた。
絞り切ったところから。
トーンバースト波の方がヒーターに優しそう（？）
MAX
