ツインバス3wayシステム再構築～故障診断編

カテゴリ：カテゴリ未分類

アンプユニットの裏面図が出来ました。

作成していてアタマが爆発しそうなくらい混乱したのでしばらく休憩。

1号機は一旦見捨てて2号機を動作させて1号機と比較する事にします。

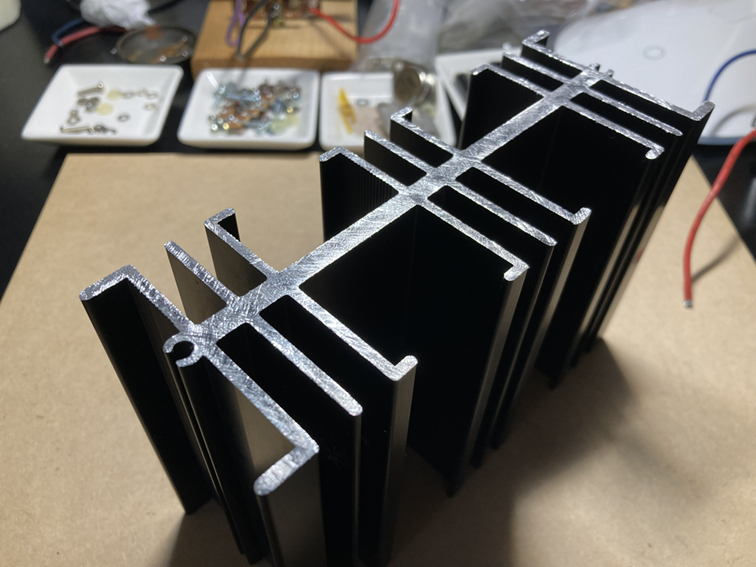

1号機に処理をするのを忘れましたが、ヒートシンクはシャーシとの接触抵抗を低くすると音質が向上します。
アルマイト処理されたヒートシンクは表面が絶縁物です。
ネジで止めるとシャーシと導通しますが、不完全なのでシャーシに接する底面にはやすりをかけます。

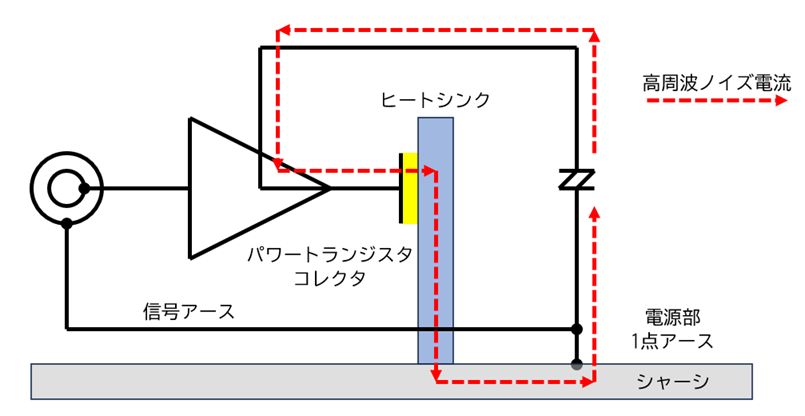

流れているのは電源から混入した高周波ノイズなのでしょう。

パワートランジスタのコレクタとヒートシンクはマイカシートで絶縁しています。
つまりここにマイカコンデンサが存在している訳です。

但し、高周波帯域で不定電位の導体が存在する事も音質を阻害します。

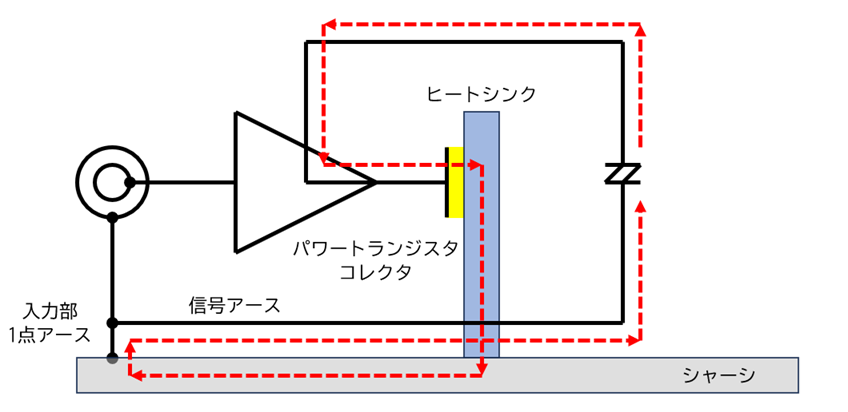

入力部の1点アースであってもヒートシンクとシャーシの結合インピーダンスを低くする事で聴感上好ましく感じる場合があります。

では不定電位の導体を全てアース電位に固定したら良いのかと言うと、徹底し過ぎると音に覇気が無くなります。

もう企業秘密でも何でもないので書いちゃいましたHi
