ツインバス3wayシステム再構築～改善編

カテゴリ：カテゴリ未分類

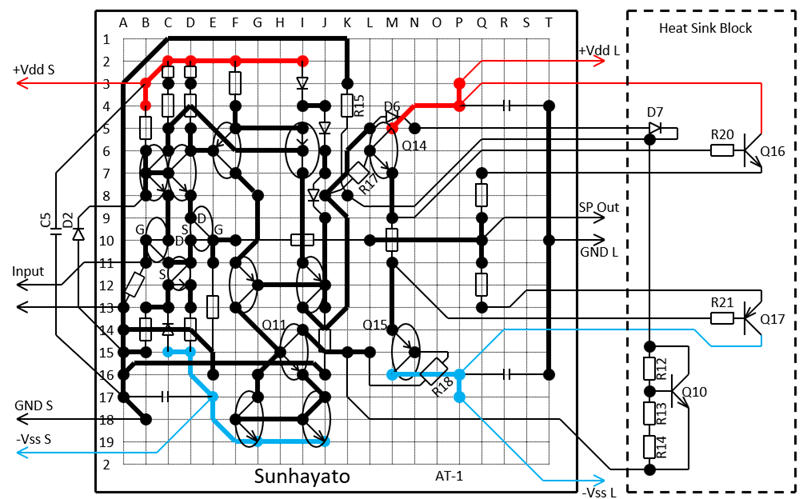

アンプ基板裏面図を見ていて、バイアス回路の抵抗もヒートシンクブロックに移動すると配線が1本減らせる事に気付きました。
また、トランジスタのベースの配線が短くなる事もメリットです。

もうひとつ気づきました。
バイアス用ダイオード（D7）のカソードをヒートシンクブロック内でバイアスト用ランジスタ（Q10）のコレクタに直接つなげばアンプ基板との配線をもう1本減らせます。

しかし、これは悩みどころで、金田式アンプの特徴であるGOA（Ground Output Amp）と名付けられた、特定のアースポイントを基準として信号を増幅する設計思想に影響するかも知れません。

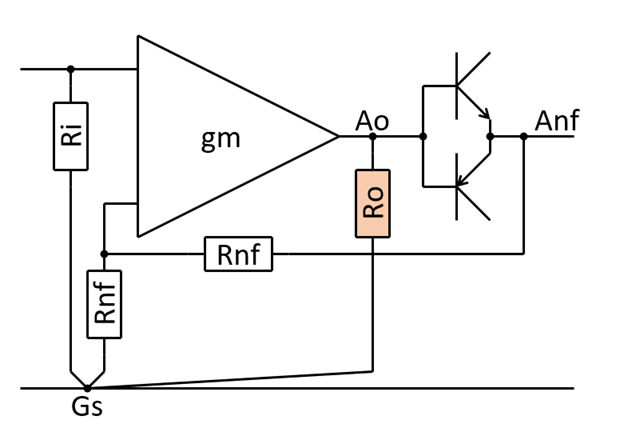

金田式アンプは電圧増幅段の出力に一般にはない負荷抵抗Roが入っているのが特徴です。
アンプのオープンゲインAoは電圧増幅段の相互コンダクタンスgm×Roで定まります。
クローズドゲインAnfはRnfによって定まります。
その増幅の基準点がGsです。

問題になるのは線材の引き回しの長さです。
メタルカンタイプのパワートランジスタをヒートシンクに取り付けると配線長によるインダクタンス成分が気になります。
Gsの場所が定まっていても、そこにたどり着くまでにL成分が存在するのではGOAではありません。

どちらが理想GOAに近いのか考え込んでいたら、またアタマが爆発しそうになって来ました・・・

そもそも一般に、電圧増幅段の負荷は終段ダーリントンエミッタフォロワの入力インピーダンス。
スピーカーのインピーダンスを8Ω、トランジスタのhfeを100とすれば、このインピーダンスは80kΩ。
金田式GOAのRoは5.6kΩ。
電圧増幅段の負荷はこの抵抗になっています。
オープンゲインを思いっきり捨てているんじゃないかなぁ・・・？

Roを削除して性能を改善したくなりますが、NF量が増えて、また発振地獄に陥るかも知れません。
テスターとLCRメータしかない自宅環境では安定度の検討は無理。
