小型ベンチ用治具作製 3 ( Jigs for bench top bench 3 )

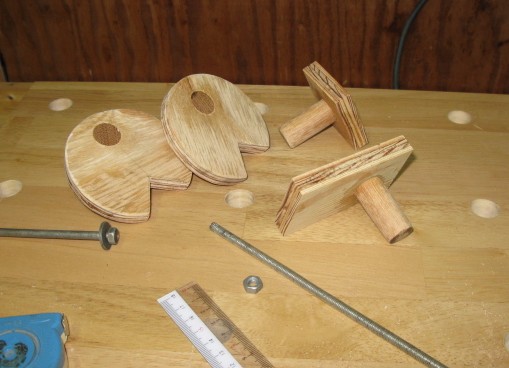

加工素材を抑えるために丸いカムも作ったのですが丸に切り込みを入れてパックマン的な形としてみました。次に天板穴に脱着可能なL型クランプを作ってみます。丸棒を45°にカットし斜め臼にします。臼の底には6mmナットを埋め込みます。丸棒は両側から穴を開け6mmボルトが楽に出入りするようにしておき寸切りボルトを通すつもりです。ボルトを接着したツマミを回すと、斜め臼がスライドし天板の穴に固定出来ます。ーーこの手は自転車のハンドルポスト（ステム）に良く使いますね。左端の丸当て木はネジ頭を緩く埋め込み丸座金で蓋をしてありますから首振りします。アームにボルトを通してツマミと接着中。。
2016.12.25
コメント(0)
-
小型ベンチ用治具作製 2 ( Jigs for bench top bench 2 )
合板を2インチ幅にカットしストッパーの頭（傘）にします。3/4インチの穴を開けて丸棒を接着しようと思います。ーー丸棒は穴に緩いので割を入れて締め、接着します。2連のベンチドッグ（ストッパー）をバイスで締め、接着中です。丸棒に誤差があるので一方は絞まるが一方は緩いのでーーー鉋屑を差し込んで締めました。単体ドッグも同様に接着しています。
2016.12.18
コメント(0)
-
小型ベンチ用治具作製 ( Jigs for bench top bench)

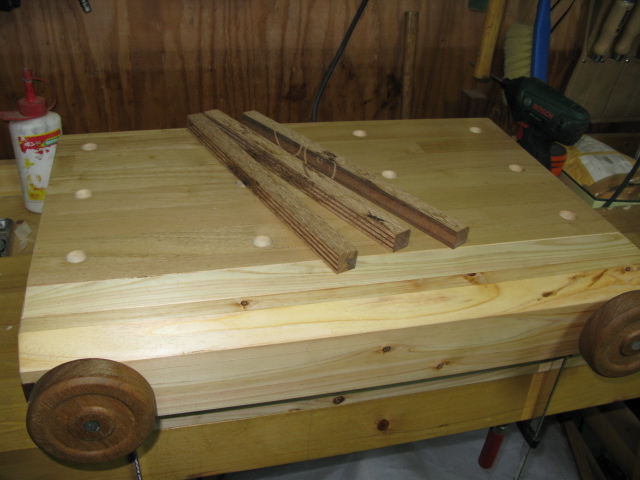

引き続き、小型ベンチ用のストッパー(bench dogs)など作ってみます。まず、デッキ材の残り物を角に切り出しました。モクソンバイス(MOxon Vice)にセットして角を鉋で落としほぼほぼ、八角形にしました。八角材を旋盤の自動送りで削りながら・・同時に手でサンディングしています。天板の穴に通る丸棒が３本出来ました。
2016.12.17
コメント(0)
-
秋〜冬への準備 12 (Preparation from autumn to winter 12 )

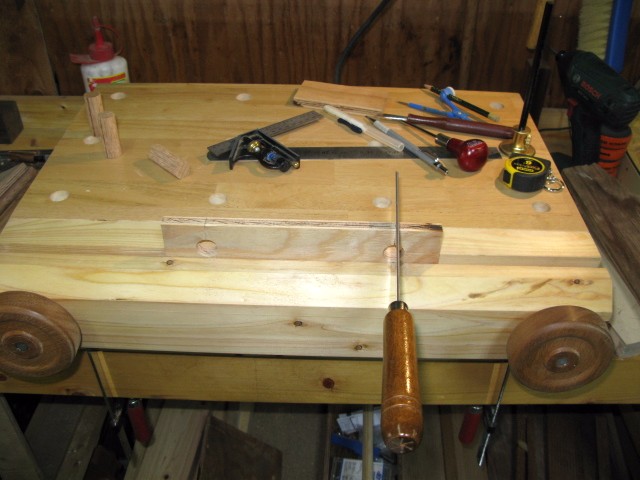

今日は寒風が吹いて落ち葉も多く、晩秋というよりは初冬という天気です。工房では薪ストーブなしでは過ごせません。ーーーー天板に加工素材の固定用の穴を開けてから井桁に接着しました。仕上げ加工を施して出来上がりです。試しにバイスに木っ端をセットし手鋸を使ってみました。・・・ちゃんと使えます。鉋掛けも問題ありません。・・・思い返してみると木工用バイスを作るのはこれで６個目でした。 でも、もう一つ二つくらいは作るかもしれません。
2016.12.11
コメント(0)
-
秋〜冬への準備 11 (Preparation from autumn to winter 11 )
モクソンバイスのリヤジョーにナットを２個取付ました。前側はジョーに埋め込んで後ろ側は木ねじで軽く抑えています。両方とも、遊びを持たせています。フロントジョーに仮組したバイス用ねじは1/2インチを使っています。
2016.12.04
コメント(0)
-
秋〜冬への準備 10 (Preparation from autumn to winter 10 )
冬への準備が整わない内に雪を見てしまいましたので少し早いもののマイカーのGolfは冬タイヤに履き替えました。スタッドレスは柔らかいので乗り心地は良くなりますが腰砕けの感、無きにしもあらずなので、今年は空気圧を高めにして様子見中。さて工作(Bench top Small Bench)の続きです。天板に溝入れし井桁に載っけ、フロントバイスの片側（リヤジョー）を仮組みしてみました。ううむ・・いつもながら少しばかり精度が甘いです。木工の腕前はまだまだです・・（汗）Moxon Viseのフロントジョーにスライドガイドを接着しています。
2016.12.03
コメント(0)
