ソーラーハウス　2020/10/03（DAC関連の個人的な歴史3）

テーマ：オーディオ機器について(4037)

カテゴリ：オーディオ

オーディオ系の話題など面白くもないとは思いますが、時系列で書いているので仕方がないです。
読み飛ばしてください。

前回のつづきで、

https://plaza.rakuten.co.jp/mabo400dc/diary/202307110000/

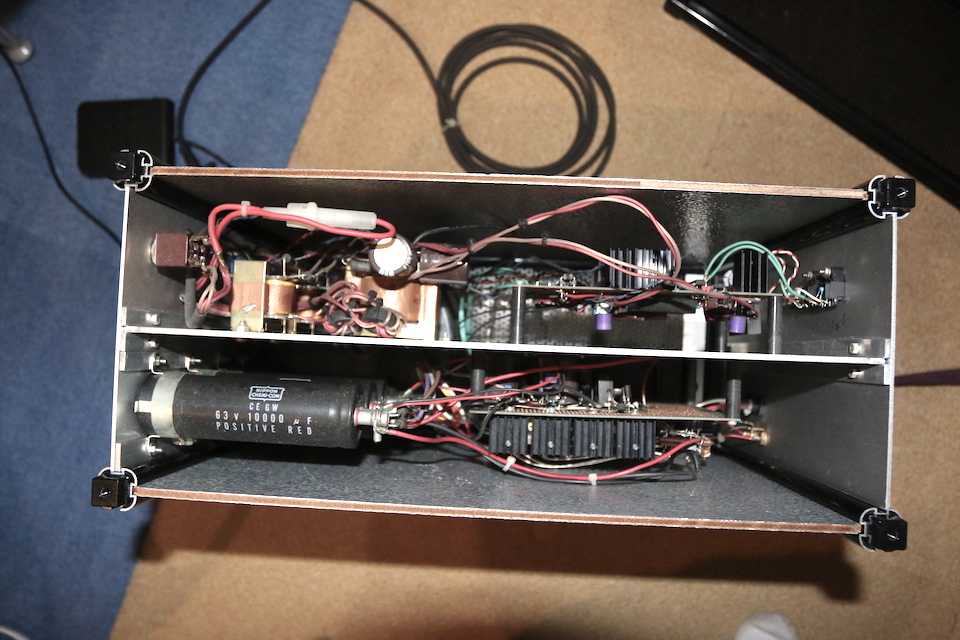

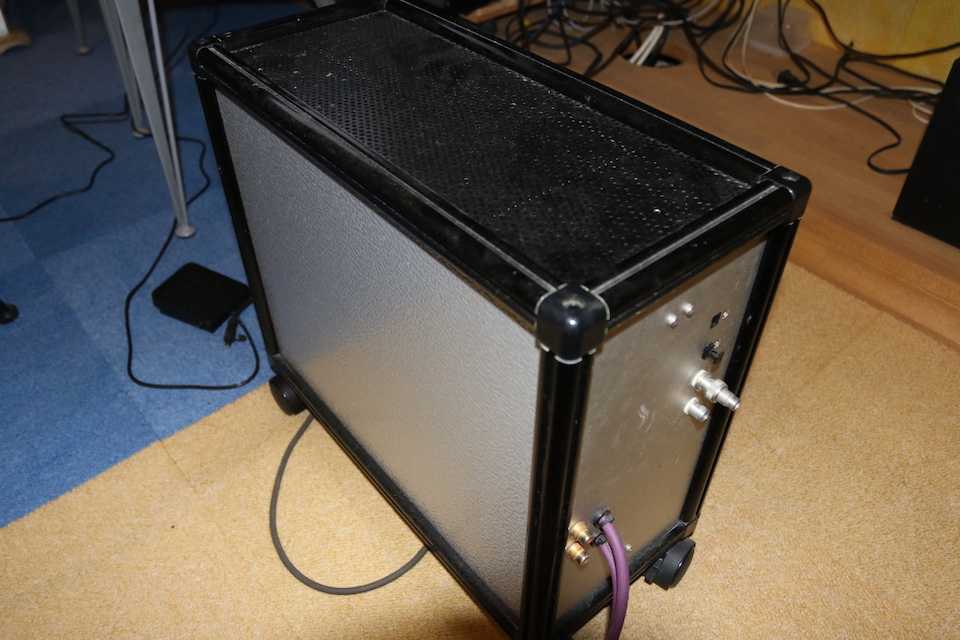

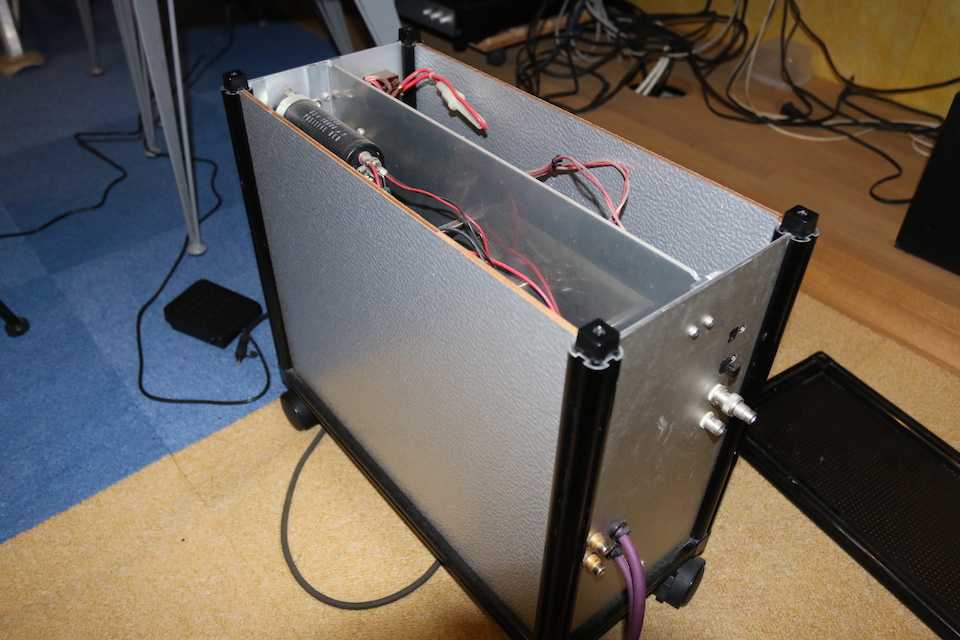

内部はこんな感じで、真ん中にアルミ板を固定しデジタル系の基盤とアナログ系の基盤に分けてあり、メンテナンスしやすいように外装板が外せるようにいつものミニポール（廃盤？）を使っている。

電源トランスは別府氏の製作記事ほどにはこだわってはいませんが、デジタル系、左右DAC、左右アナログと分けている。特にアナログの電源トランスと電解コンデンサーは手持ちのパワーアンプ用のものを流用しただけで、過剰品質だと思う。

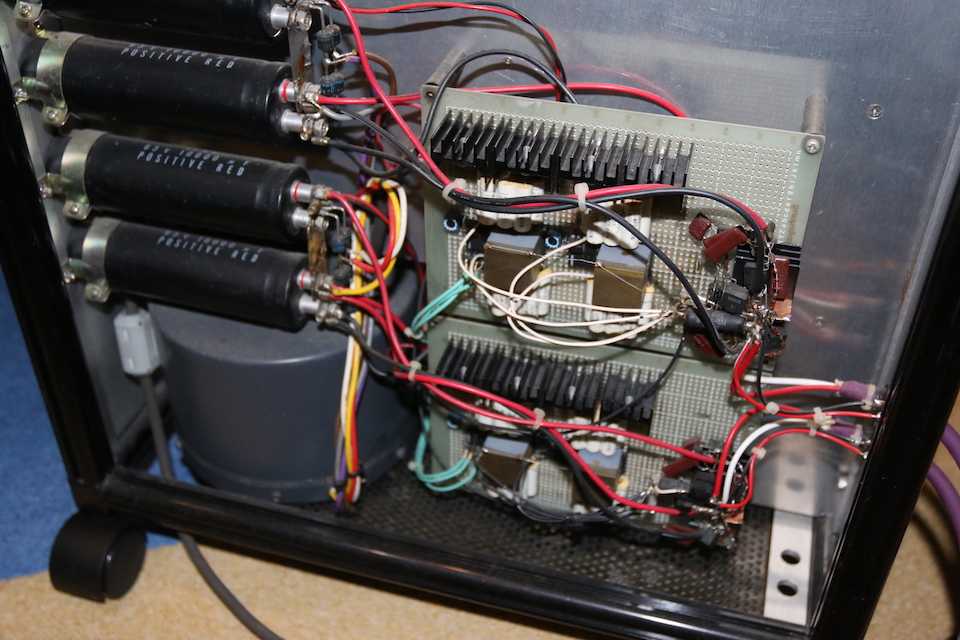

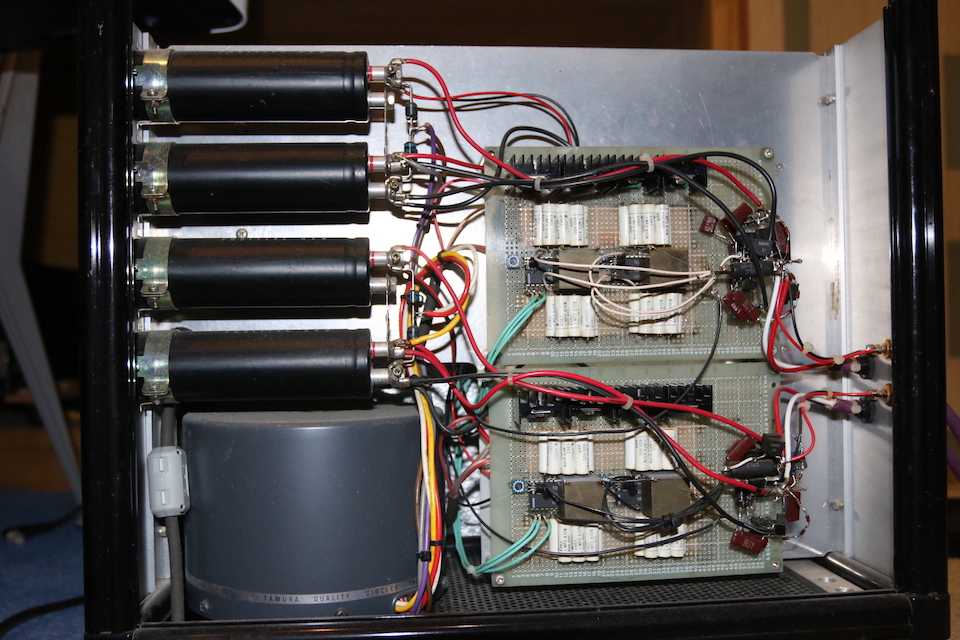

DACはいつものTDA1541AS1で、コンデンサーは製作記事指定のASC製のポリプロピレンを使っている。ポリプロピレンは色付けが少ない。DACには指定の重りを貼り付けているが、僕にはあってもなくても違いはわからない。うちの再生システムでは振動系の音は聴こえないようだ。どうでもいいと思う。上の基盤は左チャンネル用で、DACは左右独立の4パラになっている。

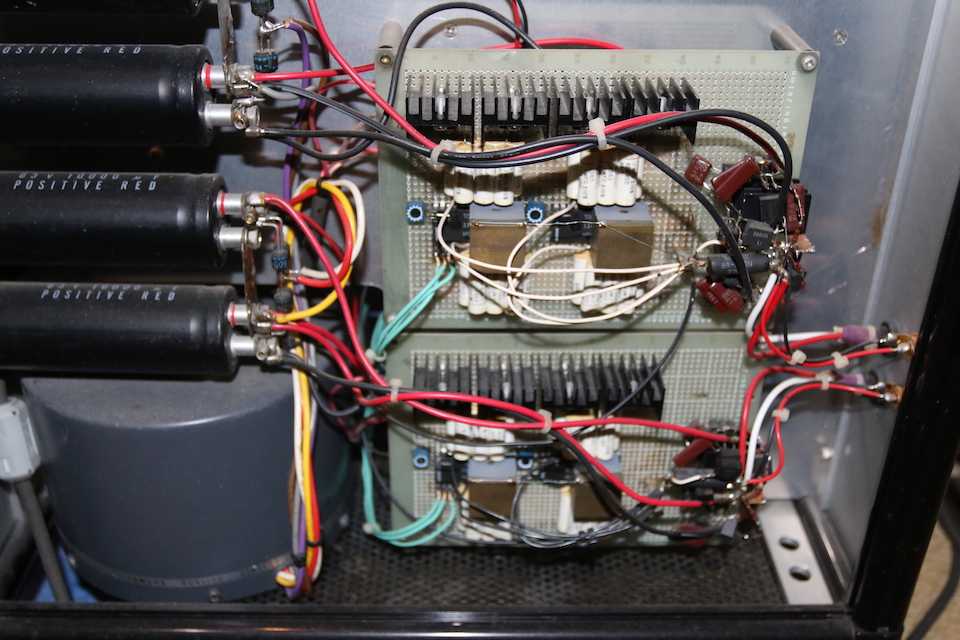

IVコンバーターは前回の1号機と同じものだ。デールの抵抗、SEコンで要所を押さえている。電圧ゲインは4倍に増えているので、1号機を4倍にする改造を最近行ったのだが、見つけられない。消えてしまったのかもしれない。時間があったら調整して、シングル（1号機）と4パラ（本機）との違いを聴いてみたいと思う。
アナログ系の電源コードや信号線はLC-OFCやPCOCCと言った高純度の銅線を使っている。

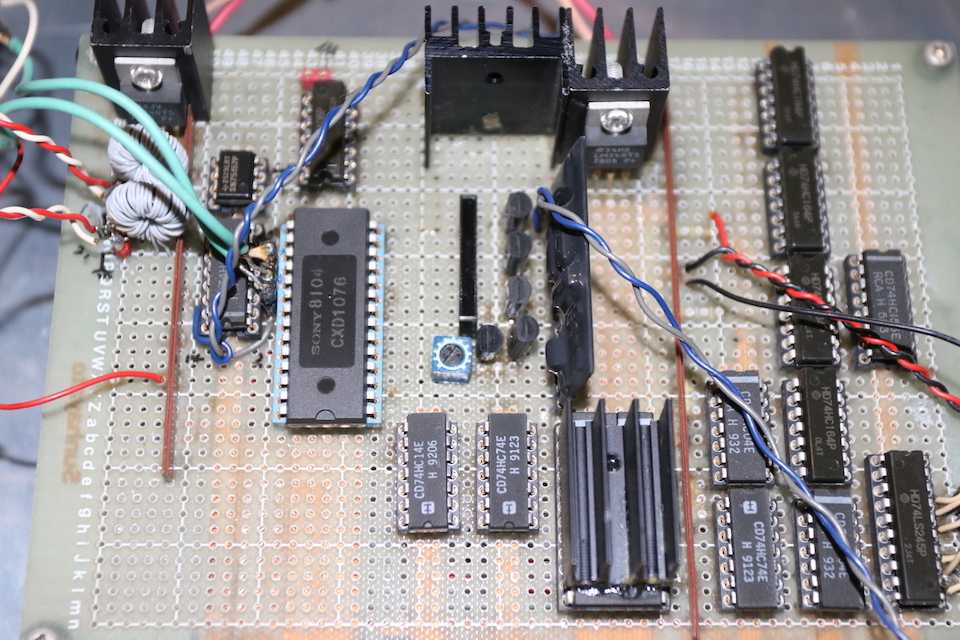

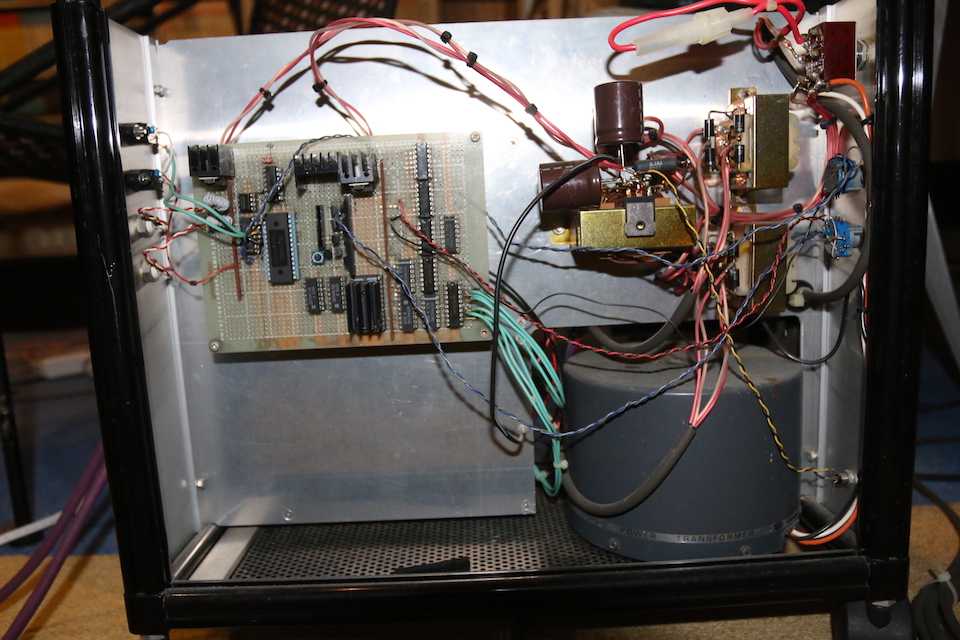

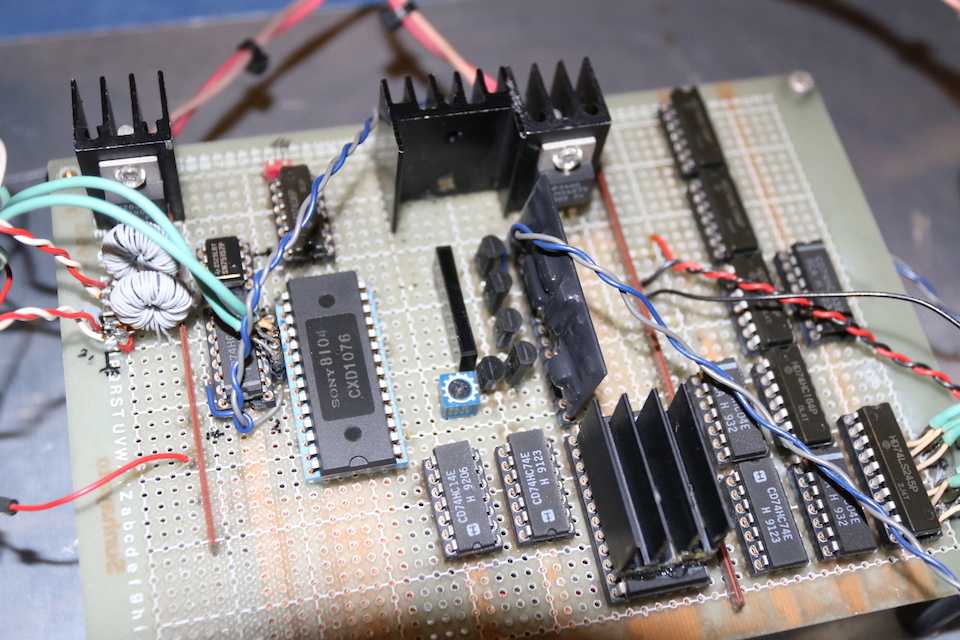

データのLRをLLとRRに変換する回路は向かって右端のIC群。

アナログ回路はディスクリートで電源はツェナーダイオード＋定電流源にFETを使ったもの。これが一番音が良いように思う。

当初シフト4パラにする予定だったのだが、音は変わらないという記事があったのでやらなかったのだが、
シフト4パラのNOS（デジタルフィルターなし）を試した上での記事ではなかったのかもしれない。
DFを省略できれば音質は最高だろうと思う。要検討課題だ。

ネットで検索してみると
シフト4パラNOSの記事があった。下位機種のTDA1543（音質はTDA1451Aに比べるとかなり落ちる）だったが、良さげ。

http://blog.livedoor.jp/luckypiece/archives/1674553.html

次回はシフト4パラにするための回路をアップしましょうかね？手が動かんからな〜描けるかな〜？ｗ

考えてみれば20年以上DACにはご無沙汰しているようで、世の中すっかり変わりましたね。ハイレゾ、DSDは当たり前、配信サービスがメインとか、PCオーディオ、スマホでイヤホンオーディオとか、USB接続とかネットワークオーディオとか、DAIとDFとDACが一体化したりいじれるところが少なくなって、というか多くなりすぎて、自作の面白みは無くなってしまっているようです。そういうものを聴く機会があっても、ダメじゃんこれ、使えん、みたいな音ばかり。僕のメインの試聴システムは定電流駆動マルチチャンネルでDSPでのf特補正しているので、いじり始めるとDACも複数台必要とか、DSPのFPGAは小さすぎて配線を引き出すと壊しそうだとか、しおしお〜だ。。

と考えると、今の若い子がアナログレコードを聴いて、ビビるのは分かる気がする。今の再生機器の音質の水準が低すぎるから。
