2024.08.28

SONY PCM-501ESのDAC化2.1

テーマ：オーディオ機器について(4034)

カテゴリ：オーディオ

この時のつづきというか

https://plaza.rakuten.co.jp/mabo400dc/diary/201002240002/

その後24bitのDACを作っていたのは14年も前のことで、この時が最後で止まっている。

https://plaza.rakuten.co.jp/mabo400dc/diary/201004020001/

音は出るがプチプチノイズを除去できないというところで止まっていた様だ。シールド線にするとかダンピング抵抗をかますとか、MSB〜の微調整をするとか、各部のタイミングを見直すとか、対策は取らずに放置している。

16bitのDACを作ったのはそれよりも10年程前で記録は残っていない。

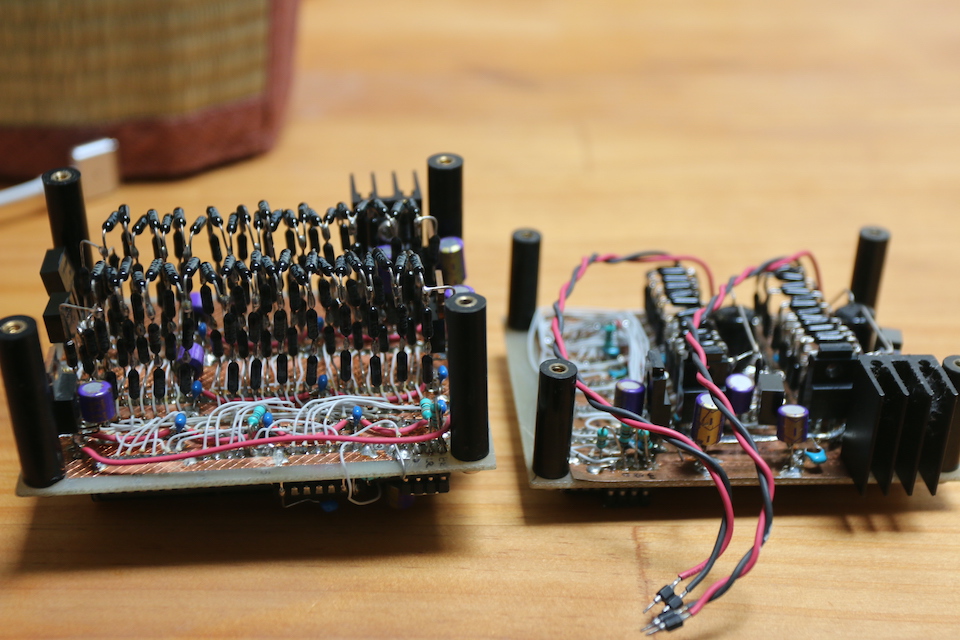

ブツは残っているので、画像はアップできる。

24bitの方はラッチに74AC574の4パラが3列なので大きくなっている。
16bitの方は74HC574シングルの2列。

抵抗器ははWelwynの金属皮膜抵抗器 RC55Yシリーズ2kΩ(0.1%)を多量に使っている。
温度系数は小さく音は良かったがRSでも取り扱いがなくなった様だ。
どこかで入手可能なんですかね？

https://jp.rs-online.com/web/p/through-hole-resistors/0165220?searchId=

なぜ頓挫したのかはチャンネルディバイダーのDCX2496の音が悪くAP-700を使うしかなく、DCX2496にS/PDIF出力をつけて24bitを外部DAC化することを断念せざるを得なかったからだ。DCX2496のDSPの演算精度がクソだったのだと思う。

今回は単独DACとしてR-2Rラダー型16bit、同24bit、PCM-501ES改とNOS鳴き合わせ試聴でもしようかと思う。同じ回路と部品で16bitと24bitの違いがあるかとか知りたい向きもあるだろうと思う。
ま、そもそも24bit精度を出せるとも思えないのだが、どうですかね？
