RWNのE2dという真空管を紹介します。
棚にあるのをすっかり忘れていましたので、ここで紹介します。
E2d持ちすぎですね．．。

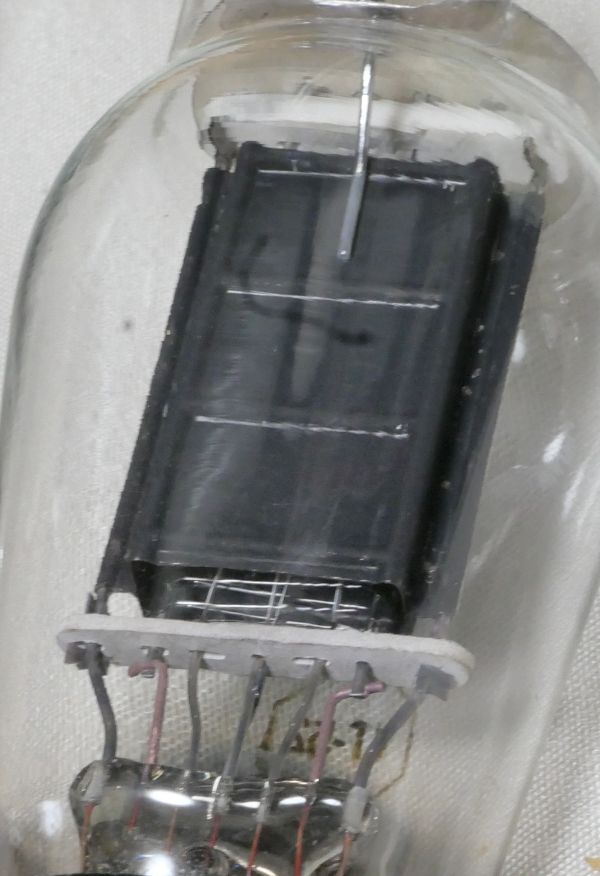

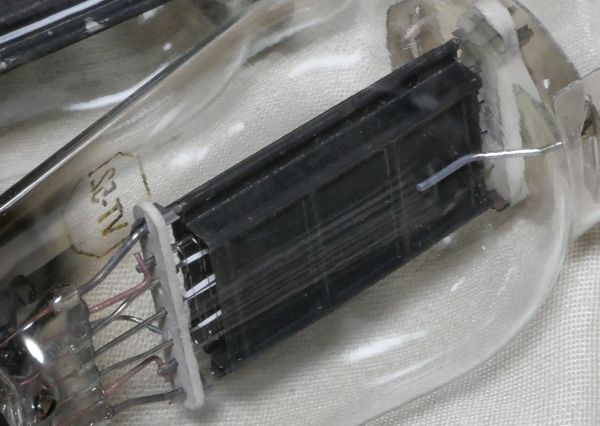

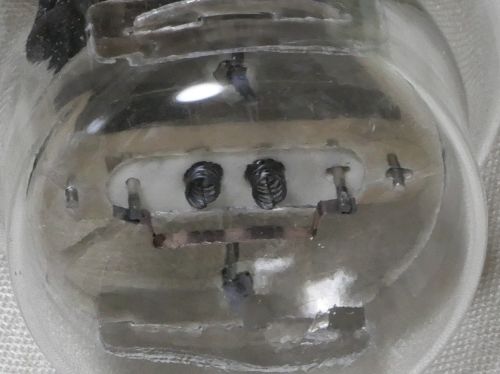

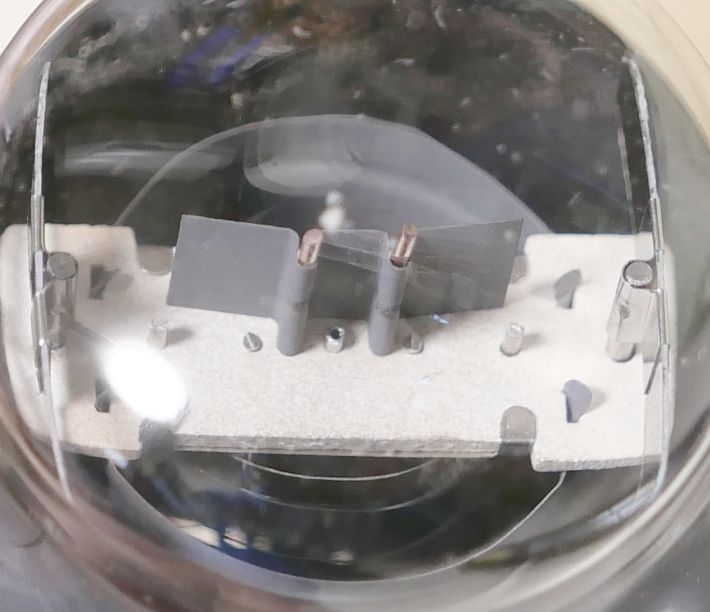

電極はこんな感じです。
シンプルですね。
etracerで特性を測定しましょう。
【1本目】Eh=4.0V, Ih=1.51A

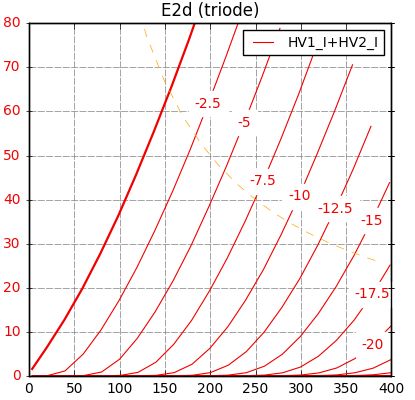

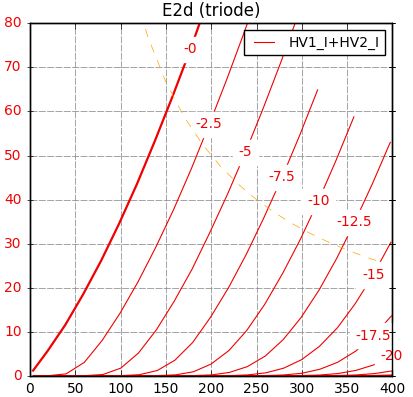

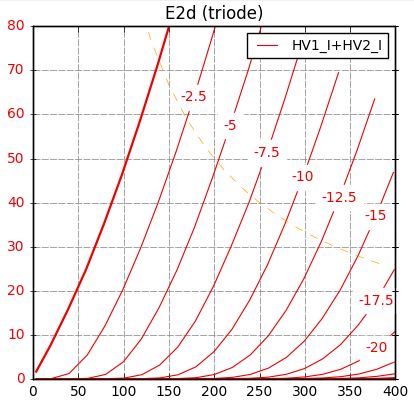

三極管接続
Ep=220V
Ip+Ig2=33.54mA
Ig2=3.63mA
rp=2359Ω
gm=8031μS
μ=18.9V/V

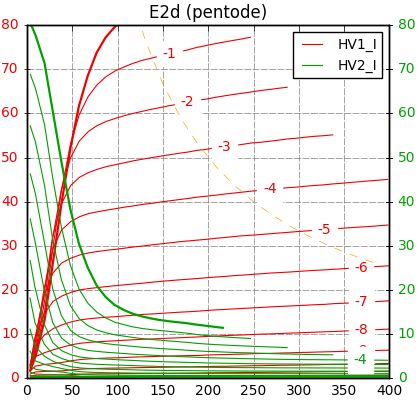

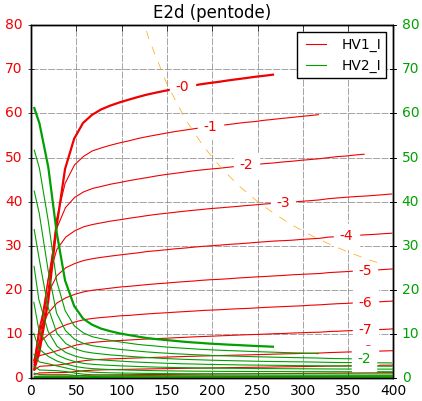

五極菅接続
Ep=220V
Eg2=180V
Eg1=3.9V
Ip=33.91mA
Ig2=3.86mA
gm=7466μS
μ=528.5V/V
【2本目】Eh=4.0V, Ih=1.51A
三極管接続
Ep=220V
Ip+Ig2=34.01mA
Ig2=3.38mA
rp=1985Ω
gm=9923μS
μ=19.7V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=4.8V
Ip=34.09mA
Ig2=3.59mA
rp=66350Ω
gm＝9651μS
μ=640.4V/V
【3本目】Eh=4.0V, Ih=1.58A
三極管接続
Ep=220V
Eg1=5.8V
Ip+Ig2=33.80mA
Ig2=3.19mA
rp=2369Ω
gm=8863μS
μ=21.6V/V
五極菅接続
Ep=220V
Eg2=180V
Eg1=3.5V
Ip=34.41mA
Ig2=3.45mA
rp=64285Ω
gm=8701μS
μ=559.3V/V
多少バラついていますが、シングル自己バイアスなら問題無さそうです。
感度の低い方に合わせてEg2を190～200Vにしたほうがよさそうですね。
それにしても直線性が良いです。他のE2dとは全く違います。
もしかしたらSIEMENSは肩が張った特製なのでビーム管でRWNが五極管ということかもしれません。
とにかく別物のIp特性です。
ただ、SIEMENSのE2dに合わせた直線性の悪い初段のアンプを使うと良くないかもしれませんね。
これは美音がするはずです。（確信）
