Taylorの203Zという真空管を紹介します。

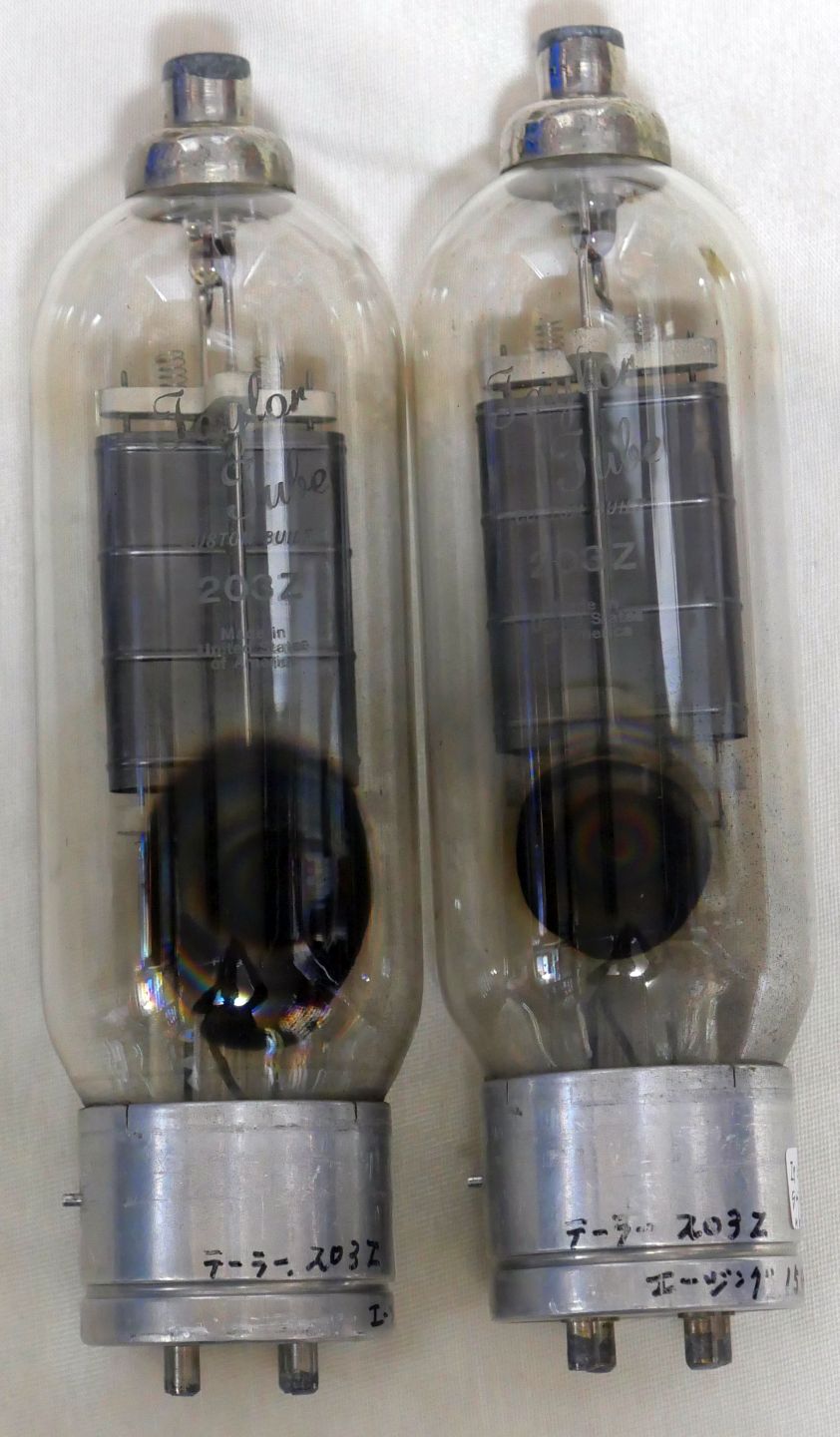

印字はこんな感じ。
Taylor tube
CUSTOM BUILT
203Z
Made in
United States
of America

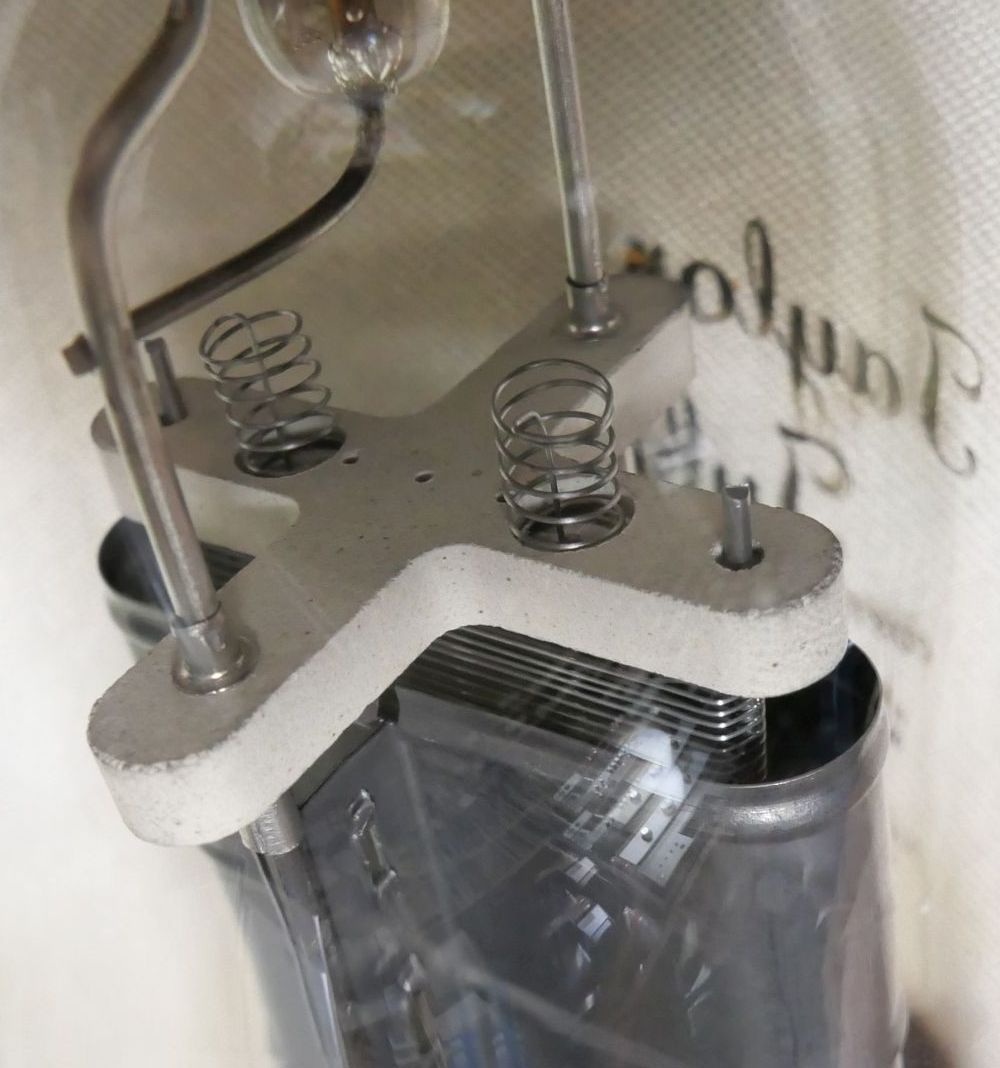

トップ側から見ると、
プレートはトップ側になるので、ベース側には配線されていません。
ゲッターは円盤状。
規格は Taylor TubeS CATALOG and MANUAL 1939 が参考になります。
規格表によると、
Ef=10V
If=3.8A
Pd=65W
rp=16700Ω
gm=5900μS
μ=85V/V
Taylorの真空管は番号にZがつくとゼロバイアス管で、Eg=0ですとIpは僅かしか流れません。
オーディオ用のA級として使うならプラスのバイアスが必要です。
フィラメントが10V3.8Aでプレート損失65Wなので効率は悪そうですね。

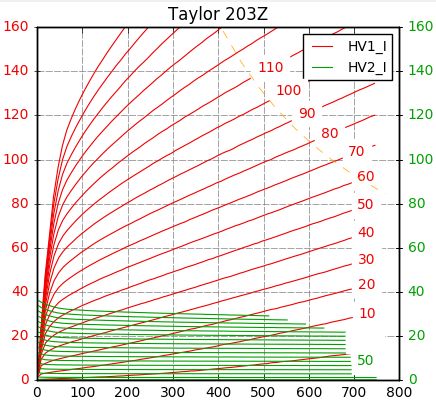

さっそくetracerで特性を測定しましょう。

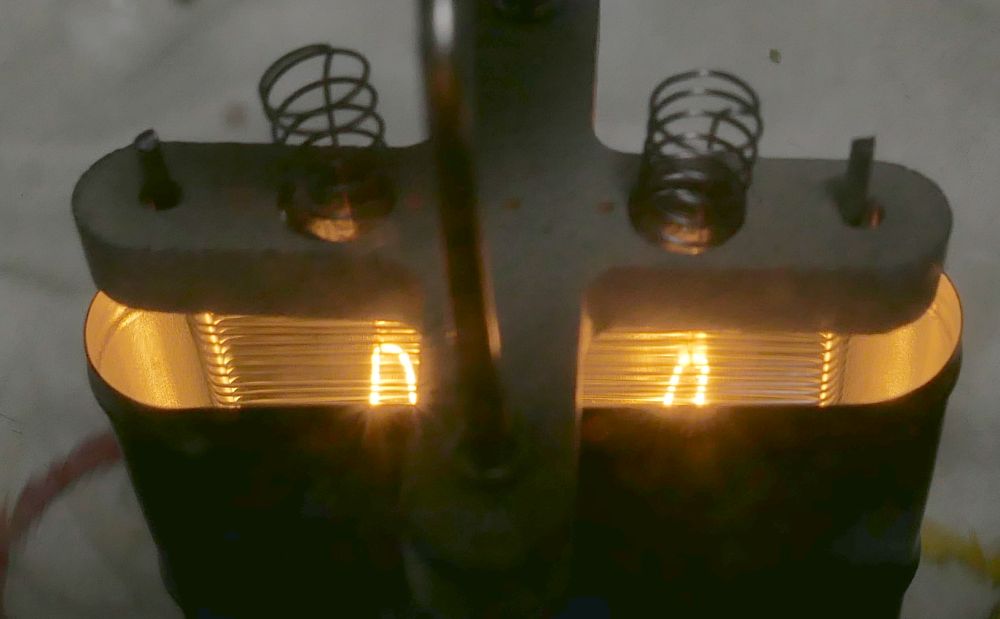

フィラメントは外部電源からとってます。
Ef=10V, If=3.27A
Ep=600V
Eg=+50V
Ip=70.23mA
rp=13969Ω
gm=1205μS
μ=16.8V/V
【2本目】
Ef=10V, If=3.32A
Ep=600V
Eg=+58V
Ip=69.43mA
rp=16905Ω
gm=1068μS
μ=18.0V/V
すみません、Igの測定し忘れました。
Egは相当掛けてあげないとIpが流れません。
前回紹介した AmperexのCEP-120 に似通った特性ですが、Igは結構流れますね。
低目の動作であれば、5kΩのトランスを負荷に550Vで55～65Vほど掛け70mAほど流して使う感じでしょうか。
高rpの球なのでNFBは大前提となります。
印字はこんな感じ。
Taylor tube
CUSTOM BUILT
203Z
Made in
United States
of America
トップ側から見ると、
プレートはトップ側になるので、ベース側には配線されていません。
ゲッターは円盤状。
規格は Taylor TubeS CATALOG and MANUAL 1939 が参考になります。
規格表によると、
Ef=10V
If=3.8A
Pd=65W
rp=16700Ω
gm=5900μS
μ=85V/V
Taylorの真空管は番号にZがつくとゼロバイアス管で、Eg=0ですとIpは僅かしか流れません。
オーディオ用のA級として使うならプラスのバイアスが必要です。
フィラメントが10V3.8Aでプレート損失65Wなので効率は悪そうですね。
さっそくetracerで特性を測定しましょう。
フィラメントは外部電源からとってます。
Ef=10V, If=3.27A
Ep=600V
Eg=+50V
Ip=70.23mA
rp=13969Ω
gm=1205μS
μ=16.8V/V
【2本目】
Ef=10V, If=3.32A
Ep=600V
Eg=+58V
Ip=69.43mA
rp=16905Ω
gm=1068μS
μ=18.0V/V
すみません、Igの測定し忘れました。
Egは相当掛けてあげないとIpが流れません。
前回紹介した AmperexのCEP-120 に似通った特性ですが、Igは結構流れますね。
低目の動作であれば、5kΩのトランスを負荷に550Vで55～65Vほど掛け70mAほど流して使う感じでしょうか。
高rpの球なのでNFBは大前提となります。
