Apr 10, 2024
テーマ： オーディオ機器について(3914)
カテゴリ： 真空管

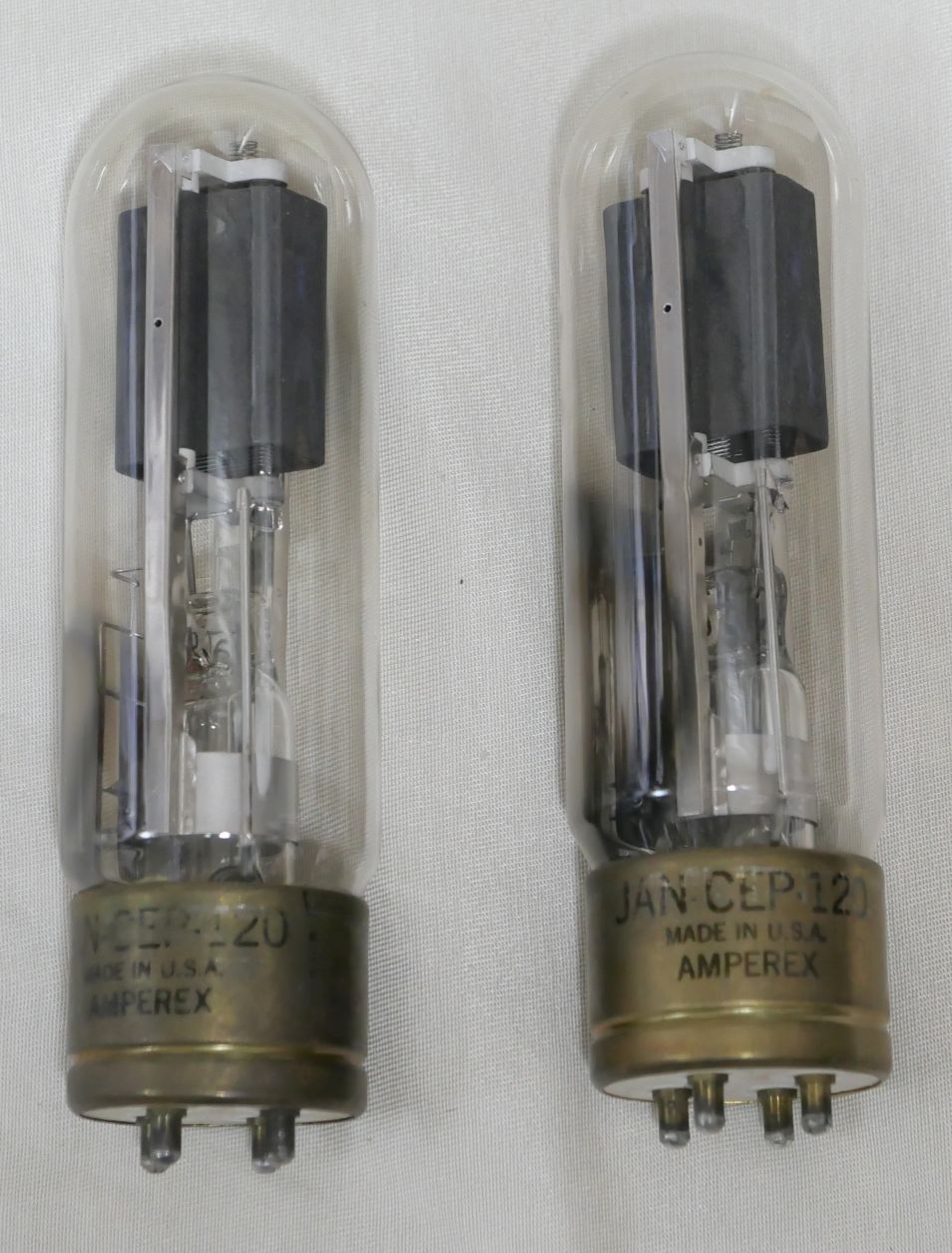

AmperexのJAN-CEP-120という真空管を紹介します。
これは知人から譲って頂いたものです。

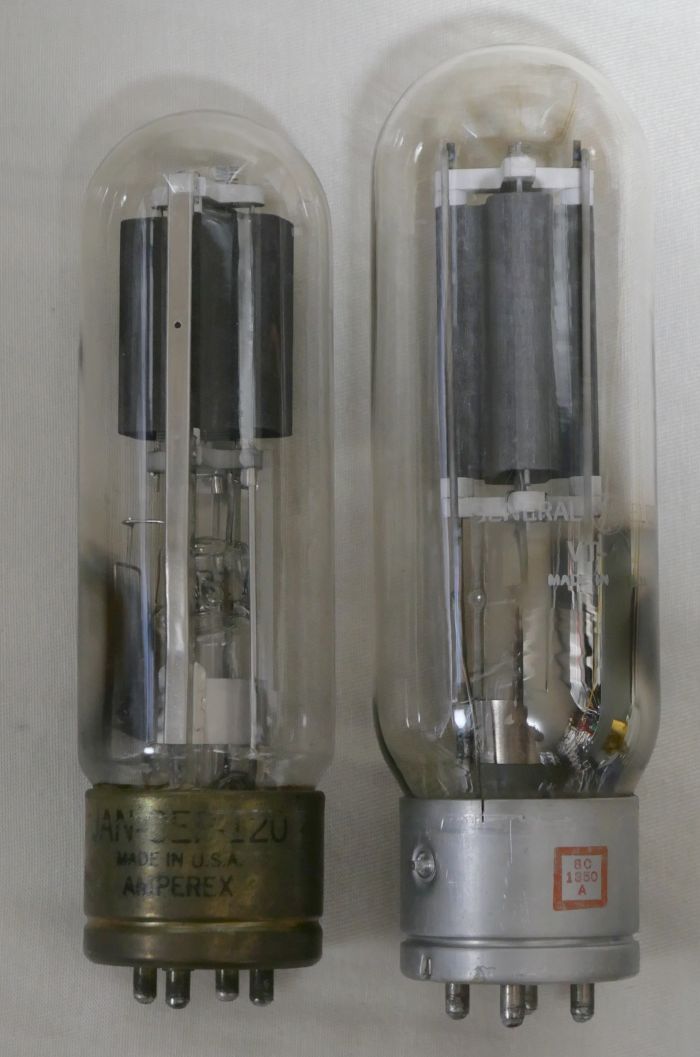

写真右の211と比べてみると、細身でプレートも小柄ですね。

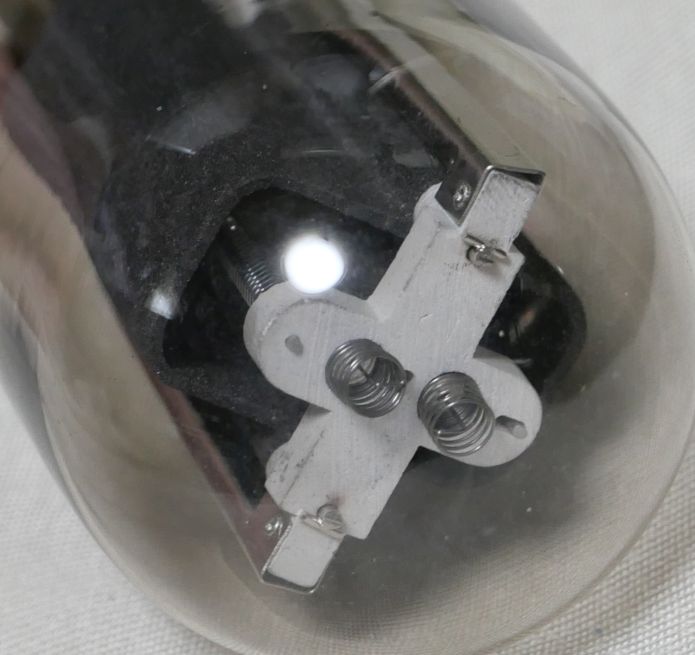

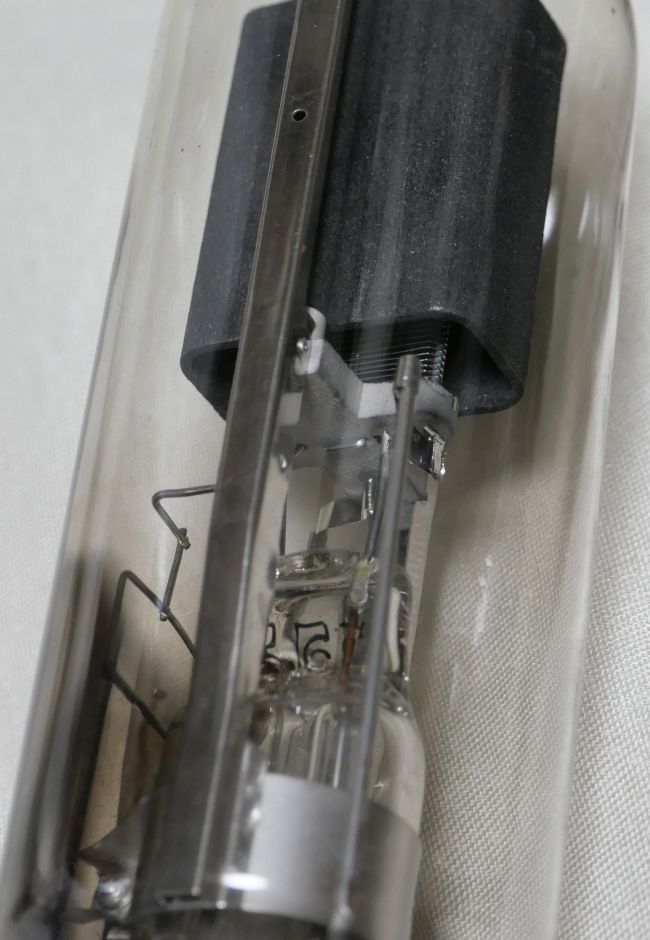

しかし、小柄ながら、しっかりした構造です。

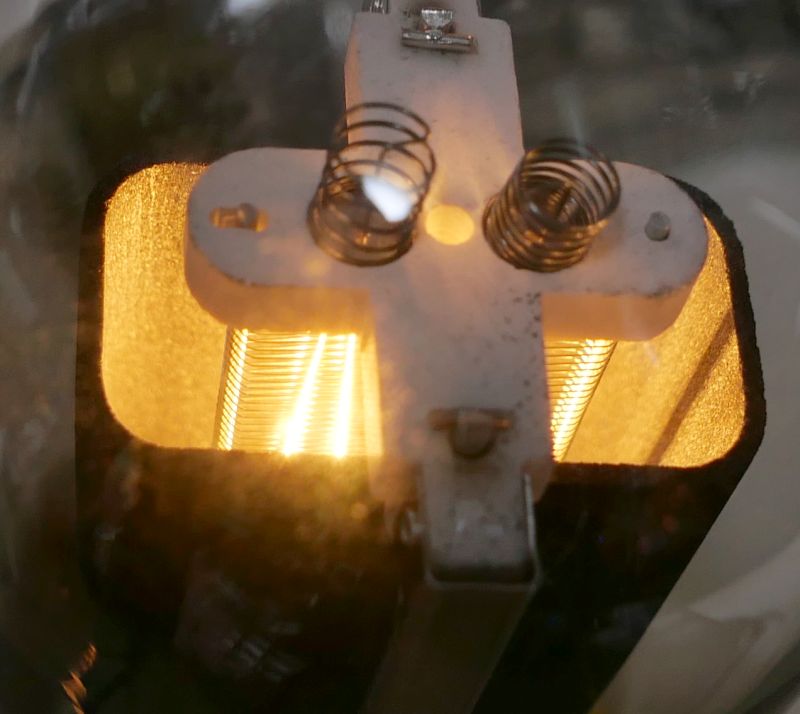

フィラメントは2点吊りのM型。
実測で10V2.6Aですので211系よりフィラメント電力が低目です。
さて、この120という真空管の規格が不明です。
前述の写真のようにプレートの大きさからみて、75Wに満たない気がします。
50～60Wと見ておけば安全かと。
803だとか284Dだとか、オーディオ用で人気な845とか。
今まで測定した211や845タイプの大型管は、
フェデラルのF123A
STCの4242A
中国製の845
PSVANE Acme 845
Fullmusic 211
東芝UV-211A
などなど。
この120が何者か、実測すれば見えてくると思います。
もちろん中古なので本来の性能が出ていなくて正確な比較にはなりません。
etracerで特性を測定しましょう。
とりあえずPd=60Wと仮定します。（もう少し低くてもよかったかも）

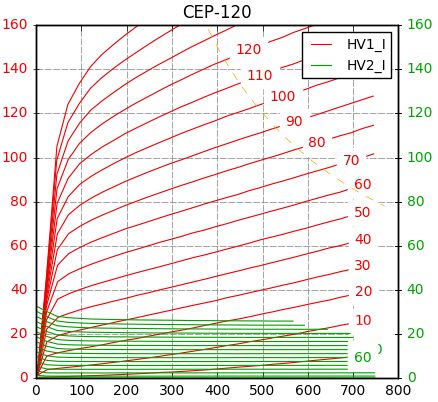

【1本目】
Ef=10.0V, If=2.61A
Ep=600V
Eg=+54V
Ig=8.21mA
rp=17472Ω
gm=1179μS
μ=20.6V/V

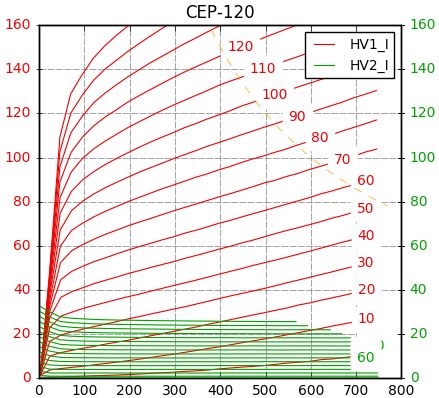

【2本目】
Ep=600V
Eg=+52V
Ip=69.92mA
Ig=7.74mA
rp=17635Ω
gm=1201μS
μ=21.2V/V
かなりプラス側にバイアス電圧を掛けて使うようです。
感度は低めの印象ですが直線性は良いと思います。
オークションで211互換のように書かれているのを見ましたが、特性が全然違いますのでご注意を。
これは知人から譲って頂いたものです。
写真右の211と比べてみると、細身でプレートも小柄ですね。
しかし、小柄ながら、しっかりした構造です。
フィラメントは2点吊りのM型。
実測で10V2.6Aですので211系よりフィラメント電力が低目です。
さて、この120という真空管の規格が不明です。
前述の写真のようにプレートの大きさからみて、75Wに満たない気がします。
50～60Wと見ておけば安全かと。
803だとか284Dだとか、オーディオ用で人気な845とか。
今まで測定した211や845タイプの大型管は、
フェデラルのF123A
STCの4242A
中国製の845
PSVANE Acme 845
Fullmusic 211
東芝UV-211A
などなど。
この120が何者か、実測すれば見えてくると思います。
もちろん中古なので本来の性能が出ていなくて正確な比較にはなりません。
etracerで特性を測定しましょう。
とりあえずPd=60Wと仮定します。（もう少し低くてもよかったかも）
【1本目】
Ef=10.0V, If=2.61A
Ep=600V
Eg=+54V
Ig=8.21mA
rp=17472Ω
gm=1179μS
μ=20.6V/V
【2本目】
Ep=600V
Eg=+52V
Ip=69.92mA
Ig=7.74mA
rp=17635Ω
gm=1201μS
μ=21.2V/V
かなりプラス側にバイアス電圧を掛けて使うようです。
感度は低めの印象ですが直線性は良いと思います。
オークションで211互換のように書かれているのを見ましたが、特性が全然違いますのでご注意を。
