Western Electricの373Aという真空管を紹介します。
なぜか手持ちにありました。
374A の前段に使ってアンプができそうですね。
2点吊りかな。細すぎて見えない．．．。
規格は、 Western Electric「373A」規格表 が参考になります。
etracerで特性を測定しましょう。
【1本目】Ef=2.0V, If=0.23A

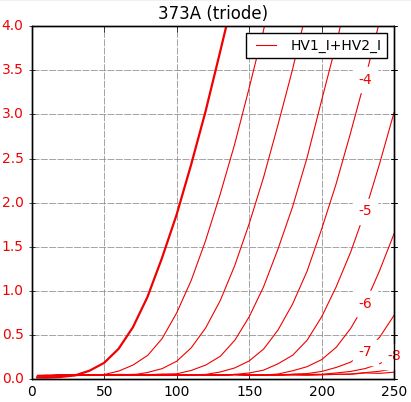

三極管接続
Eg1=-0.9V
Ip+Ig2=1.79mA
Ig2=0.37mA
rp=21828Ω
gm=1165μS
μ=25.4V/V

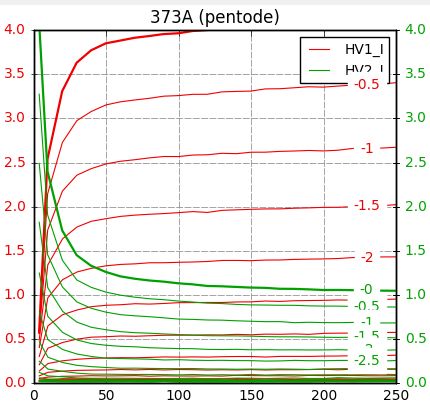

五極菅接続
Ep=125V
Eg2＝150V
Eg1=-1.3V
Ip+Ig2=1.96mA
rp=1892470Ω
gm=1114μS
μ=2107.5V/V
【2本目】Ef=2.0V, If=0.22A

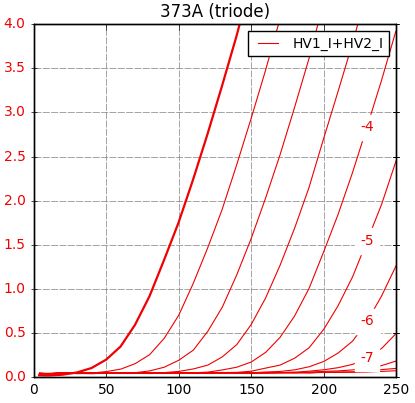

三極管接続
Eg1=-1.0V
Ip+Ig2=1.87mA
Ig2=0.40mA
rp=18679Ω
gm=1377μS
μ=25.7V/V

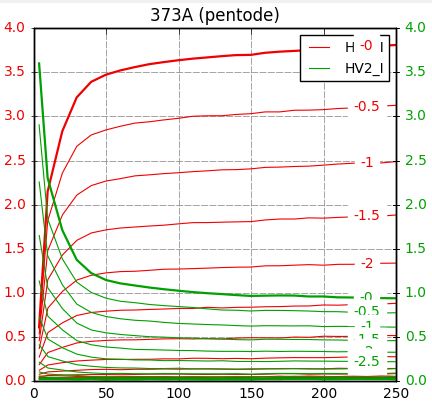

五極菅接続
Ep=125V
Eg2＝150V
Eg1=-1.4V
Ip+Ig2=2.07mA
Ig2=0.57mA
rp=2228723Ω
gm=1201μS
μ=2676.4V/V
三極管接続は．．低電圧領域におけるIpの立ち上がりが悪く実用的ではない気がします。
普通に五極菅接続が宜しいかと思います。
なぜか手持ちにありました。
374A の前段に使ってアンプができそうですね。
2点吊りかな。細すぎて見えない．．．。
規格は、 Western Electric「373A」規格表 が参考になります。
etracerで特性を測定しましょう。
【1本目】Ef=2.0V, If=0.23A
三極管接続
Eg1=-0.9V
Ip+Ig2=1.79mA
Ig2=0.37mA
rp=21828Ω
gm=1165μS
μ=25.4V/V
五極菅接続
Ep=125V
Eg2＝150V
Eg1=-1.3V
Ip+Ig2=1.96mA
rp=1892470Ω
gm=1114μS
μ=2107.5V/V
【2本目】Ef=2.0V, If=0.22A
三極管接続
Eg1=-1.0V
Ip+Ig2=1.87mA
Ig2=0.40mA
rp=18679Ω
gm=1377μS
μ=25.7V/V
五極菅接続
Ep=125V
Eg2＝150V
Eg1=-1.4V
Ip+Ig2=2.07mA
Ig2=0.57mA
rp=2228723Ω
gm=1201μS
μ=2676.4V/V
三極管接続は．．低電圧領域におけるIpの立ち上がりが悪く実用的ではない気がします。
普通に五極菅接続が宜しいかと思います。
