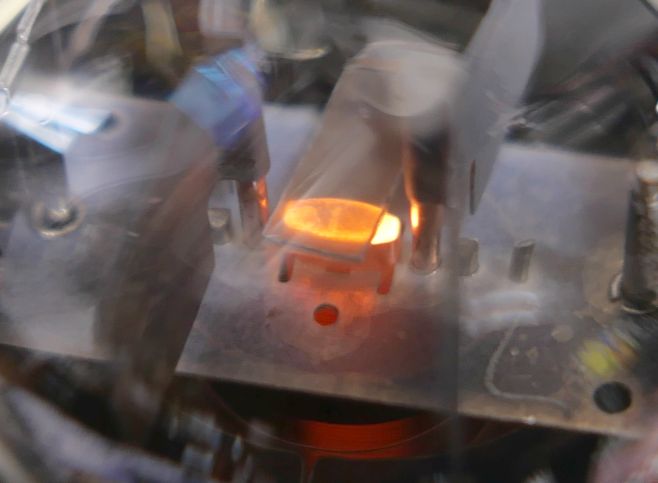

EL12という真空管を紹介します。
何のご縁で入手したかは覚えていません。

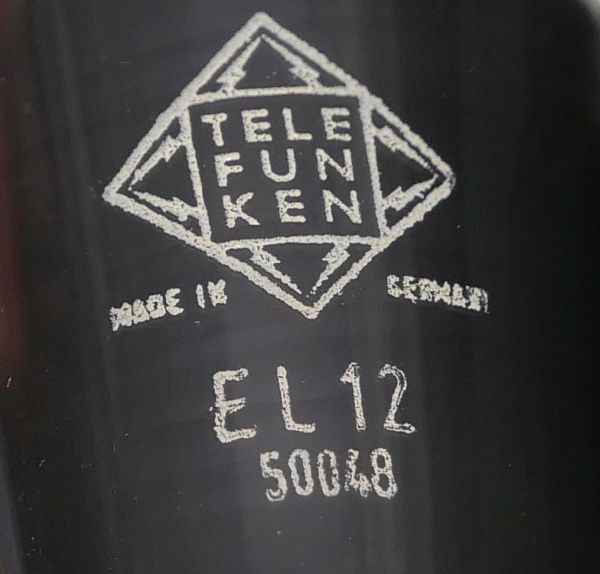

印字はこんな感じ。
このロット番号の振り方はわかりません。1950年48周？？

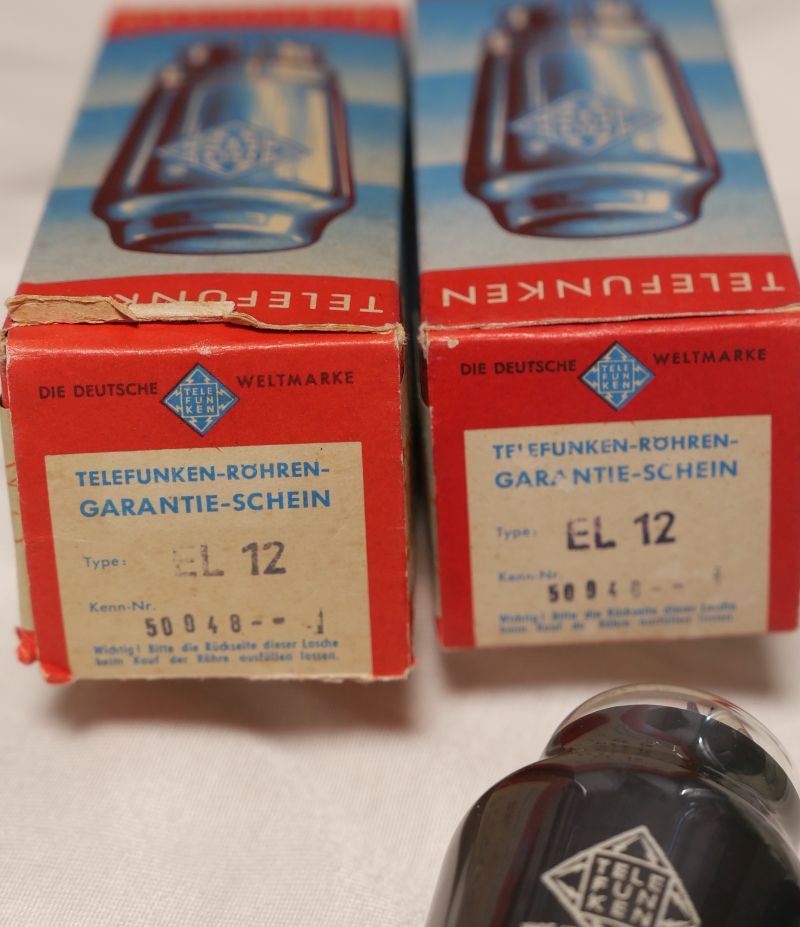

箱はこんな感じ。
規格は、 真空管規格表データベース「Telefunken EL12」規格 が参考になります。

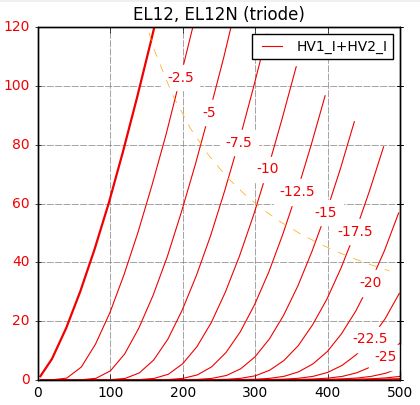

etracerで特性を測定しましょう。
【1本目】Eh=6.3V, Ih=1.30A
Ep=260V
Eg1=-8.2V
Ip+Ig2=50.13mA
Ig2=5.21mA
rp=1412Ω
gm=14453μS
μ=20.9V/V

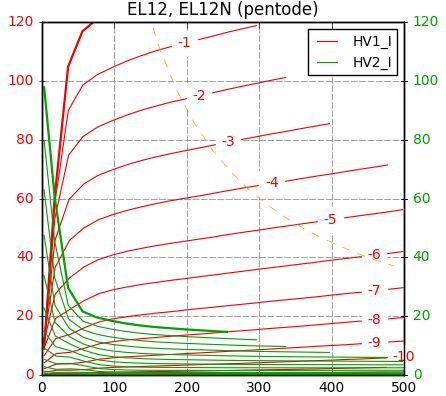

五極菅接続
Ep=260V
Eg2=195V
Eg1=-5.0V
Ig2=5.70mA
rp=28100Ω
gm=14555μS
μ=409.0V/V
【2本目】Eh=6.3V, Ih=1.31A
Ep=260V
Eg1=-8.3V
Ip+Ig2=49.77mA
Ig2=5.17mA
rp=1403Ω
gm=14613μS
μ=20.5V/V
五極菅接続
Ep=260V
Eg2=195V
Eg1=-4.9V
Ip+Ig2=49.14mA
Ig2=5.10mA
rp=26684Ω
gm=14349μS
μ=383.0V/V
直線性はそれほど悪くもないですし、感度も高く使いやすいですね。
5kΩの負荷で三極管接続1.6W、五極菅接続2.7W程度が出ます。
高能率スピーカーをお使いの方でしたら、静かに音楽を流す程度ならば0.5Wもあれば十分でしょうから、余裕ですね。
何のご縁で入手したかは覚えていません。
印字はこんな感じ。
このロット番号の振り方はわかりません。1950年48周？？
箱はこんな感じ。
規格は、 真空管規格表データベース「Telefunken EL12」規格 が参考になります。
etracerで特性を測定しましょう。
【1本目】Eh=6.3V, Ih=1.30A
Ep=260V
Eg1=-8.2V
Ip+Ig2=50.13mA
Ig2=5.21mA
rp=1412Ω
gm=14453μS
μ=20.9V/V
五極菅接続
Ep=260V
Eg2=195V
Eg1=-5.0V
Ig2=5.70mA
rp=28100Ω
gm=14555μS
μ=409.0V/V
【2本目】Eh=6.3V, Ih=1.31A
Ep=260V
Eg1=-8.3V
Ip+Ig2=49.77mA
Ig2=5.17mA
rp=1403Ω
gm=14613μS
μ=20.5V/V
五極菅接続
Ep=260V
Eg2=195V
Eg1=-4.9V
Ip+Ig2=49.14mA
Ig2=5.10mA
rp=26684Ω
gm=14349μS
μ=383.0V/V
直線性はそれほど悪くもないですし、感度も高く使いやすいですね。
5kΩの負荷で三極管接続1.6W、五極菅接続2.7W程度が出ます。
高能率スピーカーをお使いの方でしたら、静かに音楽を流す程度ならば0.5Wもあれば十分でしょうから、余裕ですね。
