R50の最上位モデルを手に入れたのでUXGAに
R50の最上位モデルと言われる、ThinkPad R50(1829-7DJ)を手に入れた。このR50はグラフィックチップに「MOBILITY RADEON 9000」を採用。FlexView SXGA+液晶を採用している。キーボードの打鍵感も良好で、11a/b/gワイヤレスLAN、Bluetooth、Gigabit Ethernetなどのネットワーク環境も充実しているという。「ThinkPad R50 1829-7DJ - ITmedia」よりhttp://www.itmedia.co.jp/products/0310/14/thinkpad_r50.html※手に入れてしまったR50の最上位モデル「1829-7DJ」。UXGAに換装を目論むが…。 手に入れたR50を眺めてみると、あまり使用感がなく外観は良好。起動させてみるとファンエラーとC-MOSバッテリエラーが出現。 打ちやすいと言われるキーボードは、接触不良があるのかキー入力がうまくできなかった。バッテリーは放電状態でACを取り付けると充電を始めた。綺麗な外観を考えると、このThinkPadはほとんど使われず放置されて今日に至ったのだろうか？※起動させるとファンエラーに見舞われるが、そこは[ESC]で回避。BIOSに入れる。※ほとんど使用感のないキーボード。しかし…、キー入力に不良が見られた。（残念…） 分解してみると、CPUファンの羽根の部分からゼムクリップを発見。まさか、これがファンエラーの原因か？LCDケーブル付近にももう一つゼムクリップを発見。ゼムクリップを取り除いて起動させてみるとファンエラーは出現しなくなった。※内部にも使用感がないが…。CPUファンの中になんとゼムクリップが…。 T42で使っていた160GBのhddを挿して、XPを起動させてみる。SXGA+の鮮やかな画面はさすがだ。※160GBのhddを挿して、XPで動作を確認。SXGA+画面は健在だ…。 無事SXGA+液晶を確認できたので、上半身だけ健在のR50p(1832-27J)のUXGA液晶に換装してみる。これもＯＫならR50p復活か？※下半身が不動のためお休みに入っているR50pのUXGA液晶上半身。いよいよ出番だ…。 結果、ちょっと不安もあったが、なんの問題もなく、UXGA表示を確認。これでほぼR50pが復活。本来R50pのグラフィックコントローラは「ATI MOBILITY FireGL T2(AGP4×)」で、今回のR50(7DJ)は「ATI MOBILITY RADEON 9000(AGP 4×)」なので、完璧にR50pとは言いがたいのだが…。※無事UXGA画面が表示されたR50(7DJ)。背景の世界地図はSXGA+。 このR50であとできそうなことは、CPUの換装。現在あるPentiumM/1.4Gを、R50pに内蔵されていたPentiumM/1.7Gに換装させれば、さらにR50pに近づけるだろうなあ…。
Aug 31, 2014
コメント(0)
-
R500のトラックポイントの動作がおかしい
R500のトラックポイント・クリックボタンの動作がおかしい。クリックしていなくても、その場所に移動するだけでソフトを開いてしまったりする。気がつくといくつも同じソフトが開かれてしまう。VistaでもWin7でも、OSを入れ換えても再発することから、OSの問題ではなさそうだ。※ポイントするだけでソフトを開いてしまうため、同じソフトがいくつも…。 しかもなんだかずっとクリックボタンが押されている感じで、タッチパッドの動作もぎこちない。 試しに、タッチパッドのコネクタを外して起動してみたが、こちらはなんのストレスもなく動くので、問題はタッチパッドってことになる。※どうもこのタッチパッドが悪さをしているみたいだ。コネクタを外すと正常に動作する…。 そこで、タッチパッドとクリックボタンのクリーニングに取り組むことにした。 タッチパネル＆クリックボタンアは、パームレスト裏面からアクセスでき、ネジを２つ外すだけで、クリックボタンを分離することができた。一方、タッチパネルはどのようにパームレストにはまっているのかよくわからず、とりあえず放置することにした。※カバーフレームの二つのネジを外すと、クリックボタンユニットをはずすことができる。 さて、クリックボタンを分解してみると…。（き、きたな…い…！）※めちゃくちゃきたないクリックボタンの内側。いったいどんな環境で使われていたのか？ 早速、刷毛を使ってクリーニング。けっこうきれいになった。ちなみに、クリックボタンはなかなか外したりはめたりするのが難しい。 これでＯＫかと思ったが、そんなに現実は甘くなかった。ぜんぜん改善されない。やっぱり問題はタッチパッドの方みたいだ。 でも、うまく分解できないので、ソフトで対応することにする。 ｌｅｎｏｖｏのサイトにある、「ULTRANAVユーティリティ」をダウンロードして、これをインストールしてみることにする。そもそも、デバイスマネージャーを見てみると、「PS/2マウス」になってしまっているので、ドライバの適応で解決できるかもっていう思いもある。 結果、ドライバをインストールしたからといって、タッチパッドの挙動不審な動作は抑えることができなかった。しかたないので、タッチパッドを使用禁止にして対応することにする。 しかし、ソフトの対応のためか、起動直後は、トラックポイントの動作がおかしいままだ。まあ、しっかり使用禁止にさせるのならコネクタを抜いておくのが最善の策のように思える。
Aug 27, 2014
コメント(2)
-
R500に対応したWLANカードは…
WLANカードが搭載されていないR500に、余っているWLANカードを挿して、無線LANマシンにしようと考えた。 このR500(2714-A21)はもともと、WLANカード非搭載マシンのようだが、しっかりと３芯のアンテナが装備されているので、WLANカードを挿せばＯＫだ。 まず手にしたのはIntel「WM3945ABG」(FRU P/N：42T0859)。802.11a/b/g対応のWLANカードだ。しかし、起動してみると、「1802エラー」に見舞われた。※Intel WM3945ABG。T61/R61のWLANカードなのに撥ねられてしまうのはなぜ…。※WLANカードが登録されたものでないとおきる1802エラー。純正でも安心できない。「そうだ！すっかり忘れていた！」 純正以外を排除するため、ThinkPadにはこんな制限があったのだ。このWLANカードはT61/R61対応の純正カードなのに、R500では弾かれてしまった。 では、「これならどうだ！」と、用意したのはIntel「4965AG」(FRU P/N：42T0879)。これまたT61/X61対応の純正カード。しかしR500は、このカードも撥ねてしまう。※３芯タイプのIntel 4965AG」(FRU P/N：42T0879)。これでも動かない…。 もしかして、R500系では、それまでのWLANカードが使えないようになっているのでは？と不安になる。 そこで、同世代のSL500のハーフサイズのWLANカード802.11b/g対応(FRU P/N：43Y6511)を挿してみる。するとこちらはすんなりとクリア。やはり、同世代のWLANカードしか受け付けないようにしてあるみたいだ。（迷惑な話だなあ…）※SL500に内蔵されていたハーフサイズのWLANカード(FRU P/N：43Y6511)※これで家中どこでもインターネットに接続できる環境になりました。Lenovo /Thinkpad 純正新品 Intel WiFi 5300 最大450M無線LANカード(43Y6495) FOR SL400 SL500 T400 T500 W500 R500 W700 W700DS X200 X200S X200 TABLET X301★メール便可★新品Atheros AR5BXB72/AR5008 【AR5418チップセット】 802.11a/b/g/n MINI PCI-E 最大300Mbpsリンク 無線LANカード★メール便可★ MiniPCIに802.11n対応 802.11b/g/n、300Mbps mini pci カード Atheros AR5008 AR5416チップ 無線LANカード
Aug 22, 2014
コメント(0)
-
LEDバックライト液晶をR500に載せてみる
R500用のLEDバックライト液晶を手に入れた。手に入れてLEDバックライト液晶はSamsung製「LTN154AT14」(FRU P/N：27R2410)15.4インチWXGA液晶ユニットだ。R500はほとんどがCCFLバックライトだが、一部モデルでLEDバックライトを採用しているようだ。 もちろん、インバータに代わるLED制御カード(FRU P/N：45M2778)も必要になるので、こちらも液晶と同時に落札。保守マニュアルを確認する限り、LCDケーブルは流用が可能と思われる。※R500(2714-A21)の上半身。見慣れたインバータとCCFLバックライト液晶ユニットが見える。--------------------------■内蔵されていた液晶パネルとインバータ液晶：AU Optronics(AUO)製「B154EW08」(FRU P/N：42T0576)インバータ(FRU P/N：41W1482)--------------------------■取り換える液晶パネルとLED制御カード液晶：Samsung製「LTN154AT14」(FRU P/N：27R2410)LED制御カード(FRU P/N：45M2778)--------------------------※LEDバックライト液晶（左）とCCFLバックライト液晶（右）。コネクタの形状が異なる。※インバータ（上段）とLED制御カード（下段）。LCDケーブル側のコネクタは同じだ。 液晶ユニットを交換するR500(2714-A21)は、動作不明のジャンクで手に入れたが、キーボードとメモリーを付けたら普通に起動することができた代物。DVDマルチドライブやbluetooth、カメラなどを搭載している。つまり、いいとこ取りをして最強マシンにしようというわけだ。http://www.inversenet.co.jp/pclist/product/Lenovo-note/2714A21.html 作業は、R500上半身の分離から始める。分解方法は、ほぼR61と同様で、パームレスト、キーボード、キーボードベゼルと順に外していく。 そして、R500の上半身を分離して、今度は液晶ユニットを取り出す。※取り出したCCFLバックライト液晶ユニット。LCDケーブル、bluetooth、カメラはそのまま使用。 作業自体は、液晶ユニットとインバータ部分のパーツを交換するだけなので、それほど困難ではなかった。 取り付けた後、本当に動作するか、仮組みして動作を確認してみる。BIOSもWin7での動作も問題なかった。※LEDバックライト液晶でWin7を起動させてみた。CCFLより明るく鮮やかに思えるのは…。 これで、このR500はLEDバックライト液晶搭載マシンとなった。以前と比べてすごく明るくなった気がするが、それは贔屓目かもしれない。ただ、バックライトの劣化の心配はこれでなくなるだろう…。※完成したR500。LEDバックライト液晶にカメラ、bluetooth、指紋認証、DVDマルチドライブなどを搭載。いいとこ取りをしているので、我が家のR500では最強マシンになっている。【代引可】 PC専門店★【中古品】ノートパソコン 液晶パネル美品 Lenovo ThinkPad R500 T500 W500 液晶パネル LTN154X3-L02【代引可】 PC専門店★【新品】ノートパソコン 液晶パネル新品 Lenovo ThinkPad R500 T500 W500 液晶パネル B154EW08 V.0新入荷！【中古】【E】【TG】Lenovo ThinkPad R500/2714-RW1/Core2Duo2.26GHz/メモリ2G/HDD160G/Sマルチ/15.4ワイド/Win7HP【3ヶ月補償/送料無料】創業15年以上の実績を誇る中古パソコンと白ロムのイオシスがお届け！［中古Bランク］■Lenovo ThinkPad R500 2714-R99 【Celeron/1GB/160GB/DVD/Win7】【レノボ】【ノート】【PC】【A4】【中古】 【 アウトレットと中古パソコン＆白ロムのイオシス 】【送料無料☆】安心の3ヶ月保証付！レビュー投稿でプレゼント進呈中！【B品★キーボードにテカリあり】【ハイスペック☆】【ワイド液晶☆無線LAN搭載♪】 人気のThinkPad！Windows7搭載! 【Core2Duo P8700/2G/250G/DVD】Lenovo R500 2714 P22【中古】】
Aug 19, 2014
コメント(0)
-
汚れがひどいR500をクリーニング
ジャンクで手に入れたR500(2714-RZ4)は外観がすごく汚れてしまっていて、思いっきり価値を下げている（他に入札者がいなかった。ラッキーといえばラッキーです）が、一応動作は問題なかった。でもやはり見た目は気になるものだ。一緒に歩くなら美人がいいに決まっている。※パームレストのシール痕やキートップ、キーの隙間の汚れが気になるなあ。 ということで、R500のクリーニングに挑戦。まず、パームレスト中央部や液晶カバーのシール痕（おそらくテプラによるもの）は、爪先で引っ掻いて浮かせて粘着テープを使って取り除いた。（けっこう綺麗に取れました）※おそらくテプラによると思われるパームレストのシール痕。これは引っ掻いて剥がす。 問題は、キーボードの汚れ。キーボードは「42T3169」。保守マニュアルで確認すると、NMB（ミネベア）製だった。キートップは何かをこぼしたかのように汚れがこびりつき、キーの隙間には大量のゴミや綿埃がたまっていた。※何かこぼしたのだろうか？こびりついたキートップの汚れ。これは洗うしかない…。※キートップを外すと隙間に大量のゴミが…。いったいどんな環境で使われていたのか？ ここまで汚れがひどいと、ちょっと掃除機で吸い込んだり拭いたりするだけでは、きれにならない。ということで、キートップをすべて外す。キートップは右上の角に力を加えて持ち上げると、比較的簡単に外せた。キートップはそのまますべて水洗いし、キーボードに溜まったゴミは刷毛で浮かせて掃除機で吸い取ることにした。※キートップをすべて取り外したキーボード。刷毛でゴミを浮かせて掃除機で吸い取る。※取り外したキートップ。水洗いして、一つ一つタオルで汚れを拭き取る。※しばらく乾かしてから組み立てに…。※すっかり綺麗になったキーボード。つや消しスプレーをしたら、もっとよくなるだろうなあ…。 お次は、スピーカーの穴。これは粘着テープを使って丁寧に剥ぎ取ることにした。穴をふさぐゴミは千枚どおしを使ってゴミを取り除く。※スピーカーユニットの汚れ。粘着テープと千枚通しでクリーニングする。 ファンエラーが出ることから、CPUファンもクリーニングする必要がある。これまた粘着テープを使ってゴミや埃を剥ぎ取り、ファンの軸にCRCを噴霧することにした。※CPUファンの埃を粘着テープで剥ぎ取り、CRCを噴霧。シリコングリスも新たに塗りなおす。 まあ、ここまでクリーニングすれば、だいたいＯＫでしょう。薄汚れたＲ500もこれで見違えるほどの状態になった。（気がする…）創業15年以上の実績を誇る中古パソコンと白ロムのイオシスがお届け！［中古Bランク］■Lenovo ThinkPad R500 2714-R99 【Celeron/1GB/160GB/DVD/Win7】【レノボ】【ノート】【PC】【A4】【中古】 【 アウトレットと中古パソコン＆白ロムのイオシス 】【送料無料☆】安心の3ヶ月保証付！レビュー投稿でプレゼント進呈中！【B品★キーボードにテカリあり】【ハイスペック☆】【ワイド液晶☆無線LAN搭載♪】 人気のThinkPad！Windows7搭載! 【Core2Duo P8700/2G/250G/DVD】Lenovo R500 2714 P22【中古】】☆安心！30日間無料保証☆送料無料【中古】【Windows7 搭載】【セットアップDVD付】【メモリー2048MB搭載】【HDD160GB搭載】【DVD-ROM搭載】 lenovo ThinkPad R500 （176050）
Aug 17, 2014
コメント(0)
-
ジャンクR50pのUXGA液晶は健在なのか？
電源が入るけど起動する気配がないR50p(1832-27J)。その障害の原因を特定すべく、上半身（液晶部分）の動作確認を行った。というか、UXGA液晶までアウトだったら、まったく手に入れた意味がなくなってしまうのだ…。※ジャンクR50pから取り外した上半身。このUXGA液晶が動作するかどうかとても気になる。 このUXGA液晶の動作確認は、実際に動く下半身が必要になるため、面倒だけどT42pを分解して、液晶部分をR50pの上半身と入れ換えて行った。 実際に取り付けてみると、R50pとT42pでは、ヒンジの形状が異なり、ピッタリと下半身にはまねることができなかったが、そこはそのまま、LCDケーブルをコネクタに取り付けて確認してみた。（つまり、R50とT42pでそのまま上半身を流用することはできない。）※R50pの上半身をT42pの下半身に載せようとしたが…。ヒンジの形状が違っている。 結果、BIOS、Win7ともに表示は問題はなかった。しっかりと魅力のUXGA表示がされているのだ。（これは嬉しい…）※T42pで確認されたR50p液晶のUXGA画面。（背景画像はSXGA+） つまり、R50pが起動しない原因は、シスボ側にあることになる。（まあ、予想通りですね。） ところで、このUXGA液晶、使い道があるのか…。（なんとかR50pシスボを復活させないと…。）
Aug 15, 2014
コメント(0)
-
電源が入るけど起動しないR50pを手に入れた
電源が入るけど起動しないというR50p(1832-27J)を手に入れた。購入動機は、その液晶の解像度、FlexView、UXGA(1600×1200)ってのはとても魅力的だ。もちろん起動確認が取れていないので、もしかしたらまったくのジャンクってことも考えられる。 http://www.inversenet.co.jp/pclist/product/IBM-note/1832%252D27J.html さて到着したR50p、電源を入れてみるとなるほどLEDが点灯して、cpuファンも回るもののそこから先に進まない。障害の原因としては、メモリ、CPU、液晶、シスボなどが考えられる。 本体に割れがあるとのことだが、こちらを調べてみると、セキュリティーホールまわりが破損している。おそらく無理にむしり取ったのではないだろうか？ さて、障害の原因だが、今までの経験が役に立たないか、自身のHPを振り返ってみる。--------------------------------------------------- R50eで経験したのは、液晶のバックライトが点灯しない障害。これは、インバータ上のヒューズの半田剥がれ、シスボ上のチップヒューズ切れだった。この時は、インバータから煙が発生。インバータを焦がしてしまう大失敗を経験した。※R50eのインバータ基板上のヒューズ。手前のpinが浮かび上がっている。※R50eのLCDコネクタまわりにはフューズらしきものがいくつも配置されている。 R51では、起動しなかったり、起動してもバックライトが暗いままというジャンクなシスボを復活させることができた。その障害の原因は、シスボ側のLCDコネクタまわりの半田剥がれ。これはたまたま、LCDコネクタを挿し直している時に、起動したりしたため発見できた。この時は、LCDコネクタのどこの部分が接触不良か分からなかったため、片っ端から再半田してみることで、復活することができた。※R51シスボのLCDコネクタ部分。指で押さえて確かめた感じでは、□のあたりの半田付けが一番怪しいと思われる。（よって、この部分を重点的に再半田して復活を図った）--------------------------------------------------- ということで、まずはチップフューズ切れやコネクタまわりを確認するところからチェックをはじめることにしよう。貴重な英語版XPパソコン【格安】【英語版中古パソコン】IBM☆ ThinkPad R51E/Celeron M 1.50GHz/60G/1G/ 英語ソフト使用に最適XPリカバリーDtoD DVD鑑賞【中古】【ENG】
Aug 14, 2014
コメント(0)
-
ついに最高峰！あこがれのT42pを手に入れた

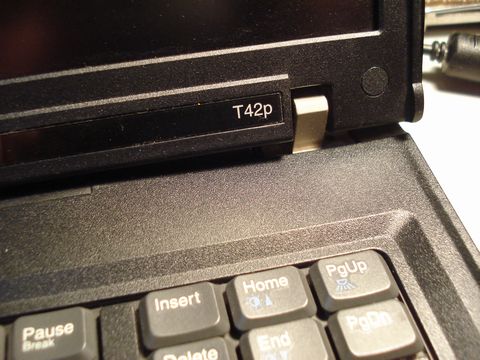

あこがれだったけど、超高嶺（値？）の花T42p(2373-Q1J)を手に入れた。なぜ今更T42pかと言えば、当時、このシリーズ最高峰のモデルを、それなりの値段で購入できるようになってきたためだ。http://www.inversenet.co.jp/pclist/product/IBM-note/2373%252DQ1J.html ネットで調べてみると、T42pは、cpuがPentiumM/765(2.1GHz)、memoryが1GB、hddが60GB、DVDマルチドライブ、無線LAN、Bluetoothなどを搭載。でも一番の魅力は15inch FlexView Display、なんとUXGA(1600×1200)の高解像度なのだ。 落札した、T42pはキーボードが歯っ欠けだったり、hddやDVDマルチドライブがなかったりの状態だったが、まあこれらはジャンク箱からのパーツ取りでなんとかなりそうなので、本体と液晶さえ健在ならＯＫだ。 到着したT42p、早速電源を入れてみる。BIOS表示はＯＫ。Knoppixからの起動で、UXGAの表示も確認できた。※問題なくBIOSが起動するT42p。が、キー抜けが見られ、メモリーも心もとない。※ついに念願のUXGA。KnoppixでUXGA(1600x1200)表示も確認できた。 それではと、余っていた80GBのIDE-HDDとメモリ１ＧＢを挿して、Win7を起動させてみる。こちらも問題なくUXGA表示が確認できた。UXGA表示はSXGA+よりさらに高解像度で、SXGA+の背景を表示してみると、さらに１まわり大きいことがわかる。※Win7のhddを挿して動作確認をしてみる。※UXGA画面。SXGA+の背景画像より一回り解像度が細かい。 今手元にあるT42コレクションは、14.1inchSXGA+液晶、PentiumM/1.8G搭載のT42(2373-M1J)だが、このT42pにメンテナンスを施して、コレクションの更新をしていきたいけど…。※14.1inchSXGA+液晶搭載のT42(2373-M1J)。こちらはかなり美品だが…。 でも、外観やキーボードの状態、液晶の状態も良く、「美品」なので、処分するのも躊躇するなあ…。【代引可】 PC専門店★【新品】ノートパソコン キーボード新品 IBM ThinkPad T41 T42 T43 R50 R51 R52 15インチ用日語キーボード★保護フィルム付【代引可】 PC専門店★【中古品】ノートパソコン 液晶パネル美品 IBM Thinkpad T42P/T43P 用 液晶パネル【代引可】 PC専門店★【新品】ノートパソコン 液晶パネルIBM Thinkpad T42P/T43P 用 液晶パネル 1600×1200●使いやすい大きさの14インチワイドノートPC【中古】Lenovo（レノボ）【Win7】ThinkPad T420 4180-AU6【あす楽】【中古】 レノボ 4180-PU4(ThinkPadT420:Win7)【お試購入OK!些細な事もお問い合わせお待ちしています！】Lenovo/ThinkPad T420(4180-EL6)【Windows7_64bit/Corei5(2520M)-2.5GHz/2048MB/250GB/14.1インチTFT(1600×900)/DVDスーパーマルチ/無線LAN/Buluetooth】【中古】【中古パソコン】【ノートパソコン】【A4ノート】
Aug 12, 2014
コメント(0)
-
ジャンクなSL500のパーツを山分けしちゃおう
パスワードロックのかかったジャンクなSL500(2746-RC1)から部品どりして、手持ちのSL500たちのパワーアップを図った。もちろん、パスワードを解除するってことも考えられるが、 やっぱハードルが高いので、「パーツを山分けする」ってことにした。※手に入れたSL500ジャンクは、SVPが設定されていて、そのままでは使えない。 このSL500は、LEDバックライト液晶に、カメラ内臓、DVDスーパーマルチドライブが内蔵されている。cpuもCeleron 900 2.2GHz、メモリは1GB。これで1.65kだったので、部品取り用としてはかなりお得なパソコンと言えるだろう。http://www.inversenet.co.jp/pclist/product/Lenovo-note/2746RC1.html まずは、LEDバックライト液晶。こちらは、先々日ヒンジ移植で復活させたSL500(2746-7SJ)のCCFLバックライト液晶と上半身さら交換。もちろんもともとついていたカメラも移植した。※ジャンクSL500の上半身（LEDバックライト液晶）さら移植。カメラも移植する。※さすがLEDバックライト。すごく明るい気がする（単なる思い込みかも…） 取り外されたCCFLバックライト液晶は、液晶割れで下半身のみとなっていたSL500(2746-RP4)に移植。（cpuもいずれ換装したいなあ…）※CCFLバックライト液晶の上半身を移植したCel/575が動作するSL500(RP4)。 DVDスーパーマルチドライブとカメラは、先日ヒンジ移植で動いてしまったSL500(2746-CTO)に使用することとした。※もともとLEDバックライト液晶のSL500(CTO)。ここにカメラも移植する。 結局１台のジャンクSL500から、都合３台のSL500をパワーアップ・復活することができたことになる。Lenovo ThinkPad SL500 Cel900-2.2G/2G/160G/MULTI/11g/15.4W/XP 【中古】【20140701】【総合ランクC】【中古】【ノートパソコン】 レノボ Lenovo (IBM) ThinkPad SL500 2746-RU2(カスタマイズモデル)Lenovo ThinkPad SL500【Core2Duo P8700/2GB/160GB/DVDマルチ/Win7】【無線LAN】【中古】☆安心！30日間無料保証☆送料無料【中古】【Windows7 搭載】【HDMI端子搭載】【メモリー2048MB搭載】【HDD100GB搭載】【W-LAN搭載】【DVDコンボ搭載】 lenovo ThinkPad SL500 （176034）Lenovo ThinkPad SL500 2746-8MJ【中古パソコン】【中古】
Aug 10, 2014
コメント(0)
-
起動しなかったSL500が復活した…

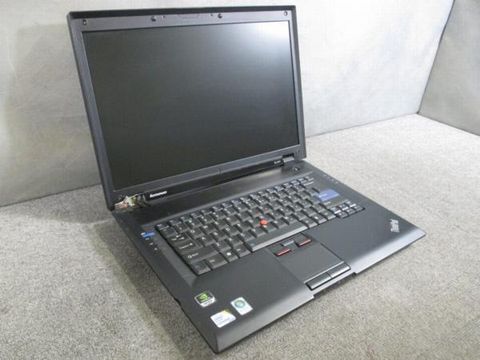

起動しなかったSL500が復活した… 最大のウィークポイント左ヒンジが破損してしまっているSL500(2746-CTO)を手に入れた。このSL500はおまけに電源が入るものの起動しない代物ときた。まあ、最悪でも液晶とcpu「Core2Duo P8600 2.4GHz」が手に入ればまあいいか…。※定番の(?)ヒンジが破壊されたSL500(2746-CTO)。起動しない代物。 到着したSL500、左ヒンジが壊れていたが補修した痕もある。なんとか修理しようと苦労したのだろう。（lenovoに注文すれば個人でもパーツを手に入れることができるのを知らなかったのでは…。）※補修痕が見られるSL500の左ヒンジ。補修自体また壊れてしまっている。 電源ボタンを押してみると、beep音が鳴った。「長く１回、そして短く２回」そしてしばらくして「短く３回、３回、１回」後の、beep音の鳴り方は聞き覚えがあるぞ。確か、メモリーがうまく挿さっていない時の音だ。では、前のbeep音は？ 保守マニュアルで調べてみると、「ビープ音が1 回長く2 回短く鳴り、LCDに何も表示されない、または読み取り不能。」という項目がある。そして処置（原因順）は、「1. システム・ボード 2. LCD アセンブリー 3. DIMM」とある。以前、左ヒンジが破損したSL500を分解したとき、LCDコネクタが簡単に外れてしまったことを思い出した。もしかしたら、起動しないのは、ヒンジ破損のあおりを食って、LCDコネクタが抜けてしまったからではないかと…。※SL500の保守マニュアルより そう考えると、まずは分解して確かめて見ないと…。 分解してみて分かったのは、このSL500、分解歴があること。なんとか復活させようと分解したのではないか…。また、予想通り、LCDコネクタは抜けていました…。 本体から上半身を分離して、液晶フレームカバーを取り外してみると、なんとこの液晶、LEDバックライトであることが判明。インバータカードの代わりに、LED制御カードが取り付けられていた。これで、液晶ユニットそのものに問題がなければ、「とっても得した気分」になれるぞ…。※このSL500には、LED制御カードが実装されていた。つまり、LEDバックライト液晶ってこと。 破損した左ヒンジは、先日、Assisnetさんからパーツをゲット。今日、ものすごくタイミングよく届いたので、早速、ヒンジを入れ換える。※Assisnetさんから手に入れたSL500のヒンジ。ゆうメール(送料200円で発送） この状態で、動作確認をしてみたところ…。 なんと、起動しました。BIOS画面が拝めます。※beep音が鳴ることもなく、無事起動したSL500。LEDバックライトってのが嬉しい。 つまり、このSL500が起動しない問題は、ヒンジ破損に伴ってLCDコネクタが抜け落ちてしまったことに原因があったのだ…。（いつもそうとは限りませんよ…）
Aug 8, 2014
コメント(0)
-
T61のEEPROMを貼り換えようとしたらランドが…
今回手に入れたT61(7658-A2I)も前回同様、ファンエラーが出て電源が落ちてしまうという代物。前回はSVPが設定されていたため大変だったのに、また懲りもせず、軽い気持ちで落札。 しかし、届いたT61の電源を入れてみると、起動パスワードとスーパーバイザーパスワードが設定されているらしく、起動させることができない。これは「はずれ」でした…。（でも少なくとも、cpu「Core2Duo/T7500」とDVDマルチドライブ、それにWXGA+液晶ユニットは使えるだろう…） まあ、このまま放置しておいても解決しないので、思い切って、EEPROMを貼り換えてしまうことにした。 換えのEEPROMは、不動のT61シスボから調達。T61のEEPROMは、シスボ裏面のUSBコネクタ近くに配置されている。 さて最大の難関はEEPROM剥がし。このところランドまで一緒に剥がしてしまうという失敗が多く、立て続けに３連敗を記している。とても慎重に行った結果、前半は上出来だったが、のこり４ピンとなったところから雲行きが怪しく、うまくピンを浮かせることができなくなり、左側４つのランド（1pin～4pin）を剥がしてしまうというかつてない大失敗に…。冷静に考えるともう使わないEEPROMなのだから、ピンを切断してしまってから、取り除いた方がよかった…。） でも、取り外し前の配線を辿って、ランドの先に半田付けすることにして、試しに動作確認。 結果、起動はするものの二つのエラーが出て先に進めない状態。これは、EEPROMが読み取れていないこと、交換したことから起こるエラーのようだ。つまり、配線が不完全ってこと…。 なんとか、この配線を辿って、このシスボを復活させたいところだ。
Aug 2, 2014
コメント(3)
-
SL500液晶バックライトはCCFLとLEDが存在する

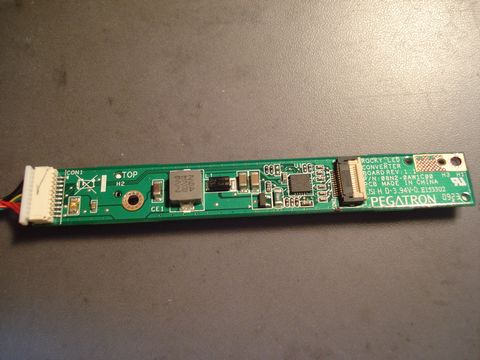

SL500の液晶バックライトはCCFL（冷陰極管）タイプとLEDタイプが存在するようだ。これは、保守マニュアルのパーツリストからも確認できるが、今回液晶割れを起こしていたSL500(2746-RP4)の液晶ユニットはLEDバックライトだった。そのためインバーターの代わりに、LED制御カードが実装されていた。※SL500から取り出したLED制御カード（FRU P/N：42W8219）インバータカードとちがい 基板上にコイルがなく、フレキを接続するコネクタがついている。 一方、ヒンジを直したSL500(2746-7SJ)はCCFLバックライトの液晶ユニットSamsung製「LTN154AT07」だったので、インバータカードが実装されていた。※よく見慣れた、CCFL点灯用のインバータカード(FRU P/N：42W7997） そこで疑問は、液晶ユニットとインバータ以外のパーツは、CCFLとLEDで共通かどうかということだ。単純に考えると、SL500に両方のモデルがあることから、他のパーツは共通と考えるべきだと思う。 ということで、余剰パーツのT61の15.4inch液晶(CCFL)LG.PHILIPS製「LP154W01」を使って、この液晶ユニットがSL500にも流用可能か試してみることにした。 一番の懸案は、LEDバックライト液晶のLCDケーブル(FRU P/N：44C5375)が、この液晶ユニットでも使えるかどうかということだ。インバータは現在動作中のSL500(2746-7SJ)から一時拝借することにした。※LEDバックライト液晶で使われていたLCDケーブル。CCFLでも使用可能か？ 試してみると、何の問題もなく表示される。つまり、インバータさえ用意できれば、LEDでもCCFLでもどちらのバックライト液晶でも利用可能ということだ。※SL500でも問題なく表示できるT61の15.4inchCCFL液晶。LG.PHILIPS製「LP154W01」 SL500については今後、LEDバックライトにシフトしていきたい。なぜなら、CCFLに比べて劣化が少なく、消費電力も抑えられるからだ。
Aug 1, 2014
