光を見た？ ギリシャ神殿の木造部分
先日、非常勤講師の方と心停止3回のお話をしていて「光を見ました？」と聞かれました幽体離脱、ご先祖、川、お花畑とよく聞かれましたが、光は初めて「いやまったく見ませんでした。何もありません。」とお答えすると、ちょっと残念そうな顔をされていましたそうか、皆、どこかで死後の世界を期待しているのか！あまり、夢を壊すようなことを言うのはよくないなそれに、実際、死んでみなければわからないんだしと思った次第ですＱ ギリシャ神殿の木造部分はどこ？Ａ 最初はすべて木造、次に梁と小屋組だけ木造、最後は小屋組だけ木造となります。ギリシャ神殿は最初はすべて木造であったとされていて、オリンピアのヘライオン神殿（BC600）には木製の円柱の形跡がありました。また木製の梁、垂木やその端部（小口）の跡が、石造になった後でも装飾に反映されています。イオニア式オーダーの渦巻き装飾は梁を受ける材に由来しています。屋根の小屋組だけは、構造上、最後まで残りました。木造は腐るので、耐久性の観点から石造に変えられたものと思われます。新刊の出版！ RCをマスターしたい人に！ 400頁をイラストで充填！ ゼロからはじめる「RC造施工」入門
2018.09.30
コメント(2)
-

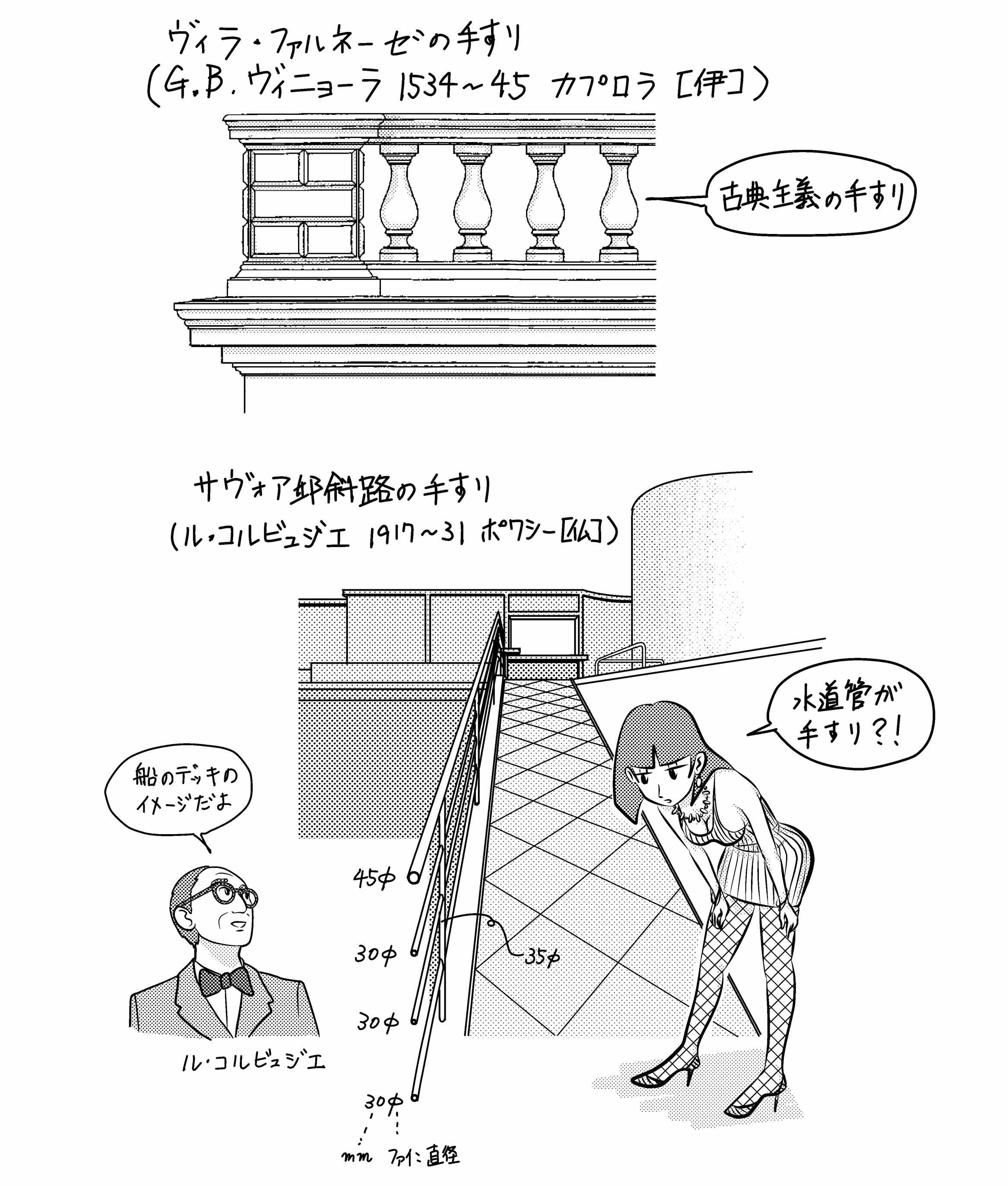

植木と草は面倒 近世と近代の手すり
戸建て10号に申込が入ったけど、契約は1か月先にされてしまった。戸建て10号は草刈もあるし、人が住んでないと面倒だな母物件（相続手続き中）にも草の苦情があり、業者さんに依頼刈り取ってもらってからも、まだ刈り方が足りないと苦情を受けて追加発注戸建ては住んでさえくれれば、そんな苦労はないアパートは面倒なんで、全部コンクリートにしてしまおうかなＱ 近世と近代の手すりのデザインは？Ａ 近世の手すりは様式的な細部、繰方が施されたもの、近代の手すりはスティールパイプ、スティールフラットバー（平鋼）、RCの腰壁など、シンプルなものです。ルネサンスのヴィニョーラによる手すりは、壺状の手すり子に繰方の付いた厚みのある手すりとなっていて、立面の線を多くするのに一役買っています。一方ル・コルビュジエによるサヴォア邸の手すりはスティールパイプを白く塗装した、いたってシンプルなものです。船のデッキをイメージしたといってますが、近代の手すりが安物であることに間違いありません。素材の安さにこだわらずに、開き直って抽象的な造形を追求したものと考えられます。・スティールパイプの寸法は、筆者が現地で測ったものです。 ゼロからはじめるシリーズの17冊目、近代建築入門が出版されました！約400頁すべてにイラスト！ライト、ミース、コルビュジエ、グロピウスばかりでなく、ラッチェンス、ガルニエ、ペレも深堀り。表紙はドミノシステムを変形（だから角柱）＋サヴォア邸＋プレキャスト風味に、はしごが左に寄っているのはガルシュの家（ミースのテューゲントハット邸も）の外階段やテラスの欠き込みから、1階のコルはモデュロールのポーズ、ペリアンも登場（裏表紙ではペリアンがコルの長椅子に座る）、海はコルがあこがれ、最期の場所ともなる地中海。アイデアはボクで、絵はイラストレーターの内山良治さん。 南米の川の方での書籍紹介文：「ゼロからはじめるシリーズの17冊目。19世紀の黎明期から、モダニズム建築、さらにその後のポストモダンにいたるまでを概観し、建築デザインと、建築家の思想が日本と世界に与えた影響が理解できる。空間構成、建築家とその思想をユニークなイラストでビジュアルに紹介。どのように近代建築が生まれ展開していったかを総合的に理解できる。」新刊の出版！ RCをマスターしたい人に！ 400頁をイラストで充填！ ゼロからはじめる「RC造施工」入門
2018.09.29
コメント(0)
-
装飾は罪悪である
Ｑ 近代建築の装飾はいつごろ無くなる？ Ａ 1910年頃です。 1910年のアドルフ・ロースによるシュタイナー邸は、無装飾の白い壁面では早い例です。1910年代にいろんな作家によって、無装飾の壁面が作られるようになりました。A・ペレーのそれ以前の作品では、無装飾ながらコーニス（軒蛇腹）や簡略化されたオーダーなどがあり、抜け切った抽象性には至ってません。ル・コルビュジエがパリで白い住宅を次々につくり始めるのは1920年代で、それまではスイスで山小屋風の住宅をつくっていました。・アドルフ・ロースは「装飾と罪悪」（1908）にて、「かくて私は、次のことを悟るにいたり、それを世の中に公表した。すなわち、文化の進歩は実用品から装飾を取り除くことと同じである、と。それによって私は、新たな喜びを世の中にもたらすことになるのだと信じていた。」（ウルリヒ・コンラーツ編、阿部公正訳「世界建築宣言文集」（彰国社 1970）p13から引用）として、装飾を批判しました。ただし実作においては、オーダーや格天井などの控えめな装飾が見られます。 新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入新刊の出版！ RCをマスターしたい人に！ 400頁をイラストで充填！ ゼロからはじめる「RC造施工」入門
2018.09.29
コメント(20)
-

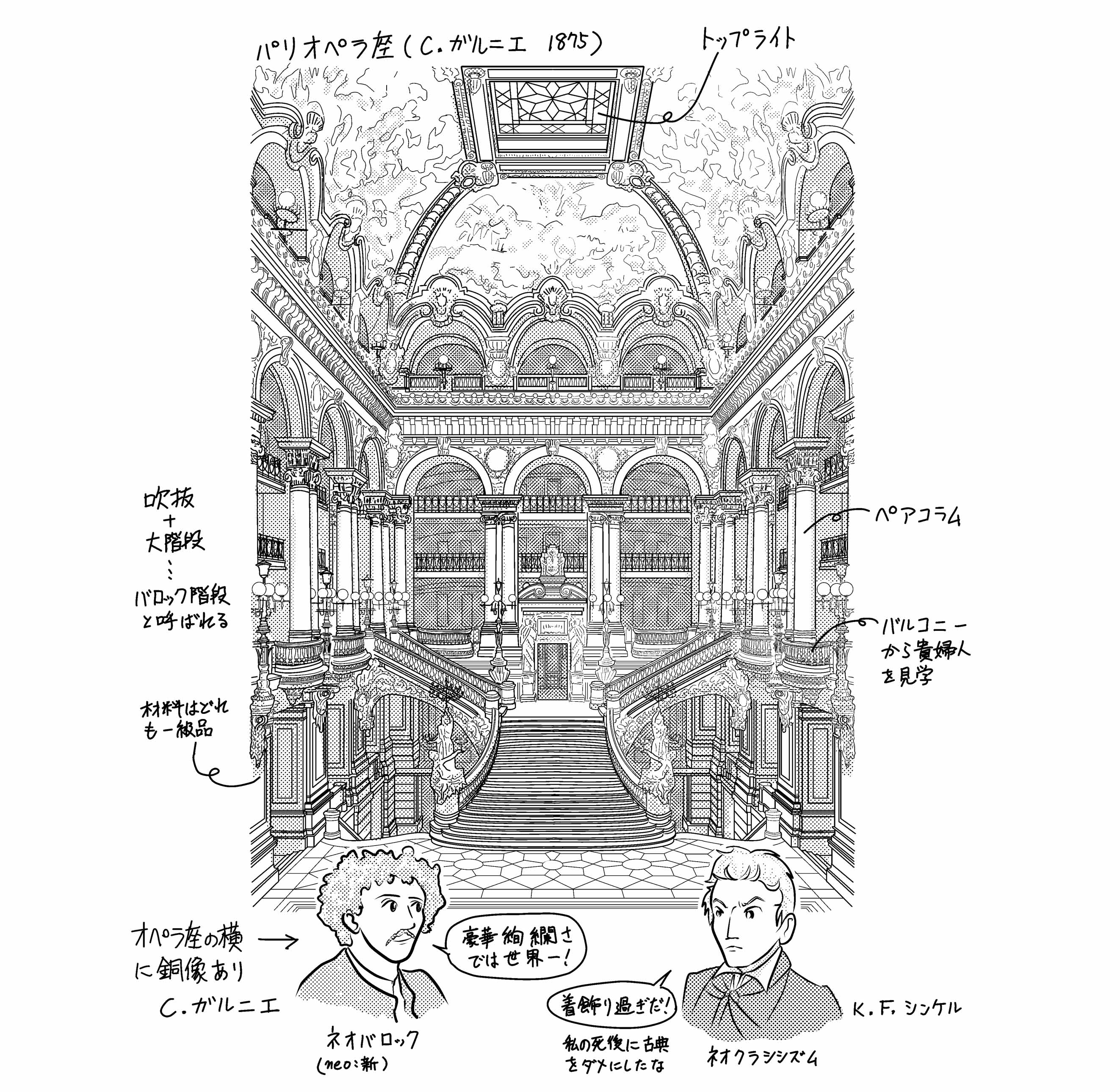

仕事場の効果 ネオバロック
夜の3時ごろに目覚めることがある寝れなくなると、隣の仕事場へ行って絵を描いたり、文章を書いたりしているそのおかげで、最近は原稿の進みが早いちょっとした時間に仕事ができるのが、仕事場が家にある最大の効果だなＱ ネオバロックの特徴は？ Ａ 豪華、絢爛、動的、壮大といったバロックと同様の特徴を持ちます。 ネオクラシシズムの均整の取れた静的な美に対して、ネオバロックは豊饒で動的な美を目指しました。パリのオペラ座（現在は新オペラ座に対してオペラ・ガルニエと呼ばれている）は、豪華絢爛なネオバロックの代表作です。新刊が出ました！RCをマスターしたい人に！ゼロからはじめる「RC造施工」入門
2018.09.29
コメント(0)
-
保証会社出動 デコン
戸建てのひとつで、滞納が長く発生何度か電話しても出てもらえないので仕方なく保証会社に電話家賃はすぐに保証会社から振り込まれるようだあとはこちらで対応するから、督促は大家さんはしないでくださいとのことしかし、賃借人さんは大丈夫かな？？？Ｑ デコンストラクティビズムとは？ Ａ 乱雑に非構成的に構築する「脱構築」のことです。 ゲーリー自邸では、既存の腰折れ屋根の住宅の周囲に、トタン板、金網のフェンス、ツーバイフォーの骨組みといった安くて俗っぽい材料を使って、乱雑に重なり合う、工事現場のような形を作っています。ザハ・ハディドのホンコンピークは、香港の山頂を開発するコンペ案で、細長い直方体が空中でずれながら交差する、スピード感あふれるデザインとなっています。デコンストラクティビズム、略称デコンと呼ばれるポストモダニズムに含まれる思潮です。1988年、フィリップ・ジョンソンの指揮のもと、「デコンストラクティブ・アーキテクチュア」という展覧会が開かれ、ゲーリー、ザハの他に、ダニエル・リーベスキンド、レム・コールハース、ピーター・アイゼンマン、コープ・ヒンメルブラウ、ベルナール・チュミらが展示されました。
2018.09.28
コメント(0)
-
ネオクラシシズム
Ｑ ネオクラシシズムの特徴は？ Ａ 厳格にギリシャ、ローマの古典に従う単純、明快なデザインです。 シンケルによるアルテスムゼウム（旧博物館）は、ギリシャのイオニア式オーダー（柱頭に渦巻き飾り）をずらっと並べてポルティコ（玄関柱廊）にした箱型の建築で、その奇をてらわない単純さ、純粋さ、生真面目さが際立っています。ネオクラシシズム（新古典主義）は、バロックの豪華、豊饒、誇大とは対照的な性格を有します。ドイツのネオクラシシズムでは、ギリシャへの傾倒が見られます。18世紀のギリシャに対する考古学的な研究成果が、ギリシャへの回帰を進めるひとつの原動力になりました。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.28
コメント(0)
-
ぎょうざ ロココの特徴
ミカコに塩少な目の餃子をつくってもらって、醤油少々、お酢、ラー油多めで食べましたうまーーい塩を少なくしても、うまい餃子が食べれるなんて幸せなんだＱ ロココの語源は？ Ａ ロカイユという浮彫装飾が語源です。 岩、小石、貝殻、植物の葉などをモチーフとした装飾様式であるロカイユが、ロココの語源です。オーダーは使わず、繊細華麗で曲線的な薄彫りの装飾、細長く曲線的な額縁などが使われます。バロックでつくられた宮殿の一室や、下図のアマリエンブルク宮のような庭園に建つ小さな離宮などでつくられました。バロックの次の様式というよりも、バロックの中に部分的に発生した様式です。・パリのスービーズ邸（G.ボフラン1735～40）は公開されていて、気軽に入れます。外側はオーダーをまとったおとなし目の古典主義ですが、内部のインテリアデザインは繊細華麗なロココ様式です。ロココは女性的なインテリアデザインの様式といってもよく、宮殿の堂々としたバロックにうんざりした女性たちの憩いの場となっていたと思われます。
2018.09.27
コメント(2)
-
近代建築の空間構成
Ｑ 近世以前と近代で、空間構成にどのような大きな違いがある？ Ａ 近世以前は内外部とも左右対称で中心を強調する構成、近代は非対称で偏心性、遠心性をもつ構成です。 左右対称の形で中心軸上に入り口があるのが、近世以前では一般的でした。近代になり、偏心的、遠心的な空間構成が登場します。下図のバウハウス校舎は、アトリエ棟、教室棟、宿泊棟が卍形に配置され、中心よりも外側に重きが置かれた、動的で遠心的な空間構成となっています。さらにコーナーを回る大ガラス面、横長連続窓、横長窓ブリッジなど、近代的デザイン要素が多く実現されています。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目です ゼロからはじめるシリーズの17冊目、近代建築入門が出版されました！約400頁すべてにイラスト！ライト、ミース、コルビュジエ、グロピウスばかりでなく、ラッチェンス、ガルニエ、ペレも深堀り。表紙はドミノシステムを変形（だから角柱）＋サヴォア邸＋プレキャスト風味に、はしごが左に寄っているのはガルシュの家（ミースのテューゲントハット邸も）の外階段やテラスの欠き込みから、1階のコルはモデュロールのポーズ、ペリアンも登場（裏表紙ではペリアンがコルの長椅子に座る）、海はコルがあこがれ、最期の場所ともなる地中海。アイデアはボクで、絵はイラストレーターの内山良治さん。 南米の川の方での書籍紹介文：「ゼロからはじめるシリーズの17冊目。19世紀の黎明期から、モダニズム建築、さらにその後のポストモダンにいたるまでを概観し、建築デザインと、建築家の思想が日本と世界に与えた影響が理解できる。空間構成、建築家とその思想をユニークなイラストでビジュアルに紹介。どのように近代建築が生まれ展開していったかを総合的に理解できる。」ゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入・絵画的なバランスによるピクチャレスク（picturesque）の建築や、建築家によらないヴァナキュラー（vernacular:民衆の、土地特有の)な建築では、近世以前でも非対称な構成が多くありました。そのような非対称な構成が、古典主義的な左右対称の枠に入れ込まれると、ときとして大変興味深い構成がつくられます。
2018.09.27
コメント(0)
-
バロックの特徴
Ｑ バロックの語源は？ Ａ ゆがんだ真珠が原義です。 バロックbaroqueはポルトガル語でbarroco、ゆがんだ真珠が語源で、ルネサンスの比例、均衡の静的な美に対して、バロックはゆがみ、ひずみ、豊饒、巨大さを有する動的な美を追求します。サンピエトロ大聖堂は、コロッセオとほぼ同規模の巨大な楕円形の広場をもち、コロネード（列柱廊）で囲まれています。またサンカルロアッレクアットロフォンターネ聖堂では、うねる壁面の上に楕円のドームが載っています。・【 ゆがんだ真珠のボロを見にいく 3回も 】 ﾎﾞﾛﾐｰﾆ ｻﾝｶﾙﾛ・サンカルロとは聖人の名、クアットロフォンターネとは4つの噴水、アッレは前置詞（英語のat）＋冠詞で、4つの噴水の所に建つサンカルロ聖堂という意味です。この聖堂の建つ十字路には、各角に噴水があります。自然光が当たる浮彫のされた楕円形ドームは実に美しく、ローマを訪れたら忘れずに見てください。筆者の勝手なドーム世界ランキングでは、1位パンテオン、2位サンカルロアッレクアットロフォンターネ、3位トリノのサンロレンツォです。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.27
コメント(0)
-
ルネサンスの特徴
Ｑ ルネサンスの意味は？Ａ 復興、再生を意味し、建築では古代ローマ様式の復興の意味で使います。 15世紀のイタリアで、すでにルネサンス、イタリア語でrinascimentoという言葉は使われていました。建築に限れば、ローマ様式を理想とし、アーチやオーダーなどを用いて、調和のある簡潔で明瞭なデザインを志向します。ゴシックの垂直性に対して、水平性を強調し、ゴシックの誇大な表現に対して、静的な比例、均衡を重んじます。下図のサンタンドレア聖堂は、ファサードが凱旋門と神殿を融合させたもので、内部の円筒ヴォールトは格天井（ごうてんじょう：格子状の天井）とされ、ローマ的な壮大な空間が実現されています。・聖者の名を冠する聖堂では、「聖なる」を意味するセイントSaint（英語）、サンSaint（仏語）、サントSanto（伊語）、ザンクトSankt（独語）などが付きます。・サンタンドレアのオーダーは壁の角型凸部で表現された付柱（ピラスター）で平面的である割りに、エッジが明瞭でアーチとのバランスがよく、内部のヴォールト空間の力強さもあり、筆者の中ではルネサンス一番のお気に入りです。 新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.27
コメント(0)
-
ゲーセンにいる人 ロマネスク、ゴシックの特徴
学生がゲーセンでバイトしていてそこにはスロットやパチンコもあって最近はじいさんばあさんが多い特にばあさんが多いとかお金を持っているらしく、のんびりといつまでもやってるとか若い男はすぐにキレて出て行っちゃうとのこと金がないんだろうとふーむ、パチンコ屋の風景がなんか昔と変わってきてるなボクはやらないけどＱ ロマネスクの語源は？ Ａ ローマ風という意味でした。 ロマネスクではローマと同様に壁が多く、半円アーチを使ってますが、オーダーは使われません。アーチの広がろうとする力（スラスト）を壁で抑えるため、壁が多く、堂内は薄暗い印象です。地方ごとに職人が工夫してつくったロマネスクの教会は、ローマほど洗練されていない反面、地方色が豊かで、単純で質素、素朴な建築となっています。・ヨーロッパの街に到着すると、ゴシックの大聖堂が目につきます。大聖堂とは、英語のcathedralで、司教座聖堂、教区で最高位の司教（bishop：プロテスタントなどでは監督と訳される）がいる聖堂です。旧市街の中心部に空高くそびえ立っているので、地図を見なくてもたどり着けます。まずはあれから行くかと、ゴシックの大聖堂を最初に訪れることになります。一方ロマネスクの教会は、街からはずれた片田舎にひっそりとたたずんでいるものが多く、たどり着くのに苦労します。しかし、ロマネスクの重厚で装飾の少ない壁、素朴なデザイン、小さな窓から差し込むありがたみのある光は、ゴシックに食傷気味となっている目には新鮮に映ります。ル・トロネの修道院やマリアラーハ聖堂を訪れた時の感動は、忘れれられません。Ｑ ゴシックの語源は？ Ａ ゴート人のように野蛮なという意味でした。 ルネサンス期のイタリア人が、北方の教会建築を指して、ゴート人のように野蛮なと侮蔑して呼んだのがゴシックの語源です。ローマを古典とする彼らにとって、ゴシックの聖堂は野蛮に見えたようですが、石で天高く積み上げたその空間は、ローマをもしのぐ壮大さを獲得しています。ゴシックの大聖堂では壁が極端に少なくされて、細い線状の柱とそれにつながるアーチのリブ（肋骨）による背の高い空間、上部のステンドグラスから降り注ぐ色付きの光、総じて高さ、上昇感が強調されたデザインです。北方ヨーロッパの森をイメージしたものとする説もあります。・ゴシック建築には怪物の彫像なども付けられ、宗教的な崇高さばかりでなく、グロテスクなおどろおどろしい魅力をも秘めています。特にイギリスのゴシックに、その傾向があるように思われます。ホーンテッドマンションは、ゴシックでなければいけません。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.26
コメント(2)
-
ローマ建築の特徴
Ｑ ローマ様式の特徴は？ Ａ 重厚な壁面とアーチによる、ダイナミックで巨大な形態と内部空間です。 ローマでは闘技場、浴場、裁判所、水道橋などとビルディングタイプが増え、コンクリートとアーチの技術による大スパン、大空間が可能になります。円柱の様式であるオーダーは、付属的、装飾的な扱いとなります。総じてデザインは重厚でダイナミック、スケールは都市的、土木的となります。単純化すると、ギリシャは柱主体の建築、ローマは壁主体の建築です。・ローマはギリシャの模倣にすぎないといった主張がありますが、パンテオンのドームを見上げれば、なぜそのような議論が出るのかすら筆者には疑問です。ギリシャ建築には、ほとんど空間がありません。柱による彫刻といった感で、それも半分壊れた状態で見るのでいいのではないかと思ってしまいます。18世紀イタリアの建築家、画家であるピラネージは、ローマの遺構にとりつかれた人物で、彼の古代ローマの版画に見る稀有壮大さは、見るものを圧倒します。筆者の仕事場にはピラネージの大判の版画集が置いてあり、それを開くたびにため息が出てしまいます。そのような誇大妄想的な魅力に、古代ローマは満ちています。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.25
コメント(0)
-
古代ギリシャ建築の特徴
Ｑ 「高貴なる単純さと静かなる偉大さ」とは？ Ａ ヴィンケルマンがギリシャ美術に対して述べた言葉です。 18世紀ドイツの美術史家J.J.ヴィンケルマンが「ギリシャ美術模倣論」（1755）に書いた言葉で、ギリシャ建築の特徴を的確に表しています。貧弱な複雑さではなく高貴なる単純さを持ち、騒々しい凡庸さではなく静かなる偉大さを有する芸術として、要は単純さと静かさによってギリシャ建築を高く評価しています。 ・ヴィンケルマンの著作は、18世紀ドイツのネオクラシシズム（新古典主義）に多大な影響を与え、ギリシャ、ローマを古典とする考え方である古典主義は、ローマからギリシャに比重を移します。ヴィンケルマンは「古代ギリシャは純白の文化」ともいいましたが、建築や彫刻では白大理石に彩色が施されている例も多く、考古学的には正確さに欠けました。ギリシャは近世では長くオスマントルコ支配下にあり、ヨーロッパからは遠い「東方（オリエント）」でした。そのためローマに比べて、ギリシャは神話的に扱われる傾向にありました。その感情は、コルビュジェの「東方への旅」（1911）にも表れています。新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.25
コメント(0)
-
死んだことになってた 建築四書のトラス
ひさびさに外食たまにはいいものをと回らないお寿司に家族でカウンターに座ったら、教え子が声をかけてきたホールでバイトをしているようで帰りの会計後、ボクは友達の間では死んだことになっていたらしい生きていたって、友達に伝えておくそうだ寿司飯の中にも塩は入っているようなので、チビチビ醤油を付けて食べたけど、やはりうまいなー生きててよかったＱ 建築家A.パラディオの著作「建築四書」に、トラスは書かれてる？ Ａ 実現されたトラス橋やローマのバシリカ風広間の図に、木造のトラスが書かれています。 建築四書には複数の木造トラス橋の図面が載せられており、下図のチズモン川の木造橋は、実際架けられたものです。エジプト式広間は、ローマのバシリカ風の広間とされています。バシリカとはローマで裁判や集会などに使われた長方形平面の建物ですが、2層吹き抜けの部屋上部にキングポストトラスを露出し、周囲をオーダーで囲んでいます。・A.パラディオは後期ルネサンスの建築家で、数多くの実作とともに「建築四書」を著し、イギリスなどの各国に影響を及ぼしました。ヴェネティアには多くの教会が、ヴィチェンツァには多くのヴィラや劇場、バシリカなどが現存しています。
2018.09.24
コメント(2)
-
ヴェネティア大運河のサルーテ聖堂
Ｑ ドラムは外観の効果のためのみに付ける？ Ａ バットレスを周囲に配し、構造的、装飾的効果の両方を兼ねることもあります。 リングの周囲にはオーダー（古代の円柱の形式）が配され、外観への装飾がされるのが一般的です。サン・ピエトロ大聖堂（1087参照）のドラムには、オーダーが2本ずつペアで配され（ペアコラム、双柱：そうちゅう）、セント・ポール大聖堂（1055参照）のドラムには、周囲をぐるりとオーダーが囲んでいます。これらのオーダーはスラストに対してさほど効果はありませんが、下図のサンタ・マリア・デッラ・サルーテ聖堂（救済の聖母マリア聖堂）は、スラストを抑えるバットレスを渦巻き形にして、華麗な外観としています。8角形平面に対し、頂点から各辺に直角に2枚ずつバットレスを出し、合計16枚のバットレスとしています。・サンタ・マリア・デッラ・サルーテ聖堂は、イタリアバロックに分類されます。大運河の入り口付近という目立つ立地と彫刻的な外観により、建築家よりも一般の人々に評価が高い聖堂となっています。
2018.09.24
コメント(2)
-
ブラインドアーチ
Ｑ 開口のない壁に埋め込まれたブラインドアーチは、なんのために使われる？
2018.09.23
コメント(0)
-

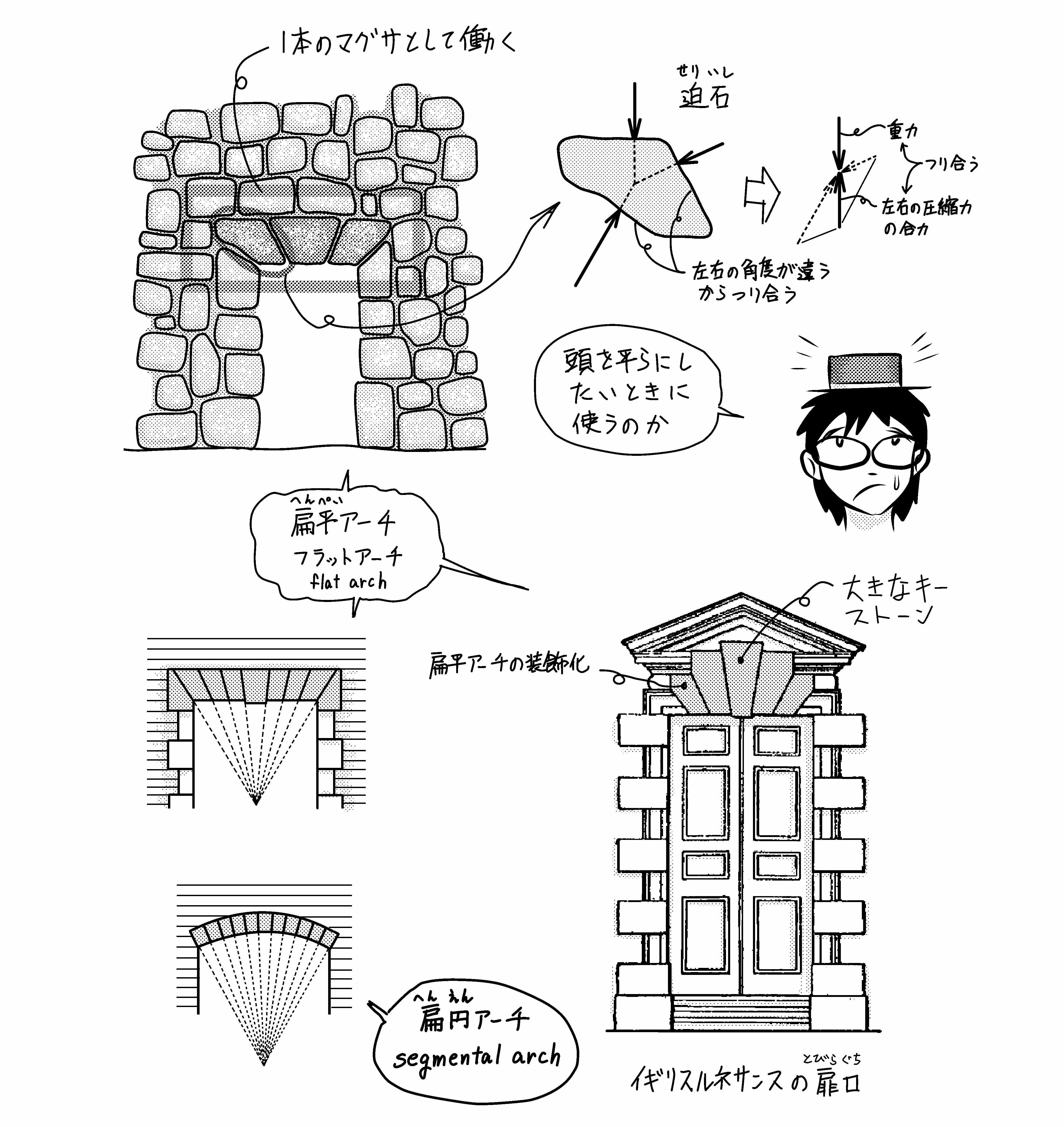

ゼロ戦と鉄人28号 フラットアーチ
ミカコとミカコノコは今日も文化祭へミカオはまたまたひきこもりフリーター大家さんのブログを見て思い出したボクは小学校入学前、かなりひきこもりでしたそこらの紙に絵をよく描いていて（今もいっしょか。。。）鉄人28号とゼロ戦の絵をむやみに描いていたそうだ鉄という字を幼稚園で書いて、先生にほめられたことを今でも覚えている自分の名前よりも先に、鉄、人、号の字を覚えたそうだ鉄人28号は毎週TVで見ていたが、ゼロ戦はなぜかというとオヤジが帝国海軍出で、よく戦争体験を枕元で話してくれたからおかげで館山に行くと、ゼロ戦の爆音が聞こえてきそうで、どうもゆっくりできない大きなゼロ戦のスケルトンモデルも吊るしてあったなてなわけで、ゼロ戦もいっぱい絵にしてた学生にゼロ戦を描いて見せたら、先生うまい！とほめられた（自慢にならんが）あと、どうでもいいものの工作もよくやっていた大学入学祝いに欲しいものといわれて、電動工具を買ってもらった（笑）ドリル、丸ノコ、電動かんな社会人はさすがにひきこもりは無理だが社会人卒業したら、子供に戻ってひきこもりそうだそれでも社会貢献できるようなお仕事をしていたいＱ 平らなアーチはできる？ Ａ できますが、支えられる重さは小さくなります。 迫石（せりいし）を楔（くさび）状、台形状にすれば、左右の圧縮力の合力で重力と釣り合わすことができます。しかし左右の切断面の角度の差が小さいので、重力を大きくすると釣り合わなくなり、落下します。アーチを円弧状にするのは、楔形の左右の角度の違いを大きくする意味があります。マグサを複数の石でつくる形となる平らなアーチは、扁平アーチ、フラットアーチ（flat arch）、陸迫持ち（ろくせりもち）などと呼びます。似ている用語の扁円アーチ（segmental arch）は、薄い円弧のアーチですが、扁平アーチと混同して使われることもあります。
2018.09.23
コメント(0)
-
サンピエトロ
ミカコとミカコノコは学校の文化祭に行って留守ボクはひたすら原稿書きで仕事場にこもってます絵の作業が進むように、ユーミンの曲を聴きながら♪Ｑ ドームのドラムとは？ Ａ ドームを支える円筒状、正多角柱状の壁です。 ドームのドラムは、ドームを高くそびえさせるため、スラストを抑えるバットレスを周囲に配するためなどの理由ででつくられます。外観を意識し、ルネサンス以降に多く使われます。下図のサン・ピエトロ大聖堂の絵（ピラネージの版画をトリミング）では、いかにドラムが外観で重要な役を演じているかがわかります。・ドラム（drum）は太鼓が原義。フランス語ではタンブール（tambour）といい（タンブリンはその派生語）、ドラムと同義の用語として建築史で使われます。・ミケランジェロはサン・ピエトロのドーム部分を担当しましたが、死去したときにはまだドラムができた段階でした。その後、ドームの形は少し尖った形で完成されます。手前に長堂と巨大な楕円形広場を付けたサンピエトロ大聖堂は、バロックに分類されています。
2018.09.22
コメント(2)
-
ハギヤ・ソフィアはイエス・キリスト？
ビザンチン帝国のハギヤ・ソフィアについて書いていた時ハギヤ・ソフィアがトルコ語で神聖なる叡知、すなわちイエス・キリストを意味するそうで初めて知りましたＱ ビザンチン建築における最大の建築的成果は？ Ａ ペンデンティブドームの架構技術を完成させ、ハギヤ・ソフィア大聖堂を築いたことです。 ハギヤ・ソフィア大聖堂では、直径33m、高さ55mの巨大なドーム（ローマのパンテオンは直径、高さとも43m）を、ペンデンティブで架けることに成功します。しかし地震などでドームの崩壊と再建が繰り返され、バットレスの追加や補強がされました。ビザンチンが完成させたペンデンティブは、スクインチ、トロンプに比べてドームとなめらかにつながるため、以後ヨーロッパやイスラムのドームで多用されます。
2018.09.22
コメント(0)
-
新刊が出ました！ ペンデンティブドーム
新刊が我が家に届きました今シリーズ15冊目RC造施工入門 結構濃い内容だよ退院後に家でこもっている時も、ゲラ構成だけは毎日やってました苦労が報われる瞬間ですねーこの感激があるから、本づくりはやめられないんだなブログにアップしていることに、赤を入れてるんですが、毎回、ほとんどまっ赤ですイラストの修正もあるし、規準の数字も変わってるとこもあるし結構大変でしたーＱ ペンデンティブとは？ Ａ ドームを正方形平面に載せるために築く、球面三角形の隅部、またはその架構法のことです。 正方形に外接する半球を載せ（①）、半球の側面を正方形に合わせて垂直に切断します（②）。すると正方形の壁上部に半円アーチが4つ現れますが、今度はアーチの頂点で水平に半球を切断します（③）。断面の円は、正方形の内接円と一致します。最後にその円の上にドームを載せると、ペンデンティブによるドームが出来上がりです（④）。半球を2段積んだこの方法は、だましだまし円に合わせるスクインチ、トロンプと違って、ピッタリとドームを載せることができます。中世、近世を通じて数多くのドームに使われました。
2018.09.21
コメント(4)
-
トロンプ
Ｑ トロンプとは？ Ａ スクインチの一種で、隅に向かって徐々に小さくしたアーチを重ねて、ラッパ状とした隅部です。 トロンプ（trompe トロープ）とはフランス語でラッパという意味です。トランペット（trompette）と同じ語源です。ラッパ状の形にスクインチを架ける方法、またその部分をトロンプといいます。正方形の部屋上部に8角形のドームの土台をつくるのに、小さなレンガで手軽につくれるので、イスラムやヨーロッパで広く行われました。トロンプとスクインチは混同して使われることがありますが、あくまでもトロンプはラッパ形で、スクインチに含まれることになります。・【 トランペットの形 】 スーパー記憶術 トロンプ
2018.09.21
コメント(0)
-

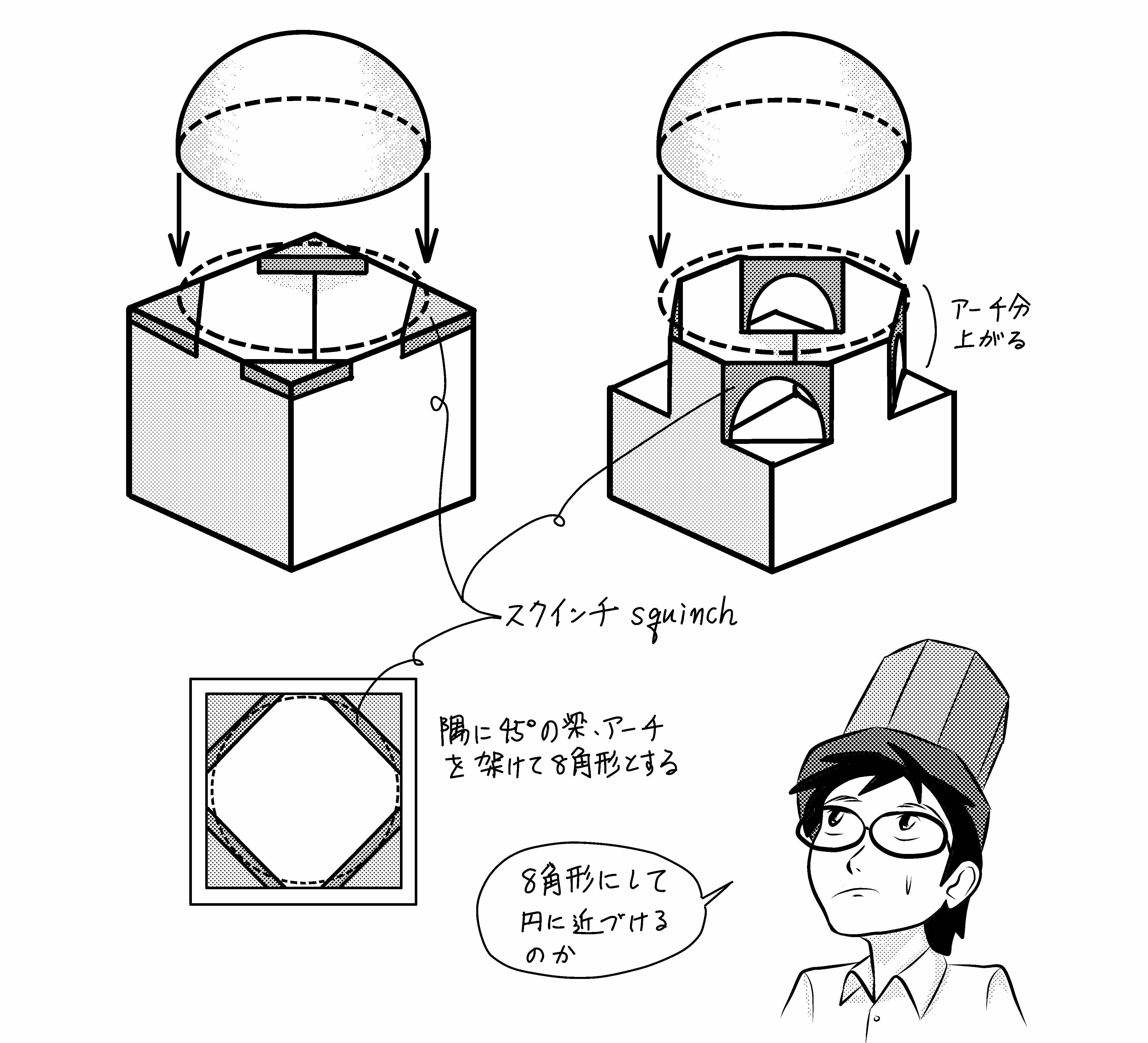

滞納者に電話 スクインチ
戸建て3号に滞納が発生3号は耐震補強もしたし、UBも入れたしサービス抜群（かも）物件4回電話するも、いつもの奥様がしかとそこで旦那さんの携帯にTEL旦那さんはすんなり出てくれて、すぐに払ってくれるとなんとかなりそうだけど、しばらく警戒Ｑ スクインチとは？ Ａ 正方形平面の4隅に梁やアーチを架けて8角形とし、ドームの土台とする方法です。 正方形にドームを架ける場合、4隅をどうするかが問題となります。一番簡単なのは石材を4隅に架け、8角形としてしまうことです。もっと細かく16角形にする例もあります。大きな石材がない場合は、レンガでアーチを架けて8角形の土台をつくります。この正方形の部屋の上部を8角形にする方法、またそのための45°の梁やアーチをスクインチといいます。ササン朝ペルシャ（3～7C）でよく行われていました。・ 【（8角形は） 救い ＋ インチキ 】 スーパー記憶術 スクイ ンチ 新刊出来！ 建築の歴史入門ゼロからはじめるシリーズの16冊目ですゼロからはじめる 建築の［歴史］入門 [ 原口 秀昭 ]価格：2585円（税込、送料無料) (2020/8/26時点)楽天で購入
2018.09.20
コメント(0)
-

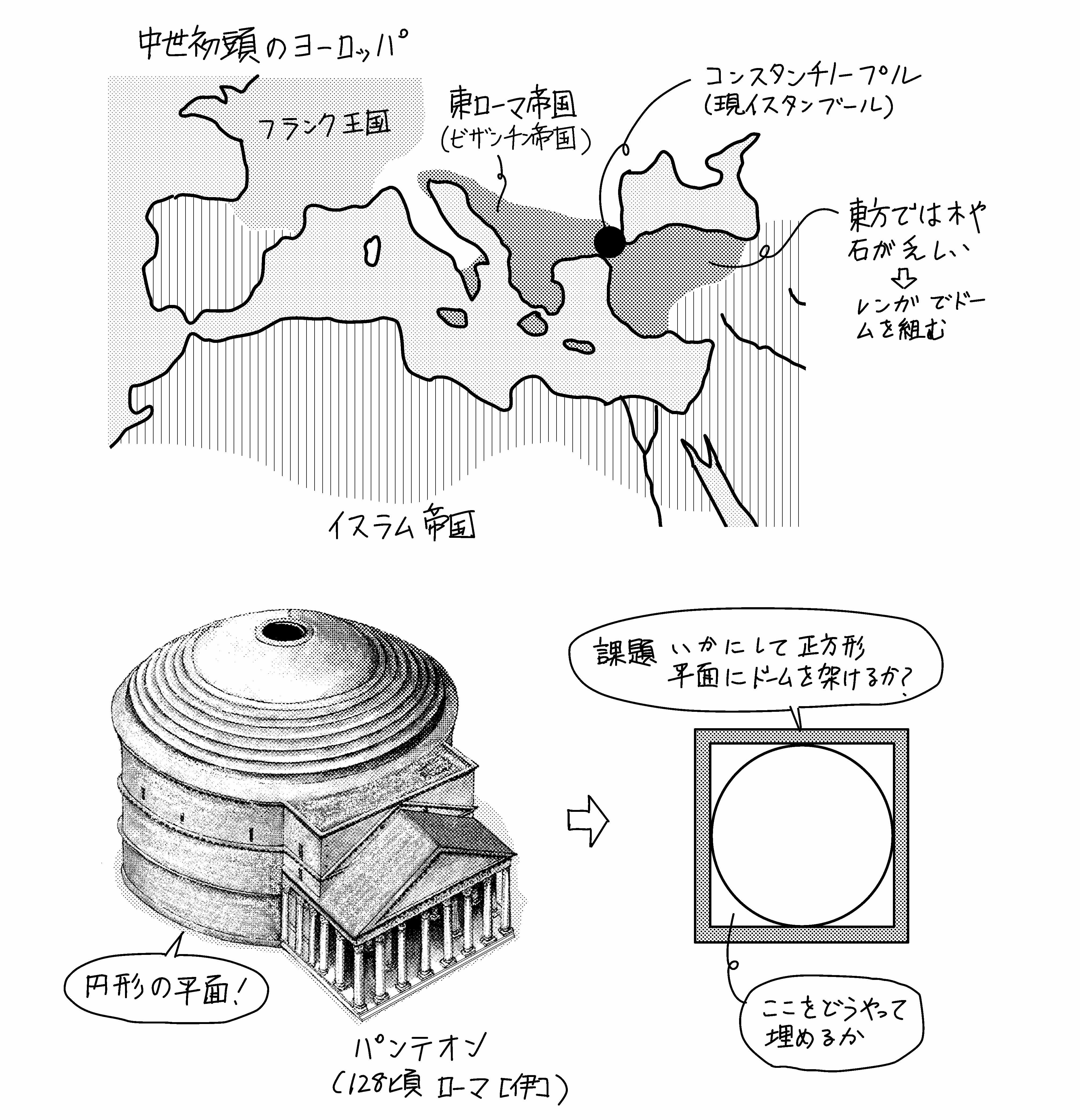

心肺停止でレアカードもう一枚 正方形にドーム
レアカードのことを考えていたら3回の心肺停止後にまだ生きているって、これってかなりレアなんじゃないかと自慢できるようなもんではないんですがということでレアカードもう1枚ゲットー！Ｑ ローマ以後のドームの課題は？ Ａ 正方形平面に、いかにドームを架けるかです。 ローマ分裂後の東ローマ帝国（ビザンチン帝国）では、最初は木造で屋根を架けた長い長方形の教会堂（バシリカ式教会堂）を建てていました。しかし木材、石材が東方では乏しいため、レンガ造のドームにスタッコ、モザイクタイル、壁画を加えた建築を発展させました。ローマのパンテオンは、円形平面の上にドームを載せていますが、ローマ以降、正方形の部屋の上にドームを架けようと、さまざまな工夫がされるようになります。
2018.09.20
コメント(4)
-

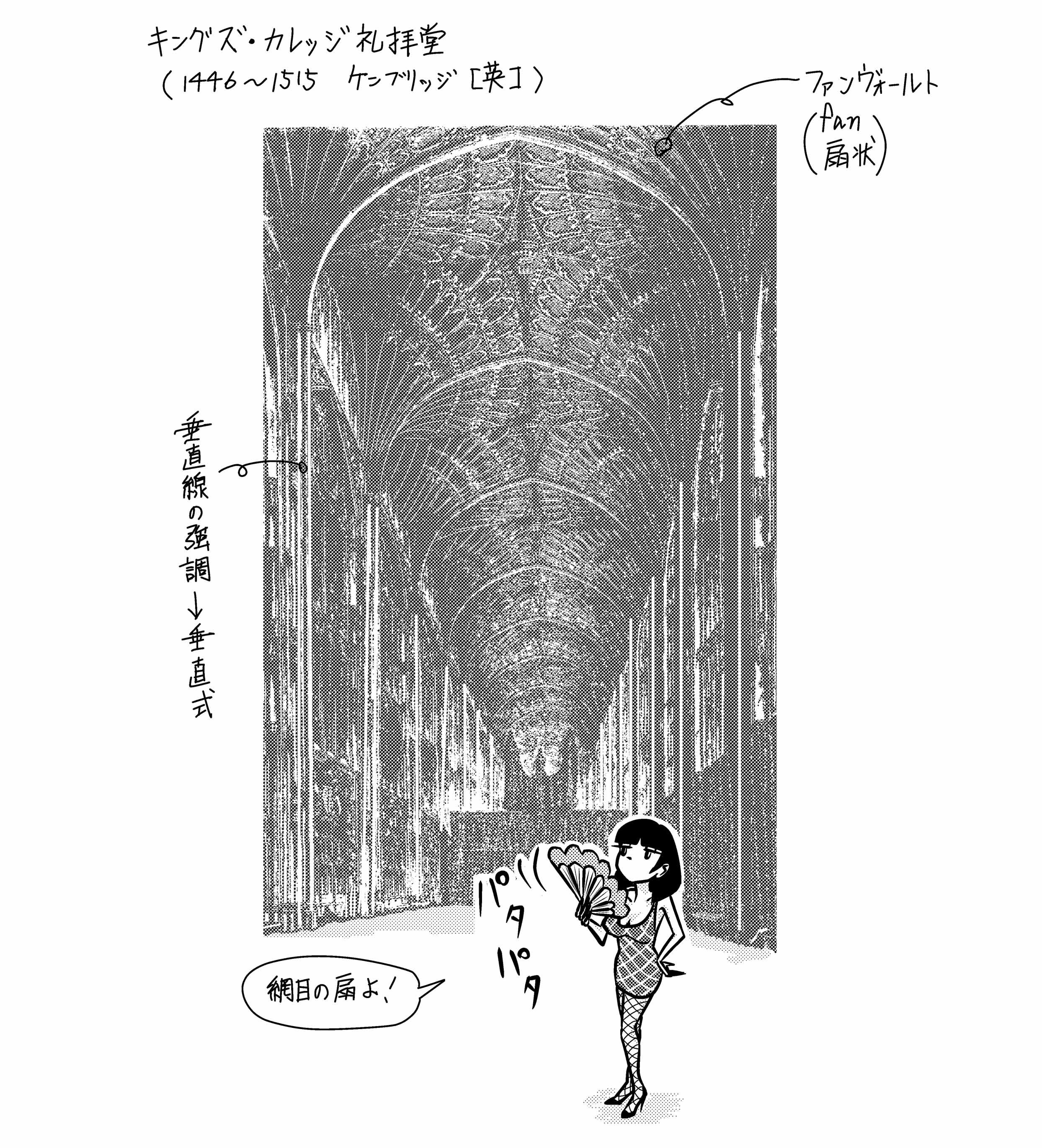

百万分の一のレアカード ファンヴォールト イギリスゴシック3段階
わくわくリッチさんのところに載っていた動画で1/100 の3乗が 百万分の一 となるほどと思ったボクの場合は左足が建築 これは長年やってるので、素人も含めれば1/100はいく右足が不動産 14年やってるので、素人も含めれば1/100はいくもう一歩前へ踏み出す足が絵素人も含めれば1/100はいく1/100を3回掛ければ百万分の一だ！レアカードゲットー！Ｑ ファンヴォールトとは？ Ａ 垂直式イギリスゴシックに見られる、リブを網目の扇状としたヴォールトです。 装飾式のリブを、さらに網目の扇状にしたのがファンヴォールト（扇状ボールト）です。他に扇の形ではない網目ヴォールトもあります。この頃のイギリスゴシックは、柱やマリオン（方立：ほうだて 窓に入れられた垂直部材）などの垂直線が下から上まで長く伸び、垂直線が強調されるので、垂直式（第3尖頭式）と呼ばれます。下図のキングズ・カレッジ礼拝堂は、垂直式の代表例です。・ファンヴォールトに垂れ飾り（ペンダント）を追加したウェストミンスター修道院のヘンリー7世礼拝堂（1503～12）は、構造的な意味を離れ、精緻な石造の装飾となっています。構造合理主義ではなく、構造装飾主義による美の追求といえます。・【 王様 は 扇であおられる 】 ｷﾝｸﾞｽﾞ・ｶﾚｯｼﾞ ﾌｧﾝｳﾞｫｰﾙﾄＱ イギリスゴシックを大きく3段階に分けると？ Ａ 13世紀の初期イギリス式、14世紀の装飾式、15世紀の垂直式です。 フランスから入ったゴシックは、約1世紀遅れて初期イギリス式（第1尖頭式）、装飾式（第2尖頭式）、垂直式（第3尖頭式）と進みます。4分ヴォールトから始まり、シュロ状ヴォールトなどの装飾的ヴォールトになり、さらに装飾が細かくなり網状、扇状のヴォールトとなります。・イギリスではゴシックが他国と異なって長く続き、19世紀にもゴシックリバイバルが起こり、ついには国会議事堂までゴシックで建ててしまいます。垂直式の時代は、イタリアではルネサンスが花開く時期です。イギリスのゴシックは湿気の多い風土とも相まって、幽霊屋敷や魔法使いの舞台になるような、不気味さ、おどろおどろしさ、風変りさがあり、洗練されたフランスのゴシックとは異なる魅力に満ちています。
2018.09.19
コメント(2)
-
後期は忙しくなりそう シュロ状ヴォールト
後期でボクの研究室が復活したので、学生が他から戻ってきました何も全員戻ってこなくてもいいのにな後期は忙しくなりそう気の抜けた図面だったら、ボクの心臓の調子が悪くなるからなとくぎをさしておくＱ シュロ状ヴォールトとは？ Ａ 装飾式のイギリスゴシックに見られる、多数の枝リブでシュロ状にした交差ヴォールトです。 初期イギリス式（第1尖頭式）のゴシックでは、フランスから移入されたばかりで、オーソドックスな4分ヴォールトでした。後にリブが装飾的に扱われるようになります。下図のエクセター大聖堂では、頂点の峰リブ、柱から放射状に出された多くの枝リブが足されて、シュロ状ヴォールトとなっています。装飾式（第2尖頭式）に分類されています。・【 エクスタシー を 感じるシュロの形 】 スーパー記憶術 エクスター大聖堂
2018.09.19
コメント(2)
-
大学教員はストレスが多い フランスゴシック3段階
九大の教員や旧院生の不祥事のことを書きましたが大学教員って世間で思われているよりもストレスがあるんですよそういえば気ままなネコさんは常勤教員でしたが、ストレスが高くてやめてしまったとか非常勤でやっていたと思います文一を出たエリートの憲法学者さんですがそういった選択をできるのも不動産があればですＱ フランスゴシックを大きく3段階に分けると？ Ａ 12世紀の初期ゴシック、13世紀の盛期ゴシック、13世紀後半からの後期ゴシックです。 ゴシックは、フランスのサン・ドニにおける修道院付属聖堂の改築（1136～44）から始まります。流行り始めた当初は、その出自からフランス様式とも呼ばれました。初期ゴシックは6分ヴォールトで代表されるような模索期でパリで完成を見ます。盛期ゴシックはより高く、より細く、より開放的なアミアン、ランス、シャルトルに代表される4分ヴォールトとフライングバットレスによる巨大な聖堂の極致です。構造の進化と大規模化は初期と盛期で終わり、小規模聖堂における装飾に関心が移ります。後期ゴシックには、サント・シャペルのような鉄材を利用した細くて華麗な装飾（レイヨナン式： rayonnant rayonは放射光線や車輪のスポークの意）や反転曲線を多用した火炎式の装飾（フランボアイヤン式：flamboyant flambeauは火炎の意）などがあります。・【 千人 入れる 大聖堂 】 スーパー記憶術 1200年代（13世紀）→盛期ゴシック・ （合繊） （火が）→火炎式【 レイ ヨンのような細さ フランスで ボワ！ いやん！ 】 レイナヨン フラン ボア イヤン
2018.09.18
コメント(4)
-
九大准教授暴行 パリとアミアンの展開図比較
また九大で不祥事が准教授が子供に暴行って何やってんだかしっかりしてくれ大丈夫か？九大大学教員は病んでる人が多いのかなＱ 4分ヴォールトと6分ヴォールトにおいて、柱間1スパンと交差ヴォールトの関係は？ Ａ 6分ヴォールトでは交差ヴォールトにおける単位の半分、4分ヴォールトでは単位ひとつ分が対応します。 下図はパリ大聖堂とアミアン大聖堂の、身廊（しんろう：中央の長い廊）における展開図です。1スパンでは、6分ヴォールトでは交差ヴォールト半単位分、4分ヴォールトでは交差ヴォールト1単位分となっています。6分ヴォールトでは中央の横断アーチの高さが盛り上がっているけれど、4分ヴォールトではすべてのアーチの高さがそろっています。総じて、初期ゴシックの6分ヴォールトよりも、盛期ゴシックの4分ヴォールトの方が単純明快で、システマティックといえます。
2018.09.18
コメント(2)
-
サントシャペル 鉄のタイバー
Ｑ ゴシックのヴォールトによるスラストを抑えるのに、バットレス以外に方法はある？ Ａ 小屋裏に鉄のタイバーを入れ、ヴォールトの迫元のところで両側の壁を引っ張るなどします。 「サント・シャペルでの鉄材の使用は、19世紀の修復建築家ラシュスが報告している。上堂は、周囲をぐるりと2本の鉄棒で取り巻かれており、さらに小屋裏に隠されたタイ・バーが控壁の位置で両側の外壁を結びつける。多角形平面のアプシスでは、多角形の頂点のところに配される控壁から、放射状にタイ・バーが張られ、タイ・バーが集中する中心では、特別に工夫された金物がこれらを束ねる。下堂では、外壁と小円柱がやはり鉄材で緊結され、アプシスのヴォールトはそのリブの形に合わせた鉄棒が補強する。」（西田雅嗣編著 「ヨーロッパ建築史」1998 昭和堂 p133から引用）隠された鉄のタイバーによって柱などは極限まで細くされ、内部に入るとガラスに囲まれているかの印象を持ちます。
2018.09.17
コメント(0)
-
業者から電話 ランス シャルトル
業者から電話がいくつもかかってくるまだ空いてますか？と戸建て10号や母物件のひと部屋9月だから少々安くなっても入れてしまいたいここ半年は物件に行かずにすましているそのうち行かねばなーこれでも 現場百回がモットーなんだけどＱ ゴシック聖堂の側面、背面の外観を決めるのは？ Ａ バットレス、フライングバットレスです。 ヴォールトのスラストを抑えるためにつくられたバットレス（控え壁）、フライングバットレス（飛梁）は、柱筋すべてに建てられるので、外観はバットレスが林立する状態となります。そのにぎやかな垂直性が、ゴシックの正面以外の外観を決定付けています。ロマネスクの厚い壁だけの外観と対照的な華やかさですが、聖堂によってはロボットのような機械的な印象を受けます。・【 フランス国王の戴冠 】スーパー記憶術 ランス・アミアン大聖堂はゴシックの王、ランス大聖堂はゴシックの女王と称され、ランスは歴代フランス国王の戴冠式が行われた場所です。道路の突き当りに巨大な聖堂が見えた時に、筆者が引率した学生が言った「すんげー！ザ・ゴシックだー！」は当を得た感想でした。 1075 シャルトルのフライングバットレス Ｑ フライングバットレスの形は？ Ａ アーチが基本ですが、小さな柱を複数付けるなどしてアーチを安定させている例が見られます。 フライングバットレスは、アーチを2段、3段に重ねる形式が一般的で、アーチとアーチの間にシャルトル大聖堂のように円柱をつけたりルーアンのサン・マクルーのように細い線状の柱を並べる例もあります。バットレスは安定させるために下に行くほど外に迫り出す形とし、重みをかけるためにランス大聖堂のように頂部にピナクル（小尖塔）を付けるものも多くあります。・【 スペースシャトルは尖ってる 】 スーパー記憶術 シャトル 尖塔
2018.09.17
コメント(0)
-
元院生の放火（九大） アミアンの4分ヴォールト
九大の火事、46才の元院生だったそうで自衛官を退官後に法学部に入学大学院博士課程まで進学博士論文を出さずに退学非常勤講師を務めながら憲法の研究ドイツ語も堪能であったらしい家賃の支払もできなくなり、アルバイトでしのぐポスドクには当たらないが、同じような境遇のポスドクは多いと聞くボクの場合は実業もあったし、大学へは実業から抜かれたので、分野としてはラッキーだったのかもついでに不動産もやっている今、大学の正規教員、研究職は非常に厳しいと思う最初から研究職狙いで大学院には行かない方がいいと、娘には言っておこうＱ 盛期ゴシックの4分ヴォールトとは？ Ａ 正方形の半分のベイに尖頭アーチの交差ヴォールトを架けたものです。 パリ大聖堂では正方形全体を使って交差ヴォールトを架け、中央に横断アーチを入れて6分ヴォールトとしました。フライングバットレスの進化によりスラストを抑え込めるようになると、アミアン大聖堂では正方形の半分のベイに交差ヴォールトを架けて4分ヴォールトとし、ゴシックの構造システムが完成します。リブはすべて尖頭アーチとされ、頂点の高さもそろえられます。アミアン大聖堂の4分ヴォールトを見上げると、パリ大聖堂の6分ヴォールトよりもシンプルでシステムテマティックな印象を受けます。フランスのゴシックは初期（12世紀）、盛期（13世紀）、後期（14世紀）と大まかに分けられ、初期は6分ヴォールト、盛期は4分ヴォールト、後期は複雑なリブを持つヴォールトとなります。
2018.09.16
コメント(2)
-
合鍵を送る ノートルダムの6分ヴォールト
戸建て9号がやっと決まって、合鍵を客付業者さんに送りました入院以来、まったく営業してなく、売ってくれた業者に客付もお願いしていただけ半年かけてようやく決まりましたやはりネットの強い大手に営業することをしないとなかなか決まりませんねとはいえ、適当で放置プレイでも決まるので、やはり不動産はありがたいともう1件、戸建て10号は申込が入ってキャンセルが続いているので、こちらも決まってほしいそちらも放置プレイ状態だけど半年間の病気療養だったんだから仕方なしＱ 6分ヴォールトとは？ Ａ 初期ゴシックでつくられた正方形のベイを6つに分割する交差ヴォールトです。 初期ゴシックではロマネスクと同様に、正方形のベイ（柱間）を対角線アーチで分割します。正方形を4分割した場合、ヴォールトの重さやスラストが4本の柱にかかってしまうので、正方形の中央に横断アーチを入れ、柱を2本追加する工夫がされます。横断アーチを入れて正方形を対角線で4分割したのが、6分ヴォールトです。ベイは正方形を2分割した長方形となります。パリ大聖堂は、初期ゴシックの6分ヴォールトの完成形です。
2018.09.16
コメント(2)
-
ダラム大聖堂
Ｑ ロマネスクの円筒交差ボールトで、各アーチの高さをそろえるためにされた工夫は？ Ａ 横断アーチを尖頭アーチとして、交差部、対角線アーチの半円の高さにそろえました。 横断アーチ、対角線アーチともに半円とすると、頂点の高さがそろいません。そこで横断アーチを尖頭アーチとして、頂点を対角線アーチとそろえる工夫がされるようになります。下図のダラム大聖堂では尖頭アーチを導入して、アーチの頭をそろえています。またダラムのリブヴォールトは、ロマネスクのの中で、年代の判別される最古のものです。・ダラムは、ロマネスクの中でもノルマン様式として有名です。ノルマンとは、北の（ノル）人（マン）の意味で、バイキングともいわれる北方系ゲルマン民族です。【 ダーラ、ダーラ と ノルマをこなす 】 スーパー記憶術 ダラム（ﾀﾞｰﾗﾑ） ノルマン様式・ダラムの身廊における力強いアーチと円柱に、筆者は学生時代に大変感銘を受け、いまだに世界で最も好きなアーチとなっています。ちなみに2番はル・トロネの質素、素朴なアーチ、3番はパラディオによるバシリカの優雅なアーチです。
2018.09.15
コメント(0)
-
保険代理店、変えました
不動産の火災保険は、今まで面倒なので仲介さん紹介の所にやってもらってました15棟になって代理店がバラバラは面倒でさらに保険会社もバラバラとあって、ミカコに分かりにくいと叱られる始末今回、ある物件の保険更新を機に去年使い始めた近くの〇〇の窓口で申し込むことにネットでもいいんですが、どうも保険は細かくて分かりにくいその点〇〇の窓口は、その場でパソコン上で各社の比較、あれをはずしてあれを入れるとシュミレートしてくれて大変便利早くそれにまとめればよかったとということで、15棟中やっと3棟がまとまったところＱ ロマネスクの交差円筒ヴォールトにおいて、架けるのが難しい点は？ Ａ 交差部分の稜線が、円形にならず扁平なアーチとなる点です。 円筒ヴォールトを交差させると、ヴォールト交差部の稜線は半円アーチではなく、扁平アーチ、楕円状アーチとなります。交差ヴォールトはローマでも盛んに使われましたが、中世では交差部の扁平アーチをつくる高度な技術が不足し、ヴォールトは不安定でした。扁平アーチを避けるために、交差部のアーチも半円にしてしまうことも多くありました。すると直径の大きい交差部のアーチは周囲のアーチよりも高くなり、全体としてドーム状に盛り上がります。サンミッチェル聖堂は、ヴォールトの交差部も半円にされ、ヴォールトがドーム状になった例です。
2018.09.14
コメント(2)
-
木枠を使わずにドームを積む
Ｑ 木の仮枠を使わずにドームを積むには？ Ａ 水平の組積材を持ち送りにして一周積み、次にその円形の上に組積材を持送りにして積み、それを繰り返して持送りドームを完成させます。 ドームの場合は、一段積むごとに円形として閉じるので、台形の組積材が内側に落ちにくくなります。この持送りドームは、オリエント（エジプト、メソポタミア）では、住宅、サイロ、畜舎などに古くから使われています。ミュケナイにおけるアトレウスの宝庫（墳墓）は、丘の中腹をくり抜いてつくられた、約3000年間落下していない持送りドームです。
2018.09.13
コメント(0)
-
徴用兵 木枠を使わずにアーチを積む方法
オヤジの話館山航空隊基地で非番の時、館山湾のカッターの上で釣りをしたその釣った魚を朝鮮半島出身の徴用兵にあげて一緒に食べたとそのとき最下級の兵の下に、徴用兵がいたのかと初めて知った後で大山倍達正伝を読んだら、彼は徴用兵として館山で働いていたとのこともしかしたらオヤジは大山倍達に会っていたかもＱ 木の仮枠を使わずにアーチを積むには？ Ａ 水平の組積材を徐々に持ち送りして疑似アーチにするか、組積材の側面をもたせかけて斜めに積んでモルタルで接着しながらアーチにする方法などがあります。 レンガや石を徐々に持ち送り、張り出して持送りアーチ（疑似アーチ）をつくる方法は、原始的なアーチとして古くからやられています。また、もたせかけてレンガを斜めに傾けてモルタルで接着してアーチ、ヴォールトをつくるのは、メソポタミアなどで実例があります。
2018.09.12
コメント(0)
-
空母信濃に乗艦できなかった 和小屋、洋小屋
オヤジは空母信濃に乗る予定で、館山から呉に向かったが、呉に着いても信濃はまだ来てなかった仕方なく館山に戻るとその沖に信濃が停泊していてゼロ戦の発着艦訓練をしていた上官にあれに乗せてくれるようにと頼むと上官は許さず、お前はここで働けとしかたなく、オヤジは館山航空隊で主に電気の仕事につくその直後、信濃が呉に向かうそして雷撃されて沈没オヤジが乗っていたら、電気を担当する兵なので船底の方だったようでまず死んでいたと言っていたその上官の気まぐれ（？）がオヤジの命を救ったおかげで今、ボクもこの世にいるのか。。。人間の生死はかなりいいかげんなことで決まるようでこのことはICUで磔になっている際に何度も考えたＱ 和小屋、洋小屋とは？ Ａ 梁の上に圧縮材の束を立てて屋根を支えるのが和小屋、三角形の軸組を組み合わせてトラスにして屋根を支えるのが洋小屋です。 下図のように本を半開きにして山形をつくるのに、つっかい棒を立てるのが和小屋、糸で引っ張るのが洋小屋の原理です。和小屋、洋小屋は、あくまでも大雑把で簡易的な呼び名です。洋小屋では梁には引張り力がかかりますが、日本でも合掌造の民家はこの架構に含まれます。またヨーロッパでも束に圧縮のかかる例も多くあります。日本では明治以降、キングポストトラスのような洋小屋が盛んにつくられました。また1970年代に導入されたツーバイフォー構法（木造枠組壁構法、最近では壁にはツーバイシックス材が使われる傾向）の小屋組は、洋小屋の三角形トラスで、梁には引張り力がかかります。
2018.09.12
コメント(2)
-
空母信濃はなぜ沈んだ？ クイーンポスト
戦艦長門は魚雷でも沈まなかったけど、戦後、原爆実験の標的艦としてはるばるビキニ環礁まで連行されたオヤジが乗る予定だった空母信濃は、紀伊半島沖で米潜水艦アーチャーフィッシュの魚雷が4本命中して沈没（生存者は2本、アーチャーフィッシュは6本命中と主張）ずいぶんとあっけないオヤジに聞いたら、急いでつくったので水密区画がいいかげんだったのではと日本軍の駆逐艦は米潜水艦に気づいていたそうなので、なんともくやしいしかしオヤジが乗ってなくてよかったＱ クイーンポストとは？ Ａ 梁の中央付近に左右対称に相対するように置かれた、2本の束（ポスト）です。 梁の中央に1本置くのがキングポスト、クラウンポストで、2本置くのがクイーンポストで、和訳は対束（ついづか）、夫婦束（めおとづか）です。梁に束を立てる方式だと、梁の長さに限界があります。そこで左右の壁から小梁、方杖などを張り出す、迫り出す方式として木造アーチやハンマービームなどがつくられます。
2018.09.12
コメント(0)
-
戦艦長門 クラウンポスト
オヤジの話の続き館山から横須賀に行ったとき（横須賀周辺には海軍関係の施設が多くあったとか）長門がドックに入って修理をしていたのを見たとのこと横腹に魚雷を受けた時の大きな穴が開いていたそうだそんなに大きな穴が開いていて、よく沈まなかったねと聞いてみると海軍の水密区画は厳重で情け容赦ない中に人がいようが、すぐにピシャっと締める とのこと聞いていた甥、姪、ボクはヒエー！ こわにしてもオヤジが乗るはずだった空母信濃はなぜ簡単に沈んでしまったのか？？？Ｑ クラウンポスト型小屋組とは？ Ａ 梁に立てた束の上から四方に方杖を出して支える小屋組です。 梁に立てた三角形の頂点まで伸びる束がキングポスト、途中で終わってそこから四方に方杖を出す束がクラウンポストです。クラウンポスト型小屋組は、下図のような中世イギリスにおけるマナハウスのホールによく使われました。
2018.09.11
コメント(3)
-
寝たきりの先行経験 ベツレヘムの降誕教会はキングトラス
寝たきりについては、先行経験したので思うところ大です一日中ゴロゴロしていることは、非常に辛いことです一日で腰が痛くなります寝ていることは辛いことなんですたまに横になるから気持ちいいのであって一日中寝るのは非常に辛い仕事している方がよほどましです人間、水平よりも垂直ですよＱ キングポストトラスとは？ Ａ 三角形の中央に引張り材の束、その足元から合掌材に向けて斜めに圧縮材の方杖を出したトラスです。 下図のような三角形のトラスがキングポストトラスです。前項のトラスで、中央の吊るための束が梁まで伸びた形です。ロマネスクの前段階の初期キリスト教建築では、木造で屋根と天井が架けられました。ベツレヘムにある降誕教会は、木造のキングポストトラスで屋根架構がつくられています。教会ではロウソクが使われ火災の危険があるので、ロマネスクの天井は石造、レンガ造が多くなります。
2018.09.11
コメント(2)
-
救急の日に心臓を思う
姉によると、昨日9月9日は救急の日なのだとかTVで救急救命の話とか、急性心不全の話とか高度集中治療室の話とかあって2月を思い出したとのことそんなことを言われると、ICUのトラウマが蘇ってくるな命を大事にしていきたいと切に思うもう人工呼吸器をはめられての寝たきりはいやだベッドに磔で寝たきりはいやだ腰が痛くなるしトイレは人任せだしあれはいやだよ、本当だよ経験しないですむなら経験しない方がいいよ最期の最期は寝たきりなしで逝きたいそれまで普通に生きたい
2018.09.10
コメント(6)
-
後輩が出世してる はさみ型方杖
後輩が書いた建築の本を読んでいて、なにげに奥付を見たらなんと、そいつ、某有名国立大学の副学長になっていた！そういえば他の後輩は某私大の理事長になっているいったい全体これは。。。と考えていたら、そうか、みな歳を取ったんだ！と合点がいきましたもう引退間際の年齢役職も回ってきて当然だそう考えると、役職はあまりいいもんじゃないなＱ はさみ型方杖とは？ Ａ はさみのようなＸ字形に方杖を組んで叉首（合掌）を支える架構です。 合掌が曲がらないように斜め下から支える方杖（筋交：すじかい）が、左右両方ではさみの形、Ｘ字形になるのがはさみ型方杖（scissor brace）です。 中世イギリスで、小規模な教会や農家などの屋根架構に使われました。はさみ型方杖を右の架構図のように2段に組む、木造アーチの上にはさみ型方杖を付けるなどのバリエーションがあります。
2018.09.10
コメント(3)
-
そうめん ハンマービーム
あるスーパーで減塩のそうめんを発見！減塩の汁につけて食べた一生食べれないと思っていたけどついに食べれたなんと幸せなんだろう！Ｑ 中世イギリスで、もっとも高級とされた木造化粧小屋組は？ Ａ ハンマービームです。 頬杖で支えた小さな梁、ハンマービームを持ち出して、全体としてアーチ状にして叉首（合掌）を支えるのがハンマービームです。部材には彫刻や色彩が施されました。ウェストミンスターホールは、ハンマービームで屋根を支えた代表例です。・中世のウェストミンスター宮殿は1834年の火災で、ホールを除いてほとんどが消失しました。
2018.09.09
コメント(4)
-
マナハウスの木造アーチ天井
Ｑ 叉首を支えるためのアーチを木造でつくることはある？ A 中世イギリス、ゴシックの教会やマナハウスにおいてよくつかわれました。 前項のクラック工法は庶民の民家ですが、クラックを上に持ち上げたような形の木造アーチは、支配層の建物で使われています。組積造の教会やマナハウス（荘園領主の邸宅）では、下図のような木造アーチがよく使われ、構造と同時に装飾にもなる化粧小屋組でした。
2018.09.08
コメント(0)
-
死人に市民税！ アーチ状の合掌構造
3月に他界した母に対する市民税の請求がやってきた昨年暮れの段階で生きていれば、今年も課税されるというやつ3か月弱しか生きてないんだから、行政サービスも3か月弱日割り計算にしてくれ！父の時は役所に電話して文句を言った死人に市民税ですか？！で役人は、言われることはわかりますが決まりですから。。。その決まりを変える気もないくせに コノヤロー税金は矛盾だらけだけど、日本の土の上にいる以上仕方なしＱ 合掌材を上に湾曲させると、力のかかり方はどうなる？ Ａ 曲げモーメント、スラストともに小さくなります。 組積造のアーチと同じで、断面に働く力はほぼ圧縮だけとなります。すなわち材を曲げようとする曲げモーメントが小さくなります。下図で、体をまっすぐにするよりも湾曲させる方が、折り曲げようとする力が小さく感じられます。また合掌材の支点（地面）近辺が垂直に近い方が、尖頭アーチと同じで広がろうとする力、スラストが小さくなります。中世のイングランド中西部、北西部では、湾曲した合掌材を組んだクラック（cracks）工法と呼ばれる民家がつくられています。・湾曲した合掌材を叉首に組む構造は、地面の埋め込みが浅くて支点が回転するようだと、19世紀以降にS造やRC造でつくられた3ヒンジアーチに近くなります。
2018.09.08
コメント(2)
-
残高証明 合掌材の曲げ
相続手続きをやってるんですが司法書士さんと税理士さんにお任せで、一気にやってしまおうかと思いきや結構大変銀行口座の死亡時における残高証明それを取るために、実印、印鑑証明、住民票、戸籍抄本などすべて用意して銀行に行ったんだけど口座廃止のための手続きもあり、遠くに住む姉の実印やサインも必要となり、定期もあったので金利の証明も必要で、残高証明自体は2週間以上先に郵送でもらえるそうで半日使って、まだ序の口人が死ぬって大変なんだ口座がいっぱいあったらすごく大変になるな家族のために、口座は絞っておいた方がよさそうだＱ 合掌造民家では、合掌材を曲げようとする力にはどう対処している？ Ａ 合掌の途中の高さに水平の梁を入れて、圧縮材としています。 合掌造の民家では、構造力学演習の三角形トラスと違って、三角形の頂点のピン（回転端）にだけ重みがかかるわけでありません。重い屋根を支えるために、合掌材の途中にも重みがかかります。そのため一般の梁と同様に曲げようとする力、曲げモーメントがかかります。そこで合掌造の民家では途中に水平の梁を入れて圧縮材とし、合掌材が曲がらないように抵抗させています。その梁が3階、4階の床を支えることもあります。合掌の頂点から吊り材を垂らし、そこから斜め上に方杖（ほうづえ）を渡す過渡的なトラスは、古代ローマ以降ヨーロッパで使われています。ここでは方杖が曲げに抵抗しています。
2018.09.07
コメント(2)
-
地震地域係数
朝起きたら、北海道で地震とのニュース台風通過直後に地震か！被災された方々にお見舞い申し上げます地震力を計算する際に、地域によって低減する地震地域係数Ｚという係数があり、0.7～1.0まで定められています今回の地震エリアはＺ＝0.9新潟県もＺ＝0.9熊本はＺ＝0.8沖縄はＺ＝0.7東京、名古屋、大阪はＺ＝1.0で低減なし地震の頻度、今後起こる確率で決まっていて、それによって構造計算時の地震力を決めます構造計算が必要なRC、Sはこの地震力で計算しているはずです木造は壁量だけだからＺは関係なしＺが低い地域では、東京よりも構造は少しだけ弱い傾向にありますしかし0.8、0.9のエリアでもおもいきり起きているのでこの基準はどうかな、見直した方がいいのではと思います地震の確率なんて超いいかげんで、まったくあてにならないのは今までの地震で実証済み発電所がストップって、かなりシステムが脆弱な気がします電気が来ないと、3階以上の階には基本的にポンプで圧送しているので水も来ないということになりますやはり物件は水道直結の2階建てがいいですね
2018.09.06
コメント(0)
-
歴史は一番嫌い
中高の科目で歴史が一番嫌いだった固有名詞が山のように出てきて、絶望的な気分になった本に書いてあることを覚えなければならない意味が分からなかったそれは今も同じ古い時代の〇〇王朝の〇〇が〇〇年〇〇月に〇〇をしたって事細かに覚えて何になる？世界史、日本史、地理は小学校レベル以上はいらない本気でそう思う英単語は覚えておいて損はないだろうと勝手に考えていたけど確かに、今も建築の洋書が机の上に広がってるけど、受験前に覚えた単語でなんとかなってる感じぜいたくをいうと、もっと覚えておけばよかった辞書を引く手間がはぶける試験でもないと、そんな地味な暗記なんてできないしね科目で一番好きだったのが物理なにせ覚えることが少ないし、試験でも現場で根性入れて考えればなんとかなるし数学も数3は結構覚える公式多かった三角関数の倍角、3倍角、半角とか覚えてないと微積が解けない今では公式集見ないとまったく解けない一般史、社会史はつまらないけど歴史は嫌いだけど、不思議なことに建築史は好きだ実体があるからか建築の歴史は、さんざん海外や国内の建築を見て歩いたので、理屈もあって結構、面白いわりとはまってる旅行に行けば、中に入れるし、何よりいいなーって感動できる（感動できないものもあるけど）構造とか工法とかスケールとかコストはどう集めたとか考えることもいっぱいある広くて深いのできりがないけどその面白さを建築初心者に伝えられればと毎日、イラストを描いている
2018.09.05
コメント(0)
-
一流の条件？？？ 合掌造民家のスラスト
一流の条件とは、セレブの条件とはとよくネット記事で見ます読んでみると、実にくだらない！これをやらないと一流じゃないなんて思いながら日々過ごしている人はそれこそ一流じゃないんじゃないの！そんな条件付で肩身狭く生きるなんてまっぴら御免だ！オレはオレなりに生きる！と開き直って生きるのが一流だよＱ 合掌造の民家では、叉首のスラストはどうやって抑えてる？ Ａ 叉首の足元を尖らせ、梁に差し込むことでスラストを抑えています。 合掌造の民家は叉首（合掌）構造で3角形の屋根としていますが、足元が開かないように、叉首の先を梁に差し込んでいます。斜めの合掌材（垂木、登り梁）と梁との仕口には、叉首を開こうとする力、スラストがかかりますが、梁が引張り材として効くのでつり合うことができます。急勾配ならば、スラストも減らすことができます。半円アーチよりも尖頭アーチの方がスラストが小さいのと同じ理屈です。合掌材と梁による三角形の構造は、軸力だけで組み立てるトラスの一種ともいえます。・有名な岐阜県の白川郷などに見る合掌造の民家は、雪を自然に落とすためや、屋根裏を屋根葺材の茅（かや）の貯蔵や養蚕（ようさん）のスペースとするために、急こう配の屋根としています。
2018.09.05
コメント(2)
-

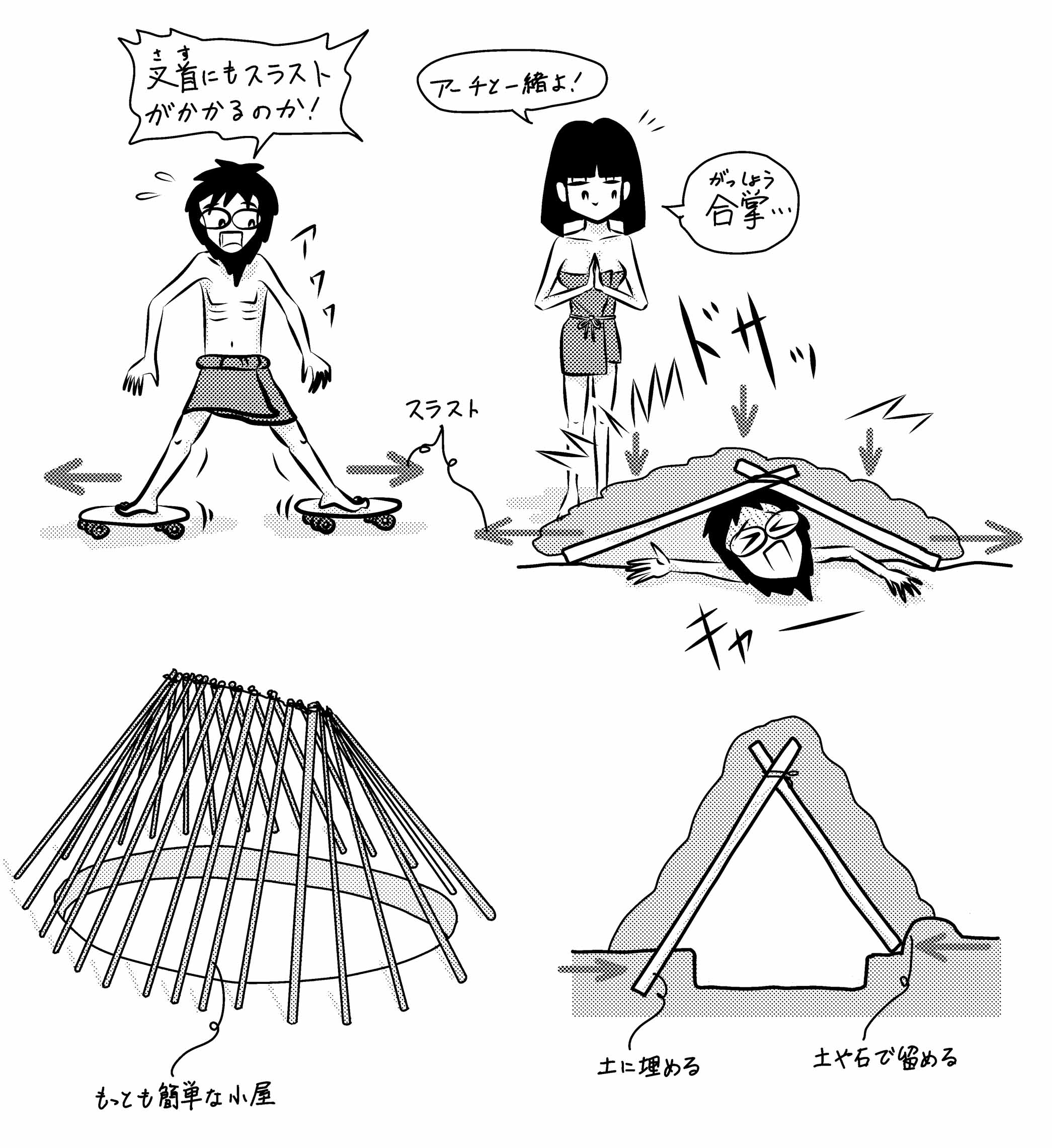

塩の功罪 竪穴式住居のスラスト
コーヒーの心臓への悪影響については、賛否両論あるようですが、塩は悪い！ のひとことですこれは意見がまったく分かれない、決定事項塩は必要で、どんどん取りなさいという変な人もいますがもともと日本食は塩分が多すぎます塩分量を意識し始めて、実感しました意識していても、油断すると一気に必要量をはるかに超えてしまう敵に塩をおくるは塩の足りない時代では日本人はカロリーは気にしても、塩分は気にしないアメリカ人は塩分は気にしても、カロリーは気にしない米国在住のミカコ姉の話によると、売っているものに、塩分がそもそも少ないのだとかどっちもどっち日本では毎食、みそ汁や漬物を食べても気にしないそれが健康にいいと勘違いしてるスーパーで出来合いのものには、塩分が大量に入ってる健康な人で一日7g以下、ボクは6g以下一食当たり2g以下を守ろうとすると、外食はほとんどできない外食で食べれるのは、トマトソース系スパゲティ（それも店によっては塩分多すぎ）、焼肉（たれを自分で調整）、しゃぶしゃぶ（同左）くらいか実はかなり前から知っていたことでしたが、甘く見て、味噌ラーメン、餃子を食いまくってました心停止の数日前も！ということで、ほとんど外食できず、ラーメンの画像がよく載るフェイスブックも見ず死にかけないと懲りないものですねえ、ほんと死んでもいいからうまいものを食べていたい！というのは、生死の崖っぷちに立ったことの無い人のいうことではないかなボクは塩はもういいですＱ 叉首の小屋組みにスラストはかかる？ Ａ かかります。 棒を山形に叉首（合掌）に組む方法は、日本でもヨーロッパでも、原始的な住居や下層階級の住居でよく行われました。人類におけるもっとも簡易なシェルターといえます。日本では竪穴を掘って壁としたものが多いので、竪穴式住居と呼ばれています。叉首にはアーチと同様に、外に広がろうとするスラストがかかりますが、土に差したり、周囲に土や石を置くことで解決できます。
2018.09.04
コメント(2)
-
コーヒーの功罪 木造のドーム
ボクが心臓を悪くした原因に、コーヒーの飲みすぎがあったと思ってるなんせ1日5杯以上、その上エスプレッソなどの濃いコーヒー大好きこの癖は、はるか昔、受験時代に遡る眠くなったらコーヒー、頭に喝を入れるためにコーヒーそれを繰り返していたら、カフェインの作用で心房細動にそれをほっておいたら急性の心室における致死的不整脈にネットで検索すると、カフェインは1、2杯ならば健康によく、心臓病との正の相関はいまだに認められていないとか論によっては、カフェインが心房細動の引き金を引くとかまた他の識者の話では、まったく関係ないとかしかし体験上、ボクの場合は悪い方に出ると思う明らかに心臓の鼓動に影響している水分の取り過ぎも問題で、それだけで心臓の負担が増すついでにビールを飲んで、塩辛いおつまみを取ると、水分を吸収してさらに負担が増すを繰り返すと、死んでしまうということなる幸い、半年もコーヒーを飲まなかったらまったく飲みたくなくなって、先生には1杯くらいはと言われていたけど、試してみるとまずいことまずいこと（ビールはうまかったけど）ということで、命の方が大事なのでコーヒーは一切飲まないことにしましたＱ 内外共に木造のドームはある？ Ａ ドイツバロックでよくつくられました。 ドイツバロックでは内外共にドーム形の他に、切妻屋根の下にドームを内包したものもあります。木造で湾曲の型をつくり、それに板状の棒（木摺）を多数打ち付け、スタッコを塗って平滑にした後にフレスコ画などで仕上げます。ドームは本来、組積造の構造的な帰結として現れた形ですが、構造にはおかまいなく木造で張りぼてのドームがつくられています。彩色で石に見せかける塗装もされ、材料の真実など考えていません。視覚的に幻想的な空間を目指すといった志向の現れです。建物はバロックですが、内装はロココに入れられることもあります。・スタッコ（stucco）：石灰、石粉、砂、水などを混ぜて固める塗り壁材、しっくい。フレスコ画は、スタッコがまだ乾かない、フレッシュ（フレスコ）な状態のときに、石灰で溶いた顔料を塗る絵画技法。
2018.09.03
コメント(4)
