L530の液晶をHD+液晶に換装してみる…
液晶が乱れるL530の復活に気を良くして、今度は液晶割れのL530(2478-AE4)の復活に取り組んだ。まあ液晶だけなら、他のThinkPadから移植できそうだ。 ということで、早速分解。今回は、送料が１０００倍という超安値で手に入れたAU Optronics製「B156RW01」(FRU P/N：42T0763)に換装することにする。このB156RW01はHD+解像度(1600x900)なので、このL530で正しく表示できるかどうか気になるところだ。 （ネット検索で調べてみたところ、このL530にはHD+液晶搭載モデルもあるので、可能性はあります。） https://www.laptopscreen.com/English/screen-part-number/B156RW01~V.1/ HD+液晶に交換後、早速電源を入れてみたが、BIOSは問題なく表示できた。続いてWin7での確認。HD+表示も問題ない。 結局、L530はHD+液晶さえ手に入れることができれば、容易にHD+環境に移行することができるってことだ。 ■基本性能をアップした主力の15.6型ワイドモデル――「ThinkPad L530」 http://www.itmedia.co.jp/pcuser/articles/1206/05/news047.html -------------------------------------------------------- 1366×768ドット表示対応の15.6型ワイド液晶ディスプレイを搭載する「ThinkPad L530」シリーズは、14型ワイドの「L430」と同じく、7万円台から購入できる幅広いラインアップをそろえた主力モデルだ。2012年夏モデルでは、CPUとオフィスソフトの有無で差別化した全6モデルが用意される。基本アーキテクチャがIntel HM76 Expressチップセットベースになり、最新世代のシステムを採用したのが見どころだ。 オフィスソフトの有無を除くと、基本スペックの違いは大きく3つに分けられる。上位2モデル（24812KJ／24812JJ）は、CPUにCore i5-3210M（2.5GHz ／ 最大3.1GHz）を採用。また、ミドルレンジの2モデル（24812MJ／24812LJ）はCore i3-2370M （2.4GHz）を、下位2モデル（24812PJ／24812NJ）はCeleron B815（1.6GHz）を採用する。そのほかのスペックは共通で、2Gバイトメモリと320GバイトHDD、DVDスーパーマルチドライブを搭載、グラフィックスはCPU統合型のIntel HD Graphics 4000になる。 インタフェースは、SD（SDXC）／MMC対応メモリカードスロット、ExpressCard /54、USB 3.0、USB 2.０×3（うち1つはPowerd USB）、Mini DisplayPort出力、アナログRGB出力、音声入出力など。ギガビットLANおよび無線LAN機能を搭載する（上位2モデルはa/g/n対応、下位4モデルはb/g/n対応）。 本体サイズは380（幅）×247（奥行き）×31.7～33.4（高さ）ミリ、重量は約2.58キロ。バッテリー駆動時間は約9.3時間だ。OSはWindows 7の各エディションが用意されている。ダイレクト価格は以下の表を参照。なお、2012年夏モデルのThinkPadシリーズ全体で導入された新型のアイソレーションキーボードや、Windows 7を高速に起動する「Enhanced Experience 3」といった特徴も備えている。 -------------------------------------------------------- ■レノボ ThinkPad L530の実機レビュー http://thehikaku.net/pc/lenovo/ThinkPad-L530.html -------------------------------------------------------- HD＋を選択可能で安価なThinkPad -------------------------------------------------------- ThinkPad L530は、HD＋（1600x900）の液晶を選択できる15.6型ノートパソコンです。HD＋の液晶を選択できるパソコンは非常に少ないため貴重です。 また、ThinkPadブランドの中では価格が安いです。企業で大量に購入する事務機にも適していると思います。 上位機種のThinkPad T530よりも、スペック面で劣る部分はたくさんありますが、事務的な仕事で使う分には十分な性能です。 ただし、HD＋（1600x900）にはギラつきのあるパネルが搭載されることがあります。 --------------------------------------------------------【送料無料】【LP156WD1(TL)(A1) 15.6 WXGA++ HD+ LED LCD replacement glossy (Or Compatible Model)】 b00hhjfn54【送料無料】【Lenovo Thinkpad W510 Replacement LAPTOP LCD Screen 15.6 Full-HD LED DIODE (Substitute Replacement LCD Screen Only. Not a Laptop )】 b0049tub34
Oct 29, 2017
コメント(0)
-
液晶表示不良のL530を手に入れたけど…
基本アーキテクチャがIntel HM76 ExpressチップセットベースにアップしたL530(2481-2PJ)を手に入れた。ただし、液晶に表示不良があるらしい。まあ液晶ユニットが原因なら、他のThinkPadから移植できそうだが、はたして…。 到着したL530。電源を入れてみると、「ピ、ピ」というbeep音とともに、液晶が表示された。アナウンスのような表示の乱れがあり、画面はまったく読み取れない。これは、液晶ケーブルの接続不良か、あるいは液晶ユニット制御基板の不良か？エラーを告げるbeep音が気になる。もしかして、最悪 、シスボの不良ってこともありえるぞ…。 まずは定石。液晶ケーブルの接続不良を疑う。接続不良は、シスボ側と液晶ユニット側の２ヶ所が疑われる。早速、保守マニュアルをダウンロードして、L530を分解してみる。 最初に、シスボ側のLCDコネクタをチェック。LCDコネクタを抜き挿しするためには、キーボードユニット、キーボードベゼルと、かなり分解しなければならない。今回は、上半身を分離するところまで分解 してみたが、分解して思うのは、これまでのThinkPadと比較して、部品数が少なくけっこう本体がちゃっちい印象を受けること。 参考にしたL530分解のサイトを見ると、キーボードベゼルを外した後は、できるだけヒンジの角度を変えないほうがいいとある。ネジ受け破損の可能性があるらしい。Ｌシリーズはこんなものか？ ■ThinkPad L530 の分解作業 http://www.npaso.com/2016/09/18/post-1066/ -------------------------------------------------------- ヒンジに関しては、キーボードベゼル(アッパーケース)のネジを外した後はなるべく液晶の角度を動かさない方が良さそうでした。角度を少し狭めようとしたらヒンジ周辺がミシミシ鳴ってましたので、ネジを外したあとに液晶の角度を不用意に変えるとネジ受け破損の可能性があるかも知れません。 -------------------------------------------------------- 液晶ケーブルを挿し直してみるが、液晶の乱れは収まらなかった。 次に、液晶ユニット側のコネクタ部分の接続不良を疑い、上半身を分解することに…。 上半身の分解は、２ヶ所の目隠しシールを外してネジを外すことで実現できる。目隠しシールは再利用するので、カッターを使って丁寧に剥がす。 液晶フロントベゼルは、ベゼルの内側から爪を挿し入れ力を加えてひねるように取り外す のだが、こつがつかめず、２ヶ所のラッチを壊してしまう結果になってしまった。 ※液晶フロントベゼルの取り外し。Ｌ530保守マニュアルより抜粋。 後は、ヒンジから液晶ユニットを取り外して、ケーブルのコネクタを挿し直す。ちなみに、液晶ユニットはAU Optronics製「B156XTN02」(FRU P/N：04W3341)だった。 結果、液晶の乱れはなくなり正しく表示されるようになった。beep音の原因も、日付・時刻エラーだったので、BIOSから正しい日付・時刻を設定してクリアすることができた。 後は、Win7を入れたHDDで動作確認するだけだ。 ※Win7での動作確認。【中古】 Lenovo ThinkPad L530 ブラック Windows10 64Bit 新型 Celeron搭載☆ メモリー4GB 無線LAN・オフィス付き 15.6インチワイド 使い易い！ 【Celeron B830/MEM:4GB/HDD：320GB/マルチドライブ】 中古ノートパソコン 中古パソコン ノートパソコン WPS Office付き【送料無料】【エントリーで全品ポイント20倍！10/28 10時〜10/31 10時まで】中古ノートパソコンLenovo ThinkPad L530 2475-A11 【中古】 Lenovo ThinkPad L530 中古ノートパソコンCore i5 Win7 Pro Lenovo ThinkPad L530 中古ノートパソコンCore i5 Win7【送料無料】【エントリーで全品ポイント20倍！10/28 10時〜10/31 10時まで】中古ノートパソコンLenovo ThinkPad L530 2475-A11 【中古】 Lenovo ThinkPad L530 中古ノートパソコンCore i5 Win7 Pro Lenovo ThinkPad L530 中古ノートパソコンCore i5 Win7中古パソコン Lenovo ThinkPad L530/TYPE:2481-1F3/Corei3-3120M 2.5GHz/MEM4GB/HDD320GB/DVDマルチ/WLAN/Win10Home64(MAR)/WPS Office 【中古】中古パソコン 中古ノートパソコン 第3世代 Core i3搭載【あす楽対応】IBM/lenovo ThinkPad L530 Core i3-3120M 2.50GHz/4GB/HDD 320GB(DtoD)/無線LAN内蔵/DVDマルチドライブ/Windows7 Professional/リカバリ領域・OFFICE2016付き 中古 Windows10 対応可能ノートパソコン Lenovo 中古パソコン ThinkPad L530 Celeron Dual-Core 4GBメモリ 15.6インチ DVDマルチ Windows10 Kingsoft Office付き 中古ノートパソコン 【中古】あす楽対応 15.6w型Lenovo ThinkPad L530 Win10 64 pro/三世代Core i5/4G/320G/無線/Bluetooth/Kingsoft office 2016【中古ノートパソコン 中古PC 中古パソコン office付き】
Oct 29, 2017
コメント(0)
-
やっと液晶割れE420の修理（上半身を換装）
新たにE420の上半身を手に入れたので、液晶割れE420の修理に取り組んだ。このE420の液晶。SL410やL420などの液晶と違い制御基盤が飛び出したタイプ。かろうじてT420の液晶が流用できそうだったが、 制御基板の大きさの違いから、しっかりとトップカバー内に収めるのは無理だった。 ※液晶が割れてしまっているE420。修理しないまま放置されていたが…。 今回手に入れたのは、E420の上半身。しかし、ThinkPadっぽくない「ヒートウェーブレッド」と呼ばれる真っ赤なトップカバーが衝撃的…。 ジャンク品なので、これまたしっかり表示できないとたいへんなのだが、落札金額より送料の方が高いまったくの無競争でのゲットだった。 ※ThinkPadと言えば「黒」なので、衝撃的な色「ヒートウェーブレッド」なトップカバー。 ※見た目、液晶割れはなさそうだが果たして…。 さてさて、組み立てて起動してみると…。 なんと、ファンエラーが出て電源断。 液晶が割れもなくてよかったが、結局、このエラーを解消しなければ起動できない…。 このファンエラー、CPUファンのクリーニングで解消可能なのだが、なにせE420はCPUファンを取り出すのにもシスボまで分解しなければならないので ちょっと面倒だなあ…。 でも、躊躇していてはいつまでたっても「ジャンク」なままなので、ここは思い切ってE420を再度分解。CPUファンとCPUを換装してしまうことにした。 ※分解したE420。CPUファンはクリーニング済のものをCPUは「Core i3」に。 CPUファンクリーニングついてでに、Core i3が余っていたので、CPUもついでに換装。（何度も分解するのは面倒な話なので…。） 後は、組み上げて動作確認をするだけだ。 動作は問題なし。ダイニングで動作確認をしていると、妻が「なにそれ？」と不思議そうな表情。だれも、これがThinkPadとは思えないだろうな…。 （一応、取り外したミッドナイトブラックのトップカバーもあります。）lenovo Thinkpad Edge E420 E420S 1141-RF7 液晶パネル 国内発送Lenovo ThinkPad Edge E420 E420s E425 液晶パネル【中古パソコン】【Windows7 64bit搭載】【HDMI端子搭載】【Core i5-2450M搭載】【メモリー4GB搭載】【HDD500GB搭載】【W-LAN搭載】【DVDマルチ搭載】【東村山店発】 lenovo ThinkPad E420 （5007794）【中古パソコン】【Windows7 64bit搭載】【HDMI端子搭載】【Core i5-2450M搭載】【メモリー4GB搭載】【HDD500GB搭載】【W-LAN搭載】【DVDマルチ搭載】【東村山店発】 lenovo ThinkPad E420 （5007794）現品一台限り 14型ワイド Lenovo製 ThinkPad Edge E420 Core i5 2450M-2.5GHz メモリ4GB HDD320GB マルチドライブ 無線LAN内蔵 MAR Windows10 Home 64bit済 プロダクトキー付【HDMI、Webカメラ、eSATA】【中古】【中古】Lenovo(レノボ)ThinkPad Edge E420 (1141-CTO)【Windows7】 [ノートパソコン 本体] 【291-ud】
Oct 11, 2017
コメント(1)
-
GPUリフローでSL400も復活できるか？

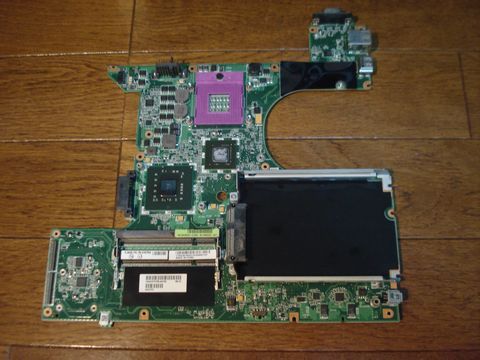

GPUのリフローでT61pが復活できたことに気を良くして、放置されたままになっていたSL400(2743-4RJ)のGPU「nVIDIA GeForce 9300M GS」もダメもとでリフローを試してみることにした。 ※GPU搭載のSL400(2743-4RJ)シスボ。GPUを炙ったらもしかして…。 このSL400。起動できないジャンクだったことは確かだが、通電していたのか否かは記憶にない。（５月のことなので、もう忘れてしまいました…。） ※GPU「nVIDIA GeForce 9300M GS」のコア。ヒートガンで40秒炙ってみる。 まあ、とにかくリフローしてみたが…。 その後、組み上げて電源ボタンを押してはみたが、まったく起動する気配はなかった…。 ※組み上げてみたが起動する気配のないSL400シスボ。しかし…。 ただ、起動しない原因が、シスボなのか、他の部分なのかは特定できていない。 （原因がシスボだとすると、チップヒューズの溶断か、チプコンのショート、MOSFITあたりだろうか…。いずれにせよ、原因特定は困難だろうなあ…。） また、「放置」か…。【中古パソコン】☆【Windows10 搭載】【Core2Duo搭載】【メモリー2GB搭載】【HDD160GB搭載】【W-LAN搭載】【DVDコンボ搭載】【下北沢店発】 lenovo ThinkPad SL400 (TYPE2743-CTO) （4002895）【中古パソコン】☆【Windows10 搭載】【Core2Duo搭載】【メモリー2GB搭載】【HDD160GB搭載】【W-LAN搭載】【DVDコンボ搭載】【下北沢店発】 lenovo ThinkPad SL400 (TYPE2743-CTO) （4002895）
Oct 2, 2017
コメント(0)
