F1スタートランプ 11
おはようございます、今日の作業は、電気配線の配管工事です。信号回路の基板人体感知センサーとＬＥＤへの信号回路の基板を別々に配置して、そのボックスを柱の土台にします。電池は、人体感知センサーの回路が小さいので、２個ともそちらに置きますので、信号回路の基板への電源用の配線の配管が必要になります。 アルミパイプを瞬間接着剤で、接着しました。 電気コードを通しました。 スタートランプから、信号回路の基板への配線の配管を造ってみました。 ジャバラの部分には、ストローを使っているので、普通の接着剤では付かないので、ポリプロピレンでも付く接着剤で、プラ板を接着中です。固まるのに１日かかるので、このままにしておき、また明日続きの作業をします。
2012.10.31
コメント(0)
-
F1スタートランプ 10
おはようございます、今日は１時間ほど作業しました。 橋に最後の、スジカイを取付けました。 アップで見るとこうなります。 橋が完成したので、スタートランプを取付けるジョイントを取付けました、角パイプに、Ｌ字鋼を組み合わせ、スタートランプとの接着面を広くしました。 スタートランプに、仮付けをしてみました、接着には強度を考え、タフロンリベース（プラリペア）を使いました。
2012.10.30
コメント(0)
-
F1スタートランプ ９
おはようございます、昨日は11時過ぎまで作業しました。 で、成果は２本の柱が出来ました、今日からは夜勤なので、朝のうちに作業を行います。橋に横のスジカイを入れる為、まずはジョイントを付けます。 縦のスジカイに使った、ジョイントの型で同じ物を造り接着しました。 接着剤が固まる明日まで待って、ジョイントを付けますが、マスキングテープで、柱に仮組みしてみました。ほぼイメージどうりの形に仕上がっています、今日はここまでです。
2012.10.29
コメント(0)
-
F1スタートランプ ８

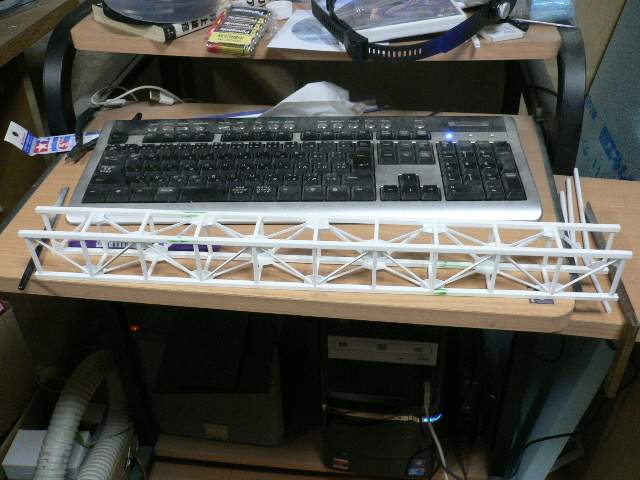

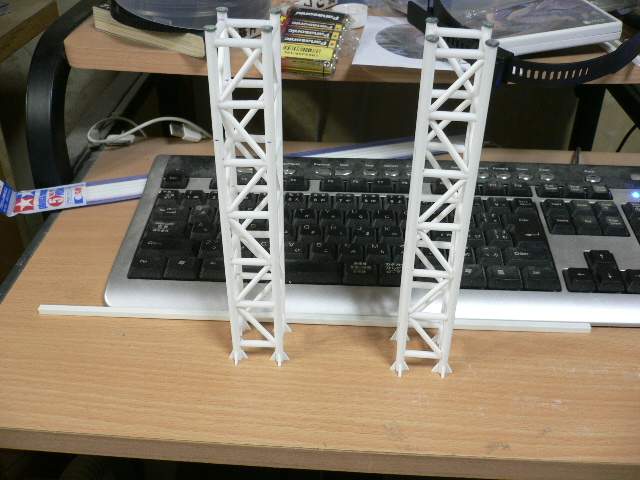

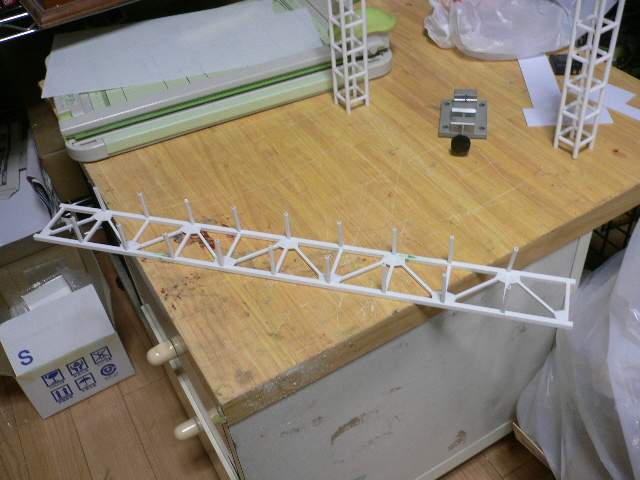

こんばんは、今日はまずは、２本のハシゴをくっつけます。柱の方は、ハリの材料を角パイプで予定していましたが、やはり丸パイプに変更するので、お店で買ってくるまで造れません。 ３,２ミリの角パイプを、３０ミリにカットして、１,２ミリの真鋳線を真にして、１８本立て接着しました。 反対側のハシゴも取り付け、接着して橋の鉄骨の基本が出来ました、これも、ハリのＬ字鋼が足りないので、今から買い物に行って来ます。エバーグリーンのＬ字鋼や塗料などを買ってきました。 夕方の５時39分を過ぎました、やっと１本鉄骨の柱が完成しました。買ってきた、３,２ミリの丸パイプを、スジカイの長さより少し長めにカットして、両端を左右から削り斜めにとがらせ、少しきつめにスジカイを入れて、接着します。少しねじれていましたが、スジカイを入れたことにより、真直ぐに修正され、横からの力にも強くなり、強度も増しました。 天辺には、ふたをしました、ガンプラのマイナスモールドを利用して、モールドはパテで埋めました。 柱の根元には、転倒防止の直角三角形のジョイントを付け、それらしく見えるようにしました。疲れたので、休憩がてらにブログを更新しています、出来れば今日中に２本目の柱も完成させたいです。
2012.10.28
コメント(0)
-
F1スタートランプ ７

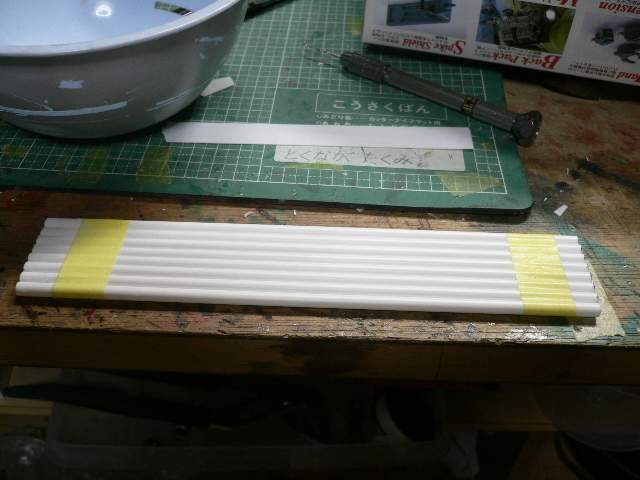

こんばんは、今日は朝７時ごろから、柱の鉄骨造りです。 以前切っておいた、エアバーグリーンの４,８ミリ径の丸パイプ８本を、マスキングテープで止め、長さをそろえます。 長さがそろったら、そこに入れる鉄骨の位置をひいておきます。横に入れる鉄骨は、４ミリ径の物を使います、長さは２０,５ミリにします。ノギスで測っては、削りを繰り返し５６本造ります、なぜこの長さにしたかと言うと、柱を組んだ時、外側の寸法が３０ミリになる様にする為です。 スコヤを使って、垂直に７本接着していきます、接着に使うのはタフロンリベースを使います。俗にプラリペアと言っていますが、大元の製造メーカーではタフロンリベースと言う名前で出しています。 １本目の柱の原型が出来ました、ここで一旦作業は中断です、妻と一緒にガスレンジの展示を見に行ってきます、家族サービスもしておかないと。帰ってきて柱を触ってみると、さすがタフロンリベース（プラリペア）カッチカッチに固まっています、強度も抜群です。 夜の、11時位までかかって２本目を造りました、今日はここまでにします。
2012.10.27
コメント(2)
-
F1スタートランプ ６

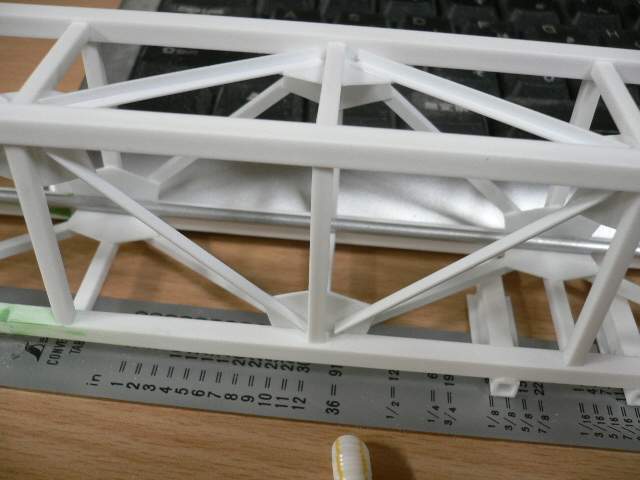

こんばんは、昨日ハシゴ状に造った鉄骨に、今日はスジカイを付けます。 プラ板で、ジョイントを造り、柱の部分に接着して、エバーグリーンの２,５ミリのＬ字鋼を付けました。これで、斜めからの加重にも強くなります。 柱に取付けて、前から見ると、スジカイが写真のように、クロスして見えます。明日も仕事があるので、今日の作業はここまでにします。
2012.10.22
コメント(2)
-
F1スタートランプ ５

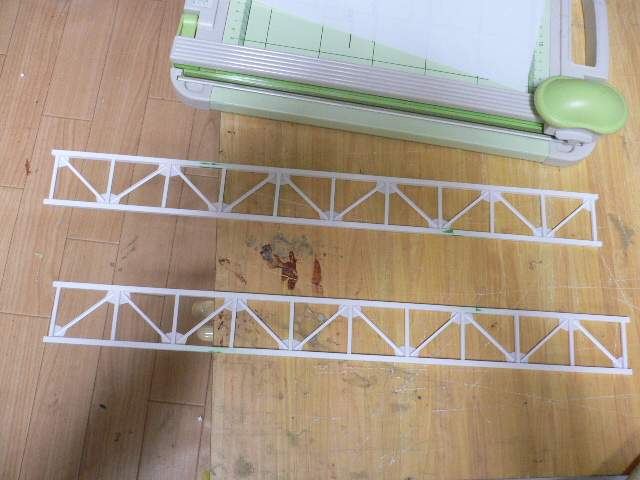

こんばんは、今日は昨日の続きの、ＬＥＤのカバー取り付けから行いました。 これでランプの方は完成です。続いて、スタートランプを取付ける、鉄骨を造ります。使うのはエバーグリーンの４,８ミリの角パイプです。 長さが、３５５ミリしかないので継ぎ足し４９５ミリにします、ついでに継目消の貯めに、パテ盛りも行いました。乾燥を待っている間に、柱となる丸パイプをカットします、丸パイプもエバーグリーンで直径４．８ミリ物を使います。 左右に２ヶ所立てるので、８本パイプを切り、ハリのパイプ少し切った所で、パテが乾いたので削ります。 継目消し完了です。 今回は接着の安定の為、真鋳止めを行うので同じ位置に穴をあけれるように、４本をマスキングテープで止めて、線をひきました。 １,２ミリの穴を開け、溶剤で線を消しておきます。 はしご状の物を作る為に、真鋳線を取付けました。 ４１ミリに切った３,２ミリ角の角パイプを取り付け接着しました、延長した角パイプの継目を上下で逆にして造り、強度を上げています。作業中に１本だけ、接着が悪く外れてしまったので、接着し直しパテを盛りました、ここまで来るともう、外れることはありません。今日はここまでで、作業は終わりにします、明日からの仕事の為に体を休めます。
2012.10.21
コメント(0)
-
F1スタートランプ ４

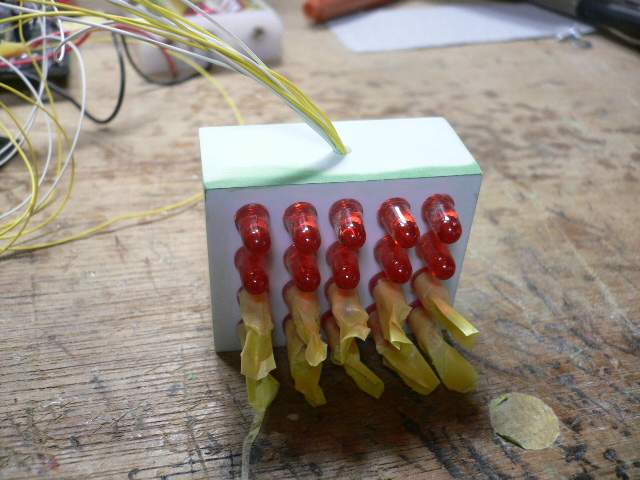

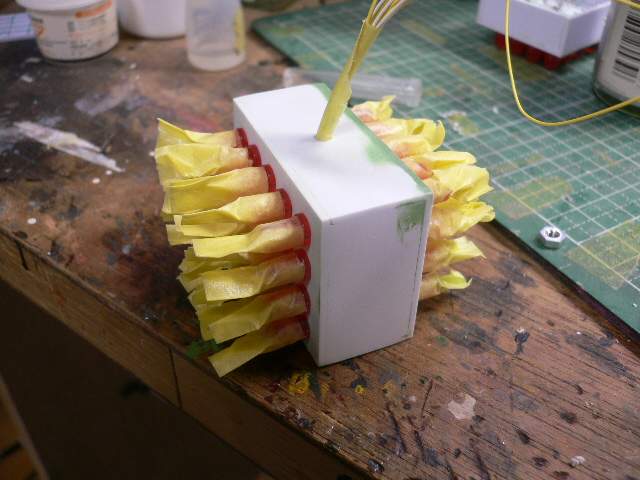

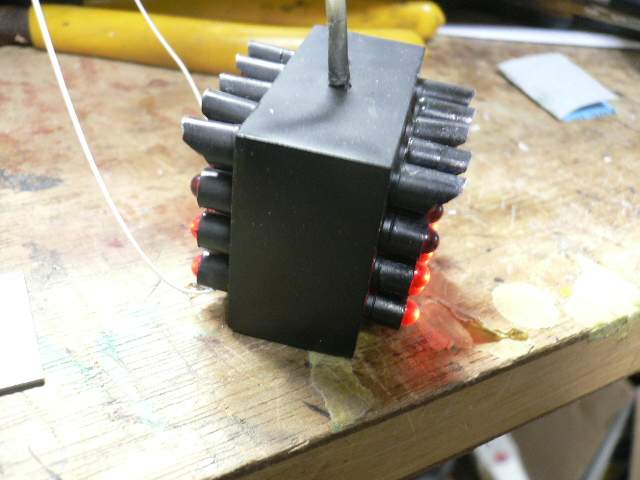

こんばんは、今日は朝から作業を行いました。 塗装の為の、ＬＥＤのマスキングが完了しました。ガラス面に塗装するので、ここで、プライマーを先に塗っておきます。 プライマーは、ガイアのマルチプライマーです、これは良いです。今まで使ったプライマーの中で最高です、いろんな物に使え、ポリプロピレンでもしっかり乗ります。使い方も簡単で、エアーブラシで吹くだけで良いです。プライマーを塗って、サーフェイサーを吹いた時点で休憩を兼ねて、友達に電話したら、そのまま近所の模型屋に行く事になりました。もうすぐお店を閉めるそうだよ、と言ったら即効で買出しです。帰ってきました、いくつか道具を買出しして来て、お昼です。 ゼミグロスブラックで塗装しました、ライトが目立つようになりました。続いて、ＬＥＤにカバーをつけます、使うものはストローです。 遮光の為に、まずはラピテープを巻きます。 外だけでなく、中も黒く塗ります。 長さをそろえる為に、こんな冶具を造り、カッターで切っていきます。 左側の２列が、カバーをつけたものです、余分なところが光っていません。 片側が、完成しました、一番上のカバーには、ひさしを付けました。今日は、クラブの集まりがあるので、この辺で体を休めます、夜勤明けですので。
2012.10.20
コメント(0)
-
F1スタートランプ ３
こんにちは、今日は仕事なので１時間ほど作業しました。 プラ板の継目の修正の為、昨日のうちに盛っていたグリーンパテを、紙やすりで削り継目をなくしました。そして、ＬＥＤにマスキングをしていきます、今日は、１０個出来ました、全部マスキングが終わったら、塗装をします。続きの作業は、明日行います。
2012.10.15
コメント(2)
-
F1スタートランプ ２
こんばんは、前回のテストで造った物を元に、今日届いたＬＥＤを使って、スタートランプを造り直しました。 鈴鹿の物を元に前後にＬＥＤを取付けました。点灯のタイミングは、動画で見てのとおりで、初めがドライバー側で、裏側は、反対に点灯していきます。これで何とかめどがつきました。
2012.10.14
コメント(0)
-
F1スタートランプ

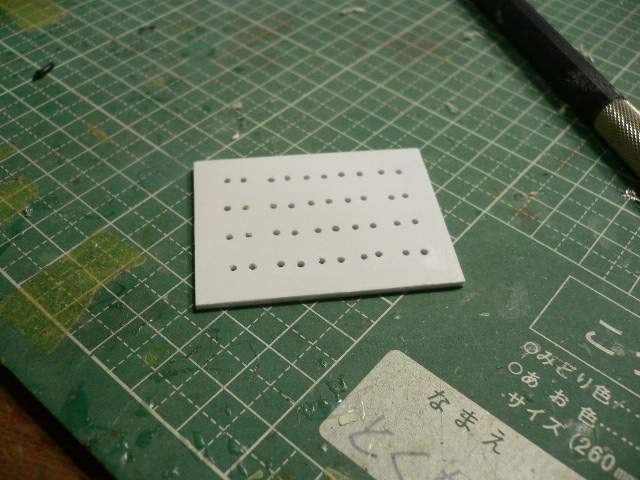

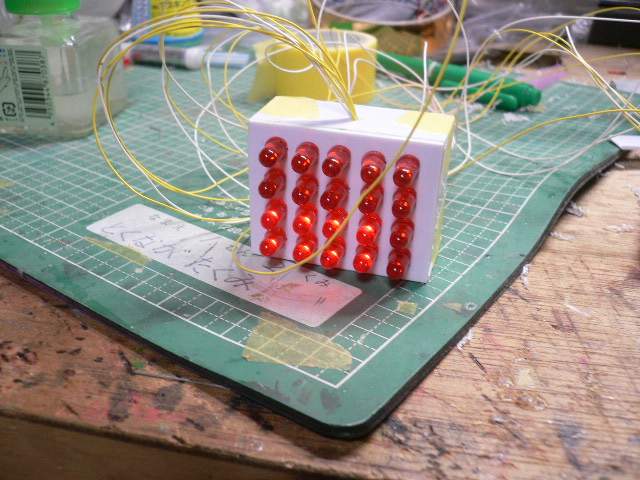

こんばんは、この前造った電子回路につなぐＬＥＤを造ります。 厚さ１,５ミリのプラ板を４５×３５ミリにカットし、端子用の穴を開けました。 今回はカットに、こんな物を使ってみました、結構まっすぐに切れます。 前側はこんな感じです。 裏側です、上下の＋と－端子をつないで、同時に上下２個が点灯するようにしました。 上側に予備と思われるランプがあるので、５個２列で同じように付けてみました、側面を接着してみるとそれらしく見えます。もう少し改良を加え、裏側にも同じようにＬＥＤを付けてみます、電源が足りるかな？
2012.10.13
コメント(0)
-
人体感知センサーの改造
こんばんは、今日は頼んでおいた電子パーツが届いたので、人体感知センサーの改造です。 基板に直接付けていた２個の、１ＭΩのボリュームを外し、Ｓ/Ｗ付ボリュームとボリュームを付けました。Ｓ/Ｗ付ボリュームは、電源と人体感知の感度用にして、アース設定を３本ある端子の中央から左に付け、右にダイアルを回すとスイッチが入り、徐々に感度が増すようにしました。残りのボリュームは、スイッチが入っている時間の調整用です。基板をボックスに入れるので、外からツマミで簡単に調整できるようにしました。
2012.10.09
コメント(0)
-
F1スタートランプ回路に人体感知センサーをプラス
こんにちは、今日も会社が休みなので、朝から昨日の回路の改造です。人体感知センサーを組、電源部分にスイッチとして取付けました。動作時間を調整して、２回スタートランプが点く様にしました。電子パーツを色々注文し、もう少し改良を加えます。
2012.10.08
コメント(0)
-
こんばんは、久しぶりの更新です、今回は電子回路です。
こんばんは、今度、クラブの合同展示会が11月10・11日に、蒲郡で行われます。その時、20分の1のF1が20個ほど並ぶそうです、で、私の担当がスタートランプの製作です。まずは電子回路の製作です。 動画ではこんな風です。点灯のタイミングを合わせる為、基盤を2個造りLEDを取付ける数を増やし、先頭を5箇所空けて取り付け、1個飛ばしで5個並べ、最後を2個空け、消えるタイミングを遅らせています。
2012.10.07
コメント(0)
