バンドソー製作 22 (DIY 16"Bandsaw Num.22 )

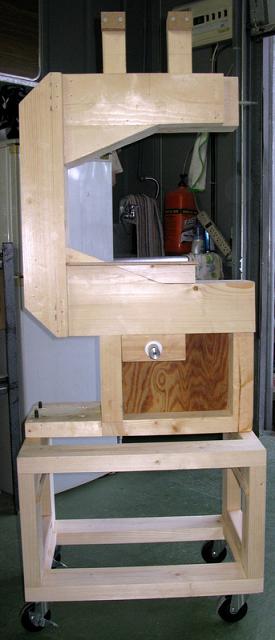

塗装のために分解しました。フレームです。--下塗りから始めます。各部品類です。---多少の手直しも施します。
2014.10.25
コメント(0)
-
バンドソー製作 21 (DIY 16"Bandsaw Num.21 )

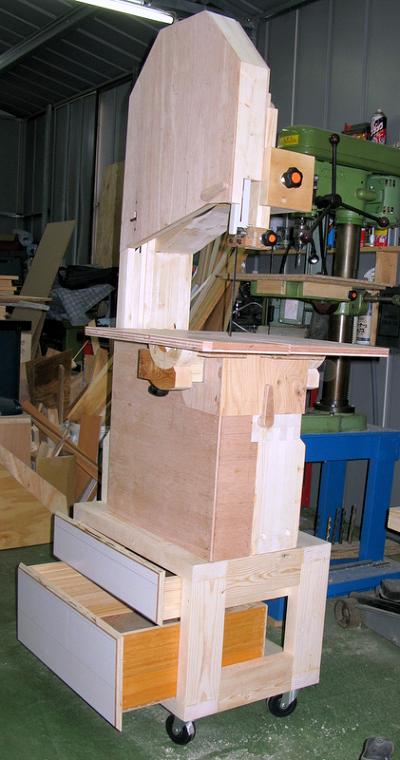

バンドソーの製作も終盤に入りました。テーブル下のカバーをレバーで固定できるようにしたり大鋸屑受けの引き出しを作ったりしました。残りは塗装と仕上げです。----塗装のために次は一旦、分解する予定です。
2014.10.19
コメント(0)
-
バンドソー（カバー）製作 20 (DIY 16"Bandsaw Num.20 )

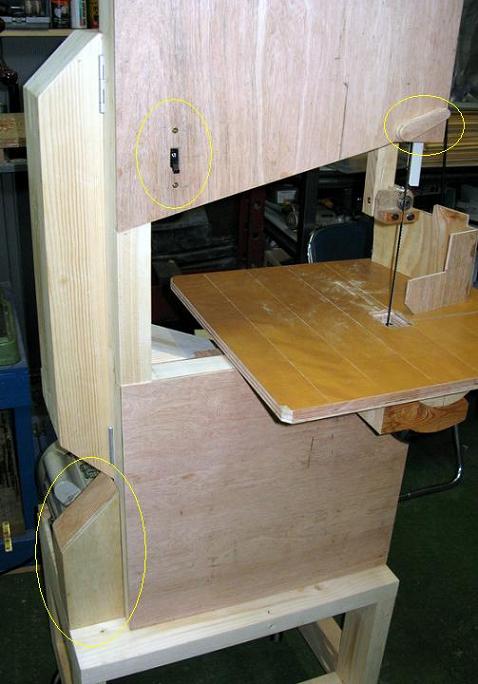

バンドソーのカバーを追加工しています。早速、昨日修理したスライド丸のこを使いましたが角度切りなど使い易いです。・モーターON/OFF用にブレーカをブレードカバーに取り付け、配線しました。・カバーの右に開閉用のロッキングレバーを付け加えました。・モーターのプーリ/ベルトカバーを作りました。モーターカバーは簡単に取外しが出来るように3個のネオジウム磁石に木ネジが吸着されるようにしています。
2014.10.13
コメント(0)
-
スライド丸のこ修理(Broken Sliding Compound Miter Saw)
最近はブログネタが木工寄りですが、そのせいなんでしょうか---読んで戴く方が増えています。バンドソーの製作も終盤に入り、細かなアレンジが必要になってきましたが今日は寄り道です。ジャンクの丸のこが入手できたので、ざっと整備して行きます。ヤフオクで近郊のリサイクルショップからジャンク品として出ていたのでが引き取ってみると、さすがにジャンク品！記載内容以上に壊れていました。一見するとそこそこですが・・元々、モータ音が大きいとありましたのでドライブベルト、プーリを取外しモータ単体で確認。---モータ側のベアリングが逝ってました。幸いギヤ系は無事なので捨てずに済みそうです。写真上側のモータ軸ベアリングは手持ちがあり交換しました。モータを回転＞停止するとブレーキの効きが今一に思え、引き金スイッチを分解してみました。案の定、接点の右側（ブレーキ接点）はかなり傷んでいます。ブレーキクリーナーで洗い接点を磨いておきました。ターンテーブルとヘッドの傾斜部はプラハンで叩いても全く動かきません。角度可動部のシャフトを真鍮棒で叩き抜き、磨き・グリスアップです。サイドハンドルのシャフトは固着が酷く、バーナで炙ったりしながら大バラシ完了。テーブル上面を研磨パッド、キサゲ、オイルストーンなどで平面出しです。各部の精度を確認・調整し組み上げます。基本構造は簡単ですがテーブルの傾斜や位置が微妙にズレたりと意外に落とし穴がありました。----細かな欠品部品はあるものの実用上、十分使えるようになりました。
2014.10.12
コメント(0)
-
バンドソー（カバー）製作 19 (DIY 16"Bandsaw Num.19 )

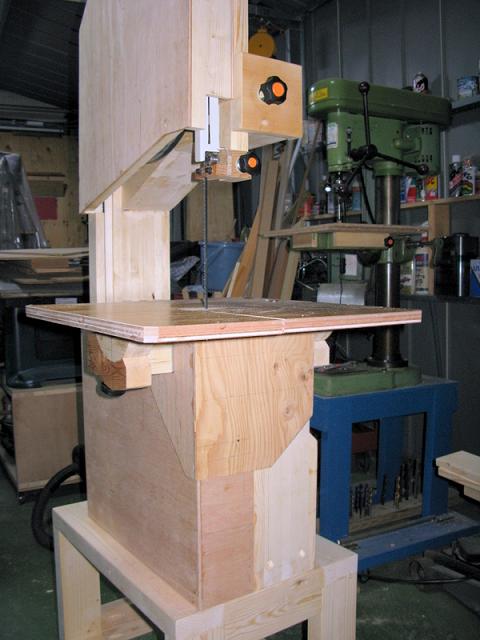

テーブルの下は45°まで傾斜させるために、かなり隙間があります。通常は水平で使いますので部分カバーで覆います。その材料を現物合わせして手鋸でカット、90度に接着しました。カバー全体の固定はレバーでフックさせるべく加工中です。
2014.10.05
