大血川林道の廃発電施設2020編
って、流れている大血川の川面から結構高い位置です
この場所・・・
取水堰を造るには
良い場所なのかもしれない?
この付近の古い地形図付近
困った事に
昭和4年の次が、昭和51年の物しか公開されておらず(悔)
が!
大血川第1発電所の竣工が昭和35年になっている ので
この取水堰と導水管が建造されたのは、その2～3年前と言う事になる
で!
ココにあった水力発電所は、昭和30年代後半に廃止になったという可能性が高い?
二瀬ダムの完成後
荒川周辺に存在した、旧式の水力発電所が統合され
新しい発電所に切り替わって行ったのかもしれない?
ですが困った事に・・・
埼玉県の水力発電所ギャラリーに
「廃止になって水力発電所」も一部掲載されているHPに!
この場所の事は掲載されていないという(困)
ちょっと困った状態になっていたりするんですが
その事は一旦置いといて!

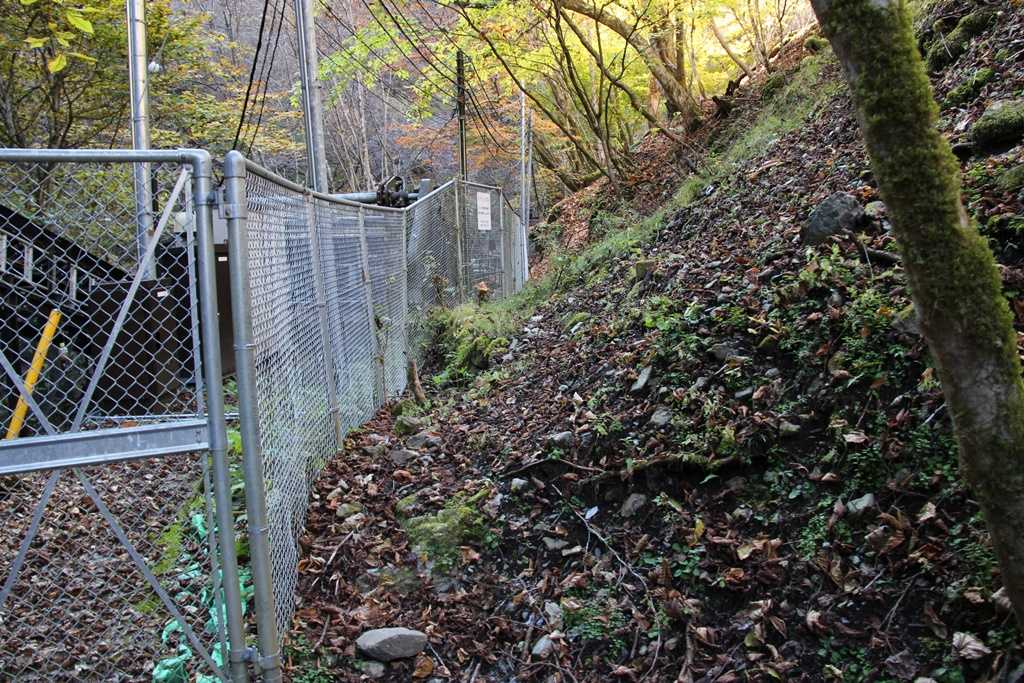

流れ落ちて来た土砂で埋まりかけている(焦)
フェンス!
やっぱし…

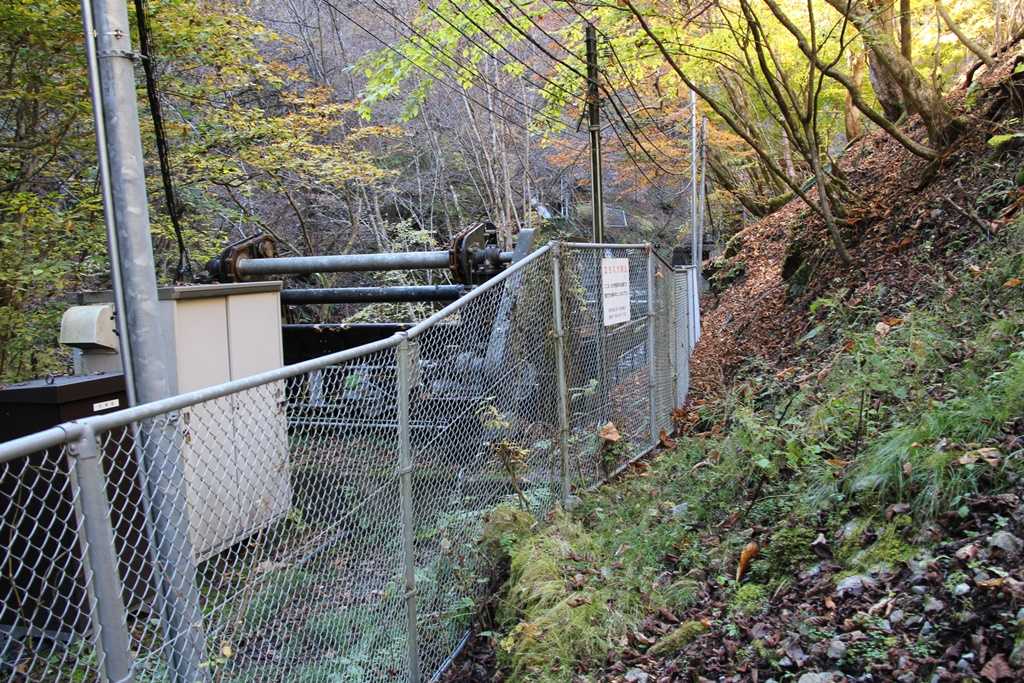

この脇を通る事は出来ないらしい?
そして!!
なんか、ギリギリの所に岩が迫り出していたりするんですけど!!
どう足掻いても、この脇を通って行くことはできないな?
って事は!
あの・・・
落ちたら、確実に逝ける

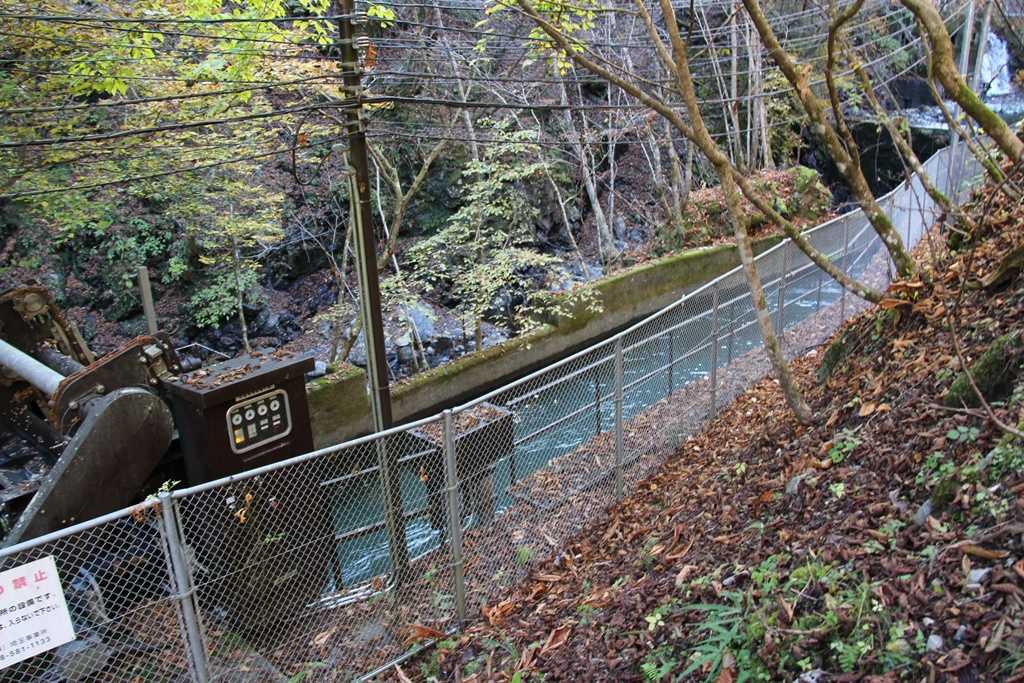

そして、水位計にダメージを与えないよう
この山積みになった落ち葉を詰め込んだ土嚢袋を
職員さん達は・・・(涙)
担いで、下流にある大血川林道との合流点まで持って行くのか?(重)
落ち葉が濡れていたら
相当な重量になるんだろうな?(潰)
あと・・・

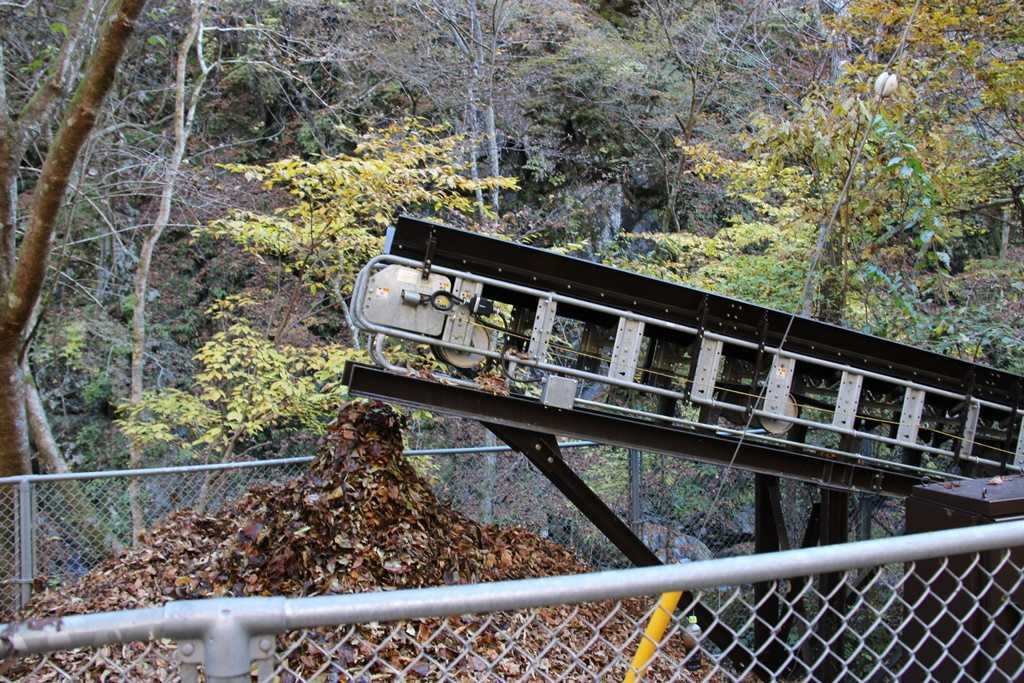

ポータブルコンベアの脚
結構特殊だな?
コレ(笑)
架台を組むのなら
使い捨てのポータブルコンベアではなく
専用に設計すれば良かったんじゃね?
しかも
どぶ付メッキの特殊仕様(でも脚は、通常の塗装品)
コレ
ソコソコ、良い値段になりますからね
拡大してチェックしてみたけど
名盤がイマイチ良く読めなかった(悔)
たぶん、ベルト幅500か600の
MC50 CP2X(またはMC60 CP2X)
の特殊仕様(どぶ付メッキ品)
って!(驚)
良く見ると・・・

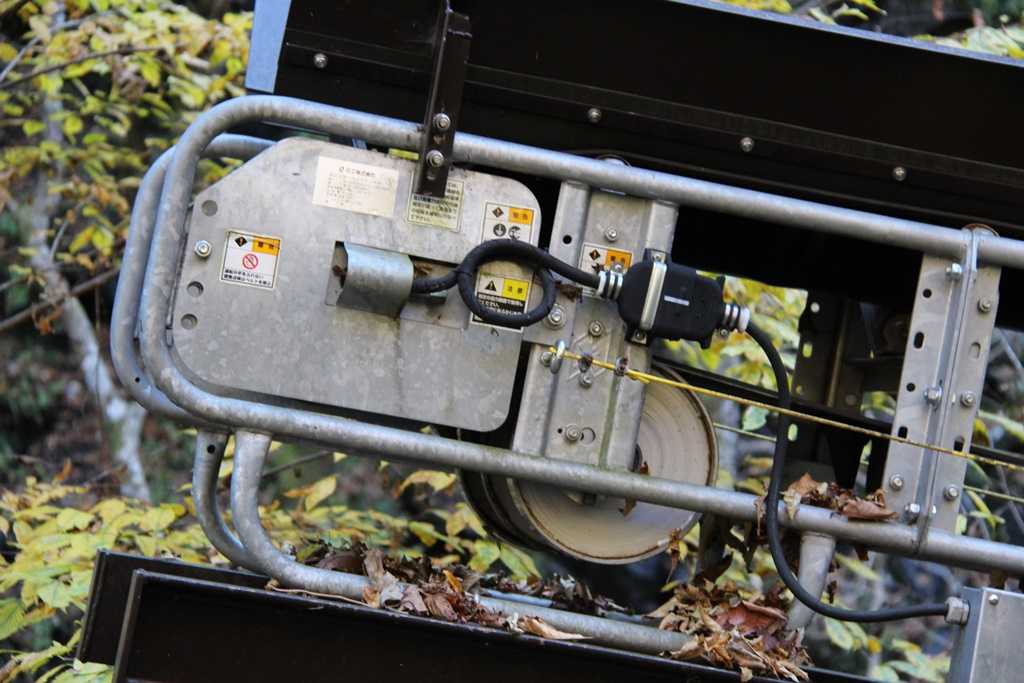

無人なのに、緊急停止用の引き綱スイッチが付いてる!!
まぁ
動物が触っちゃったり
倒木で緊急停止が掛かったりすることは無いと思いますが!
万が一、作動した場合は・・・
指令所に伝達が行き
職員さんが飛んでくることになるのでしょうけど?
そして!
もっと特徴的なのが!!(驚)

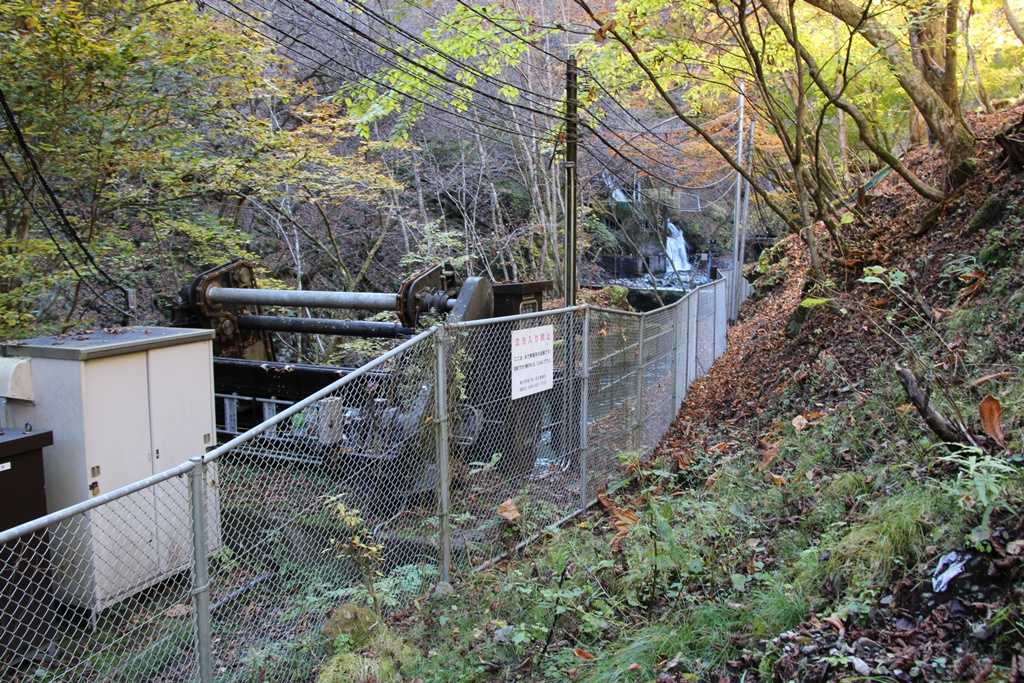

この掻き揚げ装置
Fローラー付きコンベアチェーン(方ツバ車輪付きのローラーの事)を使用していますが
普通、こんな使い方しないぞ!(笑)
レールの上を這わせるため
フランジ(方ツバ)は、内側に統一して装着するのが常識なのですが
1個おきに互い違いの向きにして
レールを挟むようにセットしてある(驚)
しかも!

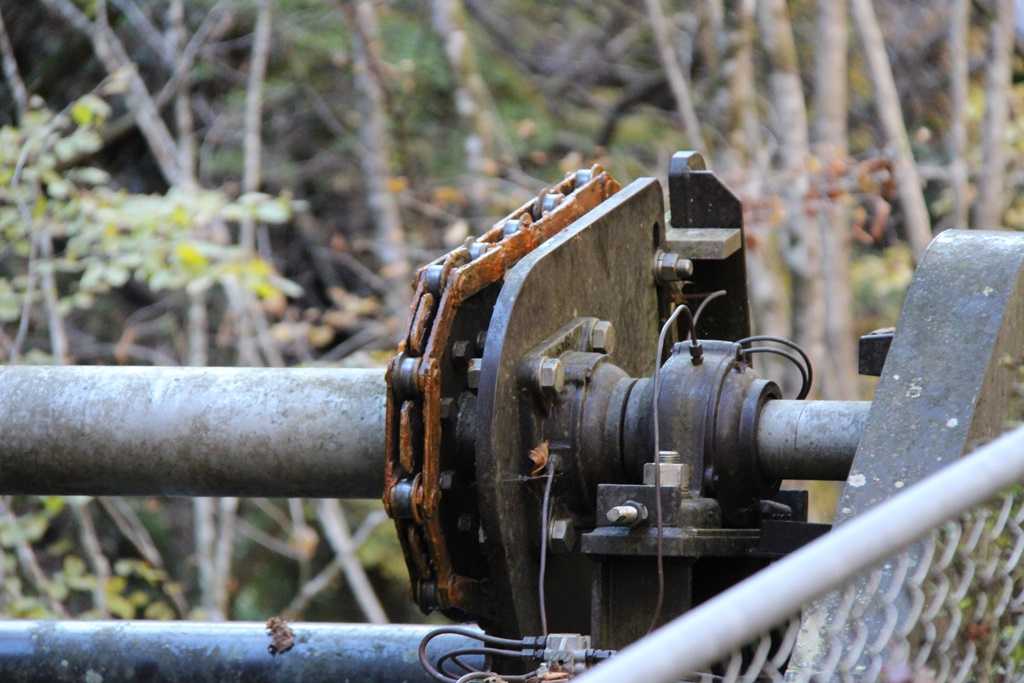

軸受け(ピロー)が!
何故に3重にしてある?(笑)
外フレームにUCPの300番台(鋳物についてる数値が読めなかったのでシャフト系が不明)が付いてて
これで両側を支えているから十分なのに!
あと余談ですが
鋳物カバーの形状からNTN製だな?
コレ!
で!
荷零れ防止用に両側に付いている側板
に・・・
何故に両側にUCFタイプの軸受けを装着してる?
コレ(笑)
大重量のものを引き揚げるのなら、用心のためにと言う事も考えられますが
それなら、プランマブロックを使えば良いだけの話で・・・
軸受けを3連にする意味がない
更に!
3つもベアリングを並べると言う事は
芯出しが非常に難しくなる
って言うか、両サイドでしっかりと芯出しをしないと
逆に負荷が大きくなって
動かなくなる可能性が!
で・・・
モーターの馬力を上げて、無理矢理動かすアホな設計をする人が結構多かったりしますが(呆)
特に大手の会社の人に多いよね?(涙)
ウチは昔からこう言う構造ですから
と・・・
理由も知らずに、古い図面のコピペだけして
自分はスンゴイ設計技術を持ってると思い込んでる人が陥るパターンが多いですけど(困)
まあ、そんな話は置いといて!!
って、あ!(叫)
やっぱし、左右で
軸受け3個ずつ並べて
芯出しが困難になったから??(笑)
メインシャフトは、1本物で
コンベアホイルをキー止にする方法が取れず(焦)
両側にフランジの付いたパイぷを使って
ホイルをボルト止めする方法にしてるし・・・
コレ
動くスピードは大して速くないはずだから
気付かないかもしれませんが?
メインシャフトとして使用しているパイプ
相当振れているんだろうな?(揺)
チェーンの攀じれ
相当大きいのかと?
って、あ!
そうか!!(叫)
Fローラーを互い違いの方向にして
レールを挟むようにしているの・・・(滝汗)
メインシャフトが振れ過ぎてて
チェーンが蛇行しすぎてレールから外れちゃうから
強引に挟み込むようにして誤魔化したな?(唖)
で・・・
従動側のホイルも廃止して
チェーンがねじ切れないよう
って、酷すぎない?
この回収用チェーンコンベア!!(泣)
買う時に相当値切ったんじゃね?
ほとんど動かない装置だからと言って!!
で・・・
その結果
ヘンな物を掴まされてしまったとか(泣)
まあ・・・
これ以上
あんましツッコまないであげよう(焦)
とりあえず
最初にいた、上まで這い上がる事の方が先決ですし
って、良く見ると
オーバーフローした(溢れちゃった)時
水が、横に流すための切り込みとか付いてるし!
でも
苔が生えたままと言う事は
一昨年の台風19号の影響
この 大血川 に関しては、それほど大きくなかった?
このかもしれない?

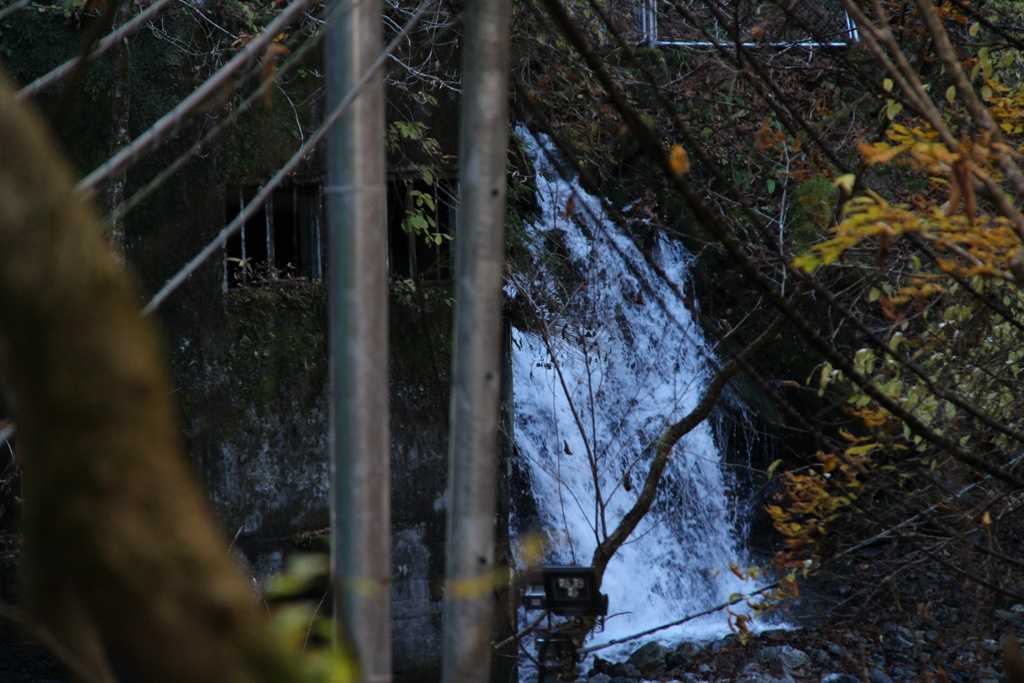

奥に見えている 鉄砲沢
って・・・(焦)
この名前から想像するに(滝汗)
鉄砲水が多い沢と言う事なのか??(怯)
かなりの 荒れ沢だから付いた名前なのかもしれない ぞ?(怖)
その沢も
崩れた様子が無いので?
まあ、大丈夫だったのでしょう?
つづく
