2021.07.08

昔のオシロスコープと発振器

(1)

テーマ：オーディオ機器について(3910)

カテゴリ：オーディオ

弟子にあげようと思ってその存在を忘れていたオシロスコープと発振器を引っ張り出してメンテナンスしてみた。

KENWOOD CS-4025 と同 AG-253だ。

CS-4025は僕が30年程前に東京で勤務している時に購入したもので、それまでの18歳の時に初めて購入した菊水の2MHzの単現象オシロが何度も修理した挙句、とうとう修理不能になったので仕方なく秋葉原に買いに行った。当時6.5万円程で、当時としてもそんなに高級品ではなかったのだが、それでも20MHz２現象オシロだったので、それまでのオシロに比べるとずいぶん高性能だった。その前の菊水のオシロは型番は忘れたが、3.5万円だった。それでも今の貨幣価値では10万円くらいだろうか？

今は中国製の同程度のデジタルオシロが数千円で買えるといういびつな世界に突入して久しい。

CS-4025は問題なく動作した。スイッチ類の接触不良もない。信じられないほどの高寿命だ。当時のMade in Japanの面目躍如と言ったところだろう。

AG-253はそれまで使っていた自作の発振器の性能に限界を感じたので、こちらで開業してから購入したものだ。約25年程前か？これはMade in Taiwanとなっている。

こちらで開業して数年経って多少の経済的余裕が出たので市販品を買えたのだが、それまでは自作だったので、ずいぶん高性能だなと感心した。もちろんプロ用ではない。お値段は忘れたが、数万円だったか？

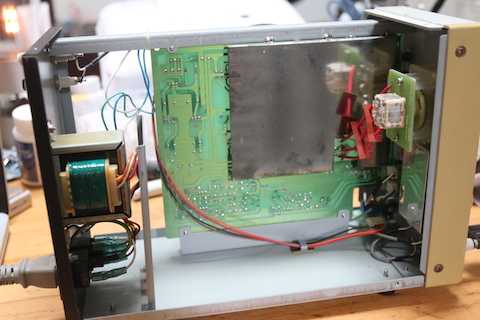

これの電源スイッチが不良になっており電源を入れてもすぐに切れる。ちゃんと発振はしているので、修理は簡単だろうと思って内部を見てみた。

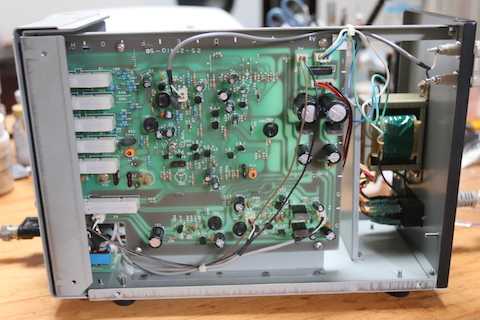

基盤のパターンをたどると電源トランスからダイオードブリッジ＞平滑コンデンサー＞電源スイッチ＞３端子レギュレータ7824/7924となっていたので、電源スイッチをバイパスしてコンセントスイッチでON/OFFすることにした。

このような過去の遺物的製品とその後の世の中の変遷を見ていると複雑な思いにかられる。
今では考えられないような話なのだが、当時はオシロスコープと電子テスターだけは購入して、発振器も周波数カウンターも自作していた。もちろん貧乏だったからだが、これでよかったのか？　今では数千円で買えるデジタルテスターに組み込まれているようなものだ。これを時代の進歩と考えるのか、それとも基礎技術を中国に押さえられてしまってデフレ地獄に喘いでいると捉えるのか、微妙なところだ。

今のCPUのクロック周波数は4.75GHzとかとんでもなく高い。こんな高周波で動作する機械は僕のような庶民の技術力をはるかに超えてしまっている。

こんな恐ろしいものに頼った生活はいつまでも続けられるはずがない。スマホだAIだとか一瞬で壊れる事態にならないとも限らない。

そうなっても驚きもしない生活スタイルを考えておく必要はあるだろう。

#4.7GHzとか言っても高周波信号に親しんでいる人は少ないと思うので、僕の感覚ではどうか？という話をしておきます。僕がよく作っているディスクリート・デジタルとか呼ばれているTTLレベルの基本ゲートIC（これもわからんか。。）を使った回路では安定動作するのは5MHZ程度。ハイレゾ音源で使われる20MHz以上ともなるとかなり動作がおかしくなり、まともに音が出ない。

M（メガ）とG（ギガ）では1000倍の違いがある。僕から見るとGHz動作というと化け物に見える。
