次の子供用工作ネタ思案中．
８ビットフリフリLEDが意外と受けが良かったので，もっと簡略化して費用と製作時間を短くできないか思案中．LED８個でスイッチ２個にすればAttiny2313でも作れるかも．RAMが足りるかどうかも問題なので，プログラムも思い切り簡略化して試してみる，，，，近いうち．
2019.02.28
コメント(0)
-
フリフリLED，結構好評でした．
近隣の中学校の企画で，電子工作ネタとして８ビットのフリフリLEDを作ってもらったのですが，結構好評でした．ひらがなで振った方向検知なしのLED点滅がループするバージョンで，逆方向に振ると逆文字がでるんですが，あまり気にすることなく中学生の皆さんが振って楽しんでくれたのでよかったです．次に基板を作る時は，部品が追加で経費もちょっと増えますが振動スイッチをつけたバージョンを作りたいと思います．
2019.02.25
コメント(0)
-

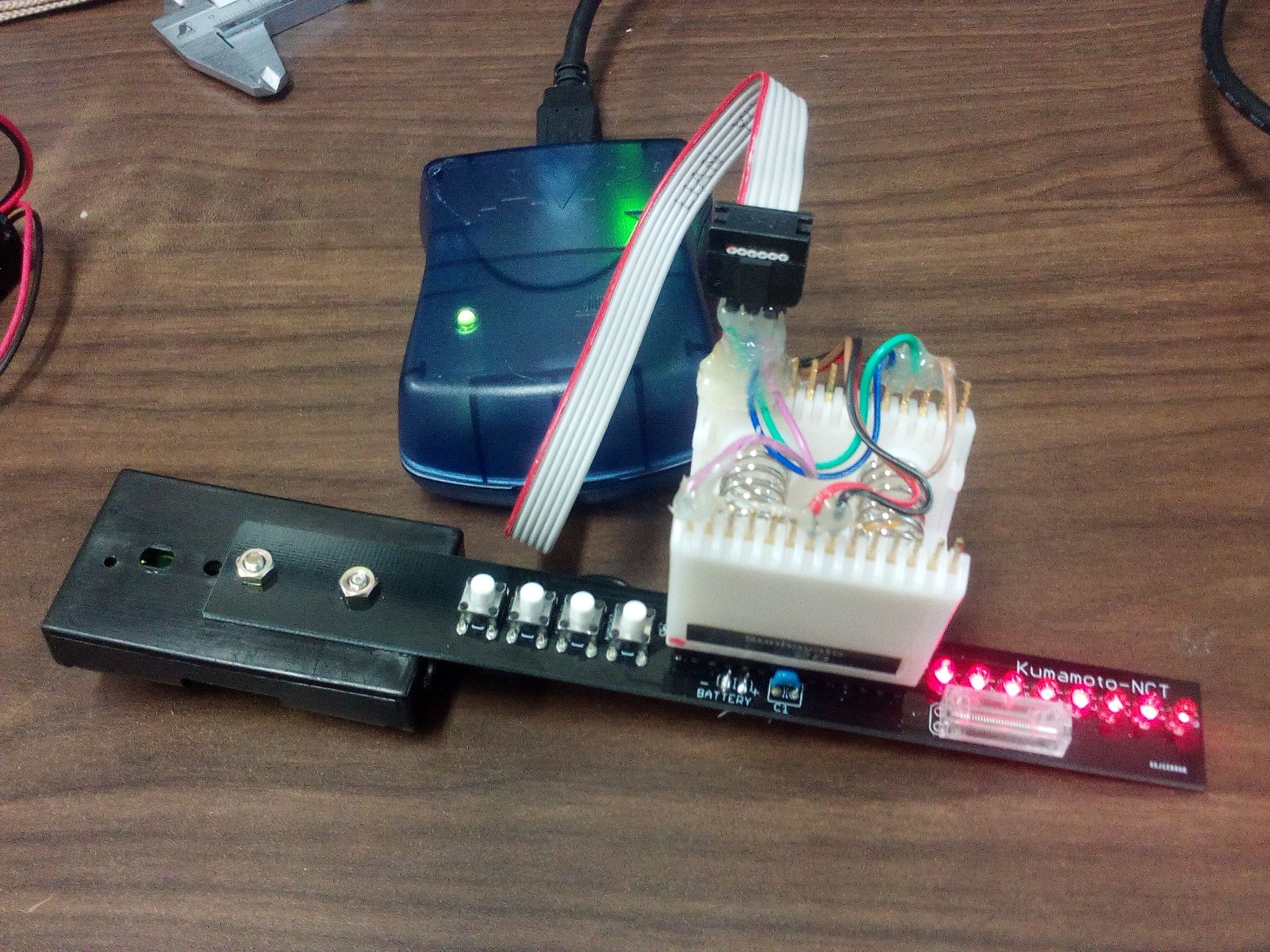

AVR書き込み用のクリップを作りました．
先日作った８ビットフリフリLED，書込み用のISP端子をつけてなかったんですが，製作後にも書き込み出来た方が便利なので，書込み用のクリップを作りました．２８ピンのICクリップの端子に直接ケーブルをはんだ付けして６ピンヘッダをホットボンドで固定．最初は接続が上手くいかず，どうやら接触が悪いようです．書込みに必要なピンは６ピンで限られているので，必要なピンだけど少し曲げて接触圧を高めることで，無事書込みができるようになりました．AVR用 書込みツール USB-ISPAVR用 書込みツール USB-ISP
2019.02.22
コメント(0)
-
Mavic２Proの送信機カバーを作った．
送信機のモニタ用のSIMフリースマホは，1万円切る安いものを買ったので，輝度も低い．なのでカバー作りました．ちょっとはマシです．買うならこれ↓DJI Mavic 2 Pro Mavic 2 Zoom Mavic Air Mavic pro spark phantom3 phantom 4 inspire osmo スクリーンサンシェード モニター日除けフード L121mm 4.7インチ - 5.5インチ スマホ対応
2019.02.19
コメント(0)
-
osmo pocket のスタンド作りました．
DJIの osmo pocket を購入しました．なかなかいい感じで綺麗な動画が取れるので，もっと活用しようと思って固定用の治具やら買おうかと思ったのですが，自分で作れないことも無いかなと思って，いや誰か作ってる人いるな，と思って，Thingiverseを探してみましたら，以下のページにちゃんとありました．https://www.thingiverse.com/thing:3320704/files早速出力，少しきつめだったので，内側をやすりで削って仕上げたらいい感じになりました．
2019.02.18
コメント(0)
-
8x8LEDマトリクス電光掲示板に外字登録機能をつけました．
右＋下ボタンを押しながら電源ONで外字を1文字増やす．合計１０文字まで．右＋上ボタンを押しながら電源ONで外字を1文字減らす．右ボタンを押しながら電源ONで外字登録モードに入り，左右で送りながら，上下ボタンで各ドットのoN-OFFを決め，パターンができたら電源を入れ直し．その後は左ボタン長押しで文字列入力モードに入り，上下文字送りしながら右ボタンに進め，右ボタン長押しで文字列表示．
2019.02.17
コメント(0)
-
１６ビットフリフリLEDの外字登録機能，これで完成．
漢字が表示できるとなると，やっぱり自分の名前とか，アイドルさんの名前とか入れて振りたくなるじゃないですか．なので，外字登録機能を考えました．４つのボタンだけで登録する方法を考えましたが，以下のようにすると，これまでのプログラムをベースに追加するだけでできたので，これにて完成とします．基本操作左ボタン：長押しで文字列入力モード，更に長押しでデフォルト文字列表示． 文字列入力モードでは１文字左へ．右ボタン：文字列入力モードでは１文字右へ．長押しで文字列入力モードを抜ける．上下ボタン：文字列入力モードの時文字送り．文字列表示モードの時，文字列を切り替え．拡張操作左ボタンを押しながら電源ON：トリガモード（振ったら表示）と連続表示モードの切り替え上下ボタンを押しながら電源ON: 表示速度切り替え，上で早く，下で遅く．右ボタン＋上を押しながら電源ON:外字文字数を1文字減らす．右ボタン＋下を押しながら電源ON:外字文字数を1文字増やす．最大１０文字まで．右ボタンを押しながら電源ON： 外字登録モードへ．外字登録モードの操作外字の文字数のところの入力ができる．外字２文字なら２文字目のパターン入力モードという具合．上ボタンで１ビット消灯して次のビット，下ボタンで１ビット点灯して次のビットへ．上下ボタンで1列分のパターンを入力．左右ボタンで文字パターンの列を選択．パターン入力終わったら電源OFF外字が登録されていれば，文字列入力モードの時，文字の最後に外字が表示される．※写真じゃ表せないし，操作の動画を取ると長くなるので，文字で記録．
2019.02.14
コメント(0)
-
フリフリLEDの設計データ公開
ある程度完成したので，以下のリンクに設計データを置いておきます．作業途中の複数行機能とか，外字登録の機能とかは，まだ確実に動いてないのでその前のところまでです．ご自由にご利用ください．８ビット版は基板の設計ミスでLEDの６，７ビットが入れ替わってますが，ソフト側で修正してます．eagle直して，プログラムも直せばすっきりしますが，動作確認できてないので，そのままのeagleの設計データとソースコードもアップロードしてます．質問等は受け付けますが，バグのクレームは受け付けません．http://cpu4edu.net/download/LEDline/
2019.02.12
コメント(0)
-
１６ビットフリフリLED（LEDバーサライト）の回転機取付け．
ナニコレ珍百景に出たこともある阿蘇の某研究所の方がお知り合いなので，モーターに取り付けた回転式を作って頂きました．振動スイッチの代わりに赤外線のフォトトランジスタを入力にして，赤外線LEDの光を受けた時にトリガがかかるようにしています．
2019.02.12
コメント(0)
-
１６ビットフリフリLED（LEDバーサライト），振動スイッチによる改良．
トリガをかける機能までは作っており，基板にもスイッチを取り付ける場所は確保していたのですが，振動スイッチを国内の通販で探しても手ごろなものが見つけきれませんでした．中国のサイトのAliexpressを探すとちょうどいいものがとても安価ででていました．２０個セットで２７９円，送料無料．ただし到着は２週間ほど．安いので試しに注文してみたらほぼ2週間で届きました．このスイッチの構造はこんな感じです．おもりスプリングで固定されていて，片方向に振った時にONしやすい構造になっています．振動で逆に振った時にONすることもありますが，それはしょうがないでしょう．早速取付けて動作確認．上手く片方向に振った時にトリガが掛かって1度だけ文字を出力しました．ただし，振り方にはコツがあります．割と強めで振り出しその後は一低速度で振り，戻すときは緩やかに．おもちゃとしては上出来な感じです．
2019.02.12
コメント(0)
