2025年05月25日
カテゴリ： YAMAHA R1

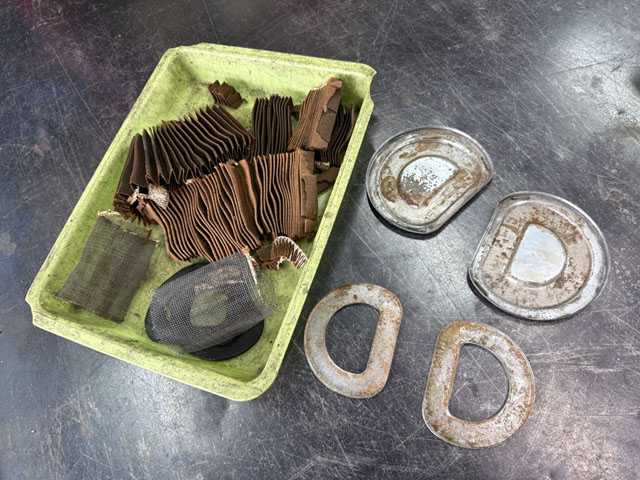

紙製のフィルターエレメントはボロボロで使用不可。
金物部分だけ採取して再利用なのですが、紙製のものは紙自体の強度と薄い金網で自立。
作り直しはスポンジをエレメントに使うので、金物部品が全て連結して自立する強度が必要。

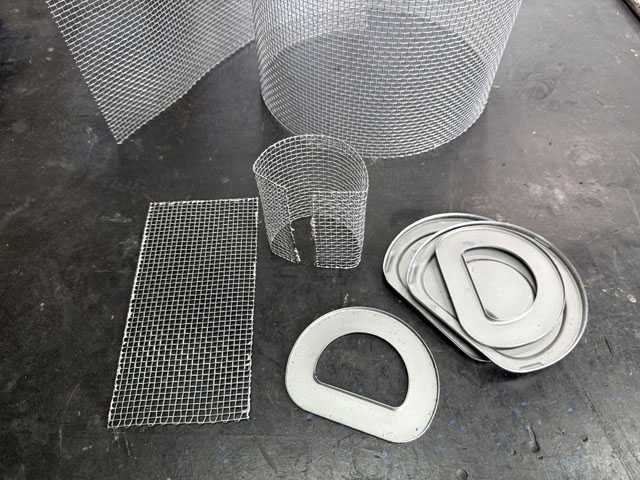

なので、エレメントを保持するコア部分は、ある程度の硬さを持つ金網を使用。
丸穴が沢山空いたパンチングプレートが欲しかったけれど、少量の入手が面倒なので今回は金網。

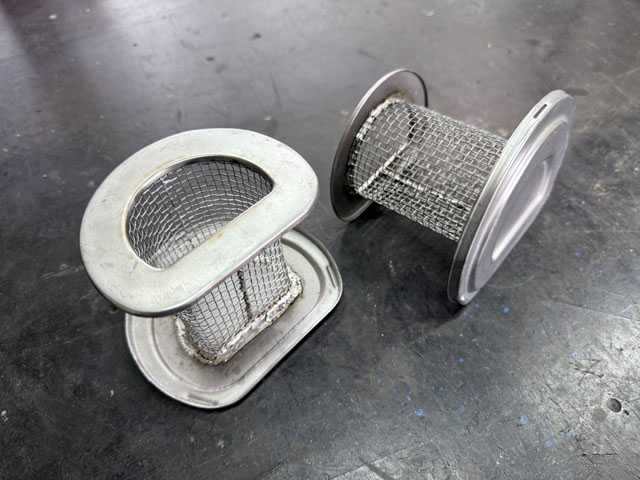

各部材はサンドブラストでクリーニングして、接続ははハンダで充分。
形になったら、金物部分の錆止めと美観として、ユニクロメッキをしたいところですが、
サイドカバーで隠れるので、今回はウレタンのクリアでのカバーリングでした。

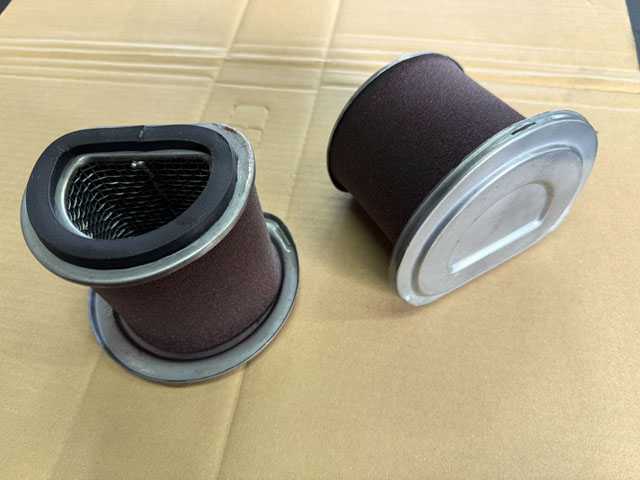

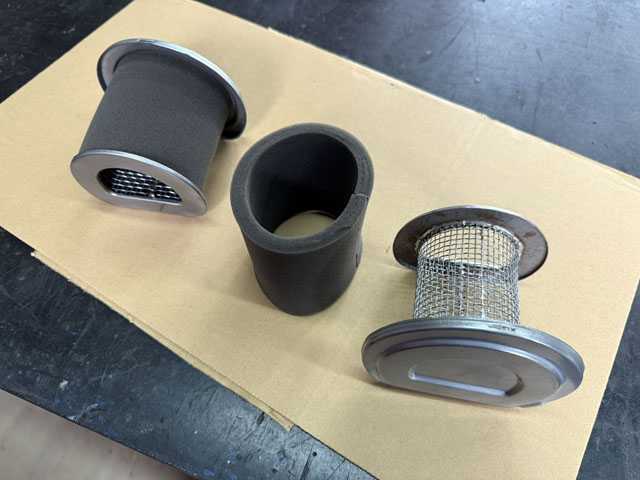

フレームが出来たところで、エアフィルター用ウレタンスポンジで、エレメントを制作。
エアクリーナーケースとの接触部に機密保持のために、発泡ラバーでパッキンを作って接着。
使った接着剤はアロンアルファEXTRA。
取り付け時には、フィルタースポンジにワコーズのエアフィルター用オイルを使用。

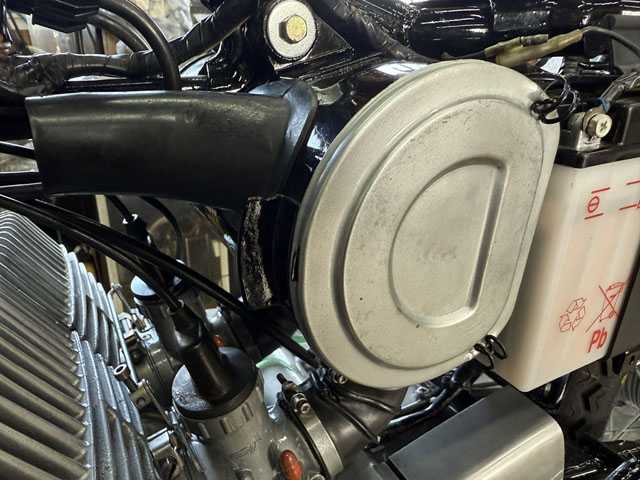

本体に取り付けて、出来上がり。
金物部分だけ採取して再利用なのですが、紙製のものは紙自体の強度と薄い金網で自立。
作り直しはスポンジをエレメントに使うので、金物部品が全て連結して自立する強度が必要。
なので、エレメントを保持するコア部分は、ある程度の硬さを持つ金網を使用。
丸穴が沢山空いたパンチングプレートが欲しかったけれど、少量の入手が面倒なので今回は金網。
各部材はサンドブラストでクリーニングして、接続ははハンダで充分。
形になったら、金物部分の錆止めと美観として、ユニクロメッキをしたいところですが、
サイドカバーで隠れるので、今回はウレタンのクリアでのカバーリングでした。
フレームが出来たところで、エアフィルター用ウレタンスポンジで、エレメントを制作。
エアクリーナーケースとの接触部に機密保持のために、発泡ラバーでパッキンを作って接着。
使った接着剤はアロンアルファEXTRA。
取り付け時には、フィルタースポンジにワコーズのエアフィルター用オイルを使用。
本体に取り付けて、出来上がり。
