2015.11.07

ＷＡ旧モデルのスライドストップノッチの削れ対策加工

テーマ： GUNの世界(4298)

カテゴリ： GUN具(その他)

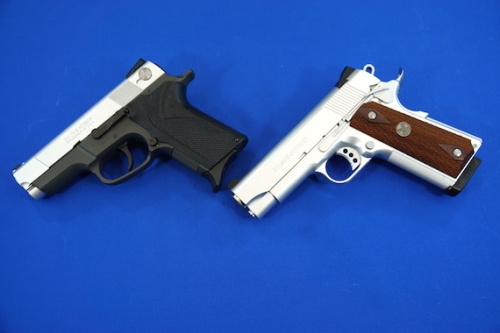

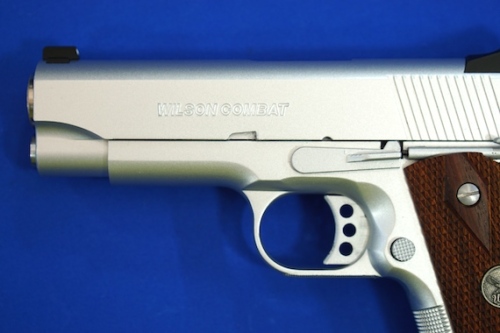

今回は、以前紹介したＷＡの旧モデル「ウィルソンプロフェッショナルＳＣＷ１」「Ｓ＆Ｗショーティ４０サイドキック」「Ｓ＆Ｗショーティ４０ＰＣカスタム」３種のスライドストップノッチの削れ対策について紹介します。

基本的なやり方は既にネットには豊富にあるので、それらを参考に行いました。具体的にはスライドストップノッチに金属パーツを埋めて、スライドストップのノッチに引っかかる部分を多少加工するだけですが、それなりに細かい加工でした。

今回主に使った工具がプラ模様のタガネ（１．２ｍｍ幅、ＢＭＣ製）とピンバイス、あとは仕上げ用のヤスリぐらい。このピンバイスは小学生の時に購入した年期モノ。当時１，２００円ぐらいで高価だったのを憶えていますが、４０年以上使ってるから充分元は取れてますねｗ

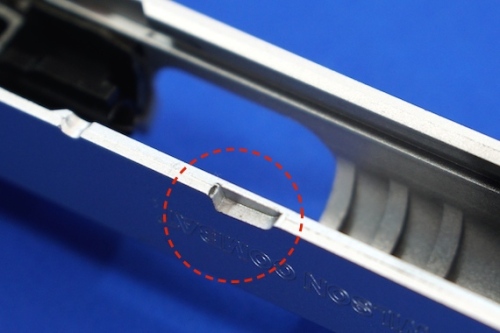

ノーマル状態のスライドストップノッチ。若干ノッチ削れが始まってますが、角が残っているので金属パーツを埋め込むだけで済みそうでした。

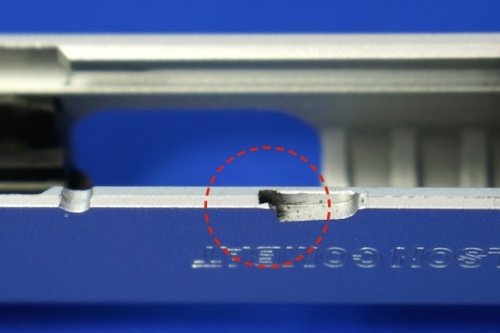

タガネを使ってノッチの後方に１．５ｍｍ角の溝を掘ります。溝が掘れたらピンバイスで金属パーツ取付用の顎穴を開けます（接着面が多ければ顎穴加工は省略）。

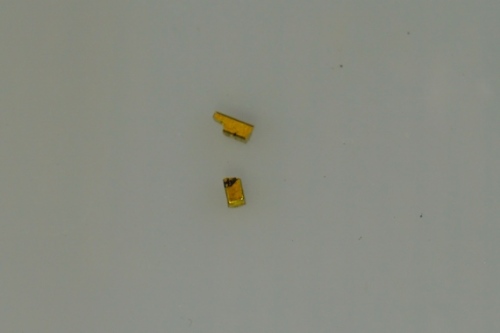

埋め込み用の金属パーツ。今回は真鍮１．５ｍｍ角棒を加工して作ってますが、この段階では若干大きめな加工で、スライド取付後に仕上げる感じです（上が顎穴用の加工をしたもの）。

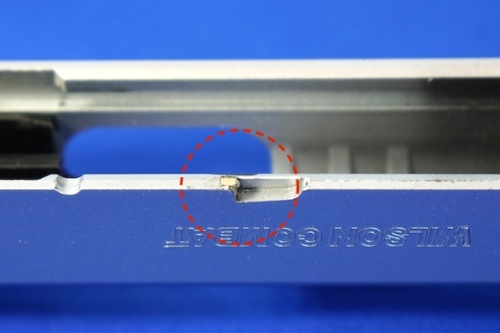

金属パーツを嵌め込んで調整します。ガタがある場合は１．５ｍｍ幅の真鍮板で調整します。最近は金属素材も色んな種類があるので加工が楽で助かります。接着は「セメダインＳＵＰＥＲＸ」をメインでパテ盛り代わりに瞬接を併用しました。

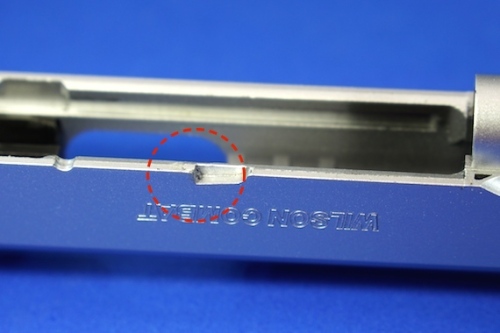

２４時間放置後、金属パーツをスライドに合わせてヤスリで形状を整えて、水ペーパーで仕上げてから最後にシルバーの塗料で塗ってスライドは終了。

DSC05504 - ハ?ーシ?ョン 2.JPG

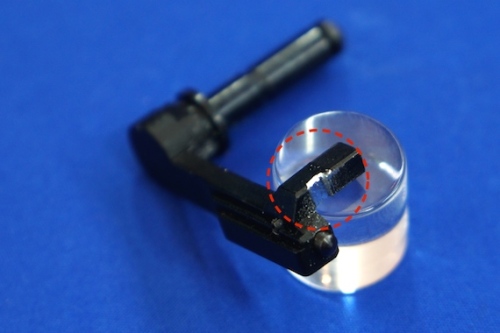

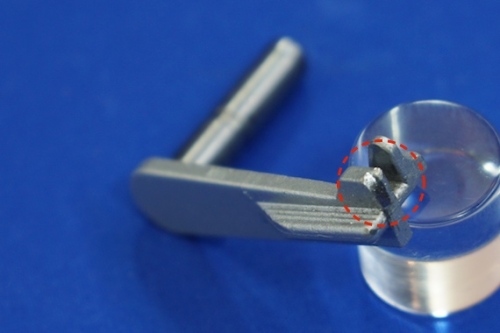

最後にスライドストップのノッチにかかる部分の外側を削り、ノッチの内側だけがスライドストップに接するようにしました。この辺は現場合わせで加工しているのでラフですね。

もっとも今後はスライドストップレバーを使ってのスライドリリースは慎重にならざるをえないので、余計大丈夫そうですけどね。

「Ｓ＆Ｗショーティ４０ＰＣカスタム」については追加処理が必要だったので、詳しくは次回に。

今日はここまで！！！！！
