AVRでオシロスコープの自作，その６（追記）
昨日の問題は画面の書き出し命令の信号の手順にバグがあったのとメモリ不足の問題．メモリオーバーに関してはコンパイラがエラーを出してくれないみたいです．取りあえず，波形出力はできました．（レンジや時間軸固定で画面表示は適当なイメージ）新たな問題発覚，波形がドットの連続では,信号の変化が大きい時にドット間が大きく，液晶のレスポンスも遅いので波形に見えません．線で結ぶ必要があります．でたらめな信号の与え方ですが，入力部分を手で触れてみたところ↓--追記--今日は午前中にちょっと時間がとれたので，ドット間の直線補間を追加しました．前はこのくらい大きな信号を入れるとドットが散らばってしまっていたのですが，ちゃんと波形に見えます．割と簡単にかけたのでタイムロスも少ないといいですが．
2010.05.31
コメント(2)
-
AVRでオシロスコープの自作，その５
電圧軸も時間軸もレベルも固定で２チャンネルの波形表示だけなんとなくできた．点じゃなく線で書かないと，スケールが合ってない時に波形に見えない．しかも，スイッチ入力と文字列出力を同時にやろうとするとなぜか画面がぐちゃぐちゃになる．まだまだ先は長い感じ．（デジカメが手元にないので写真なし）
2010.05.30
コメント(0)
-
AVRでオシロスコープの自作，その４
GLCDのデータ読み出しが上手くいかず，画面用のデータ領域を作って，そこに画面を作ってしまった後，書き出すようにしました．目盛をうって，正弦波を書き出そうとしても，なぜかゴミがでる．何かバグがあって想定外のところに読み書きしてゴミを出したり暴走させたりしているもよう．．．
2010.05.28
コメント(0)
-
AVRでオシロスコープの自作，その３
ネットで公開されていたフォントをお借りして，グラフィック画面の出力方法を確認．文字がでました．--追記--画面片側だけを使って，以前作ったキャラクタLCDのライブラリを改変して文字列表示と数値->文字列変換表示までできました．左右画面を別々のチップで担当してるので，両者をまたがった文字列の表示をさせるには一工夫必要です．オシロの場合は左右どちらかに文字列を表示させてしまえばいいので，別に問題はないですが，境目なく表示できるようにしておくと後々便利かも．あと，pset，presetなど，ドット表示ができれば，チカチカと画面更新しながらの表示なら割と簡単にできそうです．
2010.05.27
コメント(0)
-
AVRでオシロスコープの自作，その２
オシロスコープのハードは完成しました．LCDに秋月電子通商様のサンプルプログラムを表示できました．左下の２個の入力のインピーダンスは１MΩ，１／１０に分圧した後，オペアンプでゲインを１，１０，１００倍に可変できます．この信号は２．５Vのオフセットを加えて，AVRのアナログ入力端子に接続されています．モードやレンジ切り替え用に４個スイッチをつけました．あとはソフト，教材用に公開できるようにオリジナルで作ってみます．自分しか分からない回路図はこちら↓入力部分の回路図↓
2010.05.27
コメント(2)
-
AVRでオシロスコープの自作，その１
グラフィックLCDに何か書かせるなら，やっぱり真似してオシロスコープかな．ということで，仕事が終わってから，ATmega328Pでオシロスコープを製作中．某所より販売されている物とは違って２チャンネルにする予定．しかし・・・AVRのA/Dで信号入力するつもりなので，頑張っても帯域は数10kHzでしょうか．あと２－３日でハードはできそうです．ソフトは１ヶ月くらいかかりそうですけど．普通に買うなら↓【 エスコ:ESCO便利カタログ掲載商品 】:：エスコ:ESCO：オシロスコープ
2010.05.25
コメント(0)
-
今日の電子工作
こんな物を買いました↓表示させるのにArduinoでは荷が重いようなので，前に作ったArduino書き込み器にISP用のピンヘッダを追加．こんな感じでAVRISPmkIIから書き込み．
2010.05.24
コメント(0)
-
Arduinoで低周波発振器の自作，ほぼ完成．（追記）
Arduinoで低周波発信器を作りました．動画だとプツプツ言ってますがあとはソフト次第です．詳しくはこちらのページ，Arduinoで低周波発振器動画はこちら，Arduinoで低周波発振器--追記--デジタル的に波形を生成出力している途中でスイッチ，ボリュームの監視に回っているので設定時にプツプツいうのはしょうがないのですが，設定が決まったら監視を極力抑えてプツプツいわないようにしました．スケッチもこちらにのせておきます．Arduinoで始める電子工作
2010.05.21
コメント(0)
-
Arduino簡易オシロスコープシールド．
先日ブレッドボードでやった簡易オシロスコープですが基板に作りました．こんな感じで，Arduino簡易オシロスコープシールド（2ch）です．裏から見たところ↓お一ついかがですか？
2010.05.19
コメント(4)
-
Arduino書込みケーブル変換コネクタ
簡単な工作．以前にスイッチサイエンスサンのFT232RL使用USB～シリアルアダプタhttp://www.switch-science.com/products/detail.php?product_id=164とピン配置を合わせて作ったArduino書込みケーブル用の変換コネクタを作りました．電源が基板側に供給されている時にUSBの電源なし用と，最小限の４本端子用の２種類．
2010.05.19
コメント(0)
-
Arduinoで簡易オシロスコープに一工夫
こちらのホームページで”Arduinoで簡易オシロスコープ”を公開しておられます．http://ichiro-maruta.blogspot.com/2009/05/arduino.htmlArduinoのアナログ入力端子は0-5Vのプラス側しか読めないので，一工夫してみました．今朝書込んだ回路は，単電源OPAMPを使って，0Vを中心に±の信号を2.5Vを中心に±の信号に変換する回路です．発振器からの信号をこの回路をとおして簡易オシロスコープで表示させました．出力結果はこの通り↓ 512を中心に波形が表示されますので，processingの方で目盛を0中心に書き換えれば交流信号を表示できるようになります．広告↓携帯オシロスコープ40M HPS40
2010.05.17
コメント(1)
-
Arduinoで低周波発振器を自作してみる
とりあえず４ビットのD/Aを使うつもりでスケッチ作成．ダウンロードしてLEDをゆっくり点灯させてみました．続いて，R-2Rラダー回路でD/A変換してOPAMPのバッファを通して出力．波形はこんな感じ．スケッチは以下の通り．ビット列のデータをいっぺんに出力する方法を知らないので，４ビット別々に＆で比較して出力してます．delayを入れなくて３ｋHzくらいのガタガタの波形になるので，これじゃあんまり使えないですね．Cでプログラムを書いて直接AVRとして使ったほうがいいのかも．int dout0 = 8; // LSBint dout1 = 9; // int dout2 = 10; // int dout3 = 11; // MSBint sindat[]={7,10,12,14,14,14,12,10,7,4,2,0,0,0,2,4};int i;void setup() // run once, when the sketch starts{ pinMode(dout0, OUTPUT); pinMode(dout1, OUTPUT); pinMode(dout2, OUTPUT); pinMode(dout3, OUTPUT); }void loop() // run over and over again{ for(i=0;i
2010.05.17
コメント(0)
-
アナログ回路考え中
単電源OPAMPからマイコンへ入力する回路を土日で考えてました．こんな感じで上手く動きました．イメージはできたので部品が揃ったら作ります．何ができるかはまた後日．
2010.05.17
コメント(0)
-
家庭用ドライヤーをヒートガンの代わりに使うには
こんな感じで加工↓できたのがこれ↓こんな感じで使えば，熱収縮チューブがやっと縮むくらいには加熱できました↓こんなことやってると，やっぱり本物が欲しくなりますね．．．↓剥離・乾燥・塩ビパイプの曲げ加工に！ヒートガンセット HG-10S【あす楽対応_東北】【あす楽対応_関東】【あす楽対応_甲信越】【あす楽対応_北陸】【あす楽対応_東海】【あす楽対応_近畿】
2010.05.12
コメント(2)
-
iPAQをiPhone風にしてみた
違和感のある画面ではないですか？ちょっとした操作性の違いで使いやすくなった気がしないでもないですが･･･-追記-やり方をこちらにまとめました↓iPAQをiPhone風にその後もいろいろ試みましたがやっぱり何を今更って感じなのでおしまい．-追記2-おしまい，と思ったけどなんだか眠れず，更に最近のアプリをいろいろいれながら動かしてみたら，古い機種にも関わらず意外と軽く動く．インターフェースもこなれてる感じ．元から入ってるＩＥとか無視して，使えない部分は割り切って用途限定で考えれば，悪くないのかもしれない・・・
2010.05.10
コメント(0)
-
風邪引いてもArduino
風邪引いて土日寝てます．といっても布団の中でPC使ってます．Ust見ながら，ワンセグ見ながら，USB接続でArduinoのプログラムをあれこれ考えながら作ってます．
2010.05.09
コメント(4)
-
簡易書画カメラ，追記

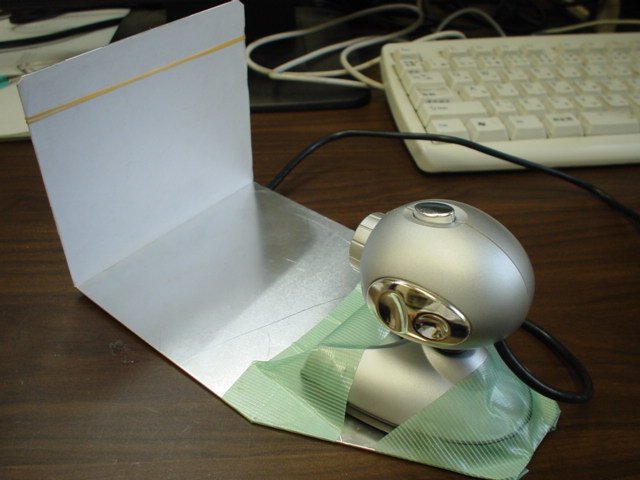

作りました．アルミを曲げて，角を落として，紙を貼って，USBカメラを固定しただけ．こんな感じで使います．特性図なんかも拡大で写せると便利だったりします．--追記--PPTを映す時は暗くなるので，照明を付けてみました．2個100円で買ってきた豆球で照明．買うなら↓【送料無料】AVerVision コンパクト書画カメラ AV-355AF(AV-355AF)USBケーブル1本で簡単に接続でき、電源コードも不要。エプソン EB-825用 ポータブル書画カメラ ELPDC06 【PC家電_148P2】 【送料無料】--追記--よく考えたら，三脚の下に下を向けて小型のUSBカメラを付ければもっと汎用性ありそう．あまった三脚が出てきたら作ってみよう．
2010.05.07
コメント(0)
-
収穫というか戦利品というか物色というか・・・
最近のあちこちの研究室等の引越しで，ゴミ捨て場にいろいろ捨てられていました．昔のマイコンやPCの外付けシステムでよく使われていたフラットケーブルをごっそり拾ってきました．自分の工作には結構重宝しています．というか，ケーブルは拾いばかりでほとんど買ってなかったりします．
2010.05.06
コメント(0)
-
ハイスピードムービー撮影できるデジカメ
欲しいデジカメブックマーク↓自分のマウスはこれが必要なほど早くないけど．◎ポイント4倍！★☆その他のお買得セットも必見！ ページ内おすすめバナーをチェック！★☆ カシオ EXILIM EX-FC150 ゴールド 《Wエントリーでポイント4倍［3倍＆2倍 -5/6 9：59］》ちなみに，今使っているのはSONYのDSC-P3．ずいぶん長く使ってるのでいつ買ったか忘れてたけど，ネットで調べたら2001年の製品だった．バッテリーも４本買い換えながら頑張って使ったし，そろそろ替え時かな，というより替えたいなぁ．
2010.05.05
コメント(0)
