スルピンキット，特別仕様！？
0.8mmのスルホールピン，インサータ，ドリルビットを買いました．1mmのスルピンキットを持ってるので・・・こんな感じでスポンジを切って，キットのケースに収めました．２本組みの特別仕様！です．これだとあっちこっち無くならなくていいですね．BBR010BBR010サンハヤト【BBR-010】インサーター(0.8mm用)スルホール加工が安全・簡単・手早くできる！(BBR010)
2010.07.30
コメント(0)
-
AVRで低周波発振器
以前Arduinoで低周波発振器を作りましたが，直接Cで書いた方がより高い周波数まで発振できるかもしれないので基板を設計中．外付けクロックは使わず内部発振器を使えば８ビットD/Aにできて，波形ももうちょっと綺麗になるかも．実験用低周波発振器（専用スピーカー+ACアダプタ付き）
2010.07.29
コメント(0)
-

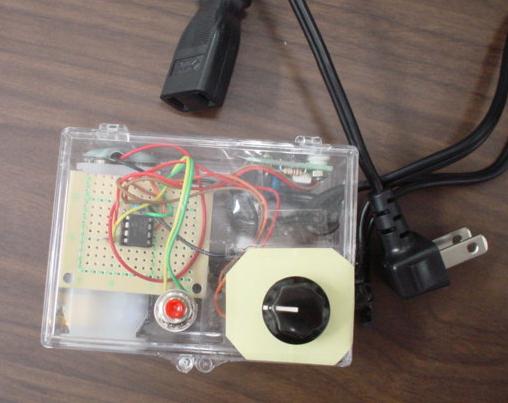

１０分タイマー，AC100V
ちょっと頼まれ仕事で，夕方から作り初めて今できました．１２時間タイマーとか長時間のタイマーは普通に売ってあるけど，短時間のタイマーは意外と売ってないらしく，できないか？と聞かれたので作ってみました．秋月電子通商のソリッドステートリレーをPICマイコンで制御してます．ボリュームの電圧値を１０ビットA/Dで読んで時間設定に使い，スイッチでスタート．取りあえず動き出したので，明日プログラムと作動時間を確認して完成？使う器具が数１０ワットなので放熱もヒューズもつけてませんでしたが，転用されると危険なので，やっぱりヒューズはつけるべきかも．【当日発送】簡単設定の24時間タイマー。24時間タイマーコンセント（15分単位）ご家庭のコンセント式電気機器が全てタイマー式に!?節約・省エネ・防犯に!デジタルプログラムタイター［PT60D］【送料無料】【smtb-k】【w3】【10P26jul10】
2010.07.27
コメント(0)
-
８ｘ８LED電光掲示板，基板設計できた．
こんな感じで設計したした基板を試作．ちゃんと動きました．前のブレッドボードによる試作と比べるとずいぶんコンパクトになりました．半田付けもあっという間で，電子工作教室的ネタにはいい感じです．
2010.07.26
コメント(0)
-
OKアミド
週末は家族のために，川口技研のOK網戸を２枚組み立て，ほか２枚の網張りをしました．網は別売り，お買い忘れなく．OK組立網戸シルバーL
2010.07.26
コメント(0)
-
両面基板作成中
こんな感じで試作中．スルーホールを作ったところ．まだ途中，今日はここまで．BBR5210BBR5210サンハヤト【BBR-5210】スルピンキット(1.0mm用)スルホール加工が安全・簡単・手早くできる！(BBR5210)
2010.07.23
コメント(2)
-
電池ビリビリ
卒業年次の学生がトランスを見たことがないなどとふざけた発言をしたので，こんな実験をしてみました．回路↓電源は１．５V×２本を使用．低抵抗な巻き線のリレーを使って発振，トランスの１次側に加え，２次側の電圧を観測．プローブは１０：１，画面上で振り切ってるのでピークは２００V以上出ているみたいです．触るとビリビリきます．ケースに組もうかと思ったけど，誰にも喜んで使ってもらえそうにないのでどうしようかな？動物撃退には使えるかも↓【あなたの庭から歓迎されない動物を追い払います！】アニマル・アウェイプラス(動物撃退機)ESCO(エスコ) 500mm電気ショック動物撃退装置 EA864AM-1
2010.07.22
コメント(5)
-
真空管の実験をしたことないわけではなかったです．
真空管使ったことないなぁと思っていたけど，よく考えたら真空装置って真空管みたいなものですよね．半導体材料の実験してたときに設計して組み立てた真空チャンバーの写真がありました．オージェ電子分光器，イオンガン，RHEED（30kV，電子線回折），手製のラジカルソースとか，手製のエネルギー分光器とかついてました．他にも，市販のスパッタ装置を改造してヒータとか電極とか組み込んでプラズマを制御しようとしたり．X線分析装置つきの電子顕微鏡↓それから，原研で２MVの加速で電子線を試料に当ててもらって放射線損傷の実験とか．SOR光見に行ったり？とか，海外でもプロトンビームでアクティベイテッド．
2010.07.17
コメント(3)
-

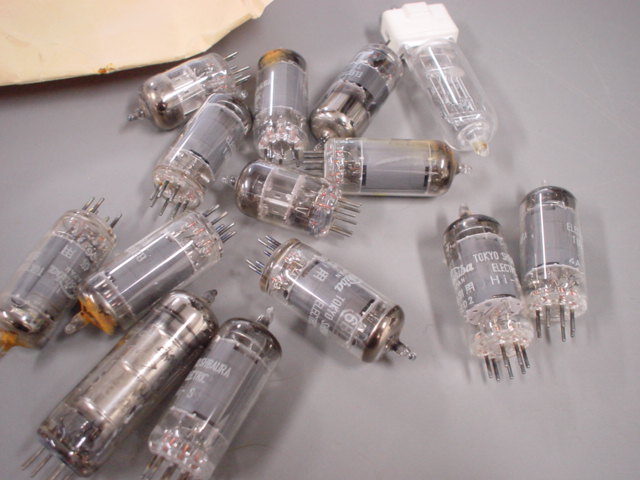

真空管
ちょっと聞いてみたら，引き出しに真空管が入ってる人が身近に居ました．下の写真↓ なんか違うのが一つだけ混じってますが．☆4本の真空管と独自開発トランス使用！ ステレオスピーカー付きアンプ組立て実験キット！大人の科学シリーズ真空管アンプ
2010.07.16
コメント(4)
-
エコドライブのススメ
ある人のある日の通勤時のGPSログデータの処理例．時間（２０分くらい）と速度（計算値）のグラフ（1秒おき）です．普通に走ってると，一定速度で走ってる区間はないといっていいくらい加減速しています．急な加減速をしないように予測運転すると，燃費は向上するはずです．お一ついかがですか？【即納！】高機能リーズナブルなGPSロガーの決定版！美しいライムグリーン即納！【Holux】液晶表示付ポータブルGPSコンパクトGPSロガーユニット M-241C【あす楽関東 甲信越 北陸 東海 近畿 中国 四国 九州対応】【あす楽対応_九州】
2010.07.15
コメント(4)
-
タイマーIC 555でキーボード
同僚の作品です↓動画も→ タイマーIC 555でキーボード
2010.07.15
コメント(0)
-
トラ技８月号
トラ技８月号はチップ部品活用全集「保存版」と書かれると，つい，買っとかなければと思ってしまいます．トランジスタ技術 (Transistor Gijutsu) 2010年 08月号 ［雑誌］
2010.07.13
コメント(1)
-
トラ技７月号
８月号に入れ替わる前に本屋で買って読みました↓基板づくりチェックリストトランジスタ技術 (Transistor Gijutsu) 2010年 07月号 ［雑誌］
2010.07.10
コメント(2)
-
３角形のドライバー
圧電スピーカが何個か必要になって思い出したのが，〇クドナルドのハッ〇ーセット．しゃべったりピロピロ鳴ったりするのが家にあったりします．裏返すとネジは３角形．へー中国のネジって三角なんだ．なんて考えながら・・・？こんなネジを外すドライバーは持ってなかったので作りました．ねじ山のつぶれた安物ドライバーをカット，フライスでカリカリ．無駄にカチッとした３角形のドライバー完成．で，分解．しかし，べたっと接着して，更にプラスチックを溶かして外れないようにしてあったりしました．でも，ひるまず分解完了．使えそうなので，電池の切れたおもちゃを家から持って来ることにします．検索したらあった，作るのも楽しいけど↓【メール便対応】_三角△ねじ用ビットと手回しハンドルセット《モデルカー/玩具用三角ドライバー》
2010.07.09
コメント(3)
-
つくばチャレンジ再起動
昨年は，大会前日に３端子レギュレータの足がもげて大変な目にあいましたが，（これ↓）今年はその補修から再起動．昨年度の失態の責任を取って代表者が辞任し，今年は新しい代表者で再チャレンジします．--追記--引継ぎ資料．ノートのコピーとプログラムのリストだけで百数１０ページ．数ヶ月でやった割には結構な量になりました．
2010.07.06
コメント(3)
-
次の工作ネタは，
そろそろ車輪の再発明じゃないネタに取り組まないと･･･
2010.07.05
コメント(2)
-
八足ロボット
テレビで見ました．こちら↓http://www.asojuku.ac.jp/acet/blog/2010/07/post-6.html
2010.07.03
コメント(0)
-
簡易カーブトレーサ，ちょっとだけ改良．
オペアンプの振れ幅の関係でベース電流０付近が表示できなかったのがどうも気になって，それとこの電流源は簡単なので他でも使うかもしれないことから，ちょっとだけ改良してみました．ダイオード2個を直列に入れてVcc-Vd*2だけpnpトランジスタのエミッタ電位を下げました．これで，ベース電流０付近が表示され，ボリュームで振幅も可変できます．また，RA7をON-OFFするスイッチを付け加え，カーブの本数も可変できるようになりました．ノイズを減らすにはエミッタの抵抗を大きくすればいいですが，そうすると特性の立ち上がりが緩やかになってウソになるので，そこは元デバイス専門としては却下．以上で今度こそ任務完了．動画はこちら→ Handmade Curve Tracer
2010.07.02
コメント(5)
-
簡易カーブトレーサの自作，npnトランジスタ専用 （追記しました）
こんな感じで試作１号機↓--追記--回路定数とかプログラムとかいじってもう少し本当っぽくなりました．アナログオシロだともう少し見やすくなると思います．Y-T表示だとこんな表示↓回路図も簡単です↓プログラムも簡単です． CurveTracer.c電流源がちゃんと働いているか，出力電流を取り出すための10Ωの影響，ノイズが大きいこと，オペアンプの出力がVCCまで振れないことによる不具合，出力電圧をもっと大きくしたい，負電圧まで振らせて，ダイオードのカーブも見たいとか，いろいろ欲は出ますが，あくまで簡易カーブトレーサ．今回は雰囲気だけ見えればOKということで，任務完了．
2010.07.01
コメント(3)
-
TH先生のご注文
内輪のTH先生からのご注文の品を設計・製作中．在庫にあったPICでできそうなので，次はPICで工作中．今日中に完成させたい．
2010.07.01
コメント(0)
