ワークベンチ製作 23 （Moravian Workbench Project 23)
ネジ穴の位置精度を出すのにチョット神経を使いましたがバーにタップ加工を施しチップを乗っけました。木工旋盤モドキをフロアに置いて試運転してみました。ツールバーには未だハンドルを付けてませんが、そのまま試しています。結論から言うと今一です。--仮のツールレストが長いので強度不足で振動し易いようです。--ツールバーには相当の力が掛かるのでハンドル無しはキツイです。--モータ軸のドライブ側にホールソーを流用したのですが空転する場合があります。ということで対策も必要ですが丸棒を作るだけの場合は木工旋盤以外の方法なども検討しようと思います。ガレージ前にも屋根があり雨が当たらないためかウスバカゲロウの幼虫がいます。今年は数が多く10個以上の蟻地獄があります。
2015.08.30
コメント(0)
-
ワークベンチ製作 22 （Moravian Workbench Project 22)

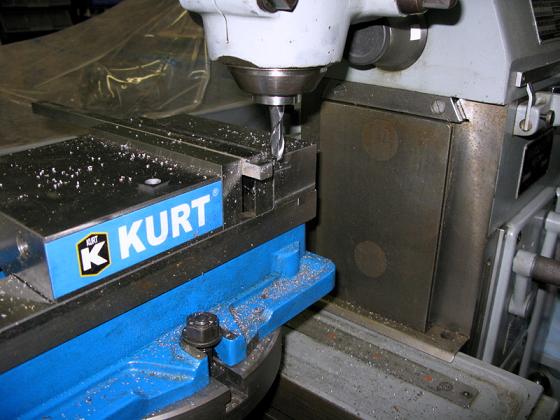

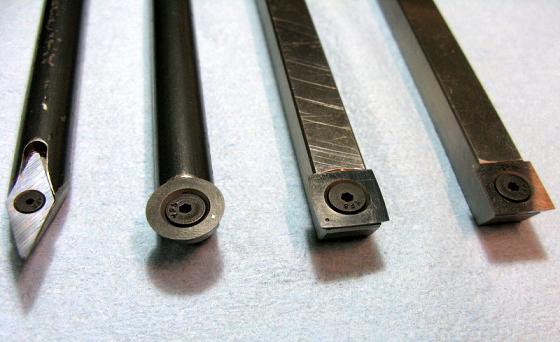

引き続き、回り道ですが木工旋盤の準備をしています。刃物が無いと始まらないのでeBayで安価な木工用超硬カーバイドチップ入手しました。バイト用のバーをマシンバイスで固定し加工します。---DeckelにKURTをセットするのは久しぶりです。4本のバーをチップの形状(Radius,Square,Round,Diamond)に合わせて切削、研磨しました。---残りはネジ穴のタップ加工です。
2015.08.29
コメント(0)
-
ワークベンチ製作 21 （Moravian Workbench Project 21)

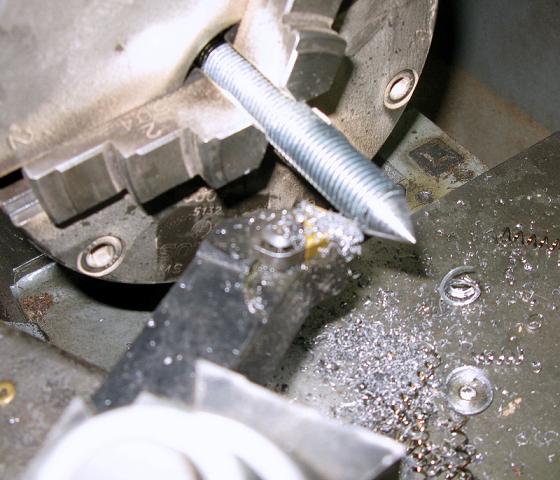

木工旋盤の芯押し用に16mmの寸切りを尖らせています。次に薪を削ってハンドルにします。針金を引っ張って摩擦熱で筋目模様を入れてみました。ナットを埋めこんでエポキシで接着したディスクで芯押しネジをロックします。これでテールストックが出来ましたので後はツールレストですね。
2015.08.23
コメント(0)
-
ワークベンチ製作 20 （Moravian Workbench Project 20)

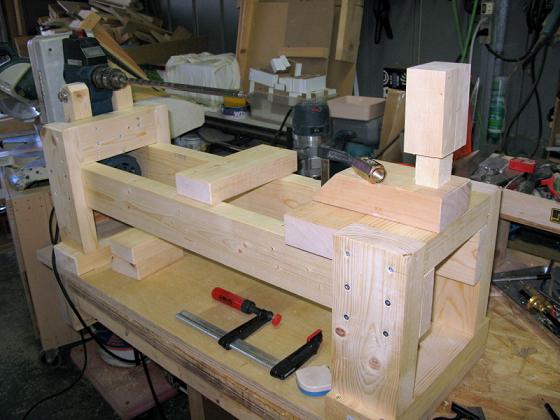

モーターサポート枠にベッドを追加しています。ベッドと回転軸の平行度を確かめると僅かにズレがあったのでもう一度モーター枠の芯だしを行いました。
2015.08.22
コメント(0)
-
ワークベンチ製作 19 （Moravian Workbench Project 19)

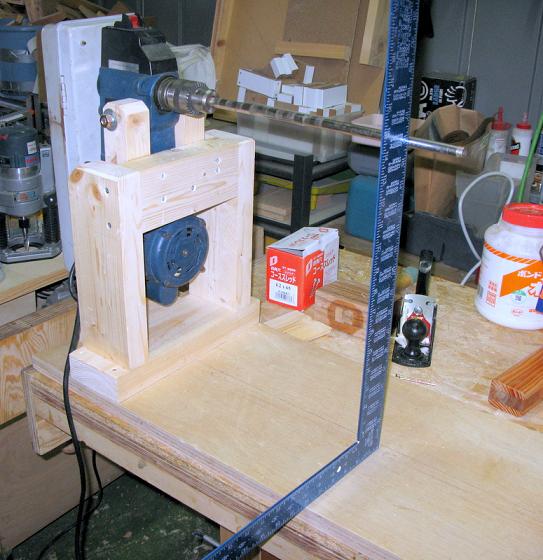

万力のバックプレートは2～3種作ってみましたが、割れがあったり、捩れが多かったりと、まだ梃子摺ってます。一方、バイス締め付け用のネジは台形ネジを購入しようかと思いましたが・・せっかく、クラッシクな作業台を作っているのですから木製スクリューを作ってみようと思います。そのため、太めの丸棒を加工するための木工旋盤もどきの加工を進めて行きます。そのモーター部を枠組みに固定し25mmの合板に仮置きしました。ドリルチャックに丸棒を咥えさせ水平（芯出し）を確認し枠組みの下に薄板のシムを入れて調整しました。
2015.08.16
コメント(0)
-
ワークベンチ製作 18 （Moravian Workbench Project 18)

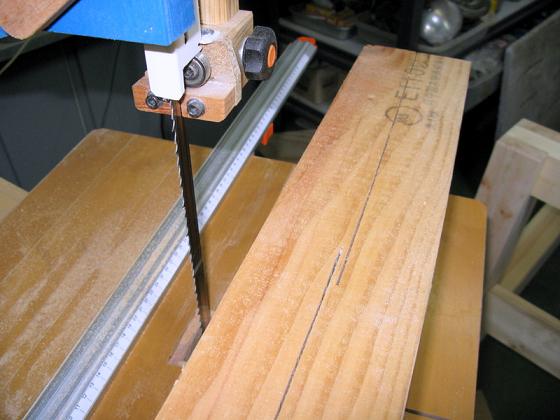

ベンチバイスのバックプレート用に柱材を半分にカットしたいと思います。まずバンドソーを直線切り用に変えるためブレードを定評のあるTimber Wolf(19mm)に交換しました。さすがです。良く切れます。ですが、ブレードのドリフト対策がまだ不十分のため5mm程度センターからズレてしまいました。。やむなく、あまり使わない電動カンナで荒削りしました。電動式はパワフルですが使いこなしが難しいですね。新しいクランプが届いたので接着に使用してみました。リーズナブルな価格のものなので、チョット華奢ですが使えそうです。ボール盤改造機のほうはモーターサポート枠を組み始めています。
2015.08.15
コメント(0)
-
ワークベンチ製作 17 （Moravian Workbench Project 17)

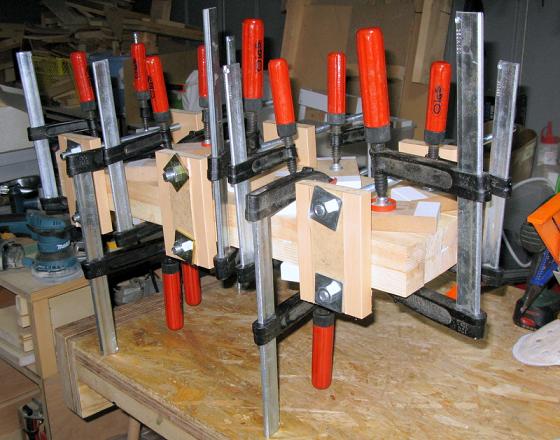

実は先日、接着した板材は捩れが酷くて縦型バイスのフロント用には使えませんでした。そこで急ぎ松KD材10本を組んで接着しました。ボール盤の方は不要な部品は全て取外し、どういう具合に固定するか思案中です。接着後、鉋掛けしたバイスフロント用材をバンドソーで羽子板状にカットします。ほぼほぼ形に成ってきました。
2015.08.09
コメント(0)
-
ワークベンチ製作 16 （Moravian Workbench Project 16)

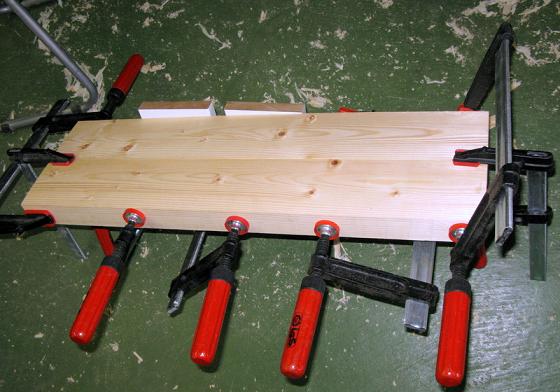

ワークベンチが次第に形になってきましたので次のステップはバイスを作ろうと思います。バイス用に比較的安価な板材を接着しています。同じく、万力でプレス,接着中。。今後、木の丸棒を加工する必要があるので木工旋盤もどきを試してみようと思います。（キラのボール盤を導入したため）お蔵入りしていた卓上ボール盤を利用できないかと引っ張り出しました。田舎に積んであった薪から桜などを選んできました。ボール盤のコラム径48mmに合わせて丸材に加工しています。金属用バイトのまま旋盤で削ってみましたが、なんとかなりますね。仕上げは回転させながらサンドペーパーで磨きました。
2015.08.05
コメント(0)
-
ワークベンチ製作 15 （Moravian Workbench Project 15)

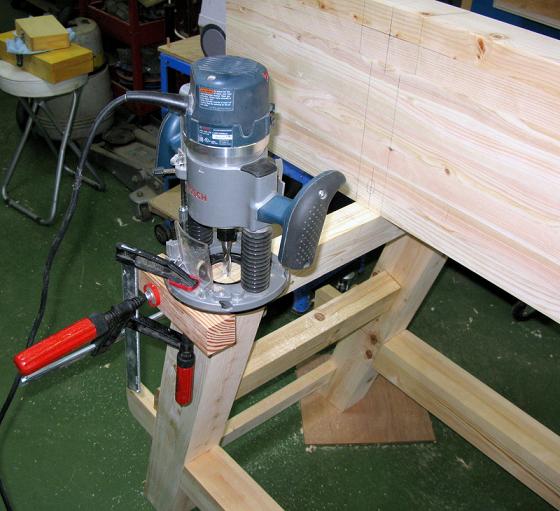

作業テーブルを固定するピン穴1/2"をルーターで開けています。それぞれの穴の位置決めは慎重に行いました。テーブル側の片方は長穴として木の伸縮に対応しています。4本の固定ピンをボンドで接着しました。
2015.08.02
コメント(0)
-
ワークベンチ製作 14 （Moravian Workbench Project 14)

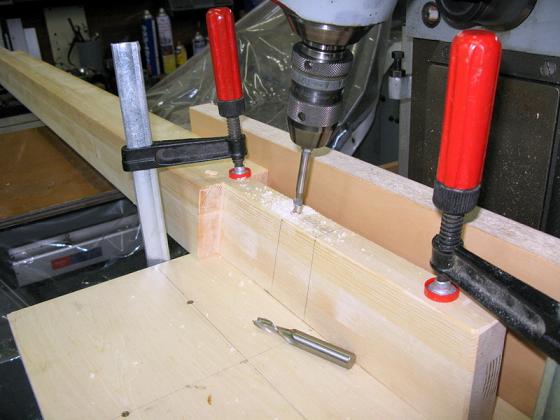

作業台の長い横桟に楔用のホゾ穴を開けています。幅が狭いので難しいと想ってましたがDeckelを使ったら簡単に出来ました。後は鑿で軽く仕上げた程度です。横桟と脚組みを接合し楔を打ち込んでみました。横桟の捩れがあるため組立に手間取りましたが修整してテーブルを仮置です。テーブルの右は箱型の工具置きツールトレイとなる予定です。
2015.08.01
コメント(0)
